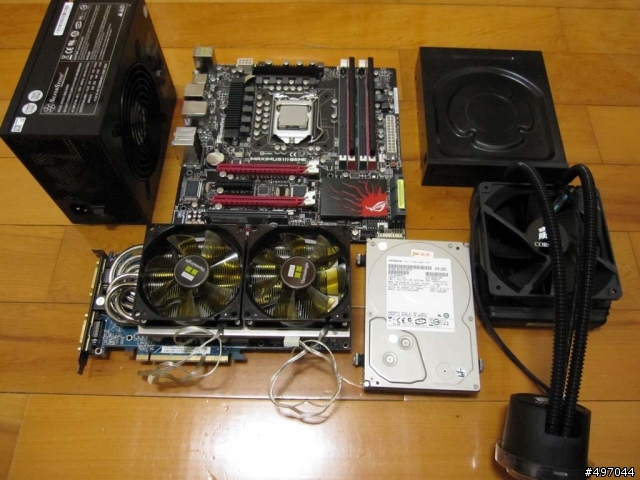

Intel I5-750
ASUS Maximus III GENE
ADATA 1600G 2G*2
HIS 4870
Hitachi 7K1000.B
Sony Optiarc AD-7240S
SilverStone DA650

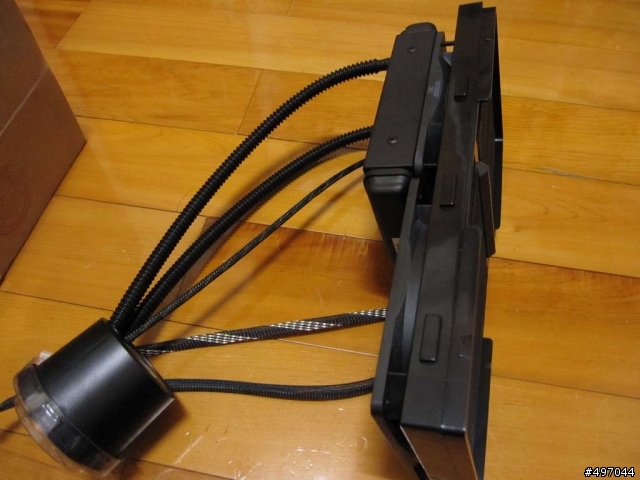

Corsair H50

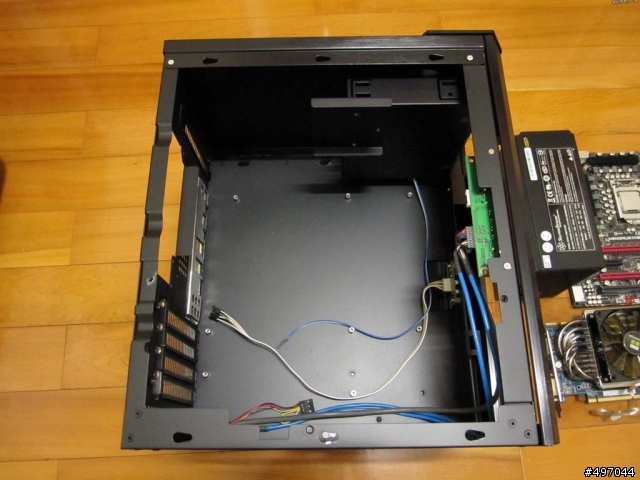

黑化SG03 補上之前SG03開箱跟黑化http://www.mobile01.com/topicdetail.php?f=299&t=1338865&p=1#17065815
很好，掉漆.......
= =
光碟機塞入
先把H50背板搞定，新式背板是775、1156、1366共用上面四端各有三個孔
各孔上面都有註明是哪種型式，是1156就將背板螺絲給塞進去
塞好螺絲
直接放到主機板背後，免背膠會直接卡住

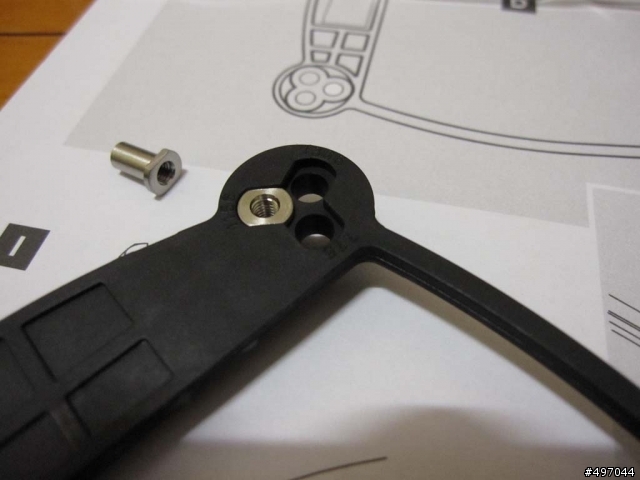

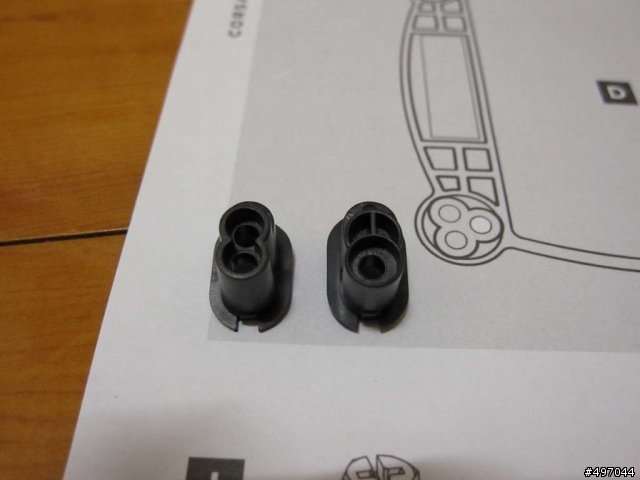

扣具上的小套頭，有分兩種型式，單孔跟雙孔，我稍微看一下單孔似乎是AM2使用的
1156是直接用雙孔的

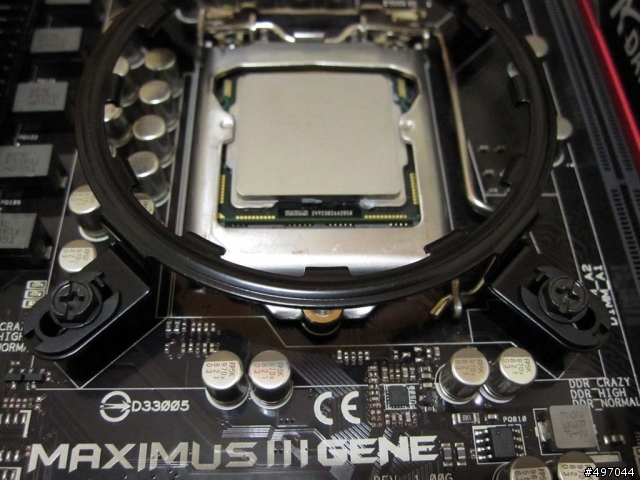

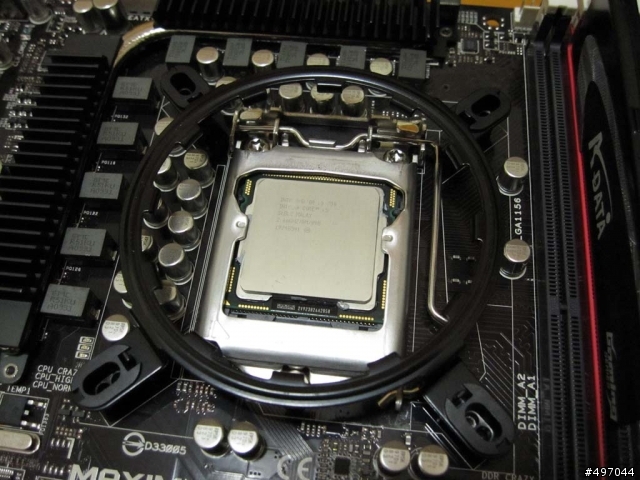

對上去看看是否符合

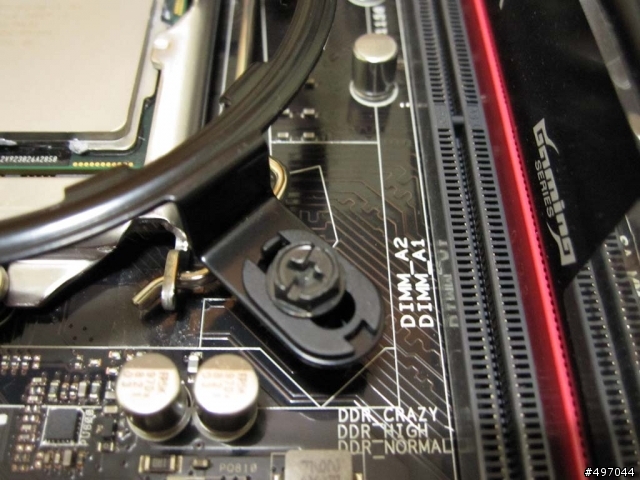

稍微鎖上螺絲，零件中螺絲有兩種版本，粗牙跟細牙，背板螺絲是鎖細牙的，粗牙可能是附給使用其他金屬背板使用

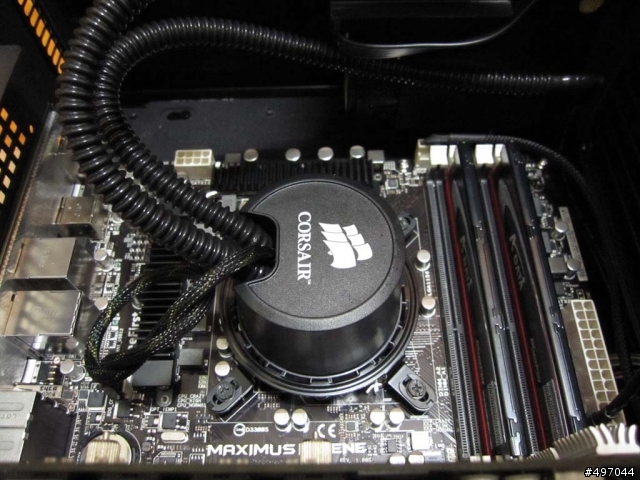

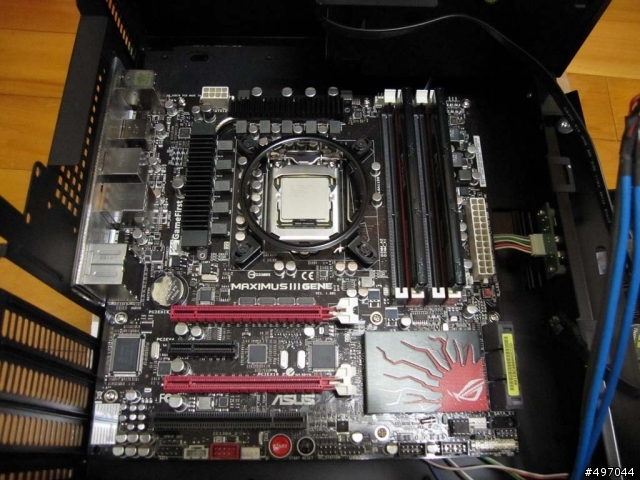

正式進駐SG03

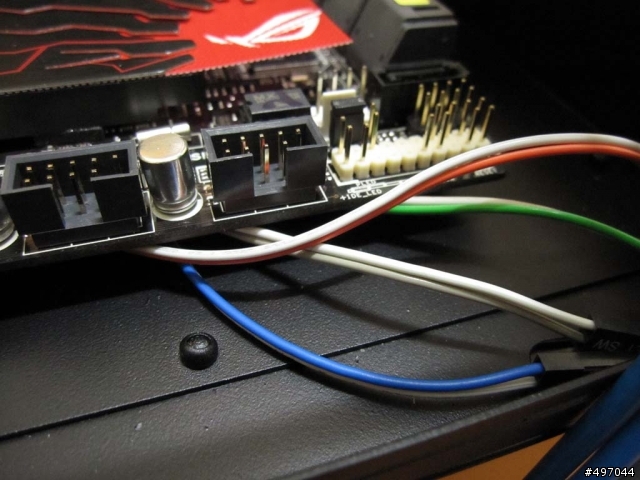

銀欣有把SG03的銅柱加長，主機板根機殼間夠一些線材來走線，本來SATA也要走裡面，無奈某些角度線材彎曲會太厚，所以放棄
主機板裝完別急著裝顯卡，要等電源供應器裝好才能，我這邊裝後之後又拆下來......
有點擔心PCI-E電源線會不會卡到前面進氣風扇
將H50與SG03前面板結合，後面痛苦的開始了
將前面板裝回去，就開始想要怎樣裝這顆幫浦，管子真他媽的不好喬..........
快沒空間了........本來還想雙兩個風扇吹跟抽，塞不下就只能單顆風扇
先將部分模組化線材先裝好
好擠.......
DA650實在太長，應該用ST75F-P短版的對空間上比較有彈性

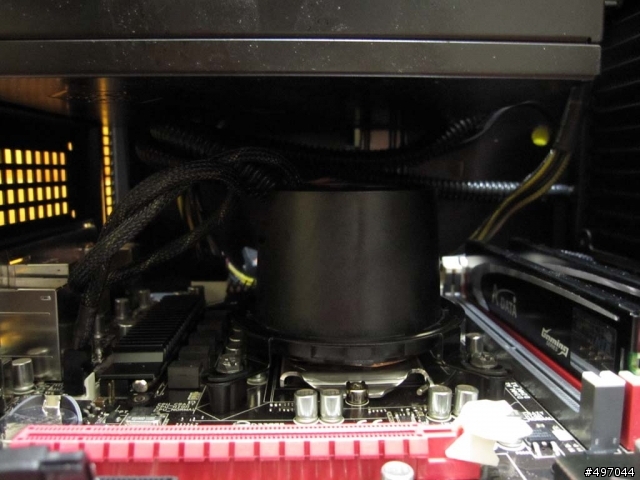

電源供應器跟H50幫浦的距離，看來還很OK

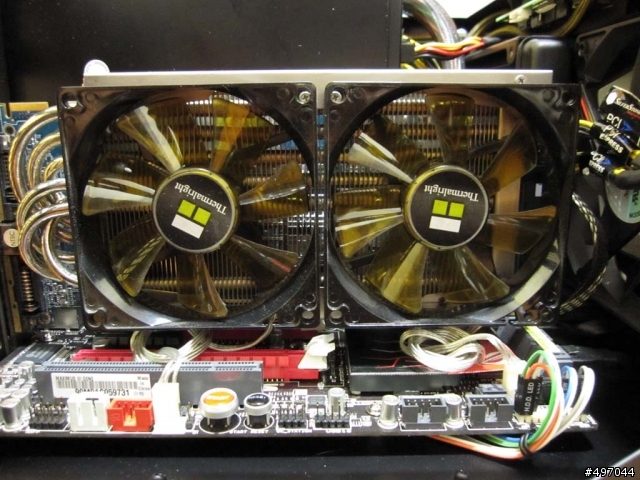

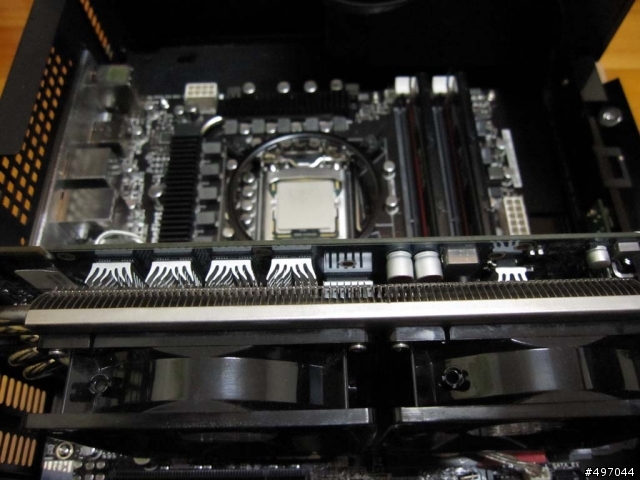

電源供應器裝完後才是顯卡，這張可以看到PCI-E電源已經抵到風扇
電源供應器實在太長

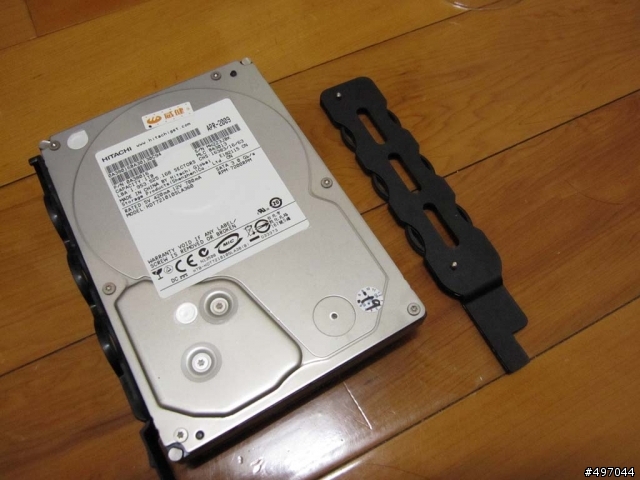

硬碟滑軌，防震效果超級差..........
正常應該要正著裝，PCB板在下方，無奈DA650附的SATA都是90度刺破型，根本插不下
裝到這邊已經累翻了，ATX 24PIN電源實在太長，空間又不足，要完美的話，線材通通要自製符合的長度並包線

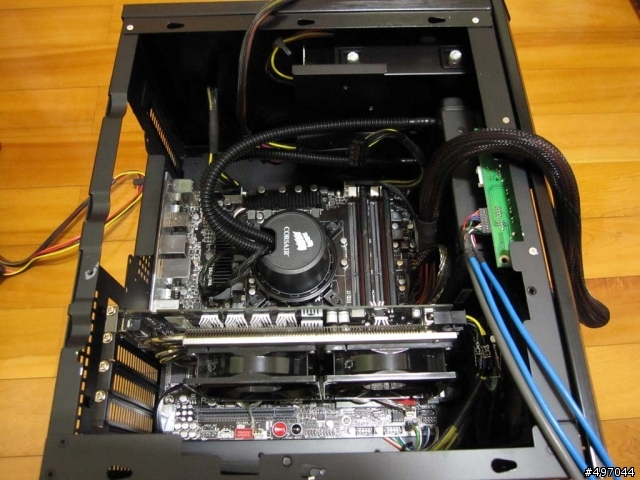

收工...............
H50的幫浦有點吵......$^%@$^%*%*^
顯卡最好使用像5850公板散熱器，直接將熱排出機殼外會比較好
