部品清單如下:
CPU: Core I7 920
主機板:ASUS P6X58D Permium
記憶體:威剛 DDR3 1600 2GB x 6 = 12GB
RAID卡:DELL PERC 6i
sas 轉sata 線材 1接4 x 2條
網路卡:Intel PRO/1000 PT Server Adapter
網路卡:Intel PRO/1000 PT Dual Port Server Adapter [牧場機用]
機殼:聯力PC-P60B
陣列盒:SNT ST-3141 x 3
散熱器:Thermalright AXP-140 [把牧場機和看片機都換上]
風扇:聯力14公分1200轉風扇 x 2
風扇:ENERMAX 火蝠12公分風扇 x 3
穩壓器 x 1
偉訓450W x 1
顯示器:BenQ PQ4242

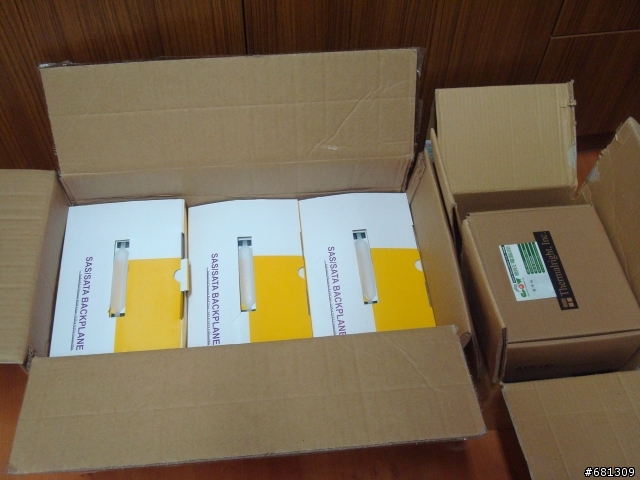

等了幾天,才送來這些

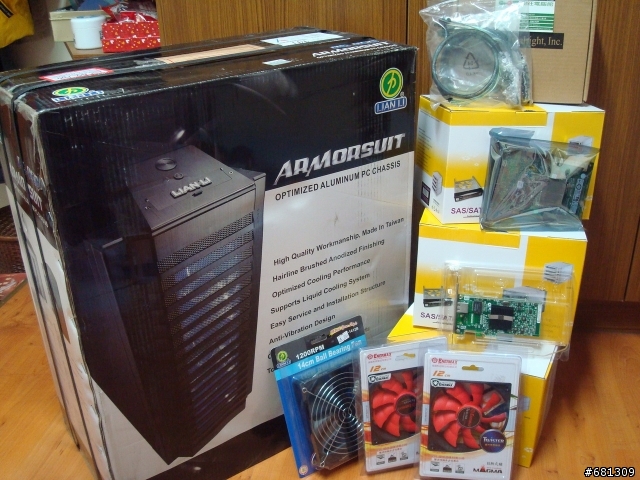

到了這些東西分別是
聯力PC-P60B [9大機殼,用來裝3咖ST-3141陣列盒]
ST-3141陣列盒 x 4 咖 [總共能放置12顆硬碟,附獨立電源開關,不用的硬碟可關掉]
DELL PERC 6i 磁碟陣列卡 [提供8個SATA硬碟擴充]
SAS 1轉 4 SATA線 x 2條 [用來接DELL PERC 6i]
INTEL 1000PRO SEVER [因為要搭I7系統,SEVER版本可以分配工作給多核心,用來上網和遠端桌面控制牧場]
ENERMAX 火蝠12公分風扇 x 2顆 [用來換掉酷媽九鎌扇,想要安靜,換上後卻發現其實也沒靜到哪去..冏]
聯力14公分1200轉單滾珠風扇 [用來搭配AXP-140散熱器]
Thermalright AXP-140 CPU 散熱器[一顆抵三顆的好物,CPU & MOSFET & 北橋都照顧到了,涼到不行]

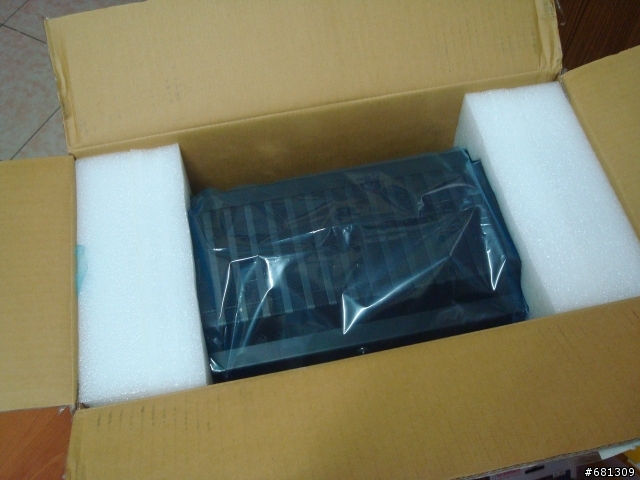

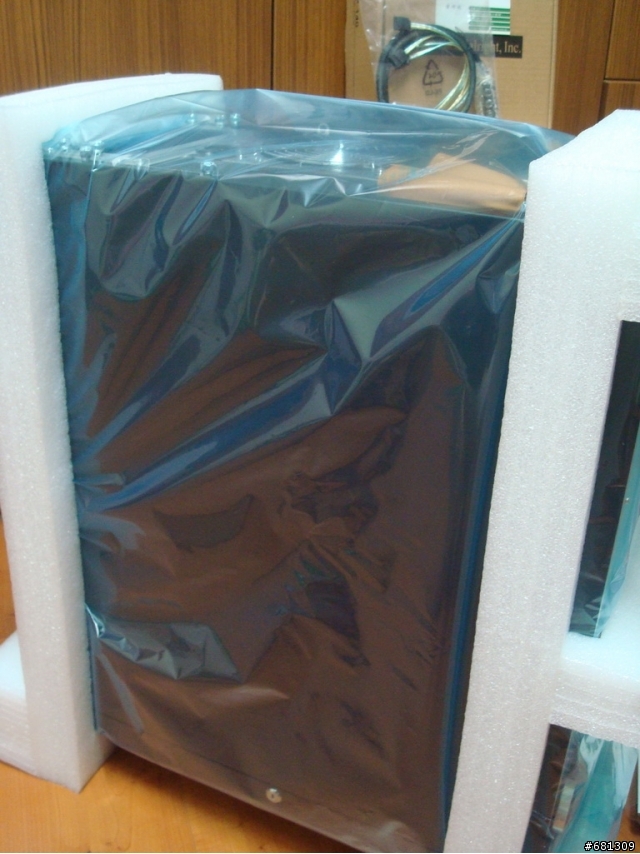

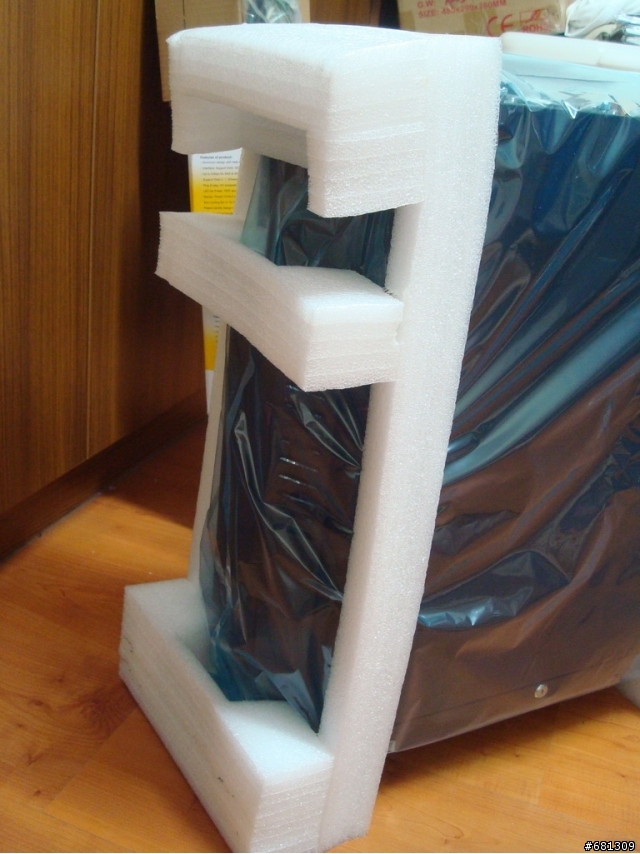

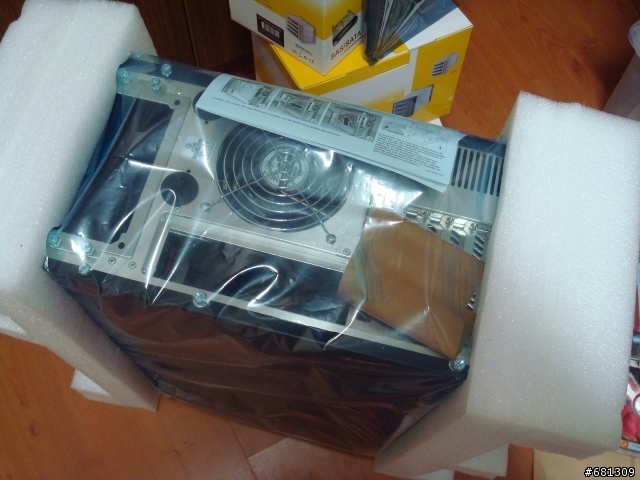

PC-P60B開箱
拍到一半想說PC-P60B有人開過了..就先開其它的了
3咖ST-3141 和 Thermalright AXP-140

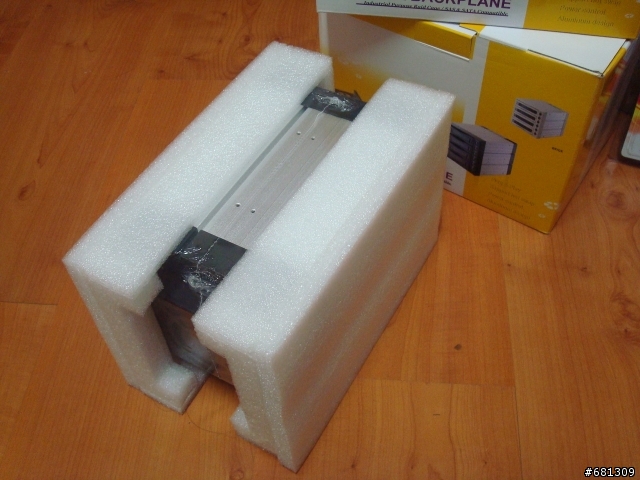

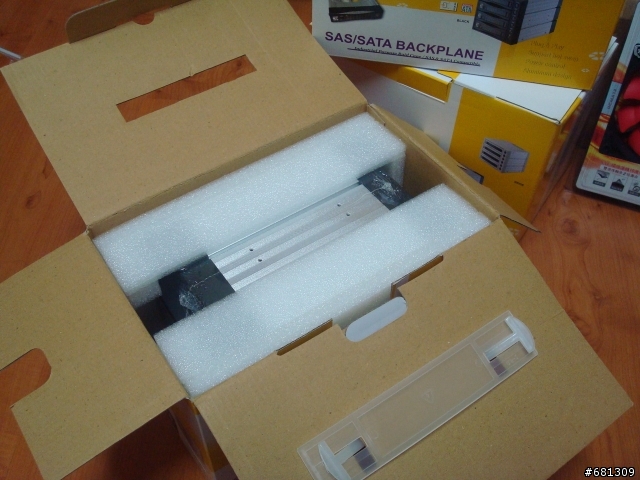

ST-3141 使用密度很高的泡棉包覆,保護性很強
而且使用熱縮膜再包一層,滅少進塵和氧化的困擾
只有附一張英文說明紙

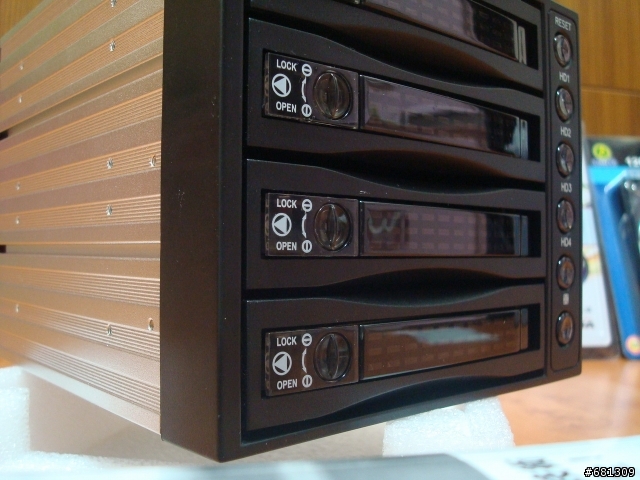

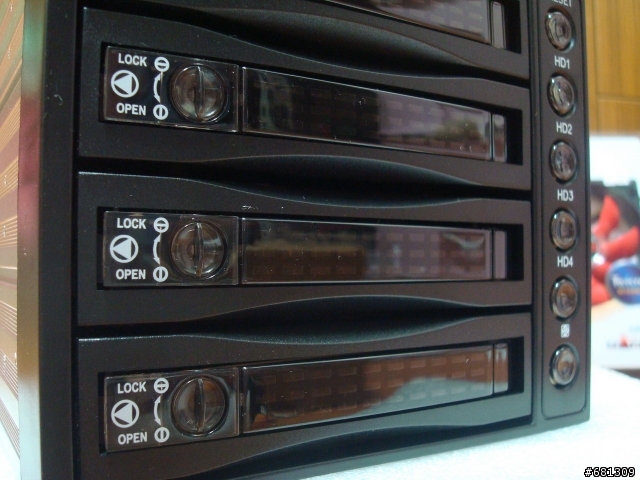

左邊是鎖,右邊是獨立硬碟電源開關,按起來QQ的,蠻有質感,不會鬆垮垮的
塑膠面板 & 鋁合金主體,金屬部份類似拉髮絲紋,摸起來頗有質感

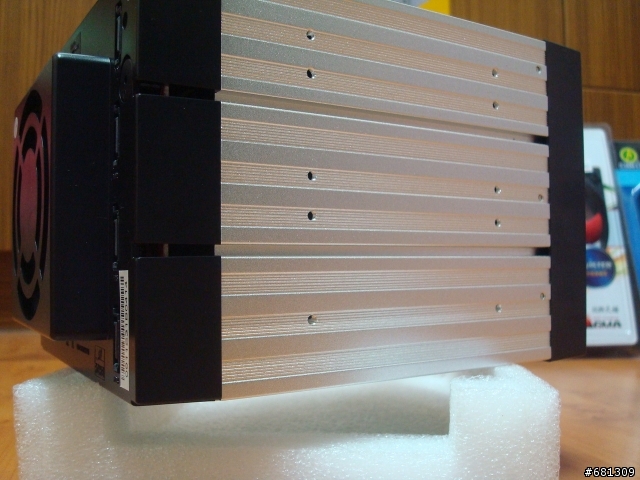

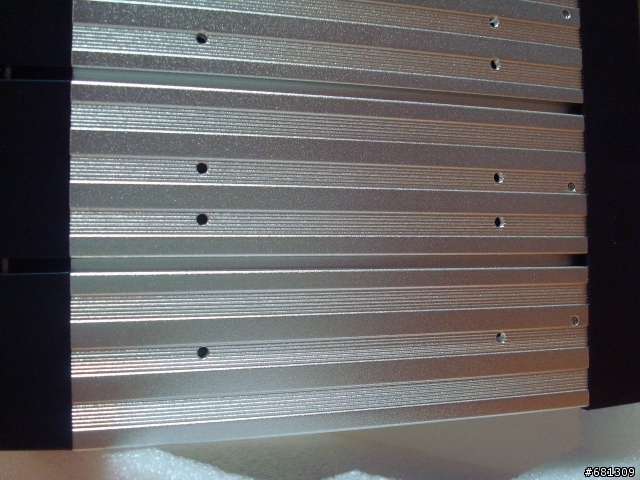

側面一覽,隱約可見髮絲紋

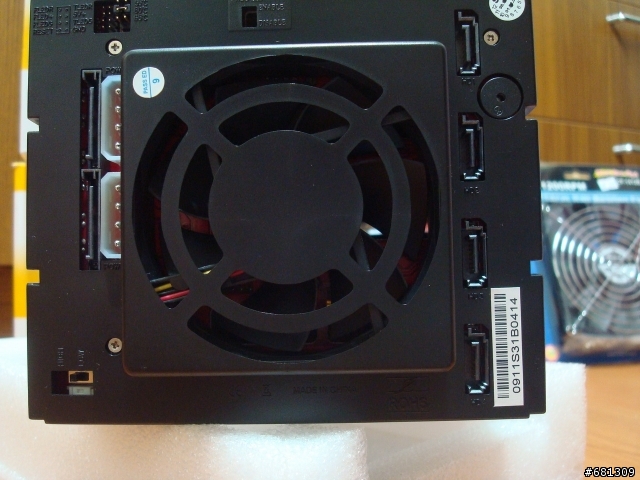

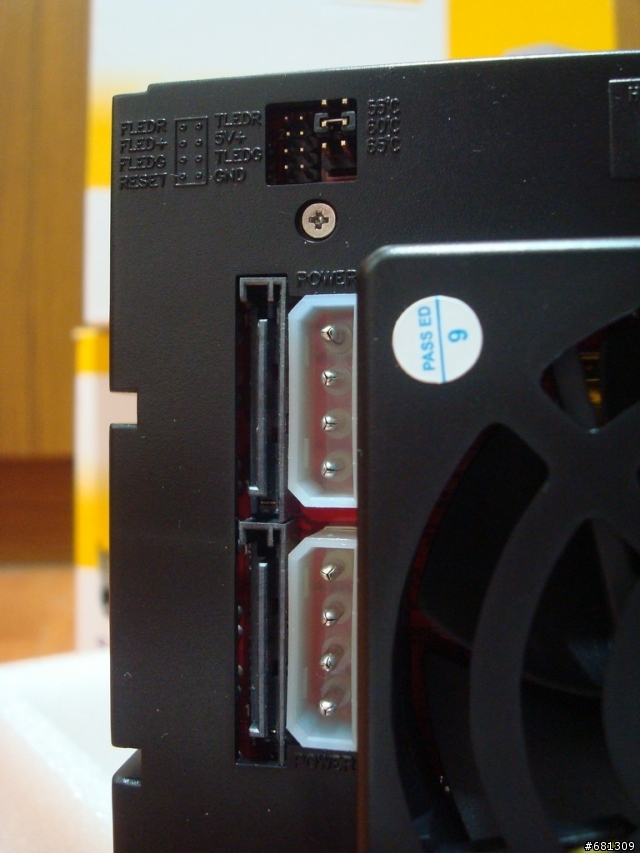

背面圖,

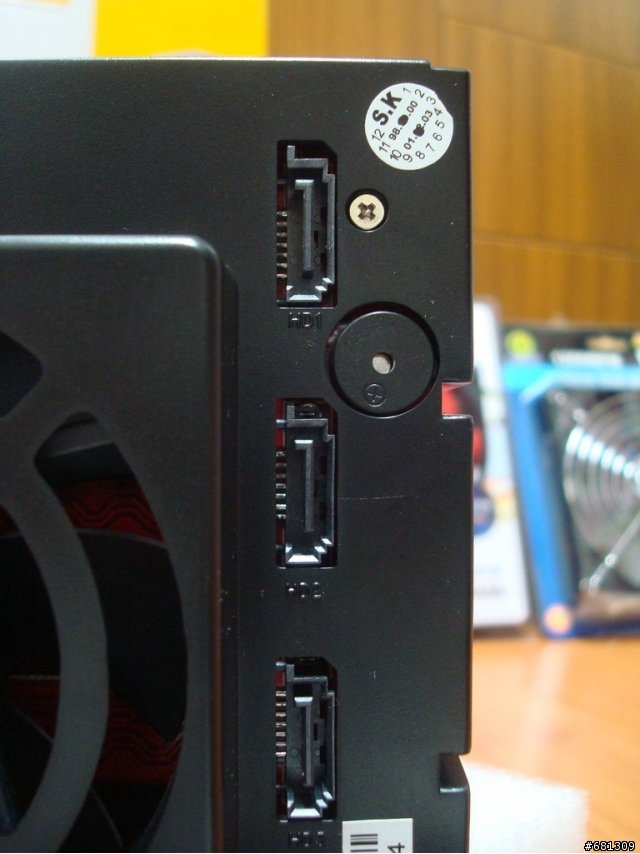

右上圓圓的是蜂嗚器
只需接大4P或SATA,其中一組二個電源,就能推動4顆硬碟+8CM風扇+面板燈,對於整線有幫助
左上是蜂嗚器警告溫度界限
在拿到實品前我並不認為它值這個價,
實機在手才能夠理解它為什麼這麼貴..使用了大量鋁材和工業設計

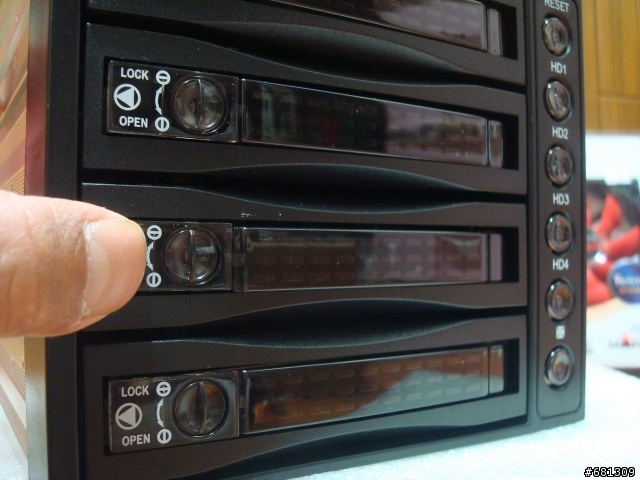

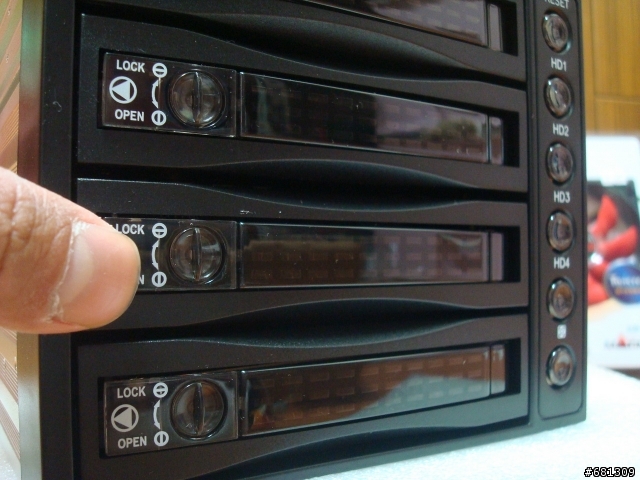

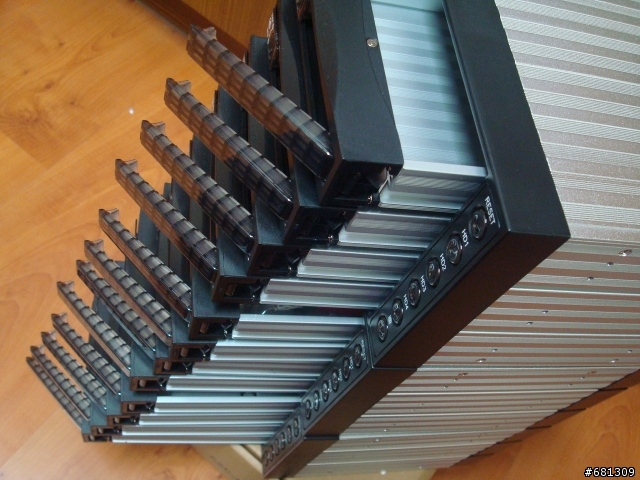

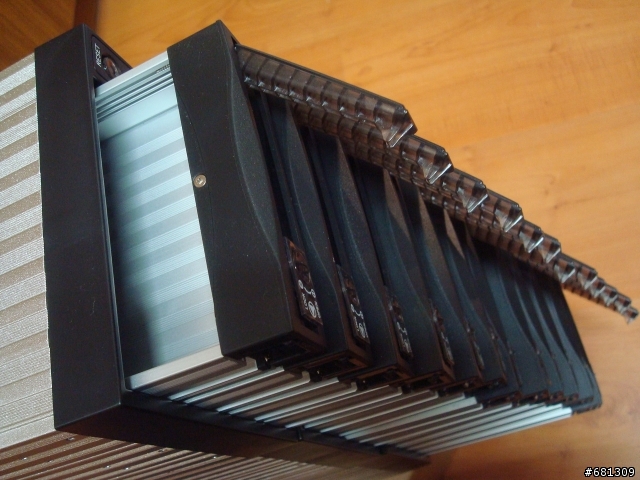

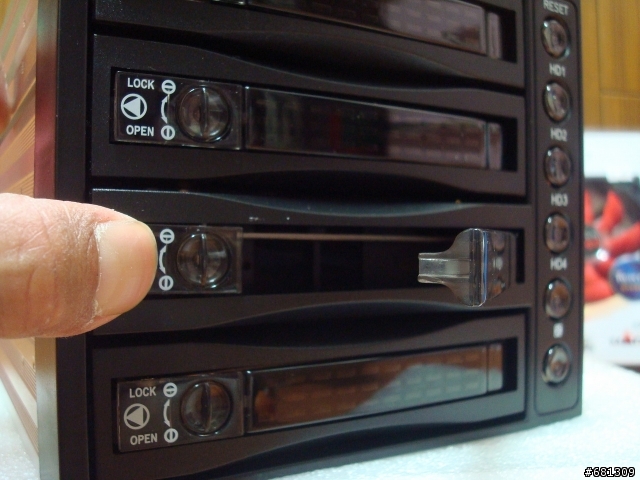

手指按壓處即是抽取盒開關
輕壓 (輕到摸過去就會彈出來..)

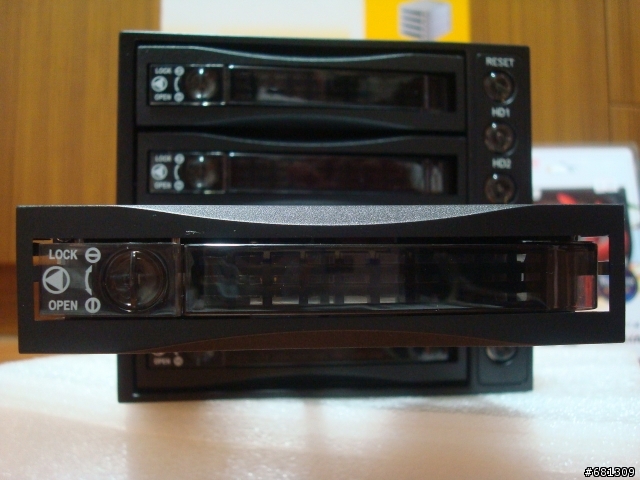

拍~一聲輕脆的彈開,還好彈開力道不大,否則有傷害硬碟的疑慮

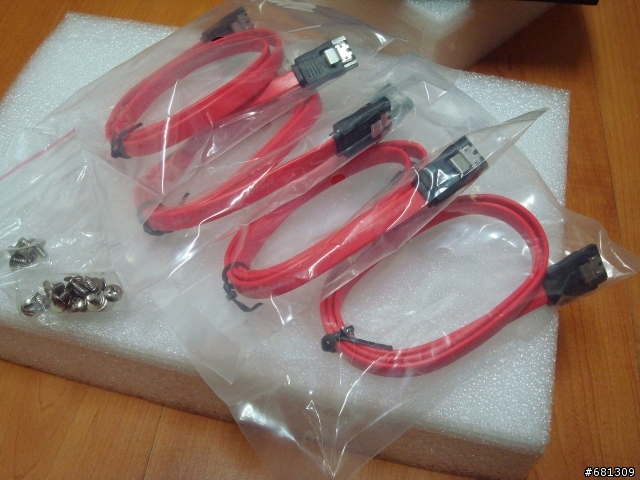

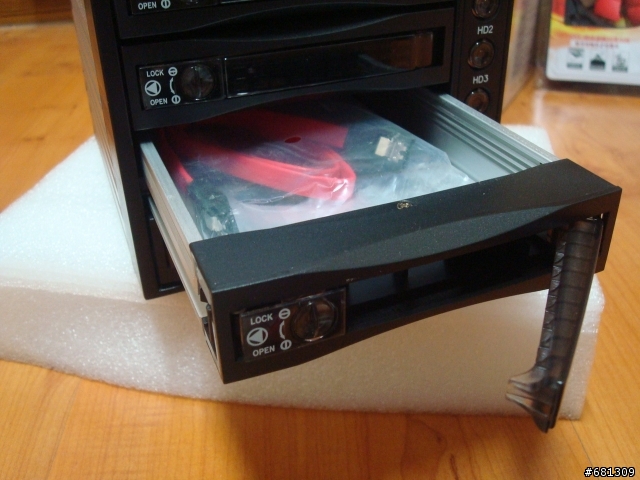

打開來每層都附有帶金屬彈片的SATA線及固定硬碟用的平頭螺絲
左邊由上數來第三個轉平的旋鈕,即為鎖定狀態,避免開機中誤觸彈出的慘劇
原先散熱不佳的疑慮掃空,原來在按鈕及旋臂四週都提供空氣流動的空隙
採熱傳導+氣流動雙重散熱方案,可以看到抽取盒底和二側都有挖凹槽增加空氣接觸面積
鎖上硬碟後,硬碟二側並非與抽取盒緊貼,而是有空隙讓空氣流動幫助散熱
唯一不滿意的是它的避震方案不如聯力的膠圈固定,而是直接用螺絲鎖在抽取盒上
側邊的凹槽,面板的空隙,在許多看不到的地方加入幫助散熱的設計
繁複的做工,還有整片的鋁材,才慢慢覺得它是"物有所值" (還是很貴Q_Q)

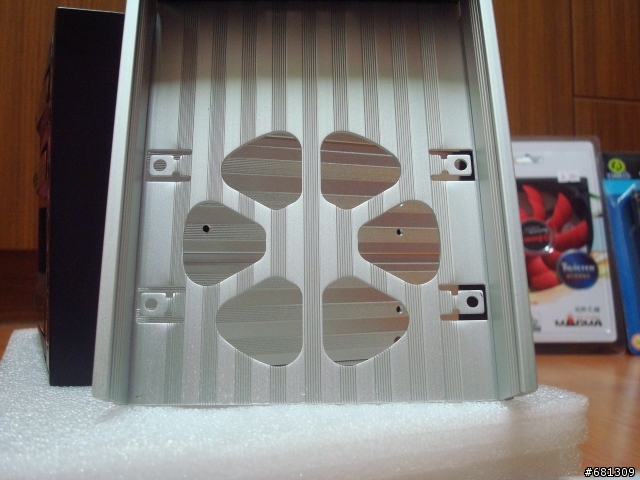

側邊及底部刨削示意圖

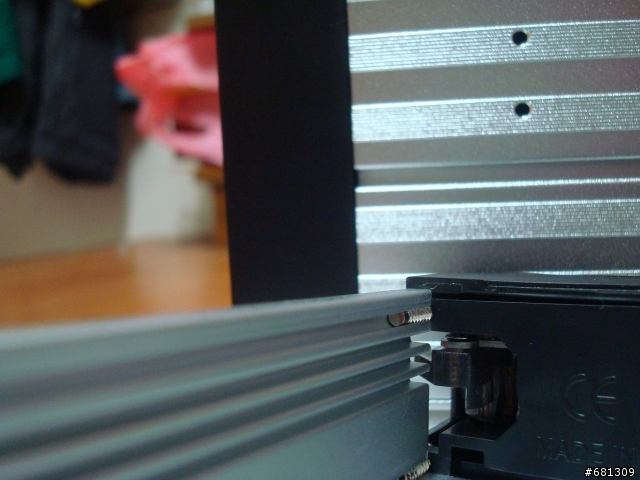

面板固定方式,看起來它不適合經常性拆卸

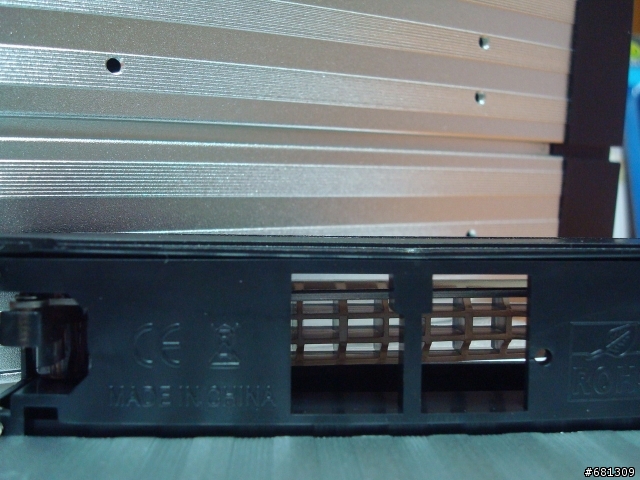

面板氣流空隙

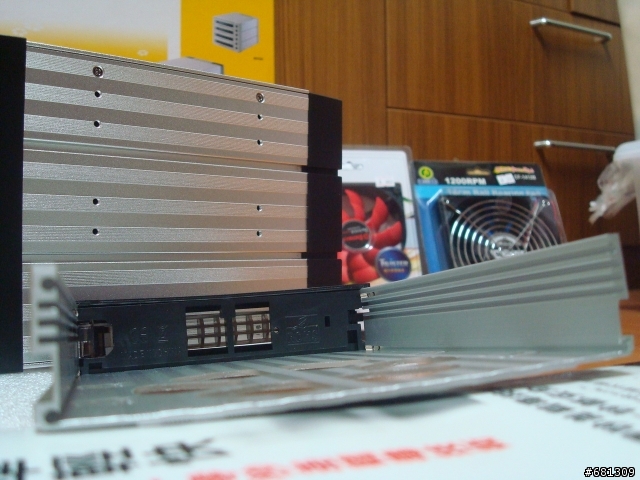

左軌道圖,也是整片鋁材刨削
右軌道圖

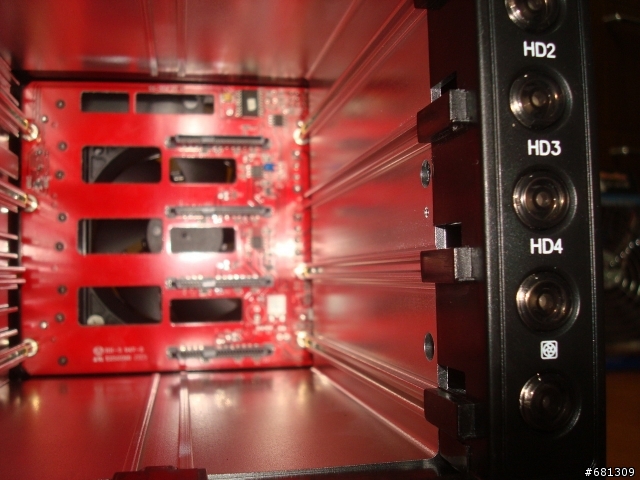

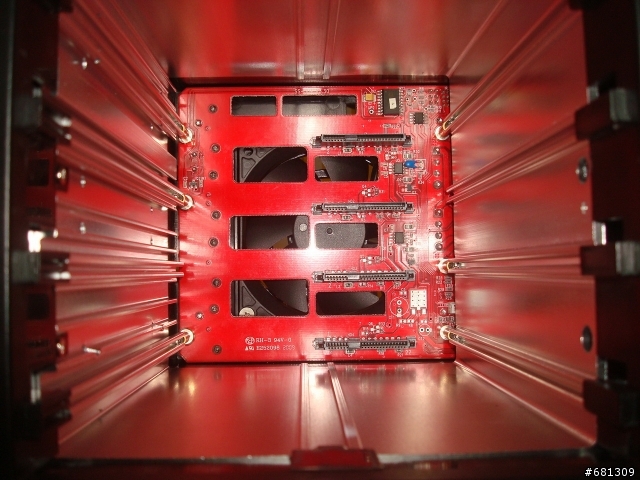

電路板,比起聯力熱抽取系列,ST系列挖空的面積大得多,抽風效率應該較好,可惜是8公分系列
一台ST-3141附的配件

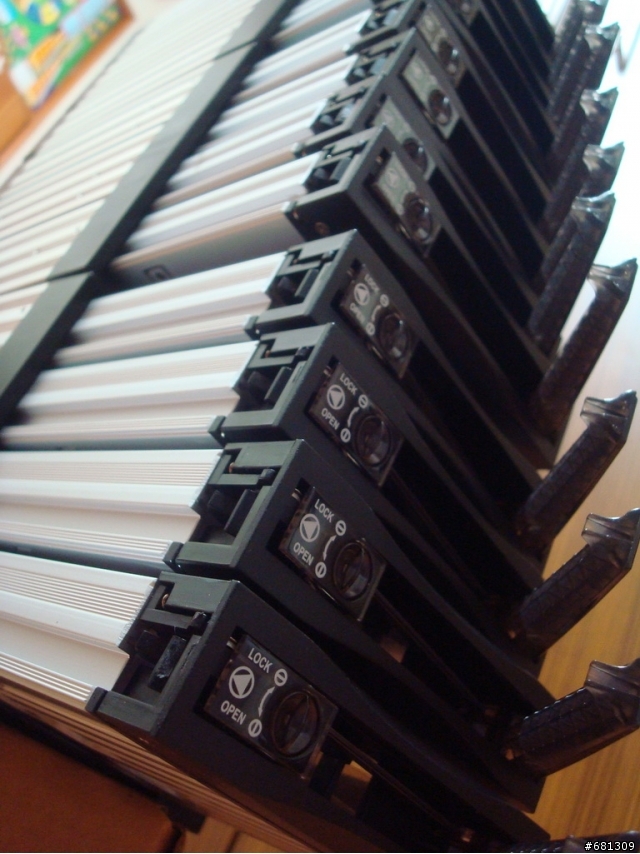

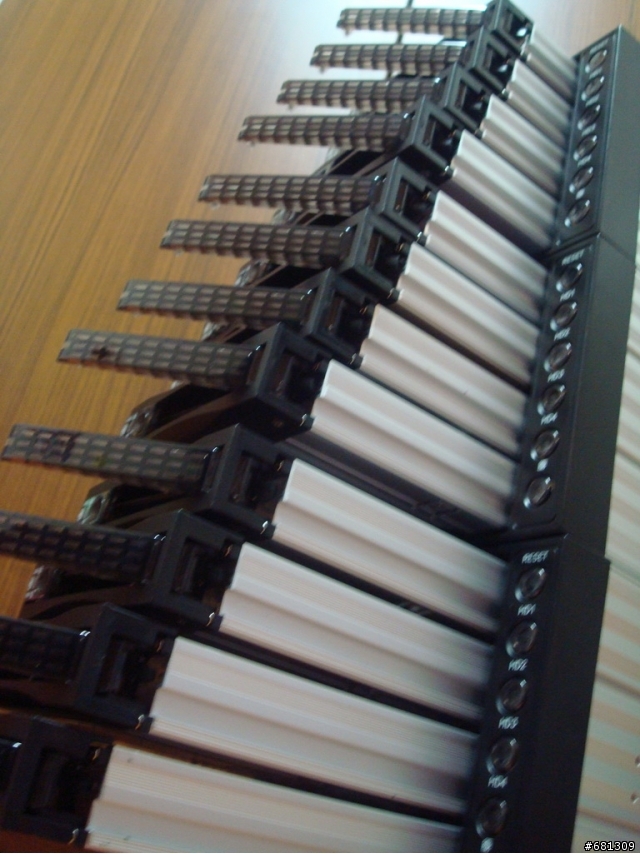

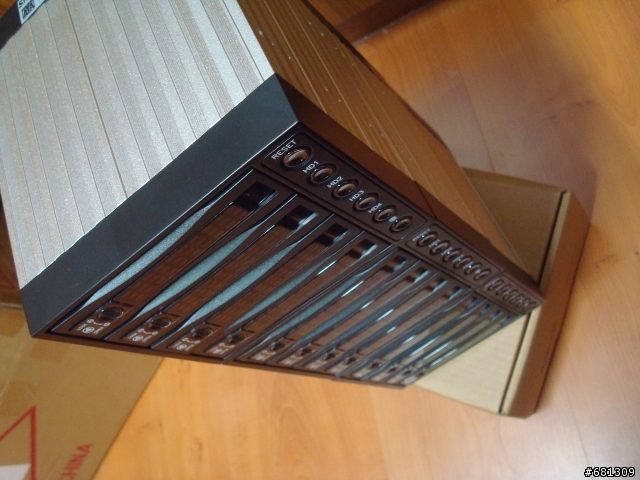

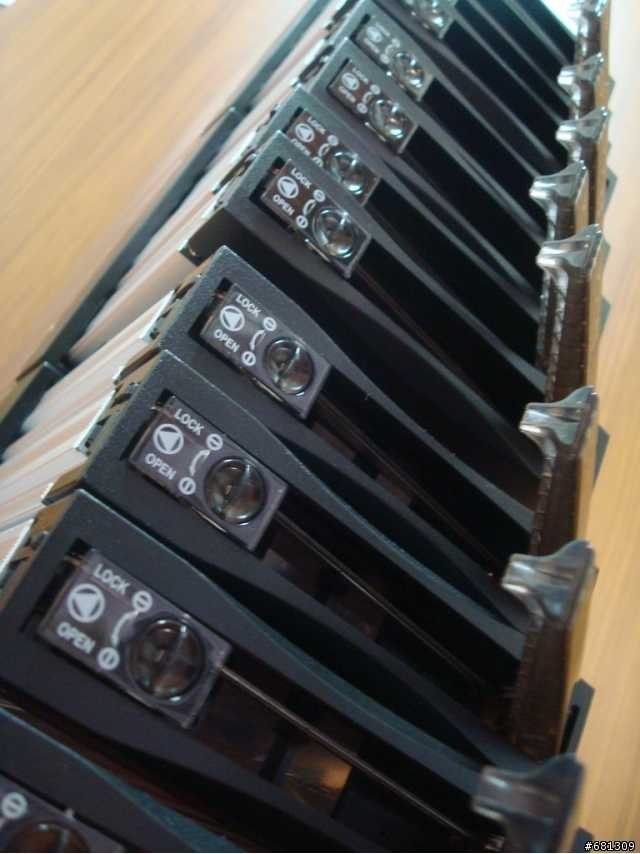

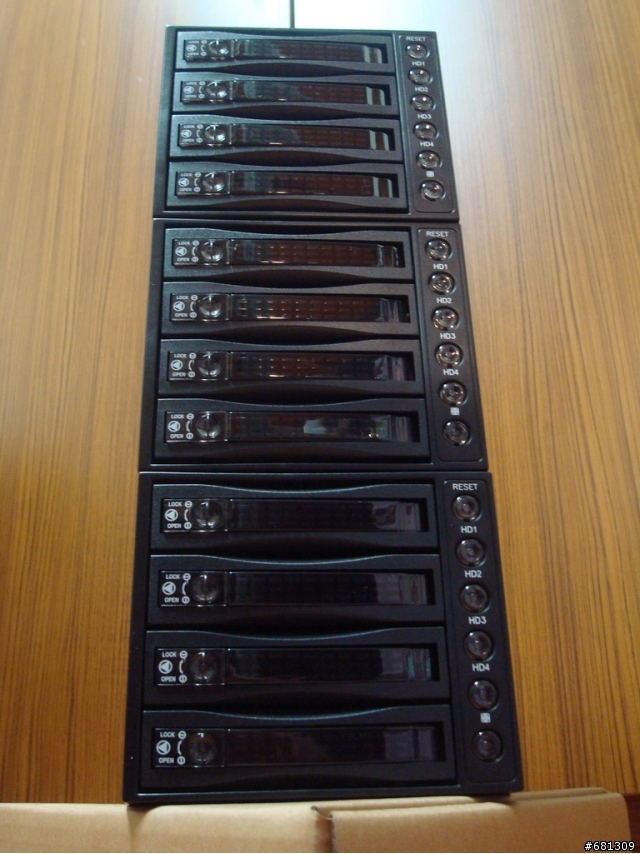

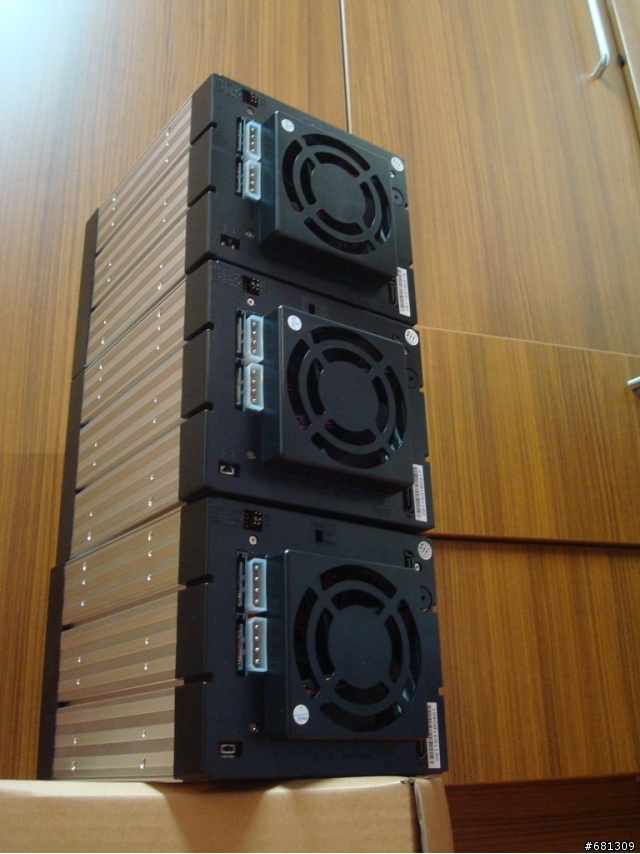

三台ST-3141.....

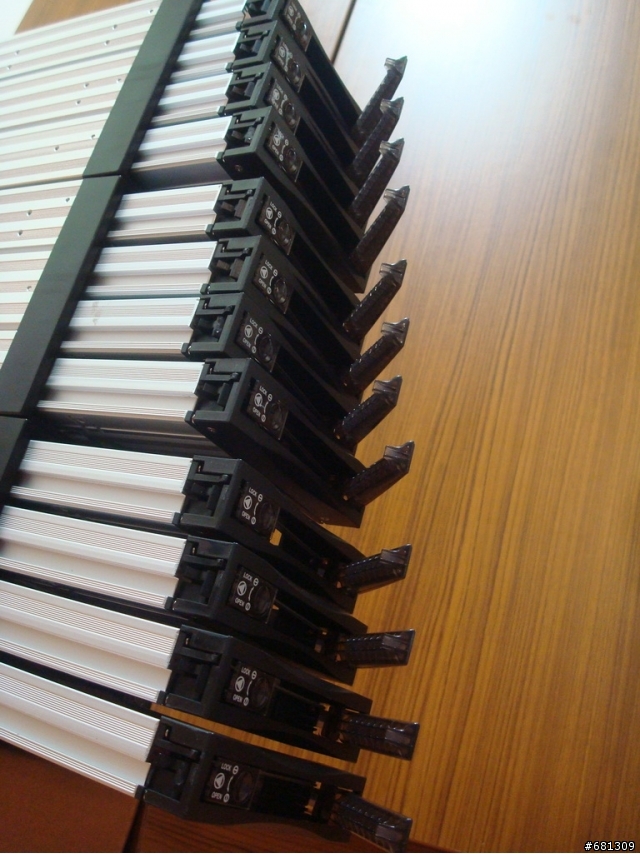

側面..

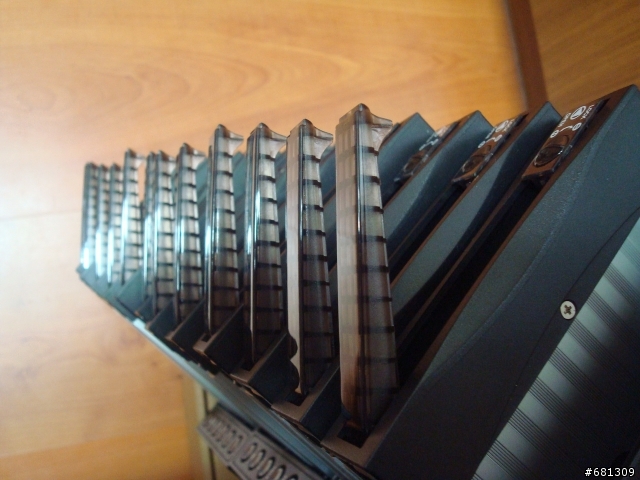

俯看....
背後圖.....感覺整線會很好整

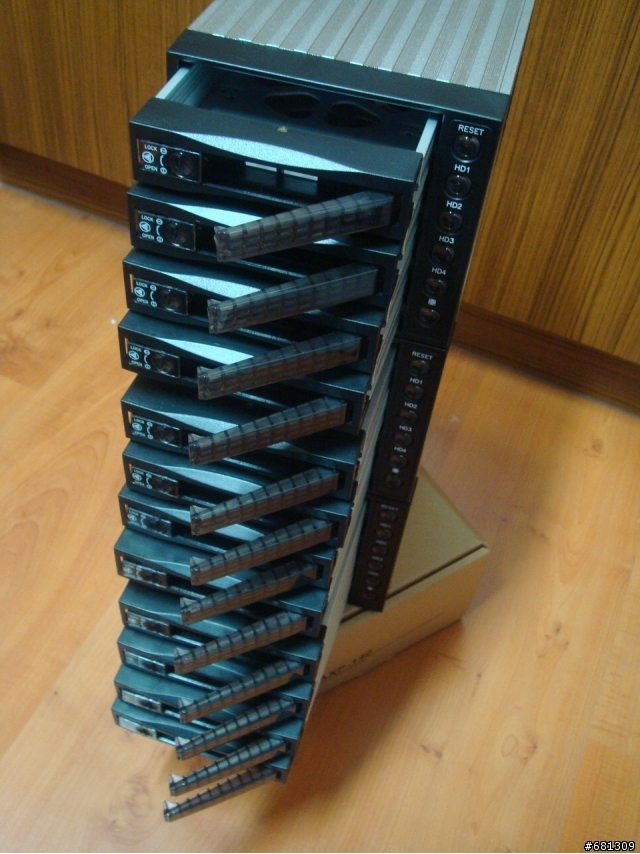

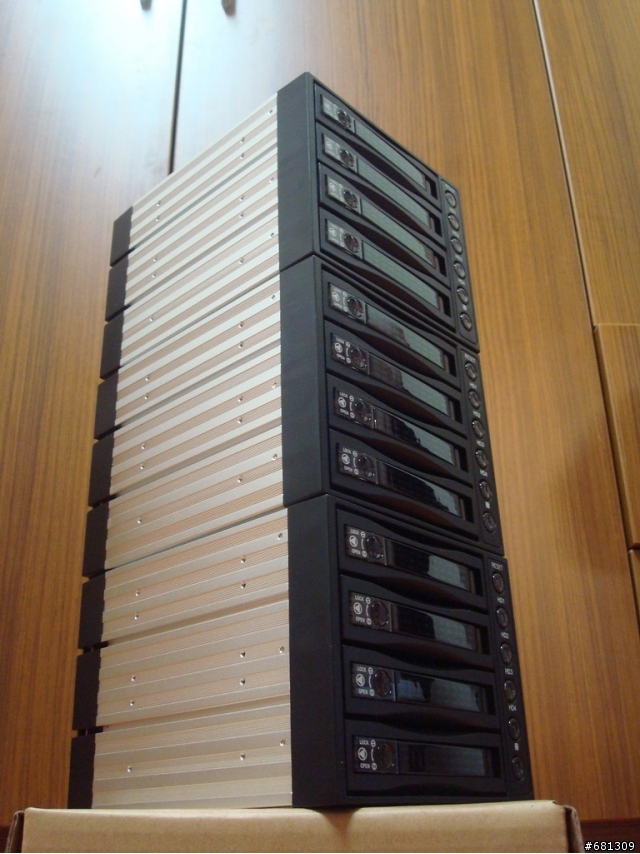

看起來有點像福音戰士裡的升降大樓群...本人最喜歡這系列圖...一整個就是壯觀 XD
接下來改開Thermalright AXP-140
先聊聊為什麼想換它,原本使用的HR-01 Plus塔型散熱器效能也相當不錯
但北橋燙手的問題無論如何加強散熱都無法解決(北橋與主機板均高於CPU10度)
直到換了AXP-140,北橋和主機板的溫度獲得有效壓制,均低於CPU3~4度...
外箱

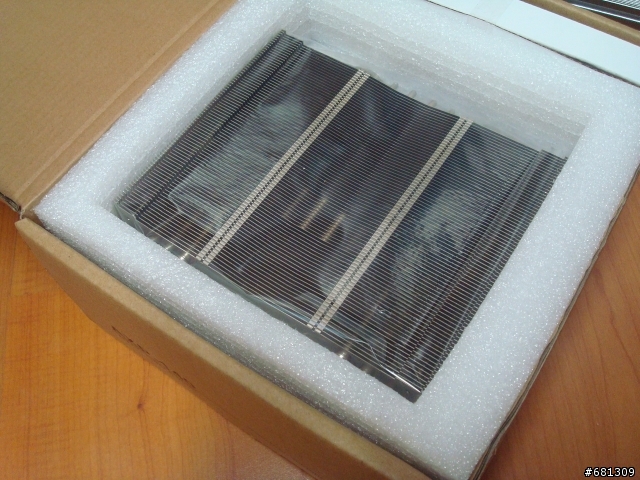

同樣是高密度泡棉保護

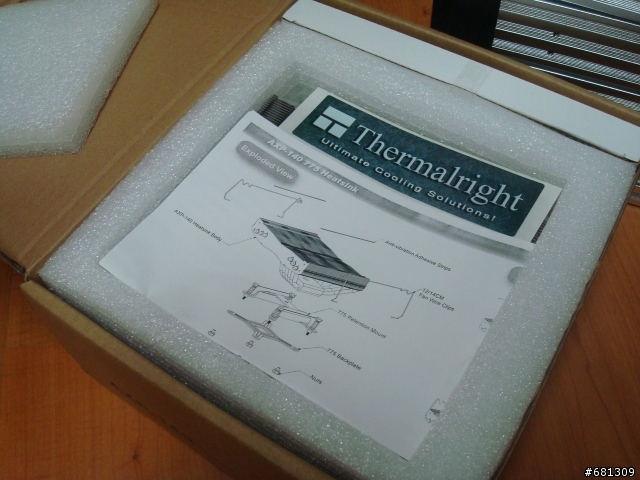

貼紙與說明書
冏~打開的瞬間比當初打開HR-01Plus還shock..

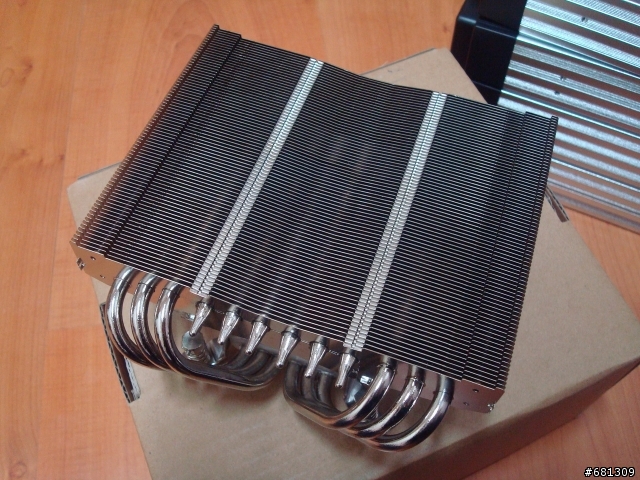

直接脫了

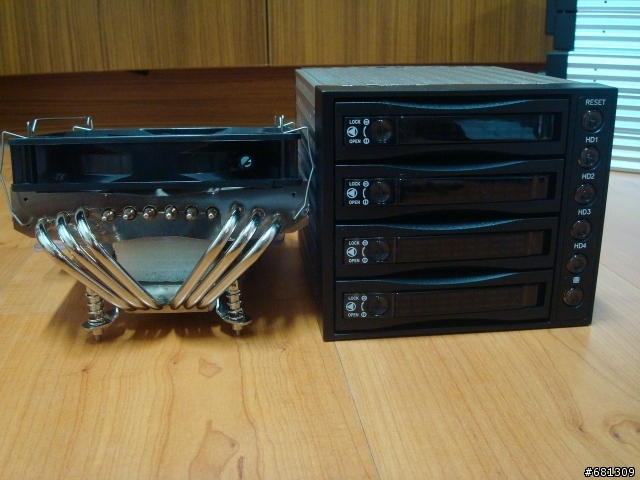

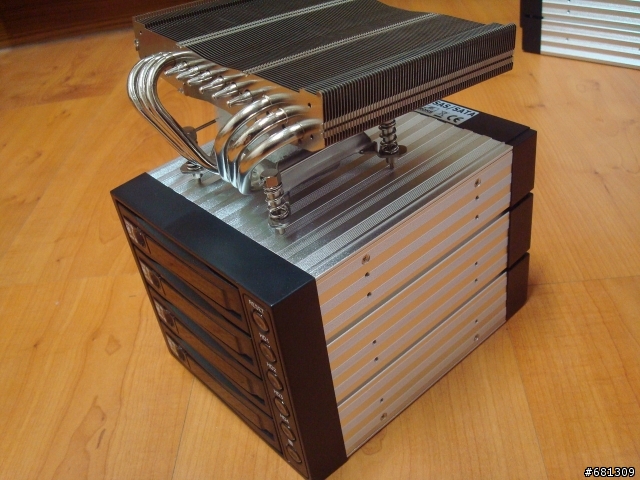

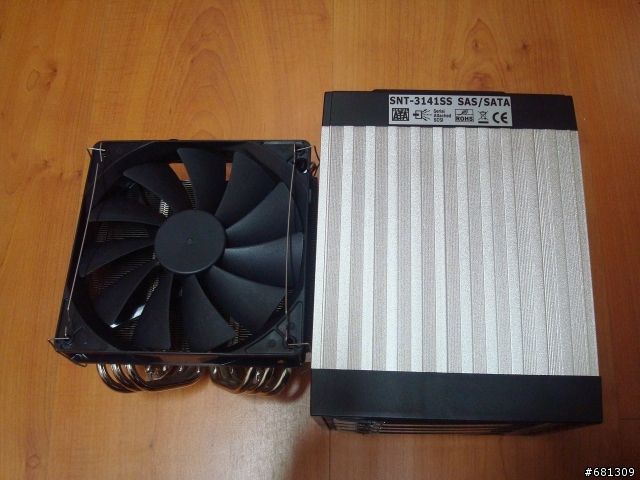

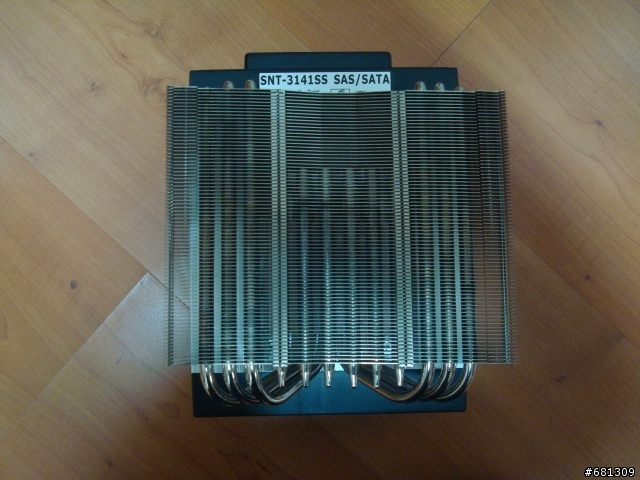

與ST-3141比大小
高度約是ST-3141的3/2
加上風扇則提高到ST-3141的4/5
加上風扇比大小
沒放上去真不知道AXP-140竟然如此巨大...面積快跟一台光碟機一樣了!

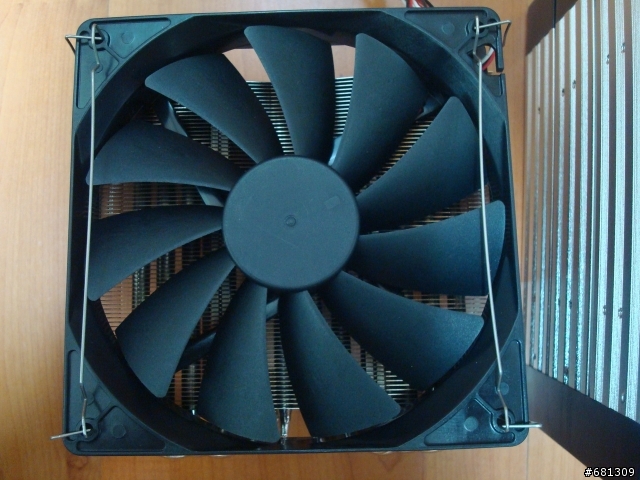

AXP-140就是要配14公分風扇才是王道!

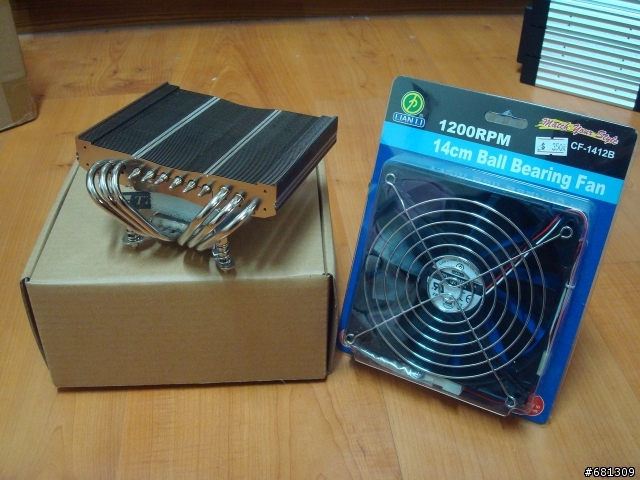

由於要當CPU散熱器,以壽命為優先考量,所以選滾珠軸承的聯力CF-1412B
為什麼要說14公分配AXP-140才是王道?

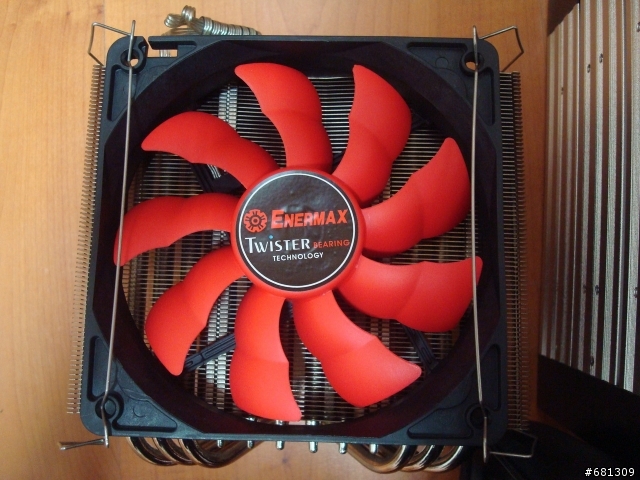

搭配12公分火蝠,葉片吹拂的風並無法完全涵蓋AXP-140
換上聯力CF-1412B,不僅能完整涵蓋,還能有多餘的風流照顧週遭的組件
特別是北橋和MOSFET!
雖然還有好幾張PC-P60B細部照還沒整理好放上來
系統已經組好上機要工作了.所以先拍系統內部照

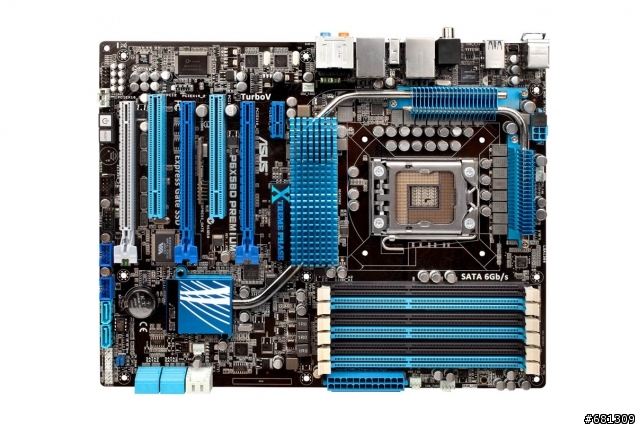

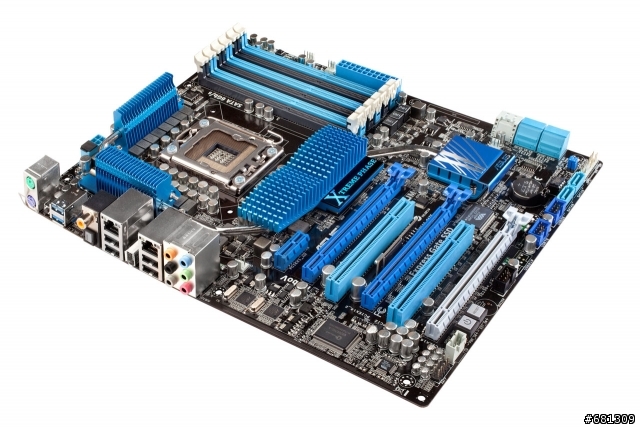

主機板是ASUS P6X58D Premium
其它依序是:
威剛12GB DDR3 1600
Intel 1000PRO SEVER SINGLE PORT
Geforce 6200LE
DELL PERC 6I
Creative X-FI music
由於這台只是拿來上上網看看片,和遠端操控牧場機
所以重點放在網路/硬碟io/系統反應速度
顯示卡就...隨便啦...不是每個人都需要算蛋白質的高階卡..

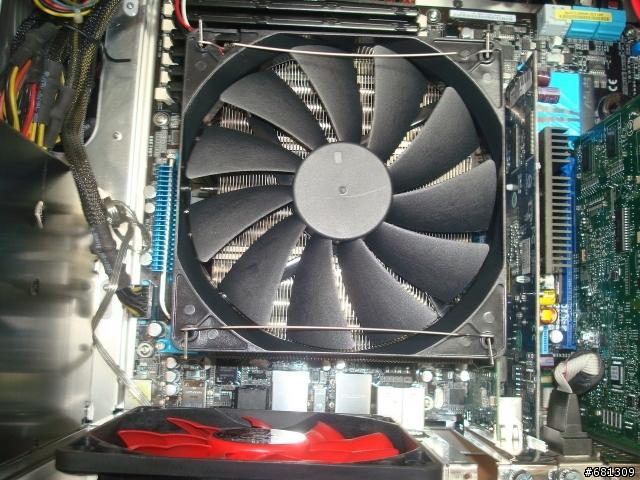

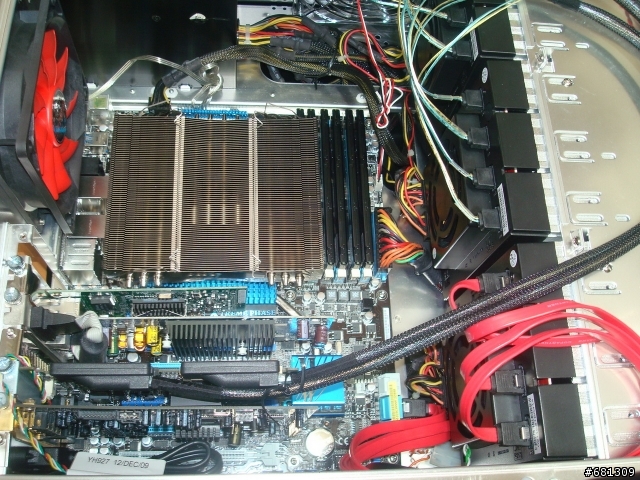

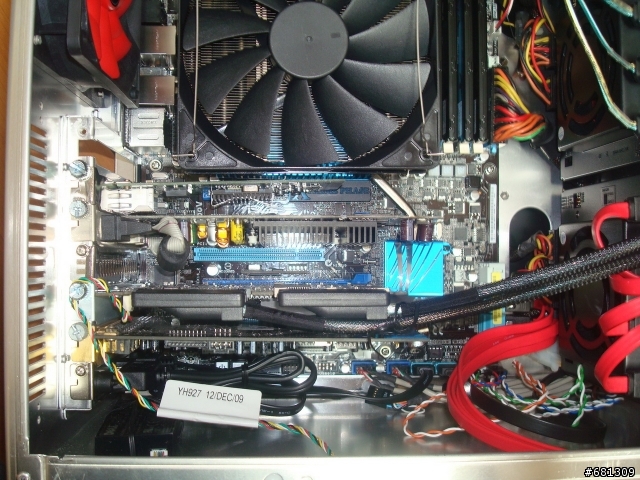

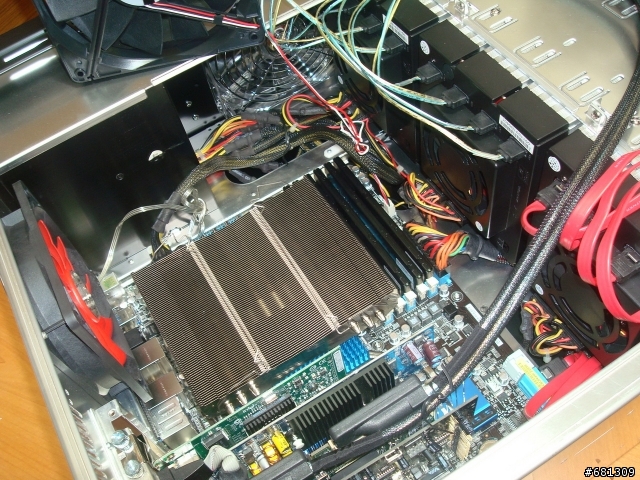

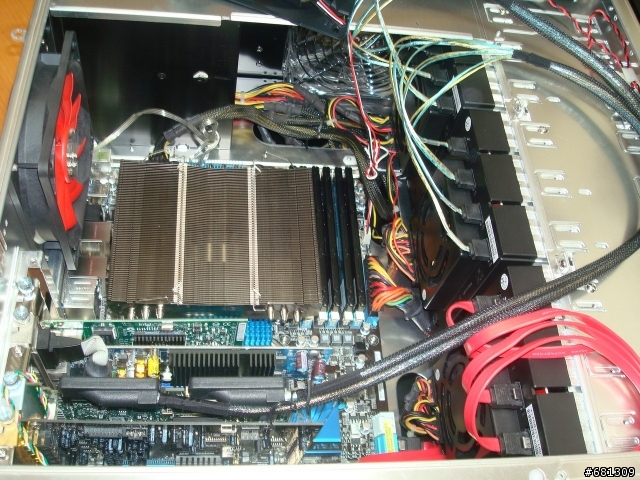

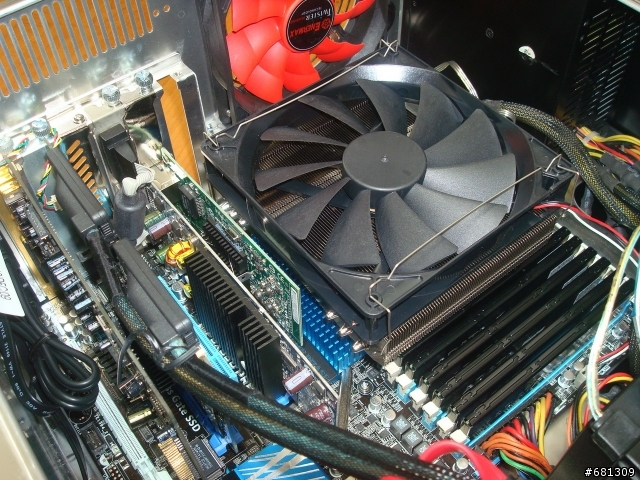

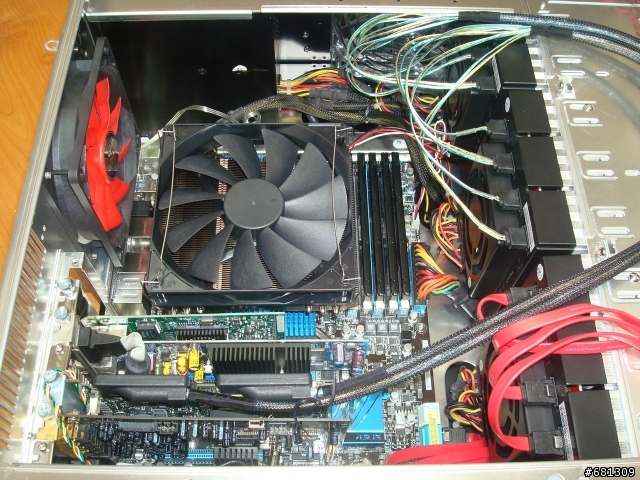

系統全圖

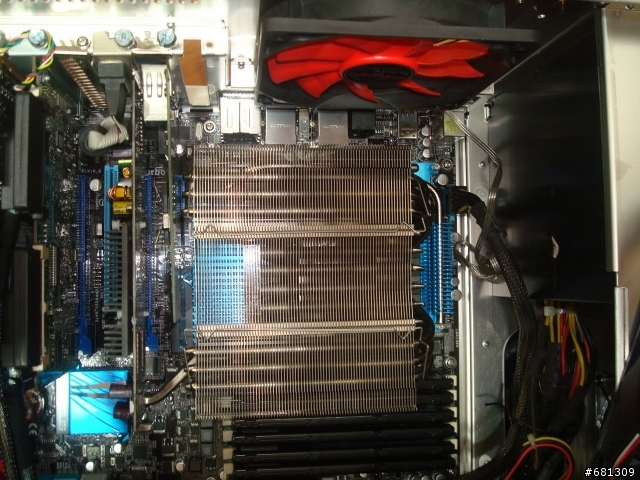

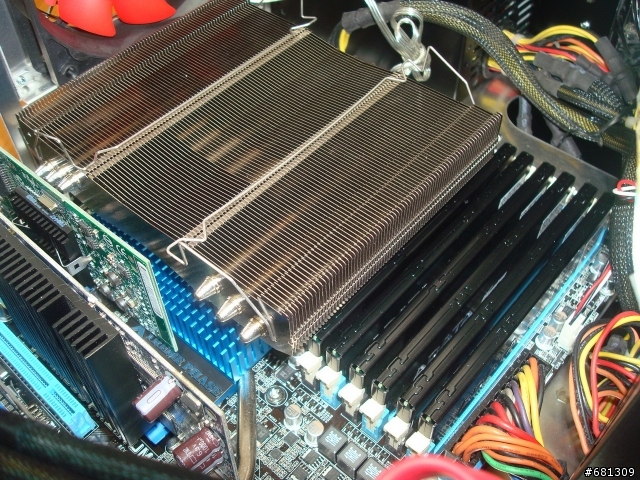

拿掉風扇

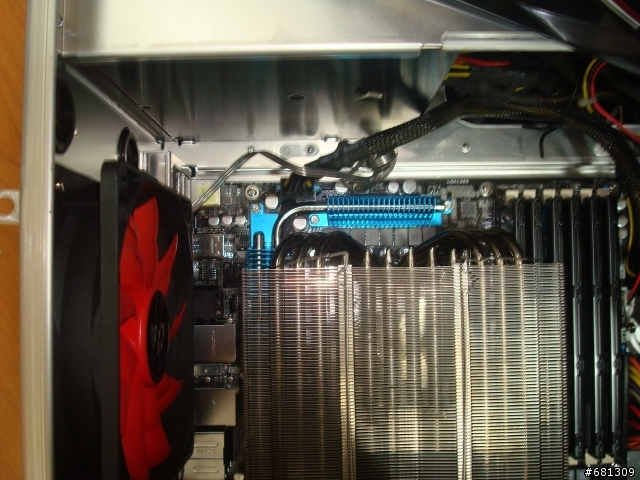

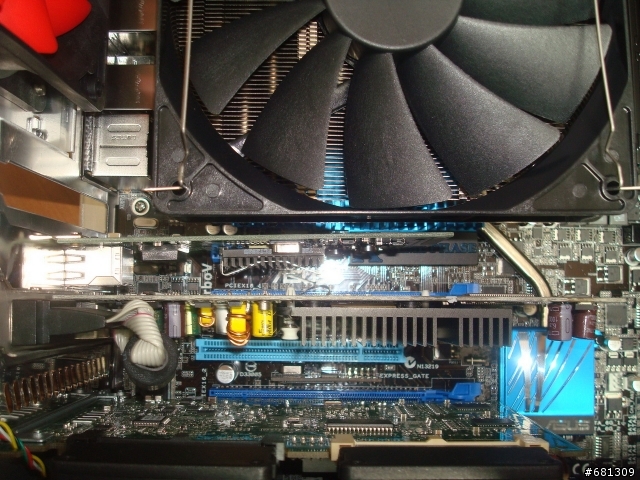

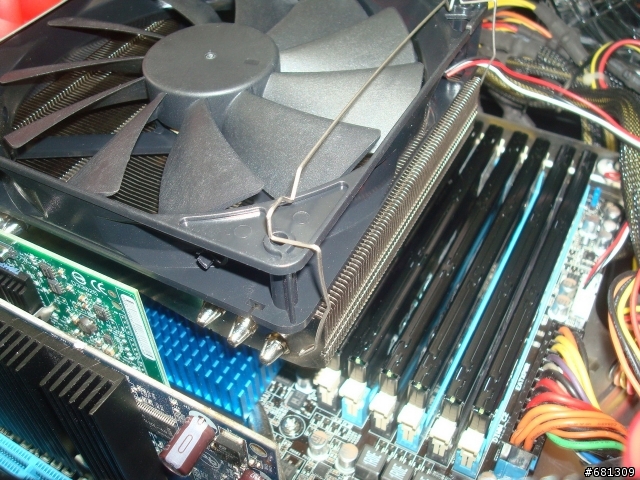

很清楚地看到,AXP-140能完整吹拂到北橋和左側MOSFET
若是轉180度則可兼顧上方MOSFET,但考慮8PIN電源拔插困難.就決定讓它朝下
不僅北橋和MOSFET,連第一張插卡和二根記憶體都吹得到!

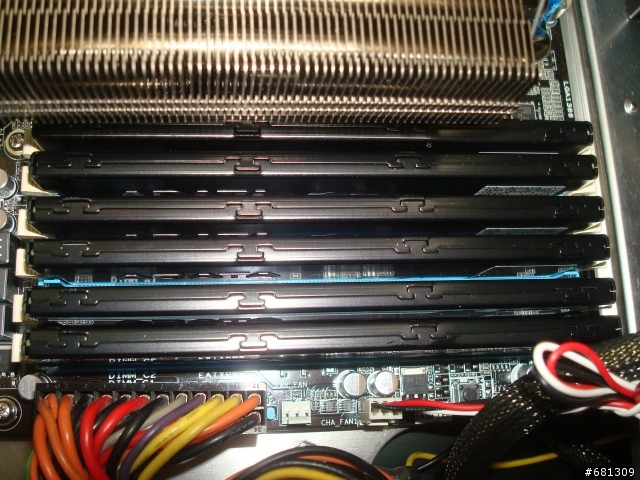

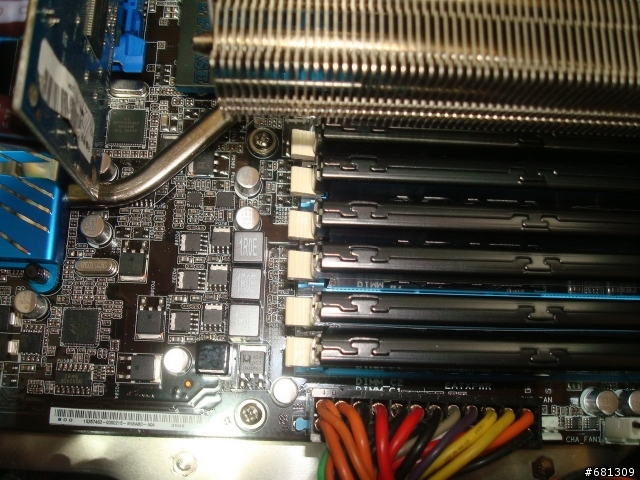

讓我們看一下記憶體
壯觀的2GB x 6

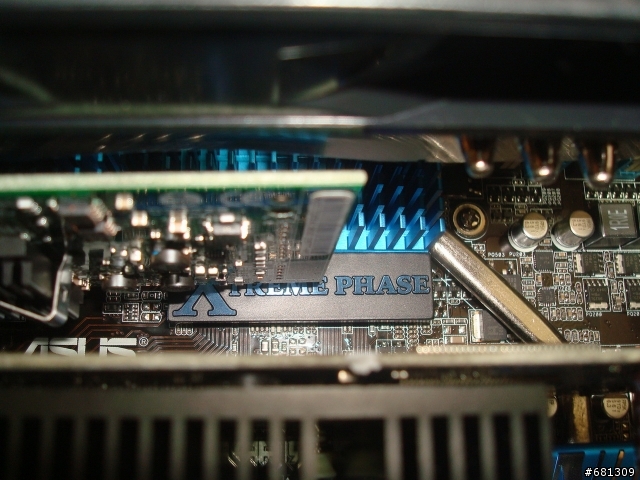

似乎是3相電源供記憶體用?

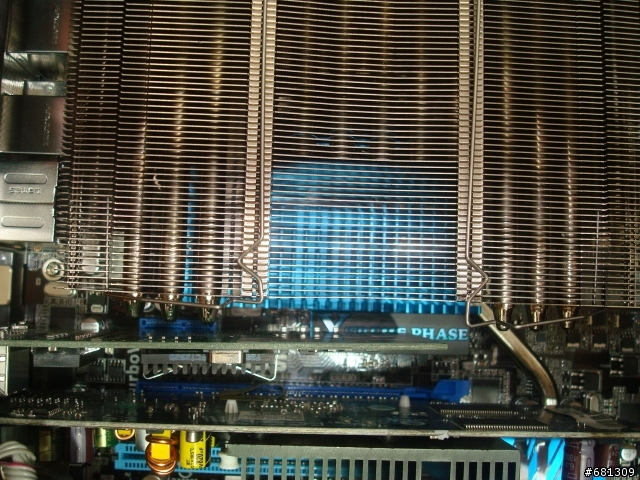

更清楚的俯看圖!
整個北橋都在暴風圈內!

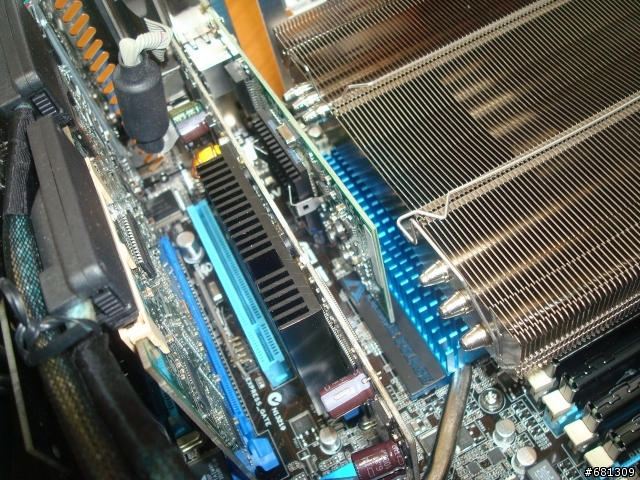

上方MOSFET散熱片好像吹不到
其實是吹得到的!因為14CM風扇面積略大於AXP-140!所以我才說AXP-140一顆抵三顆!
介面卡群....

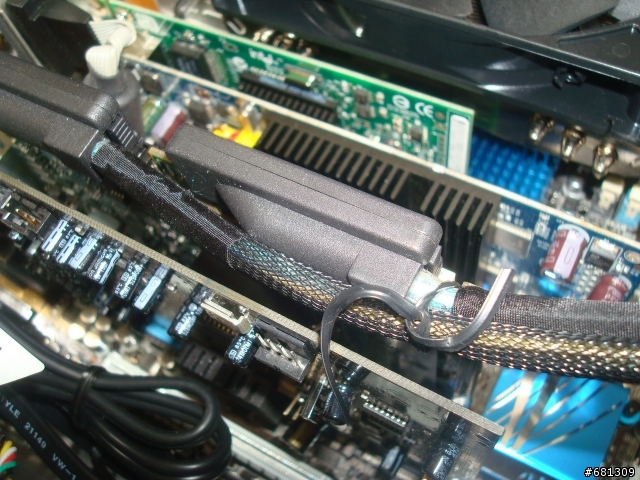

DELL PERC 6I專用線,質感不錯,末端的線很細,方便整線又不礙風流,只是要很小心別折到它
機內走線圖

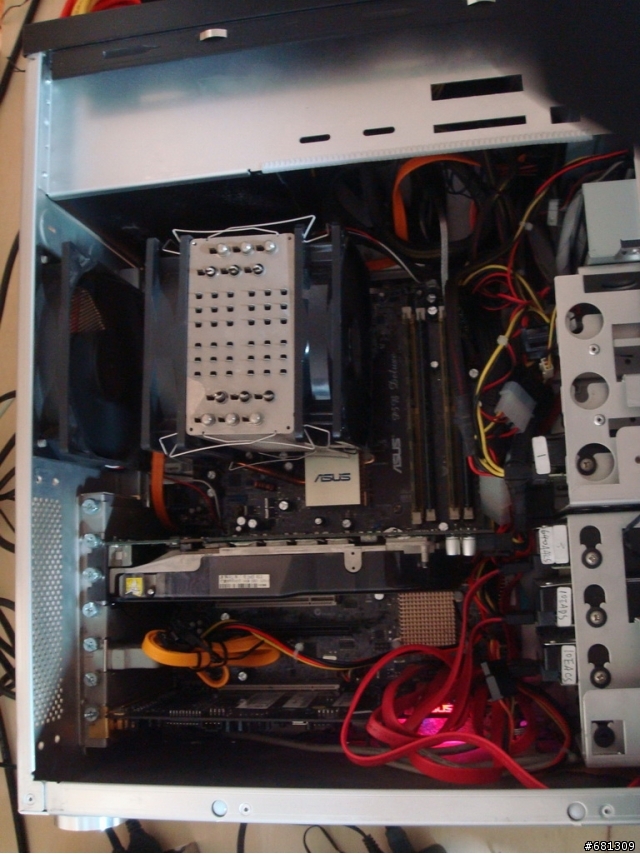

比較一下先前A16的瘋狂慘案
電源線無法走背板,一堆SATA線,
北橋/MOSFET吃不到風,南橋被一堆線+8800GTS 640M給熱死
為什麼PC-P60B可以這麼清爽呢?明明裝置更多,線反而變少了
這是走線的大功臣...從沒想過背板走線是如此重要...

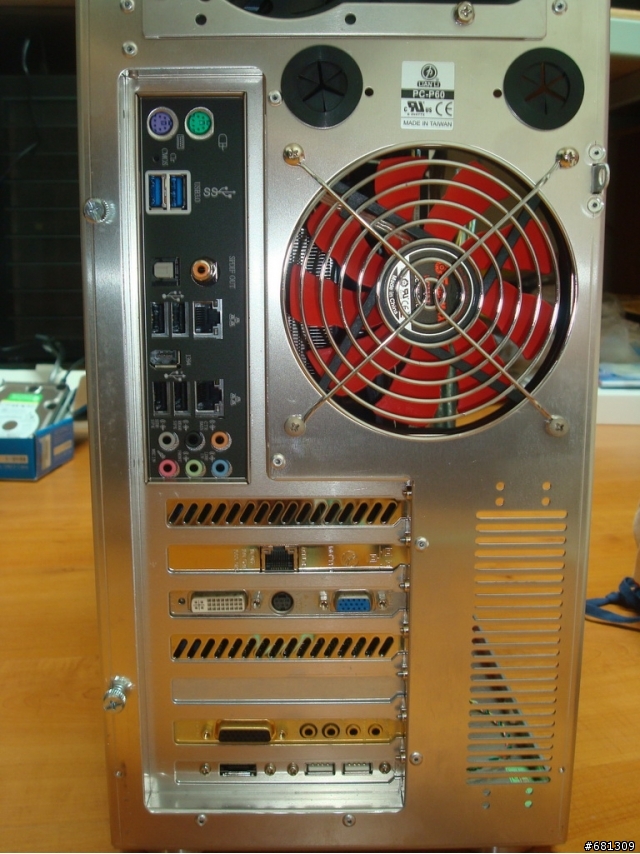

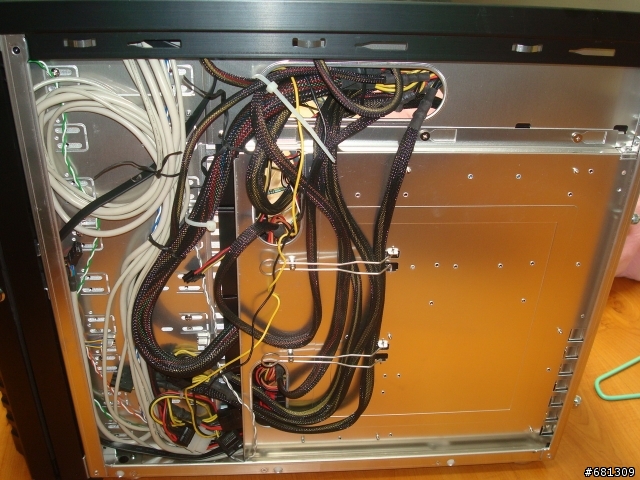

背部一覽...話說...P6X58D附的背板很有質感..泡棉心加類錫鉑包覆....不只是一片薄薄的鐵片

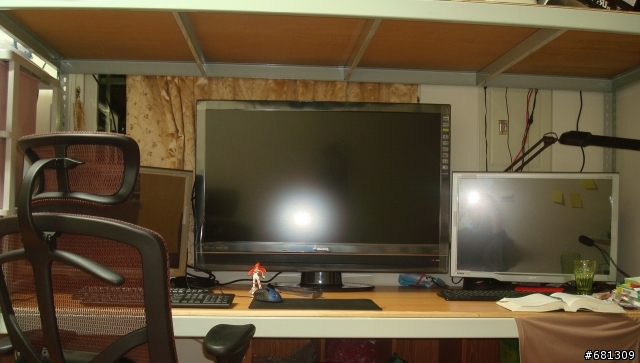

趁小黃屋特價順便入手的BenQ PQ4242
話說下班後就窩在房間不大想出門了....
在此特別感謝高雄建國商場新達科技的黃x智先生..
在過年期間大家都調不到貨問不到價格(稀少的P6X58D&缺貨的I7 920&12GB DDR3 1600)
他在年後開工第三天就把組件寄到我家了!
更可貴的是原本擔心插滿6支12GB,CPU會因相容性問題自動關閉某些記憶體通道而抓不滿12GB
黃先生主動允諾幫我測試完整抓到12GB才出貨給我,
讓我省去許多測試與換貨的時間
有他的幫忙,這篇開箱文才得以完成,特此感謝
