[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

neitia
個人積分：164分
文章編號：17030048

164分

樓主

2010-01-17 12:57

大主機玩多了以後.有時候總會希望
自己能有一台可以兼顧效能,與小體積的主機...一般準系統當然是不二之選...
但是近來ATOM當道.準系統也受到相當的衝擊,種類越趨稀少.挑不到理想的裝置來搭配
其實我構想也很簡單...只要CPU能有一定的效能,至少不要像ATOM一樣笑能
有足夠的繪圖能力,例如78哥等級足以開硬解就夠了

intel的775 M-ITX主機板是比較常見的...但是對前年就把E8500賣掉的我來說
我不想拿E8400再戰十年阿XDDDD~ 而且intel平台的內建顯示就只有笑能而已
DFI有張P55...但是沒內顯...考慮到要在小機殼裡插顯卡需要費很多心力...只能含淚割捨

AMD的話除了754板子y拍一堆,其他真的少到爆...
之前青雲KI780G曾經讓我很嚮往...卻因為CPU支援度不明和超高售價卻步..
直到最近,看到跳水的J&W 780G-MINIX 而且賣家打頭票可以支援620...狠下心就衝了XD
那保固怎辦?反正就算買青雲的,保固還不就跟沒有差不多-3-y~~....

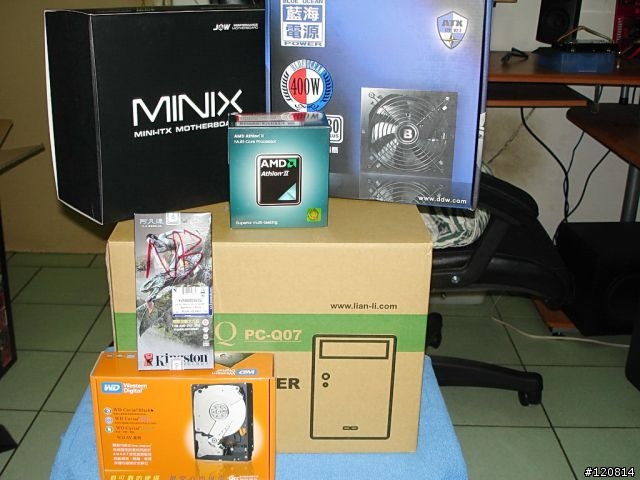

預定配備
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

X4 620
kingstone DDR2 2G
J&W 780G-SP128M
WD 1001FALS
純粹為了模組化的藍海電源
聯力Q07

就先來開機殼吧XD~
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

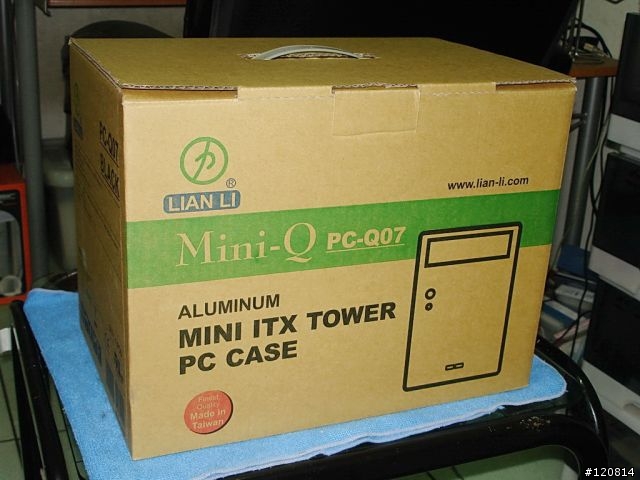

小巧的箱子

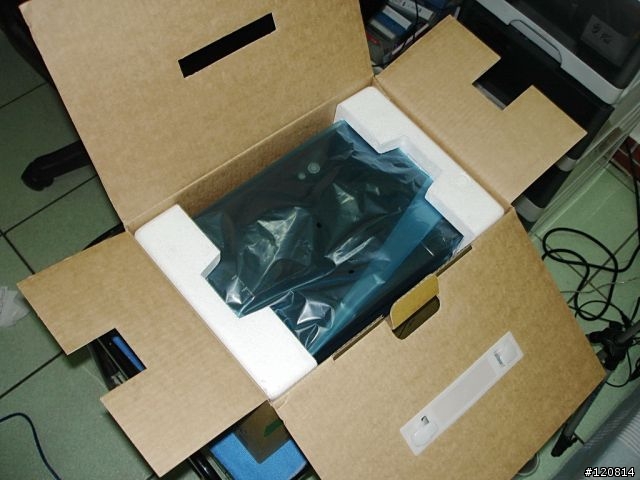

開箱~小垃圾桶Get!...原本是在考慮其他殼的(EX:種子殼)
不過看到Q07的售價,還可以流用一般桌上型配備,大小也沒差很多...
我腦袋壞掉才去挑其他的XDD

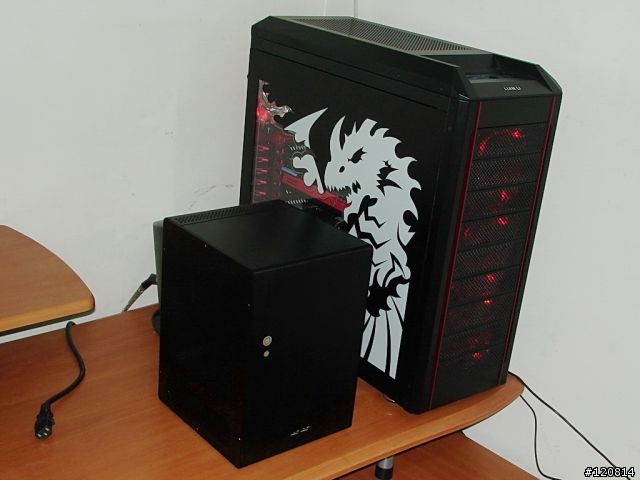

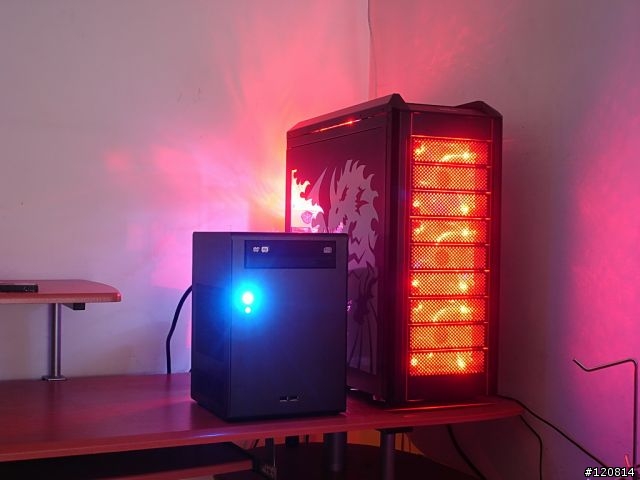

跟P50R比一下身高
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

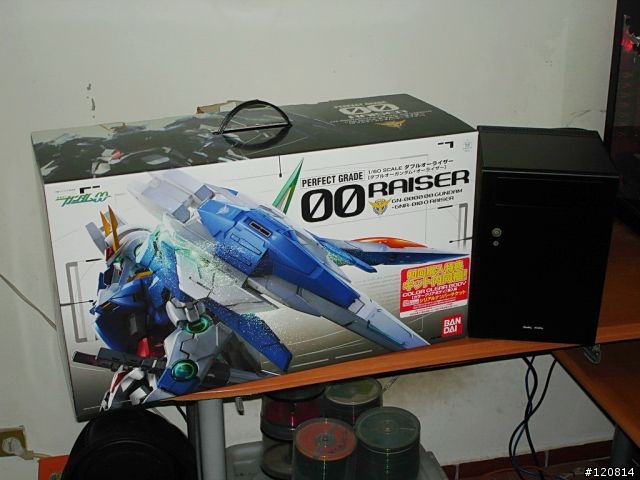

跟PG 00Raiser比一下大小
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

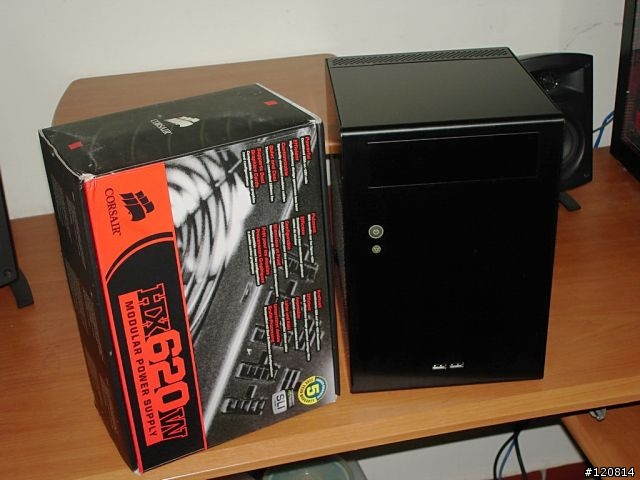

比HX620還小阿XDDDD!
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

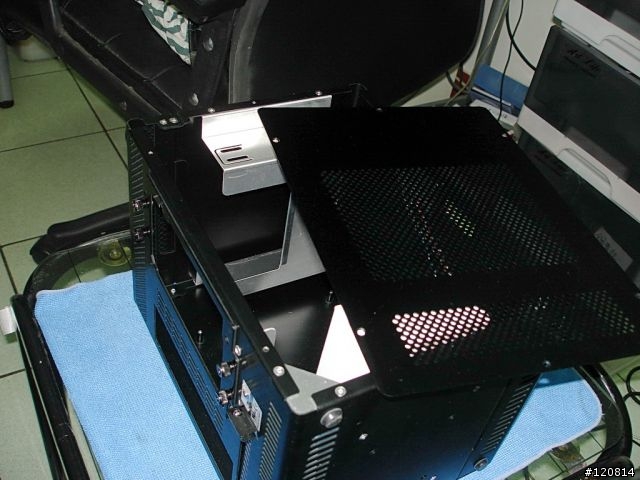

打開側板~側板螺絲真的很容易滑牙...拆裝請務必小心
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

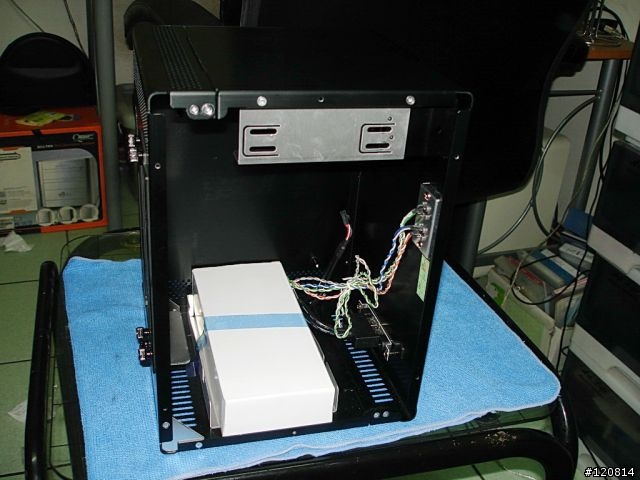

內部

免鎖螺絲硬碟架

黑化的電源背板~
因為官網展示圖跟前人的開箱文都是銀背板...本來有點擔心的A_A+
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

再來換主機板~開吧開吧~

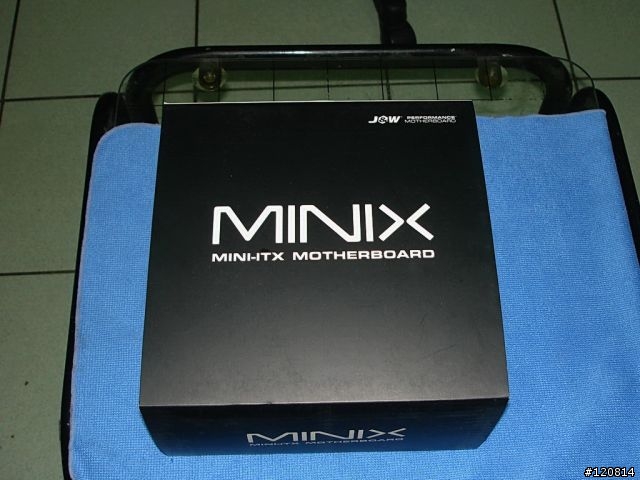

細緻美觀的外盒
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

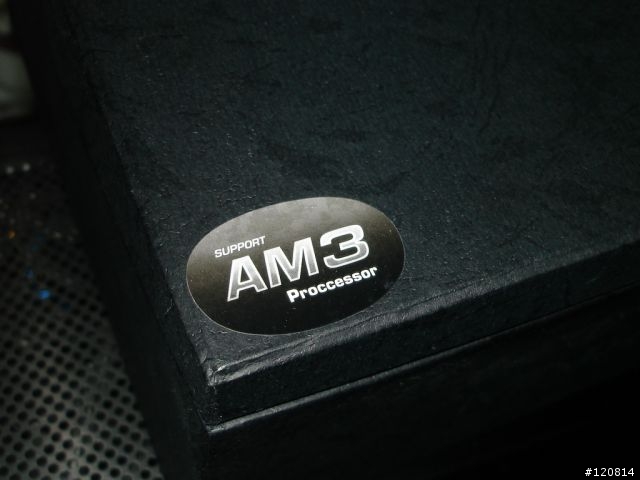

AM3 support
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

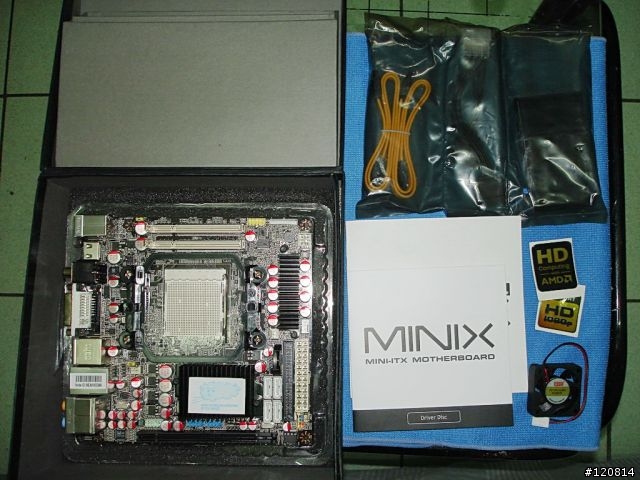

全附件~有2張不錯看的貼紙跟沒啥用的北橋風扇
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

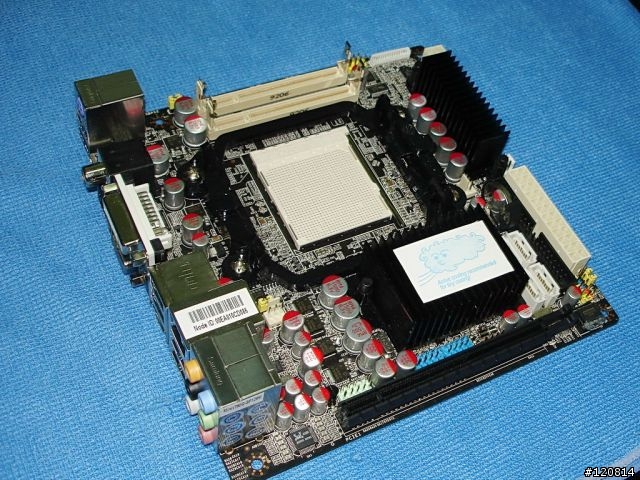

主機板本體...真可愛料又上的滿滿的...像藝術品一樣@@...
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

先來個裸測吧~

喂!這是啥XD!?

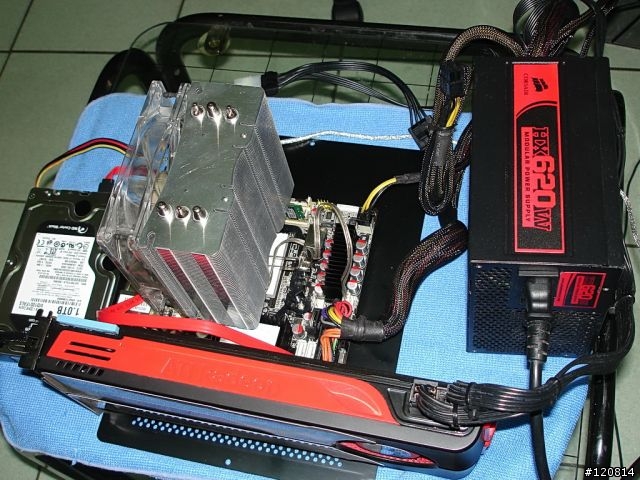

在M-itx版子上裝塔跟5870也只是剛好而已啦-3-y~ 蓋個高樓先~

真的能插125W的955開機嗎?...

就來開看看吧...真的可以耶

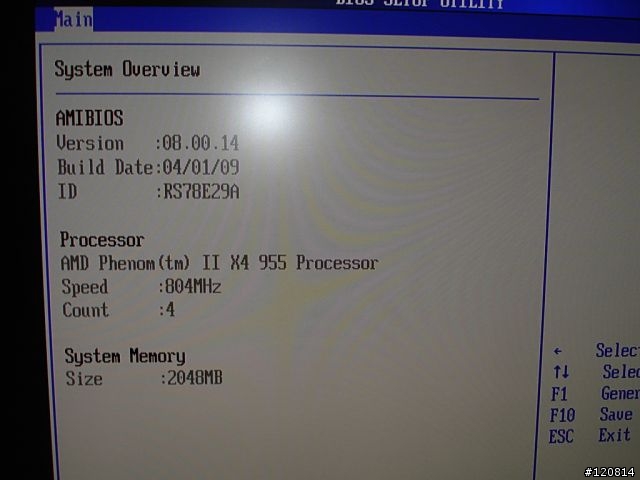

bios辨識:X4 955
只能顯示800mhz而不是正常的3.2G,而且會強制不能開機...囧只能進bios看看爽而已
心臟夠大的人拿C3的945或955來拼一下說不定玩得起來...

因為不能插955,只好乖乖上620吧

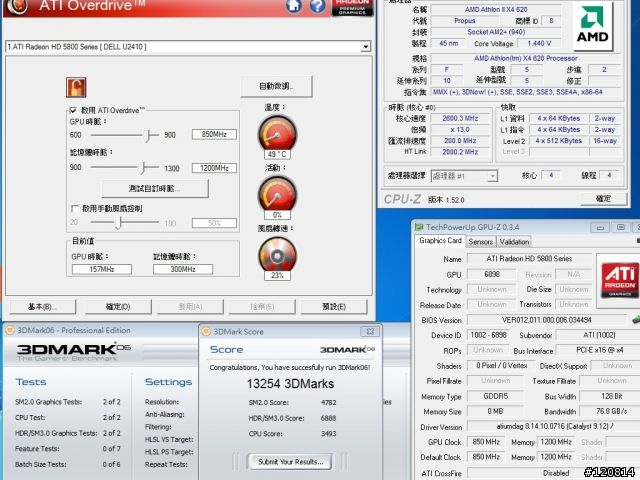

3豬06分數XDDD
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

5870好威!! 跑PCI-E4X都電死一堆人阿喂! 囧

不玩了...乖乖上機吧...

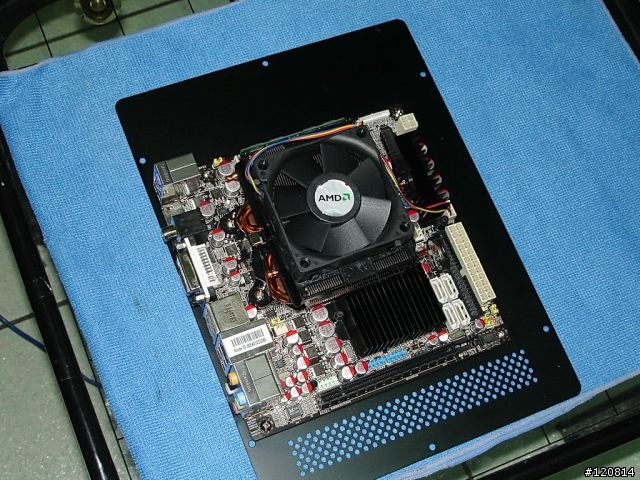

把右側板拆下來裝上主機板

經實測發現620原廠散熱器在低轉下無法承受高負載摧殘-.-||
所以換成955原廠雙導管散熱器...壓制成果還算不錯 [分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

因為這張主機板bios可以PWN定轉,不必擔心高負載飛機起飛...
當然要能保證溫度別失控就是了

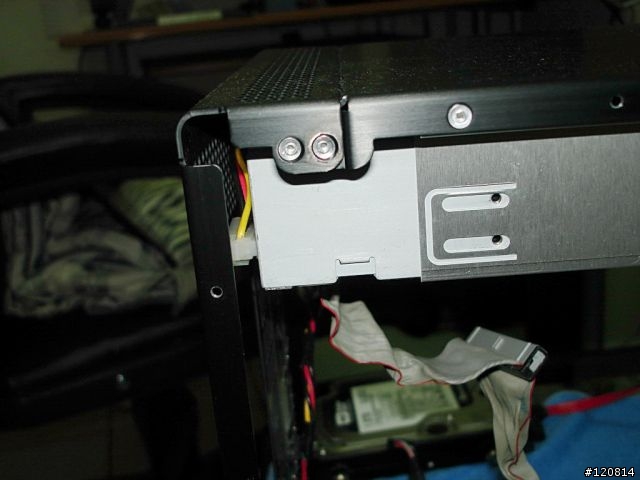

把光碟機放進去
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

不愧是僅深21的殼...我的老光碟機CR40會卡電源線進不去阿XDDDD
偏偏就這台外型最適合鋁外殼了Q_Q
只好用延長線接了~先把排線配置先處理好,免得power放進來卡線

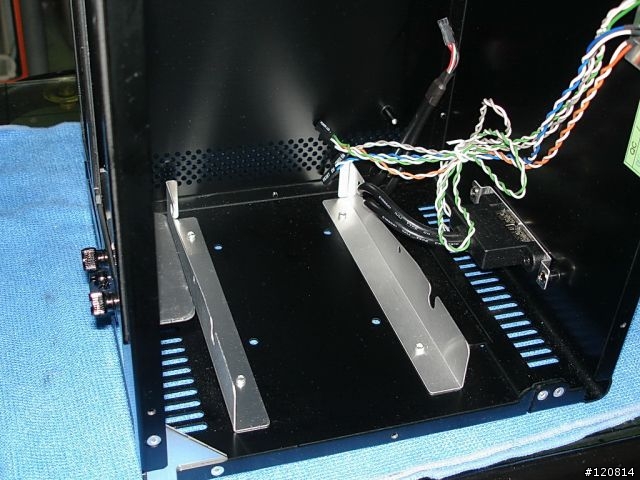

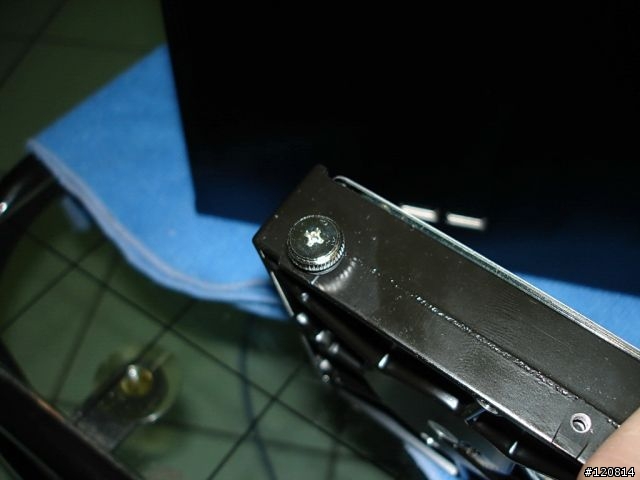

聯力老梗的硬碟架螺絲
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

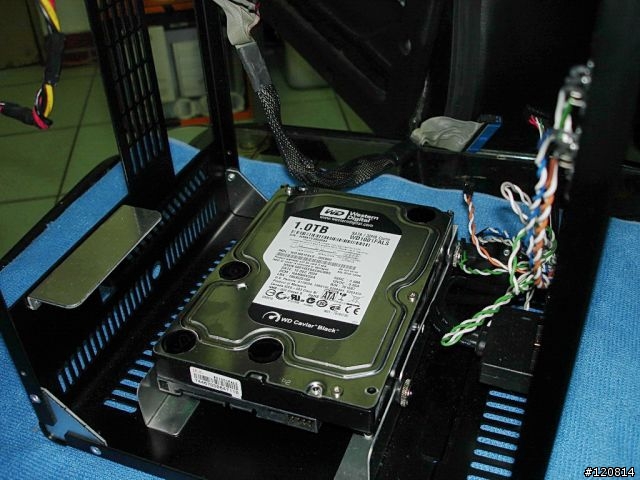

駕駛艙塞入~!

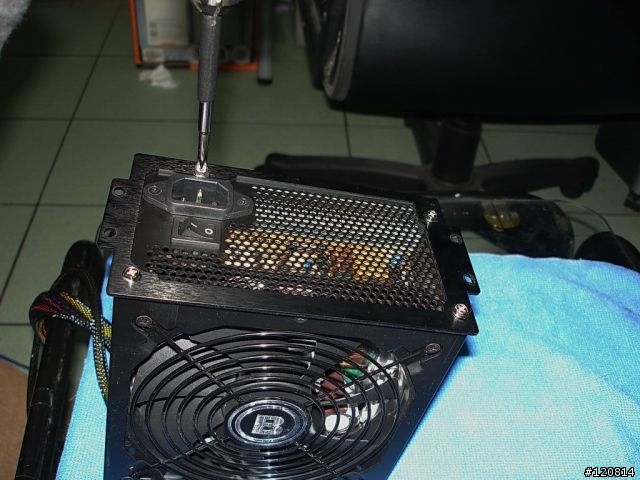

將power鎖上背板
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

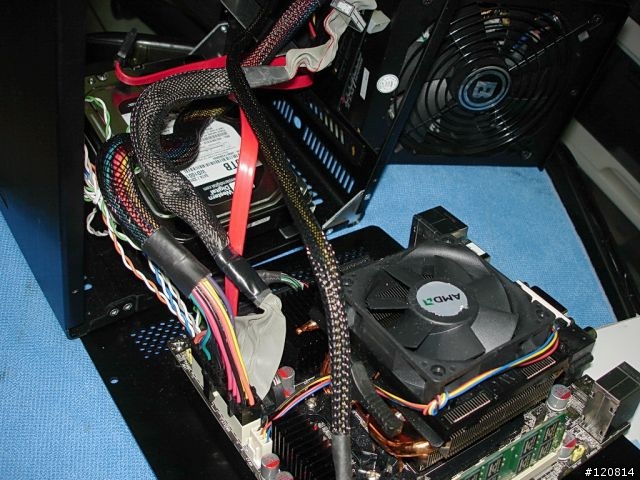

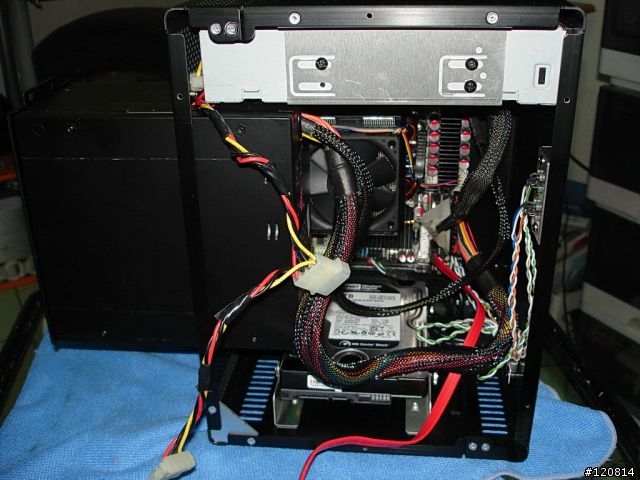

將所有線路先接上主機板
沒先接好的話,主機板放進去連放手指的空間都不一定有...
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

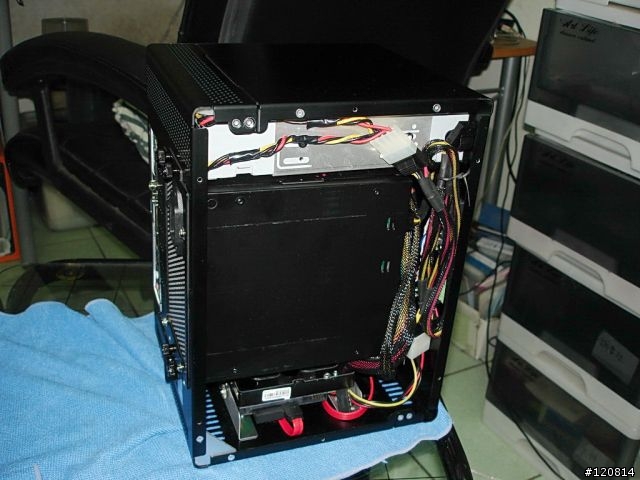

右側板鎖上後轉過來就變成這樣
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

稍微整個線就可以把power放進去了
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

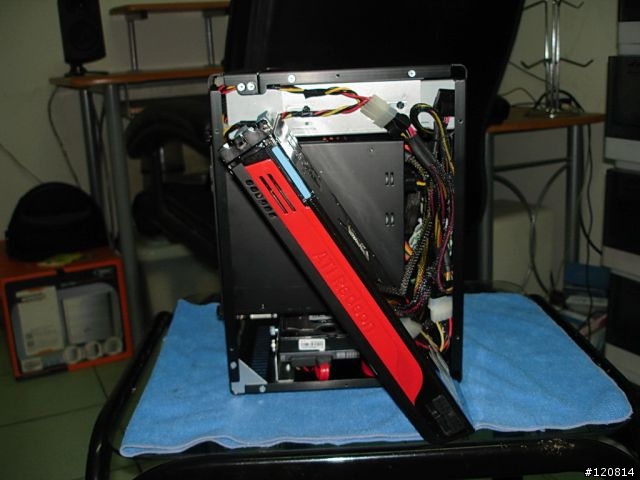

最後當然別忘了插上顯示卡
沒插的話要怎麼讓三豬破萬分呢??....
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

...
..
.
對不起...還是把它忘了吧

[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

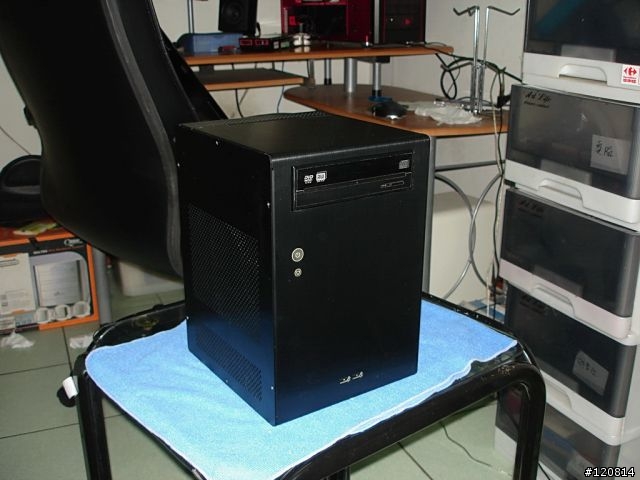

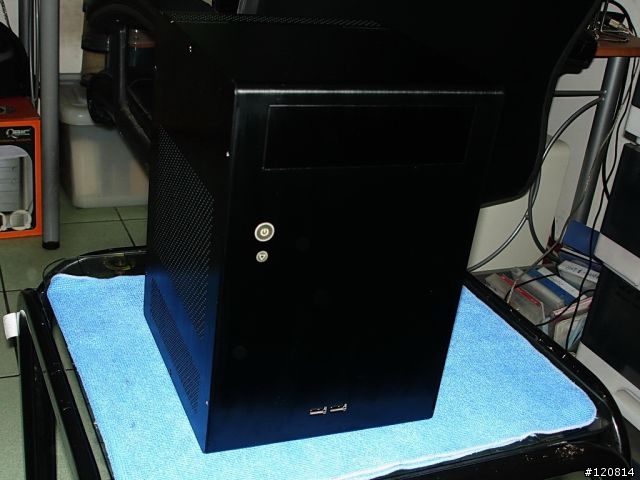

鎖上側板,完工~

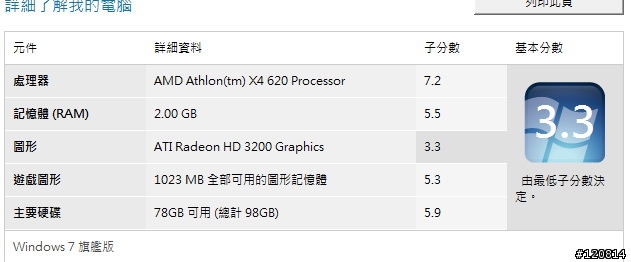

win7裝置分數
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

總結~
誰說小主機不是只有笑能,就是難以搭配呢~?

除了擴充性以外,其他該有的這小玩意跟一般的入門菜單比起來也毫不遜色
總體售價也沒貴到哪去(就板子貴個1k,RAM是nb用以外,其他全配件流用)
而省下來的空間=無價
送給妹的好人指數=無限
對不抱著電腦無法入睡的人來說更是大大的減輕負擔XD
以上~感謝觀賞XD~

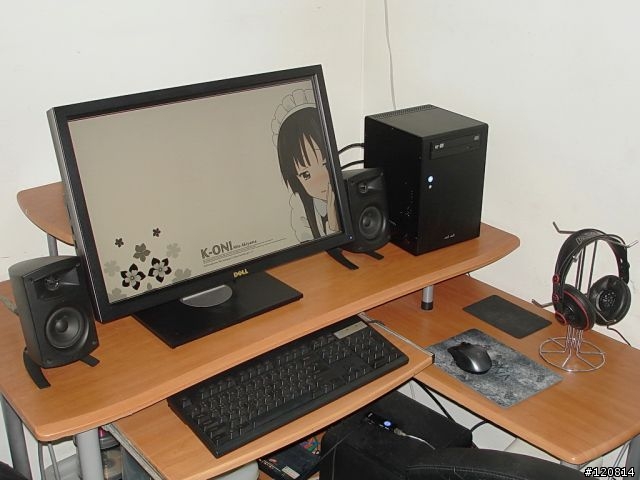

附上完整上機照
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

Mio:"我...我才不是為了你組的喔..."

追加一張火辣辣圖
[分享]小主機也能有好效能 ~ 附加聯力PC-Q07開箱

2010-01-17 12:57 發佈

文章關鍵字主機附加聯力開箱效能 PC-Q07

DR3100柴聯自強號

DR3100柴聯自強號
個人積分：2475分
文章編號：17034220

2475分

2樓

2010-01-17 19:22

neitia wrote:

...
..
.
對不起...還是把它忘了吧
...(恕刪)

笑死我了,怎麼差那麼大...

這是

duxon74321

duxon74321
個人積分：0分
文章編號：17070855

0分

3樓

2010-01-19 14:49

這樣子感覺似乎最基本的4670也塞不進去那機殼裡面...
認真的問樓主一下...
這樣的配備在40吋的液晶螢幕上撥1080P的影片順嗎?
因為我也有考慮參考您的配備來添購..
感謝..

leronic

leronic
個人積分：0分
文章編號：17071830

0分

4樓

2010-01-19 15:37

其實小弟最近也是組了一台itx小機來玩看看，當初也是在amd及intel中想了好久，不過後來還是敗入intel裡了。
小弟的配備是：
主機版--> aopen nMCP7AUt-U mini-ITX ---> 相當冷的板子，是以nvidia ION 晶片組，沒什麼人在談論，當初也是先當白老鼠
CPU --> INTEL Q8400
RAM --> DDR2 2Gx2
HD--> WD 1TB
機殼 --> 銀欣 sg05 (白色) 當初也是很久沒自組電腦，一時還弄了笑話，不知20pin 及24 pin的差別。
最後，為了這台還找了一個slime multi dvd -r/w(吸入式)，自已把面板噴成白色。
終於搞完之後，女王也心滿意足的玩他這台專屬電腦。
果然，DIY 是無價(用心用腦又花時)，但是回頭想想這台所花費的價錢(真的淚屎吞肚內)，超支快30%，不過女王有爽就好!!!

對了，在此不知有沒魔人可回覆一下我小小一個問題，就是我當初購買的dvd -r/w 是屬於notebook ide規格，因為主機版就只有sata介面，所以當初用了一個ide轉sata的轉接板，在光碟讀取皆沒有問題，可是在燒錄cd-r 或是dvd -r，大概只進行到6~8%時，就會回報錯誤，完全燒錄不進去(不管是酒精或是nero)，不知是否可以幫我解答一下呢。

T42p

T42p
個人積分：1118分
文章編號：17071898

1118分

5樓

2010-01-19 15:40

duxon74321 wrote:
這樣子感覺似乎最基本...(恕刪)

仔細看完照片後，有一個小疑問....

POWER是不是該反過來裝會比較好?

側板在POWER的位置做了一大片通風孔，應該把POWER風扇入風口對著這直接從外側吸風再由後方排出會比較好，不會跟CPU風扇一起搶風。

neitia

neitia
個人積分：164分
文章編號：17073468

164分

樓主

2010-01-19 16:58

T42p wrote:
仔細看完照片後，有一...(恕刪)

idle下是沒差...不過全速的時候
POWER會搶風沒錯....只是會搶熱風

所以簡單的說就是個兩難, 你要CPU熱掛,還是POWER熱掛這樣而已

當然正反我都試過,放哪面只是看自己心情
會放反面的原因是...至少我還能靠他知道熱風有排出來而已 orz

~

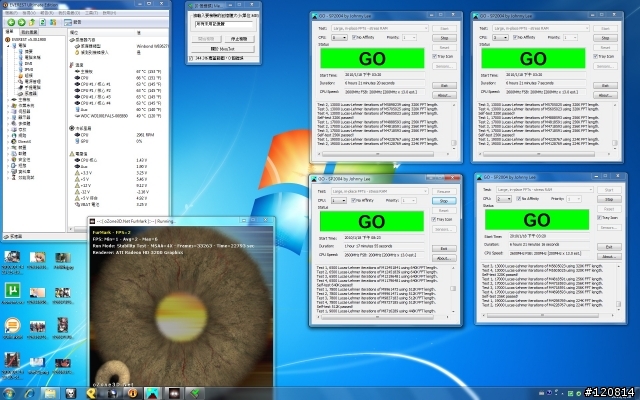

另外提供CPU風扇定轉3000轉下,sp2004四開+furmark+memtest同時開啟溫度

原圖http://ppt.cc/VV2y

以這種外在條件來說我覺得表現很棒了
不過硬碟是熱了點...idle還好,但整個熱起來的話,幾乎散不掉XD
簡直逼我倒過來放嘛....

考慮到散熱的話 SG05應該會明顯好一些
不過我是純粹考慮爽度的人啦-3-y~~

--
另外回覆3樓的~
1080P? 有何不行 ^++^

就算不開硬解,軟解都有辦法吃了...

8315

8315
個人積分：19分
文章編號：17237072

19分

7樓

2010-01-27 23:22

N大又有新玩具了唷~~~好羨慕喔

前幾天也組了台電腦放客廳給老媽上上網

原本也是相中ITX規格的

不過最後改成M-ATX的

機殼沒有買聯力的了(礙於電視櫃深度只有36CM)

最後選了銀欣的SG-03

自己內部黑話前衝孔網和側衝孔網橘化

SG-03的底部硬碟架和面板還真的是整塊鋁下去加工的

不過.....其它的鋁板就是比P-50R薄感覺就是一個軟

組了一台大機殼和一台M-ATX的小殼

還是感覺大機殼比較優

至少整線容易多了(老媽的電腦根本就沒整線阿，只是塞到邊邊而已XD)

huangle

huangle
個人積分：66分
文章編號：17439988

66分

8樓

2010-02-07 9:46

J&W 780G-SP128M哪裡買的?

victorlin11

victorlin11
個人積分：155分
文章編號：17445409

155分

9樓

2010-02-07 17:37

哈哈哈~~~~~
版大真的太幽默了，竟然把5870裝在ITX上面

為啥都沒有人發現這好文章呢?
都被埋沒了........真可惜

累積太多的Galgame玩不完啦~~~!

sandiago08

sandiago08
個人積分：52分
文章編號：18146346

52分

10樓

2010-03-16 23:50

這篇文章雖然寫的很幽默，但是價值很高呢

原來這張版子真的可以上620這顆CPU，謝謝喔！
