前置音效介面接法？

幫家人組了文書處理機
卻一直卡在前置音效沒聲音
在此請教各路高手指教了

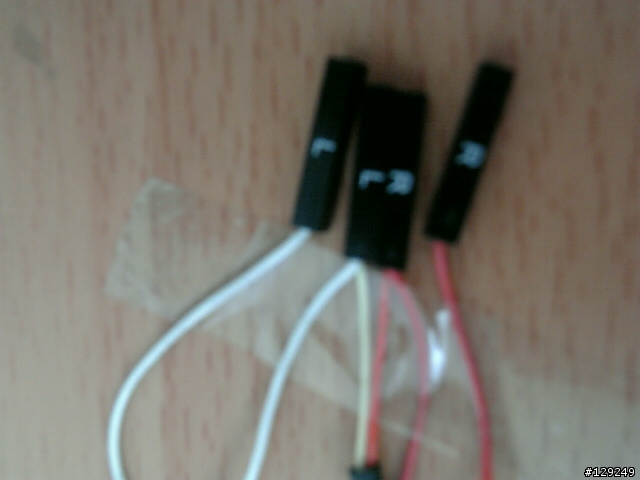

1.耳機接線
紅(R)白〔L〕各一條　尾端再各自分出兩個母接頭

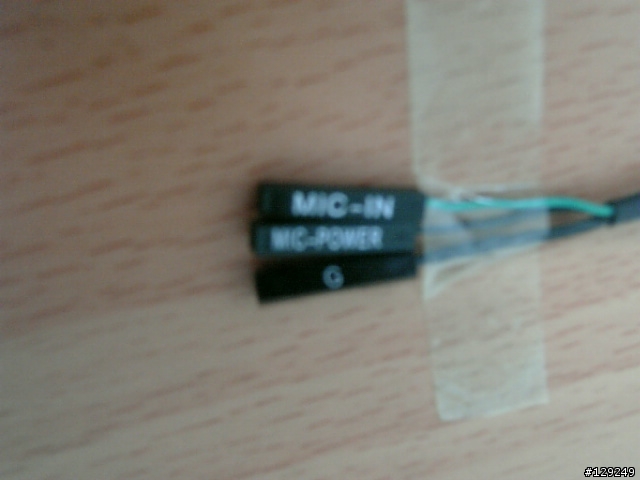

2.mic接線
由上而下是mic-in
mic-power
G

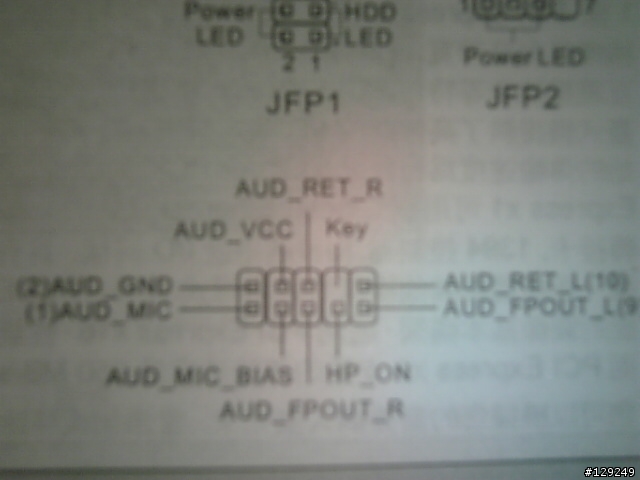

3.主機板上的接腳解說



--------------------------------------------------------------------------------------

耳機部份把紅接上AUD_FPOUT_R 白接上AUD_FPOUT_L , 沒聲音
ｍｉｃ部份mic-in接AUD_MIC , G接AUD_GND , mic-power接AUD_VCC ,
不知這樣接對不對？
