大問題~組譯程式~

─═★190米♂
個人積分：0分
文章編號：11470604

0分

樓主

2009-04-17 21:43

小弟我是名高中生
最近在做專題
需要燒AT89C2051IC
燒進去要用HEX檔

問題開始打好了MCS_51
用了AJON51
轉副檔名ASM和LAST
最後轉HEX檔

也燒進去不過測試此IC電路都失敗

小弟我懷疑是否我轉檔方式出錯

聽很多人說轉檔先用純文字用啥執行檔組譯/連結程式一步步給他轉下去
這段我不是聽的很懂

我懷疑就是這個地方我有可能出錯
但我不懂，也看了不少書就是沒看到寫這段

想請M01版上高手大大幫小弟解決這個問題

2009-04-17 21:43 發佈

文章關鍵字問題譯程式

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：11471168

2514分

2樓

2009-04-17 22:20

─═★190米♂ wrote:
小弟我是名高中生最近...(恕刪)

這樣說很難判斷問題出在哪裡！

「測試此IC電路都失敗」因素很多.....程式邏輯是否有問題？組譯之後是否有錯誤產生？HEX檔案格式是否正確？燒錄是否正確？燒錄程式有些讀取HEX檔有些讀BIN檔？測試電路是否正確？

初學階段最好有模擬器會省掉很多時間，直接燒錄測試最好先寫一段小程式來驗證電路，越短越簡單越好，比如一個迴圈一直讓某個PORT輸出一直ON-OFF，然後觀測這支腳是否有正確輸出，以這樣來驗證待測電路是否能讓單晶片正常啟動..........

─═★190米♂

─═★190米♂
個人積分：0分
文章編號：11472235

0分

樓主

2009-04-17 23:12

我能確定應該電路沒問題
燒錄檔是HEX檔我也能確定

不過我電路圖有點複雜
不太能用模擬器模擬

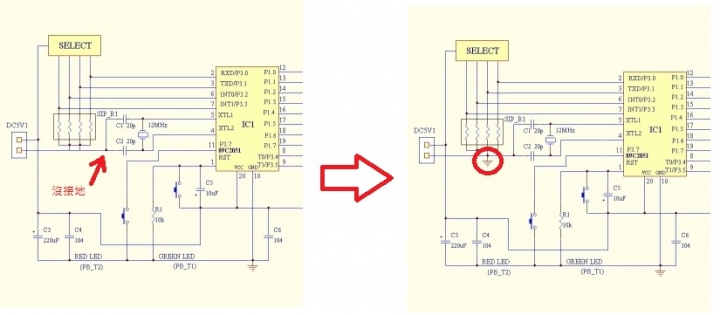

如下圖

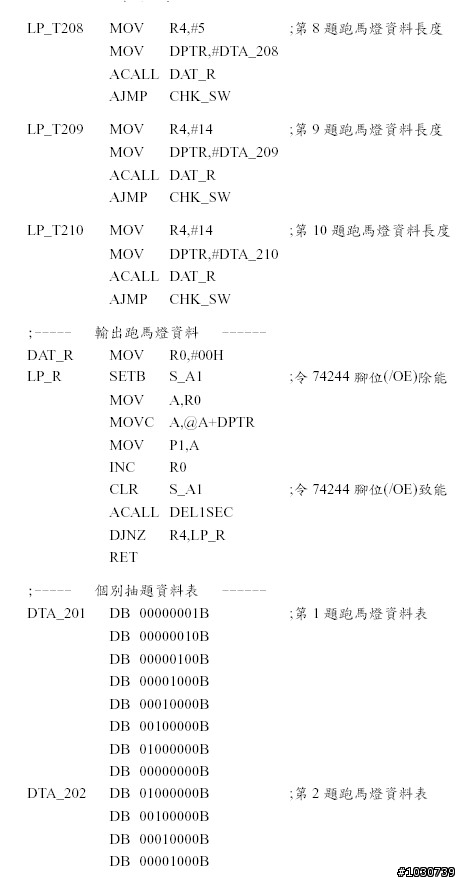

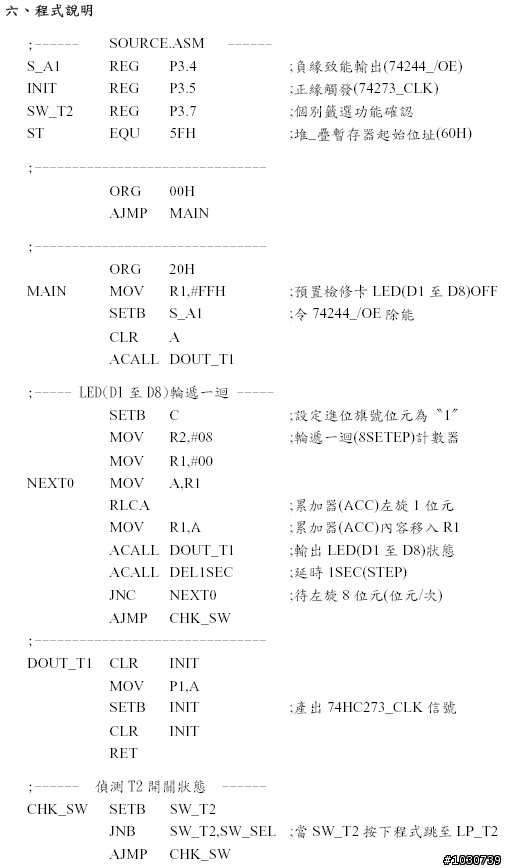

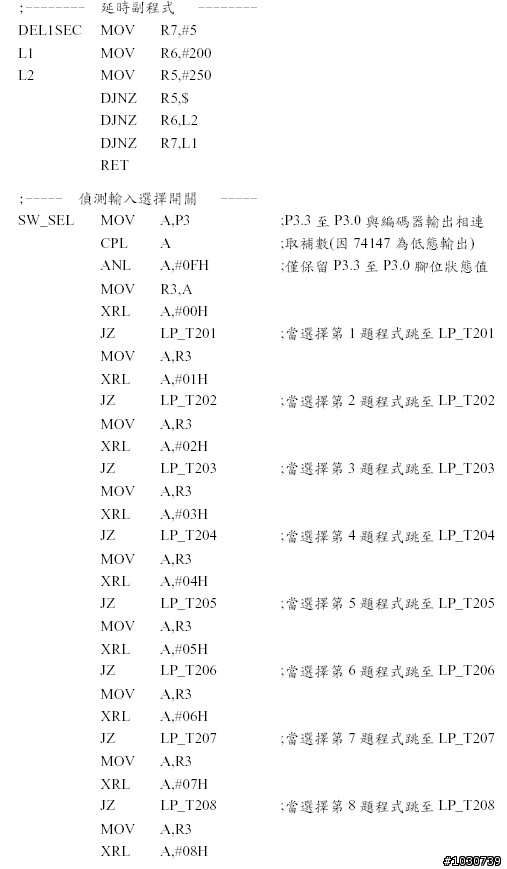

程式如下有點亂~抱歉

TitanLiu

TitanLiu
個人積分：19分
文章編號：11475172

19分

4樓

2009-04-18 2:19

─═★190米♂ wrote:
小弟我是名高中生最近...(恕刪)

太久沒有玩8051了!!
映像中還有個BIN檔才對
那時是用X8051 將ASM檔轉成OBJ
再將OBJ跟LIB檔link起來
再轉BIN跟HEX

不曉得有沒有跟AJON51一樣!!
程式是你自己寫的嗎??
看你這個程式好像在全X書籍裡有看過!!
如果是照書打的原則上不會錯(除非你手誤)

這線路還好!!不會很複雜
你要不要先找找軟體模擬器來試看看阿??
對了,那是接RS232還是印表機輸出阜阿(眼睛打結看不太出來)
如果是RS232應該還有個編解碼IC才對!!

以上如有說明錯誤請其他先進指正!!
