G和L和N中間隔者電容是接再一起的,AC 輸入級接地腳有上 y 電容，底下 X 電容串接正負極,因為電器機殼必須接地,所以你家沒接第一定電你的,但你家如果有接地,電磁波就會因為接地被機殼屏蔽掉,電磁波就不會跑出來,而且突波吸收器需要接地才會有作用

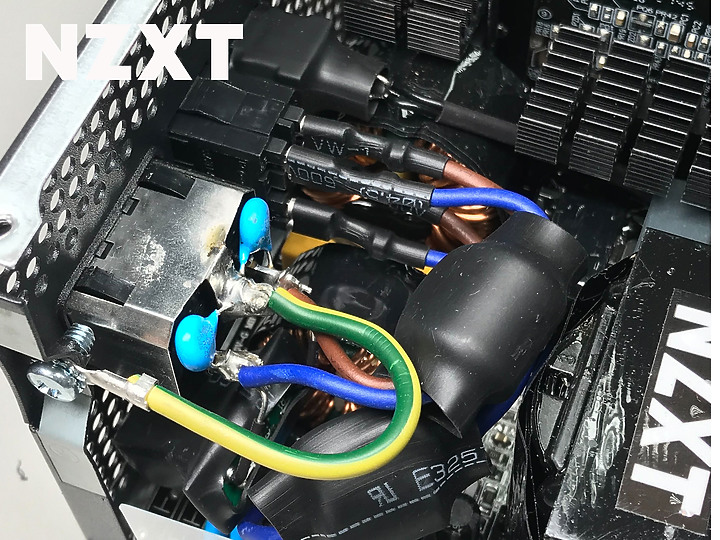

AC 輸入級接地腳有上 y 電容，底下 X 電容串接正負極，並有放電 IC 控制。磁芯包覆熱縮膠圈，開關 Switch 方面也有上熱縮套，零轉 Switch 開關也包覆絕緣，降低瞬切影響。
突坡保護器大部分都必須接地,避雷器接地電阻值 100Ω以下,不然無法排雷
https://www.ta-wei.com.tw/product_cg301464.html
https://www.bsmi.gov.tw/wSite/public/Attachment/f1260155913266.pdf
(1)瓷製型避雷器 LA[圖 6]
利用特殊的『間隙結構』，平常開路並未導地，一旦突波電流經過避雷器並
聯端，產生的突波電壓，使間隙放電導通，將突波電流導入地面。
(2)氧化鋅避雷器 LA
為一半導體材質，類似齊納二極體特性且無間隙構造，平時不導通，一旦突波電
流經過並聯端，產生的突波電壓，促使其電壓漰潰導通，突波電流順利導入地面，
因具有較大的排雷能力，已成為目前市場主力。
(3)突波吸收器 SA
單靠避雷器進行雷擊突波吸收，可能由於下列原因，造成排雷不良，故需進
行後衛保護，突波吸收器自然應運而生，基本上它是一個大容量變阻器
(Varister)，具有類似非線性電阻特性，可持續承受高電流衝擊。
a.避雷器容量不夠
無法完全排雷，造成部份雷擊突波滲入配電系統，經由變壓器傳送至低壓
側，燒毀連接在電源上的低壓設備產品。
b.接地網電阻設計太高
雷擊突波導入地面後，若建築物設計的接地系統電阻太高，便無法迅速排
雷，此時地網電位湧升，將部份雷擊突波反射回來。
免接地避雷器
https://tw.bid.yahoo.com/item/%E7%80%9A%E7%B6%AD-%E9%81%BF%E9%9B%B7%E5%99%A8-%E5%96%AE%E8%BF%B4%E8%B7%AF-CATV-CCTV-RF-%E9%81%BF%E9%9B%B7%E5%BD%88-%E5%AE%89%E8%A3%9D-%E5%85%8D%E6%8E%A5-100816821471
https://www.ruten.com.tw/item/show?21621760527919
蔡x翰想你1235monkey猴子
Newman.Chen wrote:
新式插頭已經有分大小(恕刪)
接到鐵窗小心燒起來,還是必須接地到地底下
https://ws.e-land.gov.tw/001/2015yilan/228/webarchive/9513/f5b81a00-a8e4-4db1-a089-58333c5c844e.pdf
蔡x翰想你1235monkey猴子
在降低EMI設計中，有兩顆小電容是跨接火線與中性線之間，然後接地(導到機殼)來消除高頻共模雜訊，由於兩個電容容量差不多，若沒做好接地的話，那麼機殼就會帶著1/2市電的電位(約60伏特)，手摸到或皮膚觸到就自然而然會感到觸電感，不過那電流很小，被電到是不會導致生命危險的...
