～～～～～接上法拉利來測試單顆的ＷＤ　５００ＧＢ　ＲＥ２　～～～～
測試環境：　１　小弟已經改裝過的ＦＲ４００５　與　ＦＲ４００５上的ＵＳＢ
　　　　　　２　ＳＡＴＡ　轉　ＵＳＢ
　

外接電源
　
　

　
　

ＵＳＢ２.０　與　ＳＡＴＡ　轉接線
　
　

拉進一看！　還蠻詳細的燈號！
　
　

與法拉利合體的結果！！！
　
　

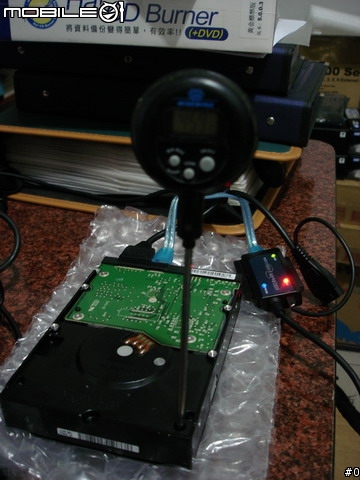

運作溫度！！
　
　

45.9
　
　

ＵＳＢ傳輸速度！
　

亮哥

亮哥
個人積分：18分
文章編號：2415998

18分

12樓

2007-03-04 23:29

過年期間入手了一只NAS,也是給它跑RAID5,裝了四顆和您一樣的WD企業級500G,光是第一次CONFIG,就跑了二天二夜.但是對於整理資料及資料的維護大有幫助.1.5T容量現在剩不到400G啊.當資料愈來愈多時,愈覺得集中管理及保護的必要性.

wst2080

wst2080
個人積分：540分
文章編號：2416067

540分

樓主

2007-03-04 23:39

～～～～接上　青雲的　７５４主機板做測試～～～～～～～
測試設備：與　更換下來的ＦＲ４００５引擎去處　一樣，只有硬碟方面以ＣＦ轉ＩＤＥ的方式運作，再搭配創見４Ｇ　１２０Ｘ的ＣＦ記憶卡！
［小心黑心貨］ＣＦ轉ＩＤＥ，由於這個原因，小弟有用三用電錶來測量過這種轉接卡，結果電源要反過來接才是正確的！
　

這是測試平台！
　
　

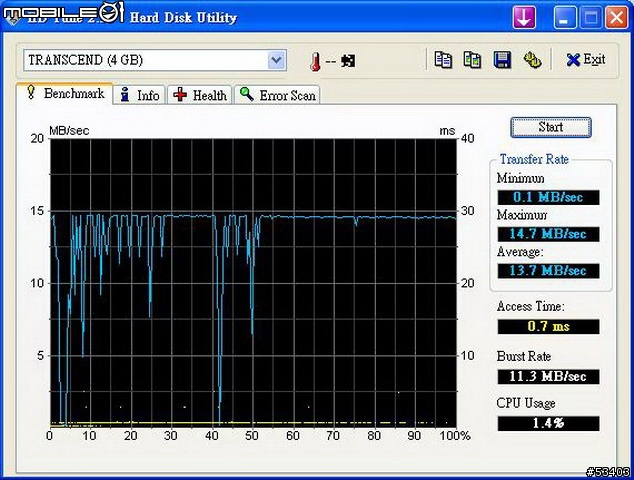

這張ＣＦ轉ＩＤＥ　＋　創見１２０Ｘ　４ＧＢ記憶卡
　
　

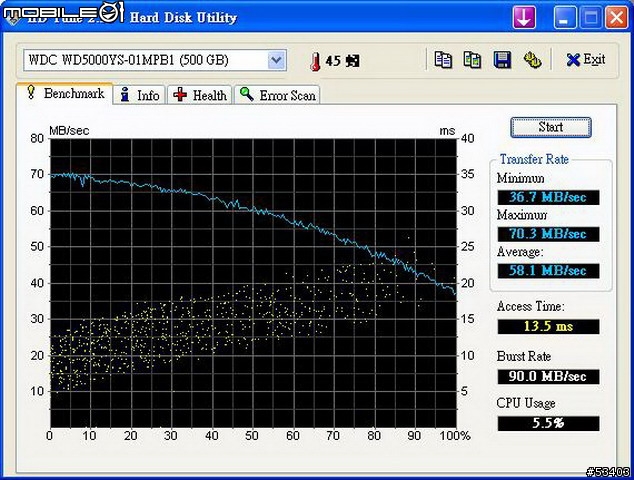

將原來的ＳＡＴＡ轉ＵＳＢ的相關線路移除！　直接將ＷＤ　５００ＧＢ　ＲＥ２裝上ＳＡＴＡ排線到此片主機板上的測試結果！
　
　

使用USB接上青雲主機板的測試結果　
　

　
　

wst2080

wst2080
個人積分：540分
文章編號：2416122

540分

樓主

2007-03-04 23:41

~~~~~~~~建立完成的SR6600 + 500GB*5 (RAID5=2TB) 接上青雲754主機板~~~~~~~~~

USB 的測試
　
－－－也為了這台，跑去買＂ＩＥＥＥ１３９４Ａ＂的卡與１３９４Ｂ（９Ｐｉｎ）　轉　１３９４Ａ（６Ｐｉｎ）的聯接線！
　

跑去買ＩＥＥＥ１３９４Ａ的介面卡！
　
　

喔！？　號稱雙ＴＩ晶片！
　
　

由於ＳＲ６６００上面ＩＥＥＥ１３９４連接介面為ＩＥＥＥ１３９４Ｂ，與市面上的不太相同，只好跑去找找這種線材！
　
　

測試結果！！！
　
　

結果也順便買ＳＴＡＴ轉ｅＳＡＴＡ的介面轉接板！　可惜的是不知道為何這塊主機板ＯｎＢｏａｒｄ的ＳＡＴＡ抓不到　插入ｅＳＴＡＴ　２ＴＢ　的ＳＲ６６００哩！
　
　

阿胖技研,專研資訊相關技術!

wst2080

wst2080
個人積分：540分
文章編號：2416320

540分

樓主

2007-03-05 0:15

～～～～～～～～～～～～～ＳＲ６６００監控介面～～～～～～～～～～～～～
當然，如此貴重的東西敗入手！　當然想要隨時隨地監控他的狀態！　雖然他也有蜂鳴器會逼逼叫！　不過也想看看能夠從控制器得到些許的相關資料　與　控制的選項～！
　
　

最傳統的就是從面板上來控制或得知相關的資訊！
　
　

以Ｃｏｎｓｏｌｅ的聯接線（ＣＯＭ）連接進去！　如同高階的磁碟陣列櫃的控制方式！
　
　

利用一台電腦當作Ｃｏｎｓｏｌｅ　Ａｇｅｎｔ　！　首先要將Ｃｏｎｓｏｌｅ（ＣＯＭ）的聯接線給予連接上去之外，並且要在該連接電腦安裝Ｗｅｂ　Ａｇｅｎｔ給予啟動來提供監控ＳＲ６６００的服務！ＣＯＭ２ＷＥＢ　Ａｇｅｎｔ
　
　

這就是從遠端來利用網頁瀏覽器觀看ＳＲ６６００的狀態！　亦可用此介面來操控ＳＲ６６００！
　
　

小弟已經將IP改成 192.168.0.150
　
　

藉由網頁瀏覽器瀏覽此ＩＰ，也是可以得知此台ＳＲ６６００的資訊或是操作相關設定組態。
　
　

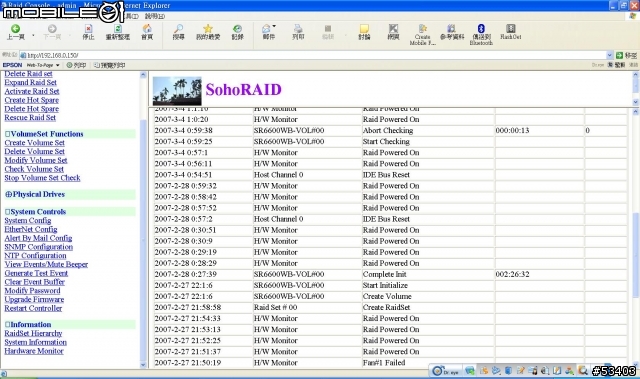

可以觀看ＬＯＧ的狀況！　可以看到小弟建立ＲＡＩＤ的紀錄！
　
　

亮哥

亮哥
個人積分：18分
文章編號：2416515

18分

16樓

2007-03-05 0:41

Thecus有一台也是五ＢＡＹ的NAS,也支援RAID 0,1,5,6,10等,但空機價格好像比這台少個幾千元.而且是一台真正的NAS.但不同產品定位取向不同,這台看起來比較像儲存外接盒,但若要透過網路分享,變成還要將電腦開機纔行.似乎有點不方便?
不知大大是什麼原因最後決定買RAID儲存盒而不是RAID NAS?

wst2080

wst2080
個人積分：540分
文章編號：2416592

540分

樓主

2007-03-05 0:57

亮哥 wrote:
Thecus有一台也...(恕刪)

　
應該選這台的原因是＂ＣＰＵ速度＂！　啥？！
　
沒有啦！　其實銳安也有出ＳＲ６５００！　已經算是可以符合小弟的需求！
　
只是想說日後的需求會不會到ＲＡＩＤ６的境界（可能要等Ｈｉｔａｃｈｉ　１ＴＢ的硬碟吧！）
　
再來就是這台也算是銳安新推出來的產品！　之前公司有在使用銳安科技的磁碟陣列，對於銳安科技的產品，小弟是充滿信心！　現在這個公司規模比較小，採用的是威達電的ＮＡＳ！　缺點就是要手動的＂ＡＤ＂同步化（畢竟它是Ｌｉｎｕｘ的核心阿）之外，並且在於硬碟發生故障的時候，插入新品硬碟時並不會自動＂重建ＲＡＩＤ＂！　而是必須將所有資料備份出來後，再行將該原先的ＲＡＩＤ組態給予刪除，並且再度的給予重新建立ＲＡＩＤ。　

阿胖技研,專研資訊相關技術!

錫人

錫人
個人積分：16分
文章編號：2416807

16分

18樓

2007-03-05 1:48

sata有問題???
如果是只抓到到一顆硬碟.就是晶片不支援Port Multiplier(1 vs N)
SATA晶片要支援Port Multiplier樓主當初應該連官網上那張SATA卡一起買才是.
主機板上的晶片好像幾乎沒有做這個功能的.所以買的那片內轉外的擋板沒用(但是應該能抓到其中一顆)
如果半顆都沒抓到.看看燈號會不會亮.沒亮就是6600沒抓到.重開一次6600看看
有抓到6600燈號應該會亮.風扇會動不算.

錫人

錫人
個人積分：16分
文章編號：2416905

16分

19樓

2007-03-05 2:09

打半天怎麼不見勒..懶的再打.長話短說

sata有問題?沒抓到?
1.sata晶片有沒有支援Port Multiplier(就是能夠"一對多"的技術)
如果沒有支援.只會抓到一顆硬碟.
主機板上的通常沒有支援.找使用sil3132晶片的用吧.

2.不會半顆硬碟都沒抓到吧?
我用內接的會這樣.應該是機器沒抓到.解決方式就不說哩.不關機的就算了.天天開關機的就退貨比較實在
外接的試看看重開電源有沒有用(外接盒電源)

dhdoong

dhdoong
個人積分：49分
文章編號：2417161

49分

20樓

2007-03-05 4:29

抓不到SATA的問題，只要在SR6600的LED控制面板上將Volume Set Attribute選單內的IDE Host channel改成"Ch0&1 Cluster"即可。

順道一問：你那張SATA轉eSATA的背板哪買的？我跑遍光華只找得到1 port的。
