請問這幾條線該怎麼接?

THEEND2021
個人積分：296分
文章編號：81451085

296分

樓主

2021-04-15 13:37

機殼:AIR X
機板:STRIX B550-F GAMING
請問這幾條線該怎麼接?

請問這幾條線該怎麼接?

請問機殼上的這三條線有辦法接上我的主機板嗎?
如果可以的話可否請教該怎麼接才好，謝謝

2021-04-15 13:37 發佈

浪锅先生
個人積分：41分
文章編號：81451254

41分

2樓

2021-04-15 13:48

左边是连3pin风扇的? 中间连电源右边像硬盘接口

waitinge

waitinge
個人積分：1145分
文章編號：81451384

1145分

3樓

2021-04-15 14:01

轉自歐飛 https://ofeyhong.pixnet.net/blog/post/224834658

問：我的主機板沒有支援RGB用的12V及5V 插座怎麼辦？
答：買RGB機殼或RGB風扇之前請先看清楚主機板是否有支援。

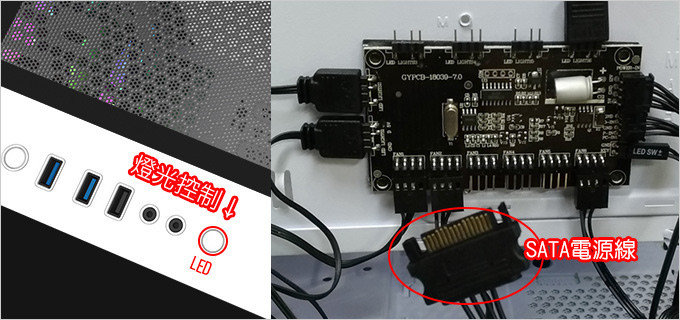

Air X 機殼有自帶RGB控制器，你只要把RGB控制器上的SATA電源線插到電供上就可以了，然後透過LED實體按鈕(切換)。

但如果您要同步燈效，那買主機板之前一定要看清楚，一定要買有支援5V 3PIN的主機板。
我先簡單如下說明：
．2017年第七代以後的電競主機板有支援12V RGB
．2018年第八代以後的電競主機板有支援12V RGB 及 5V ARGB

前面二個就是led12v及5V , 後面就是SATA電源線插到電供，主機板我找不到圖片及說明書你自已翻。

jjx874

jjx874
個人積分：6757分
文章編號：81451586

6757分

4樓

2021-04-15 14:18

你的主板是12vrgb的，不能接这种接头
插头3接到电源sata供电上即可

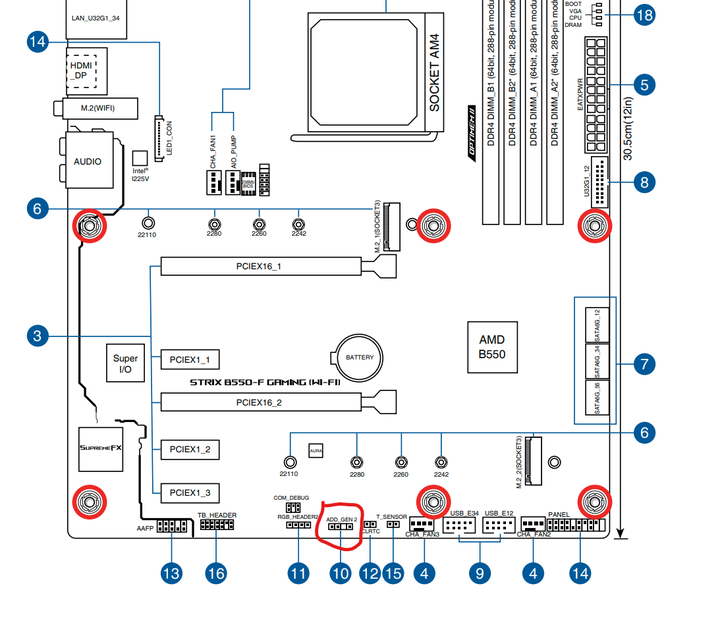

看了一下说明书，有5v rgb的接头，插头2接这里：
點我看大圖

點我看大圖

f5566f5566
個人積分：5分
文章編號：81451778

5分

5樓

2021-04-15 14:32

主機板底部中間有兩組白色的接頭左邊是4pin 12v rgb 右邊是3pin 5v rgb 你的第二條線插右邊第一條線是給技嘉主板用的第三條找SATA供電插就好

pc8801

pc8801
個人積分：10312分
文章編號：81453255

10312分

6樓

2021-04-15 16:19

就找到插的上去的地方接就是了.

THEEND2021
個人積分：296分
文章編號：81453832

296分

樓主

2021-04-15 17:00

浪锅先生 wrote:
看了一下说明书，有5v rgb的接头，插头2接这里：

感謝圖片支援

f5566f5566 wrote:
主機板底部中間有兩組白色的接頭左邊是4pin 12v rgb 右邊是3pin 5v rgb 你的第二條線插右邊第一條線是給技嘉主板用的第三條找SATA供電插就好

感謝文字支援，已經接好了

THEEND2021
個人積分：296分
文章編號：81453854

296分

樓主

2021-04-15 17:01

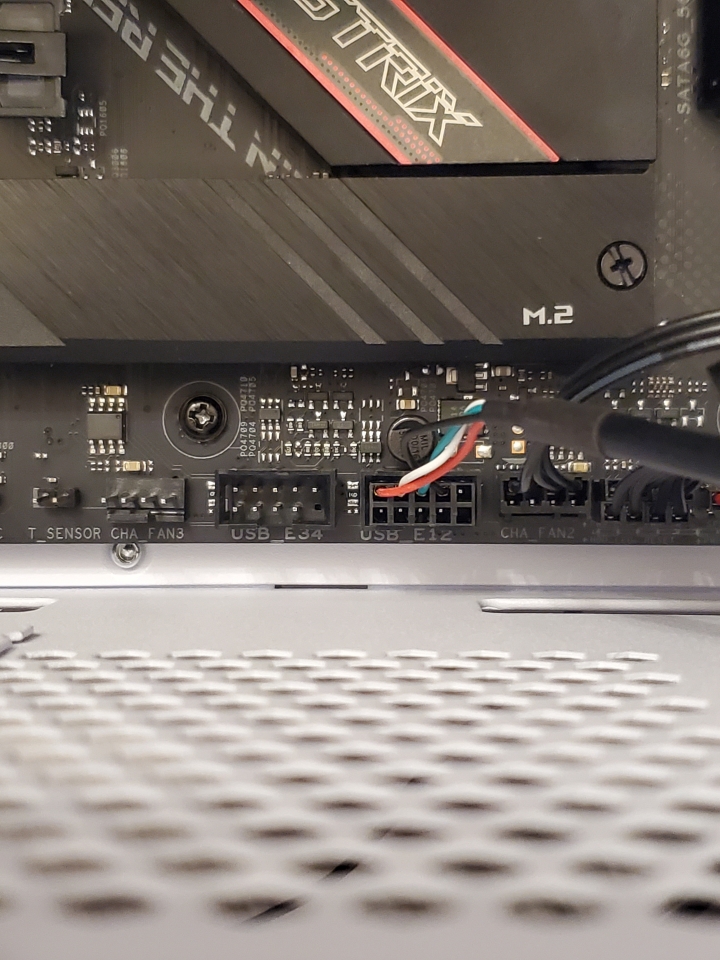

再請問一下機殼的usb電源這樣插是對的嗎

主機板上有兩組
USB E12
USB E34

但機殼拉出來的電源只有一組
我插在USB E12上不曉得是否正確?

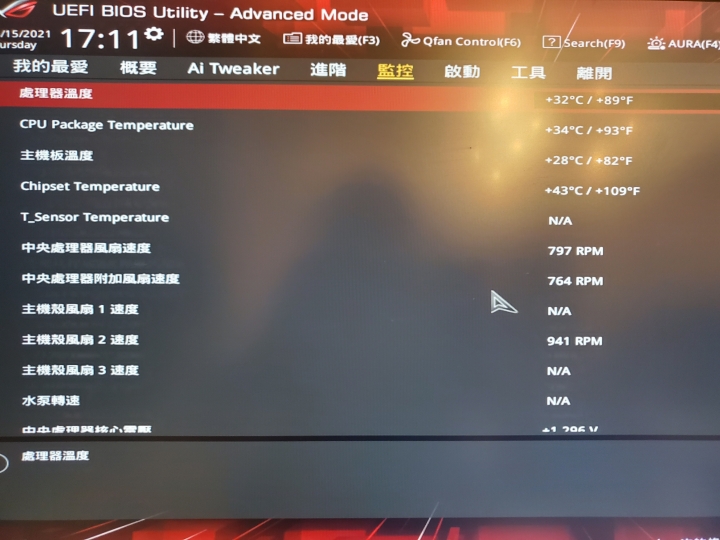

bios上機殼風扇只有一組有顯示轉速
請問是不是我漏接了什麼

waitinge

waitinge
個人積分：1145分
文章編號：81454882

1145分

9樓

2021-04-15 18:25

gaoi wrote:
再請問一下機殼的usb(恕刪)

usb2的沒錯，usb3.0有接嗎？機殼有自帶RGB控制器你機殼三個風扇前二後一都插在控制器上，

同步led2號線有三組主機板上面cpu風扇旁下面中間白色的二個，插在右邊那個，

現在圖面上cha_fan2那來的？bios顯示轉速的就是主機板cha_fan1.2.3由主機板自動感溫調速。

THEEND2021
個人積分：296分
文章編號：81455646

296分

樓主

2021-04-15 19:54

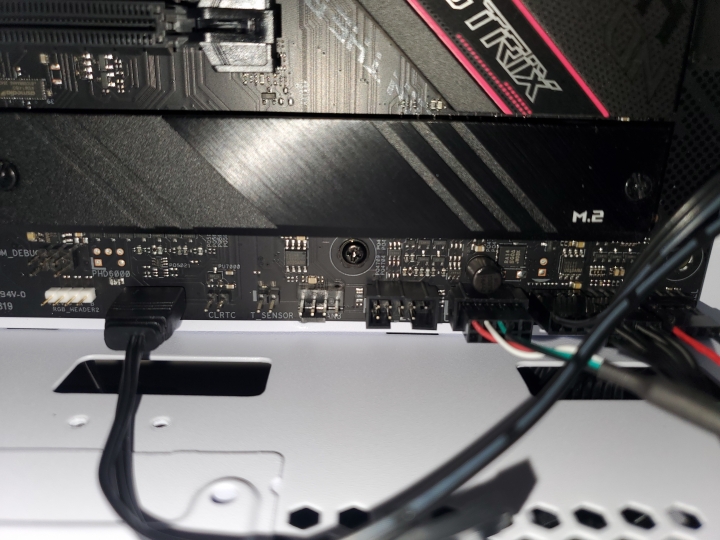

最後完工的狀態是這樣

剛剛再確認一次沒有沒接到的線
但不知道為什麼風扇1/3沒轉速...
