[自製機殼] 初嘗試｜松木機殼兼螢幕底座


大家好，我是Ahon。大一的時候組了人生第一台桌機，同時也產生了自己打造機殼的想法，不過礙於種種原因而作罷。最主要是因為財力不足，當時窮到螢幕要先跟別人借、顯卡也沒買用內顯玩Overwatch、硬碟靠一顆250G的SSD撐了好一陣子，後來才慢慢補齊。直到去年畢業之後，又想起曾經的夢想，趁著當兵前閒得發慌的幾個月時間，給陪了我將近四年的零件們換個新家！


先來看看原本的樣子，當初選了這款看起來很低調的機殼，其實也是因為便宜。我自己本來就不太喜歡RGB亮來亮去炫砲的燈光感，或是肌肉稜角線條的外觀，所以這款算是蠻順眼的，只差在沒有壓克力側蓋，看不到內裝很可惜。

配備
MB：微星 H97 GAMING 3
CPU：i7-4790K
記憶體：AVEXIR DDR3 8G*4條
SSD：美光M.2 MX500 250GB
HDD：Seagate 新梭魚 1TB
顯卡：MSI GTX960 GAMING 2G
電供：Cougar美洲獅 SX 銀牌 560W

原本的系統碟是2.5吋的SSD，為了省麻煩，想要少一條SATA線，於是換成M.2的，換下來的SSD拿去升級家裡的老筆電，從此之後爸媽再也不會嫌筆電跑得慢了。之前還有裝光碟機，一樣省麻煩所以拿掉，老實說用的次數真的很少，要放光碟的時候外接就好了。塔扇的話，因為新的機殼設計上塞不進去，所以改回原廠風扇。(其實也沒必要裝塔扇，反正超不了頻，純粹裝爽的)


設計概念
前期構思的時候有幾個希望達成的目標：
 1.機殼同時是螢幕底座
 2.能夠看到內部零件
 3.深淺木頭顏色搭配


設計圖
其實到後來有些部分沒有完全照設計圖做，邊做邊調整。另外自己也不是專業人士，器材也有限，其實還有很多想法沒辦法完成，初挑戰算是設計地偏保守，基本上就是個木頭盒子中間再做隔間。

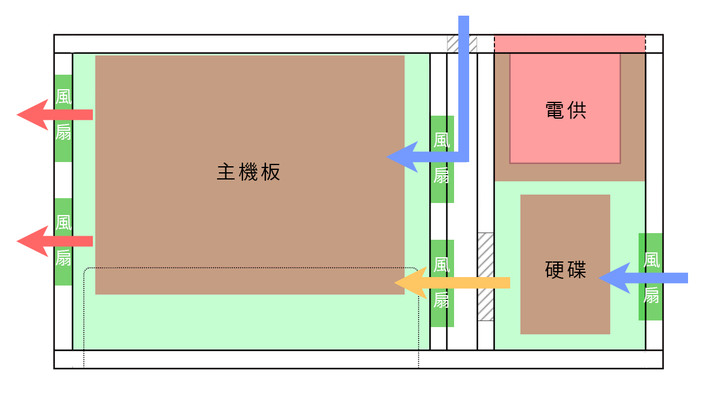

通風的部分大概是這樣構想，機殼下面有墊高，中間的風扇也能夠從下方吸到一些空氣。



製作過程
買好木板之後開始動工啦！
特別感謝美術系的朋友幫我加工，省了許多麻煩。

先將木板切好，中空的方形洞用來塞8mm風扇。
木頭是挑B&Q的松木拼板，木板厚1.8公分。朋友跟我說這種木板質地很鬆，切割完之後木板本身都有被傷到，會影響外觀。

風扇擋板用雷切的方式，也是要感謝美術系朋友，這台聽說是他們新進的。網格設計為中間Ahon字形向外擴張，這個擋板也算是本機殼的最大特點，有種品牌識別的感覺。

風扇擋板試著鎖上去看看，可以看到旁邊的洞口都有加工之後的痕跡，果然木頭的好壞真的影響很大，但是品質好的木頭我也玩不起呀……。

主體的木盒子用木榫接合，其實原本還想用更複雜的卡榫，但一樣沒技術、沒工具。照片上有個「鑽孔神器」，是在網路上買的而且意外地很好用，可以鑽6、8、10mm的孔徑，鑽出來的洞就保證跟木板垂直，而且也不用怕鑽過頭。黏合的膠使用太棒膠，在建成工具買的，聽說強度比白膠好很多。

(網路圖↓)

木板接合後的樣子。當初黏的時候因為沒有F夾，用身體壓了半小時，後來朋友表示……怎麼不跟他借？
上蓋要用螺絲固定，先將內外牙螺母埋好，用六角扳手鎖進去。

會製造大量木屑的步驟都在工廠完成之後，剩下的就搬回家慢慢弄。
先黏電供的底板。

電供試著卡進去看看，很剛好。可以看到有一角在埋螺母的時候弄爆了，因為當初有點硬鎖下去，木頭直接裂給你看……。

用飛機木填補，之後再重新埋螺母。

主機板的底板，也是B&Q的松木，厚5mm。將線會走的地方先挖洞，銅柱也先定位。

底板黏到機殼上後，拿主機板來對對看。

後擋板完美地卡在洞口上，太感動了！

壓克力罩是去太原路找廠商做，不過發現廠商做的尺寸有誤差，只好再拿鋸子修掉一些木頭。罩子是可以掀開的，之後可以方便我放一些小公仔進去，或是過熱的話打開來散熱XD。

機殼下方用熱溶膠固定鐵網，之後線都會走下面，鐵網可以方便整線。

機殼本體做好之後來上漆，這個漆也是B&Q買的，但我蠻失望的，因為跟現場展示的顏色差很多，但也來不及了……。另外這個漆上完風乾很久之後表面還是會有點黏黏的(產品是標榜不用再上面漆)，兩塊木板壓在一起一段時就會黏住，不曉得是我上漆步驟的問題還是怎樣，總之悲劇。


擋板的顏色選用比機殼本體深的胡桃色，但刷出來之後也不是我最想要的感覺。

經歷過色差悲劇後，不斷催眠自己看久了就習慣了。(好像現在看有好看一點點)
把零件都裝上去，前面板我是去光華找到一個「伽利略」的牌子，拆掉外殼後拿來用。這東西真的不好找，很多都是只有USB沒有音訊孔的。

硬碟跟上蓋鎖在一起，多餘的空間用來塞沒用到的線。

開關去今華選了這種看起來有點復古又可愛的，裝上去有種老電器的感覺。再買個端子+線焊上去。

底部的走線，因為鐵網的格子也算蠻密集的，線要怎麼走都可以，最後用束帶纏緊。
(線走得不算太好看，請見諒)
電供也幫他加上濾網，防灰塵。釘上六個腳墊，墊高主機讓空氣可以從下方進入。

前面板特寫，開關真的很療癒。一個USB 2.0拿來接鍵盤。機殼內部空間剩下不多，只能放一些小公仔。左下角用紙墊了一下，因為桌子用久了中間有點凹陷(IKEA的品質...唉)，因為怕主機這麼重越壓越凹，在桌面下方多加裝一根桌腳，應該就不會繼續惡化了。

進風口特寫，深淺木色的搭配，雖然顏色完全不如預期，不過有獨一無二的網格設計，看起來還是蠻滿意的。(題外話，JVC音響是我外婆的遺物，也是老古董但是我很珍惜)

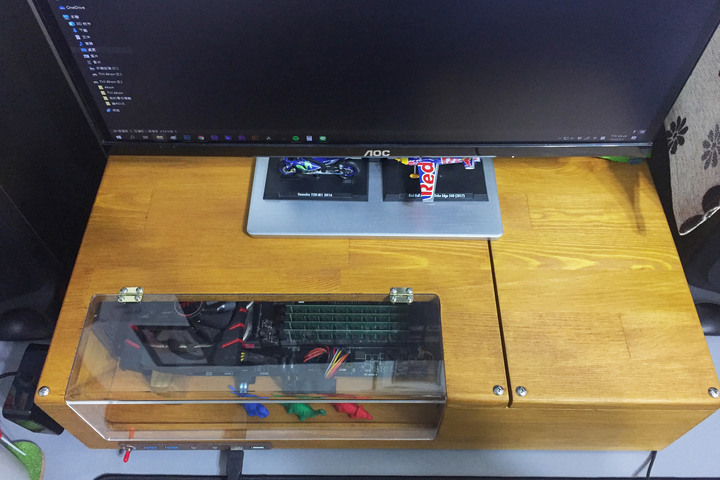

從上方看，兩片上蓋中間有留一道夾縫，也當作進風口。其實可以看到的內裝只有一點點，而且從正面看的話裡面也太暗了，之後再加一條LED燈打光，看看會不會比較好。另外主機板的24pin跟USB 3.0真的很擋視線，太高了，視覺上很醜，不過也是無解，只好接受這個結果。

放一包乖乖鎮壓。



檢討
這個機殼的缺點還是很多，首先我的桌面不夠深，但機殼就佔了一半的深度。另外是噪音問題，進風口會有音箱空間的共鳴聲，我先塞了一條抹布進去，有好一些。風扇的話可能要改成靜音風扇，不然轉軸聲也是有點大。前面板倒是很方便，接耳機或外接裝置都順手。



總結
這次的嘗試終於完成了從大一到大學畢業的心願，某方面也向自己證明了有手作跟自組電腦的熱誠吧！雖然不算很專精，口袋也不深，不過也許以後可以在業餘時間繼續做些相關的作品，我自己覺得以這次當作開頭而言十分滿意。

在製作時爬了非常多資料，在板上也看到某大神的作品，感覺成品在質感上真的與其差了蠻大一節，讓人很羨慕啊……。而且製作的過程常常忘記拍照，或是手機隨便拍一拍，下次要好好記錄過程。

另外我發現沒有拍到成品的背面，不過都已經裝好了實在是懶得再搬下來拍。之後年中要搬家，到時候再拿台單眼好好拍一些沙龍照吧！

--
謝謝大家耐心看完，如果有什麼建議的話希望可以不吝嗇留言跟我說！不過再過幾天就要去當兵了，應該要過一陣子才能回覆。
四個月之後要來找工作了，希望能夠順利找到哈哈~
