[DIY]窮人又想要高檔加多功能─自製家用多媒體中心[小升級]

這篇不知該擺在視聽家電區還是電腦區，只能說兩者界限有慢慢被打破的趨勢。

家中的DVD Player掛點之後，終於有藉口說服家中大人，邁向家用多媒體中心。

但是看到一些大廠出品的價錢之後，大人說話了：『經濟不景氣，便宜買台DVD播放機就好了!』

好不容易才把DVD搞掛，怎能輕言放棄。

於是在大人訂出 ─

『不可以比DVD貴，不可以比DVD醜，不可以比DVD大，不可以比DVD難用，沒有不能撥放的格式。』

在"四不一沒有"的艱難條件下，開始動手進行這件自討苦吃的手作。

不論是市售HTPC(Home Theater Personal Computer)，或是XBOX、PS3遊戲機都不符合條件1─太貴，因此首要的任務就是cost down。

首先，軟體部份當然只能挑免錢的用。

基於Linux的Geexbox是一套硬體需求低又功能強大的多媒體播放系統，只要添加codec，幾乎任何格式都能播放，能讀取硬碟、光碟、USB、網芳的檔案，Geexbox甚至嵌入一個UPnP 控制點軟體，可以自動發現家中網路裡所有UPnP 媒體伺服器，作檔案分享，其他詳情請拜訪G大神，站內也有多篇文章討論。

硬體部份，簡單說就是想辦法組一台"3000元"以下的迷你電腦。

下方是材料表：

項目	名稱	來源	金額
主機板	VIA EPIA M-10000+專用檔板	Y拍	1330
記憶體	DDR266 256MB	Y拍	300

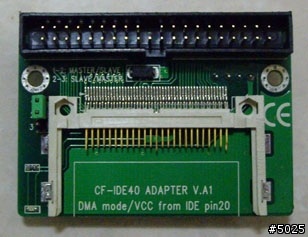

讀卡機	CF轉IDE	Y拍	90
記憶卡	128MB CF卡	Y拍	沒人要
光碟機	DVD光碟機	Y拍	300
電源供應器	150W(準系統用)	Y拍	200
機箱	儀器箱	電子材料行	300
面板	松木板上漆+鋁質卡典	B&Q	25
腳座	音響用鍍金腳座	電子材料行	80
光碟架	鋁質角材	金屬材料行	35
雜七雜八	螺絲、LED、按鈕、旋鈕、銅柱、線材	電子材料行	250
		total	2910

接下來就是看圖說故事了

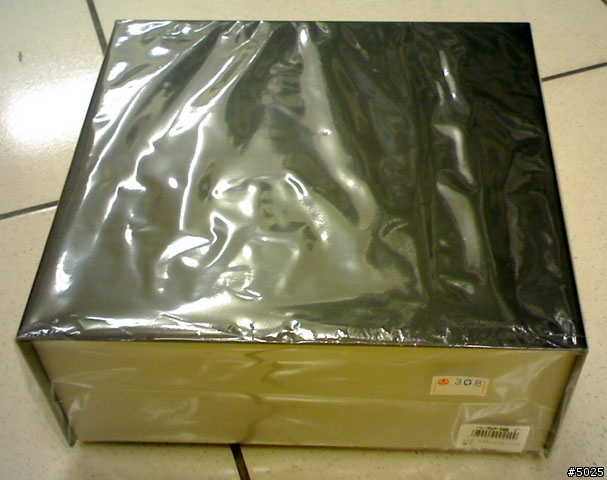

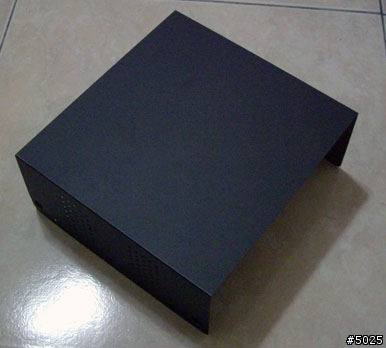

機箱是元山牌在光華買的，相當便宜，主要是烤漆鋼板，只有前後面板是鋁質，方便加工





首先是面板的製作

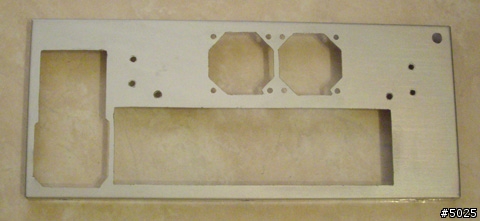

機箱的前後面板先按組裝需要打洞─自討苦吃的工作


要快又漂亮，可以畫好設計圖請加工廠用CNC加工，不過這樣成本又增加了

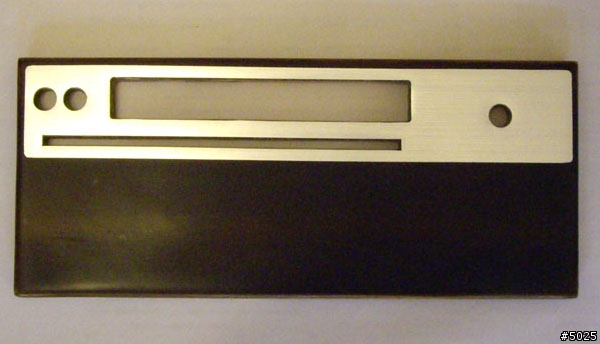

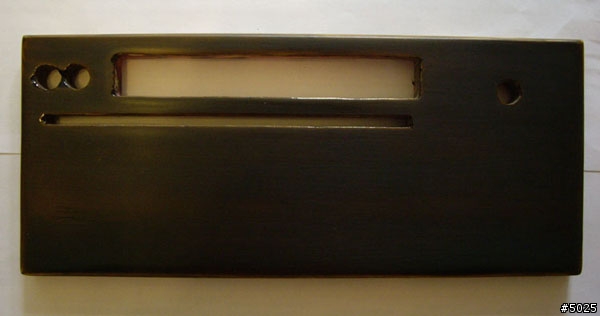

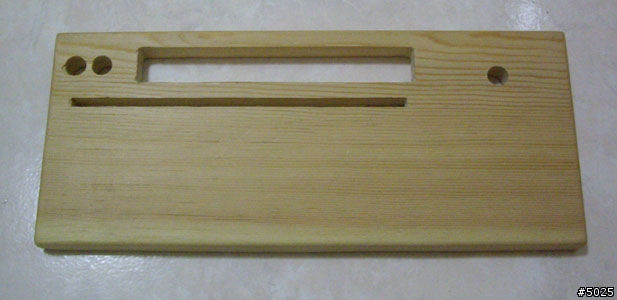

松木板按照面板位置打洞、打磨，用細一點的砂紙拋光，至少600到800，上漆比較漂亮



配合家中家具上了深核桃木顏色的漆，想要顏色重一些就多上幾層，木漆和刷子可以到B&Q買

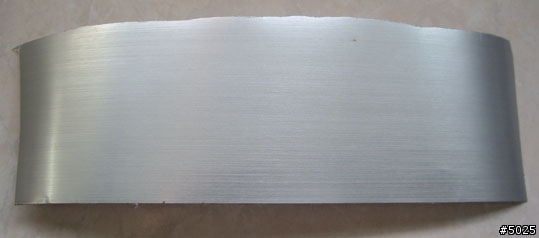

鋁質卡典在太原路買的，表面是金屬拉絲，當貼皮很有質感，切成需要的形狀

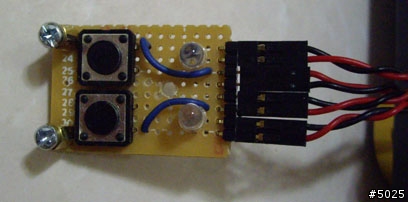

用洞洞板作了一組簡單的開關，螺絲、LED、按鈕、旋鈕、銅柱、線材都是在光華買的

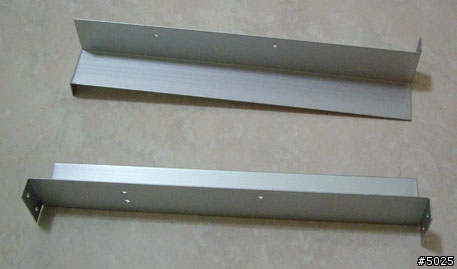

光碟架是用角鋁折的，就是一般的鋁門窗用料，在太原路的金屬材料行可以買各種造型的



這樣機殼的零件就準備完成，可以組裝了

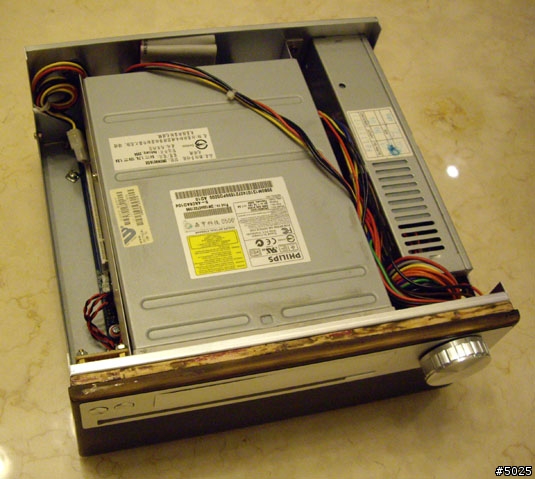

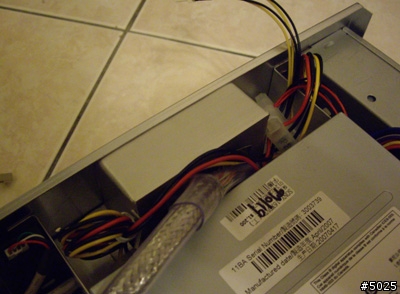

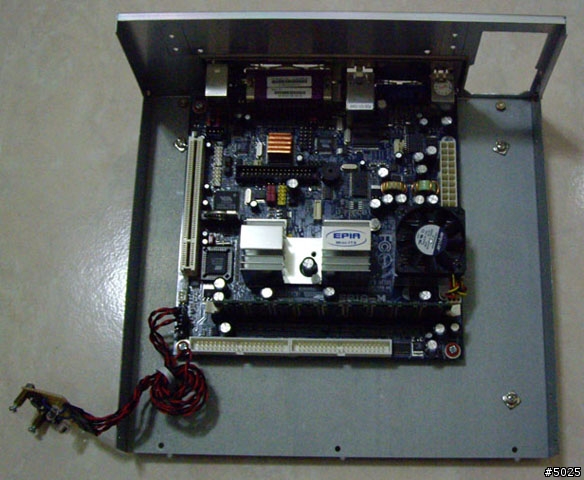

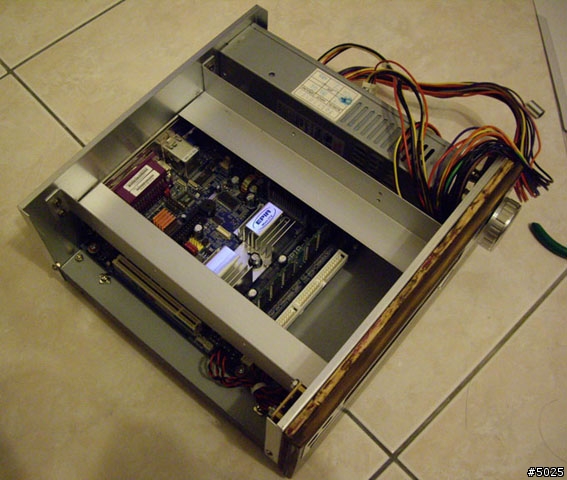

組裝中

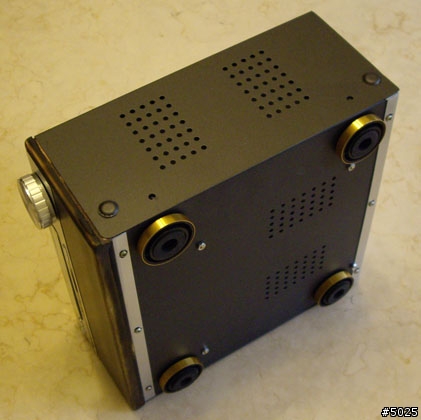

原本腳座是橡膠的，實在礙眼，馬上換上音響用的

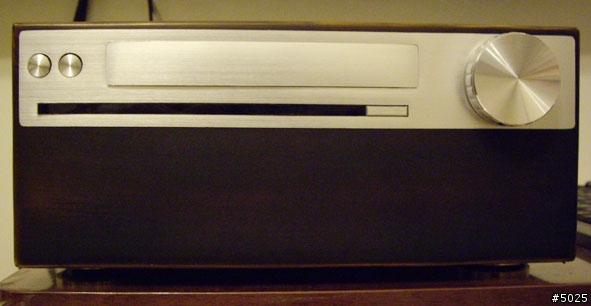

面板前方加上音量旋鈕，看起來有模有樣的

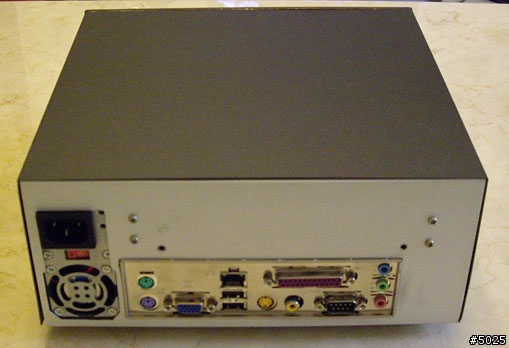

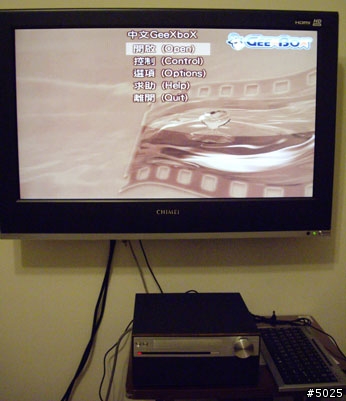

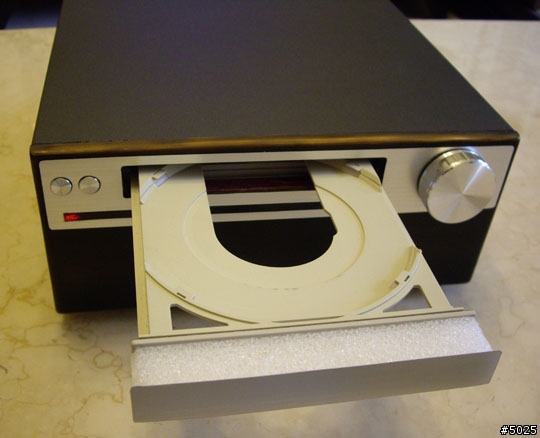

組裝完成，開機測試中

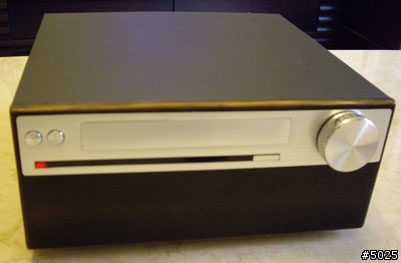

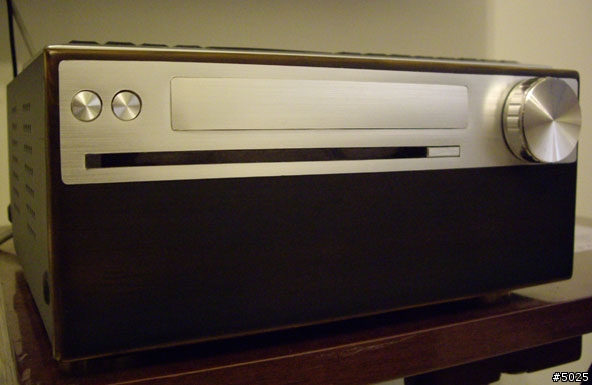

最後再來幾張特寫






功能測試良好，但是被大人嫌棄，沒有遙控器

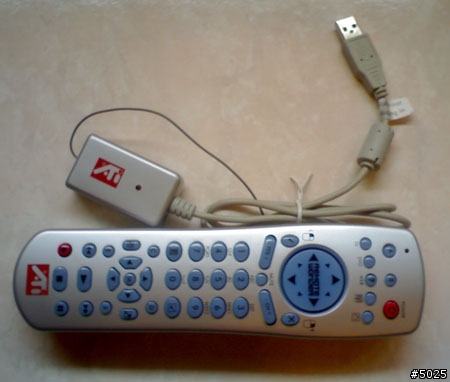

又去Y拍搞來這個─ATI Remote Control $500，不需安裝驅動就能支援



加上之後爽度百分百，終於滿意交貨

寫這篇文很快，製作過程卻耗費數個假日

但事實證明，在價位許可的情況下，這樣的作品是能夠被接受，得以登堂入室的

讓大人有了玩具，也讓自己心中的DIY之火終於得以平息，皆大歡喜




[DIY]家用多媒體中心升級了

希望能透過網路分享影音資料，還能看網路電台，充分發揮GeexBox的功能
同時因為機殼內塞太滿，擔心散熱不良
考慮散熱與網路的需求，因此做了個小小的升級


本次升級零件

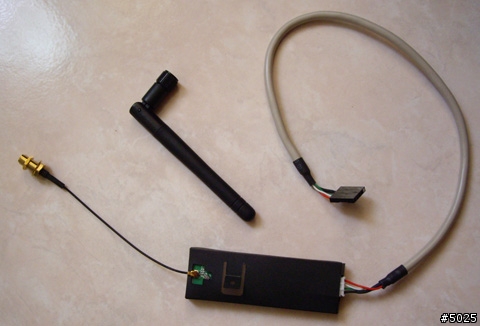

內接式USB無線網卡
使用ZyDas ZD1211晶片，GeexBox有支援

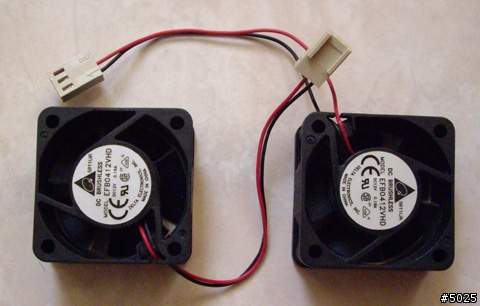

散熱風扇x2

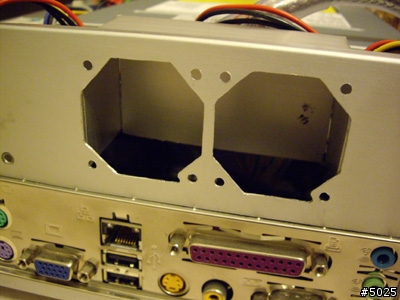

先作挖洞的苦工

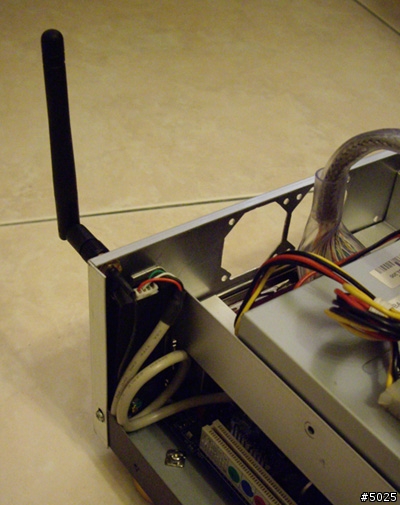

無線網卡塞在角落

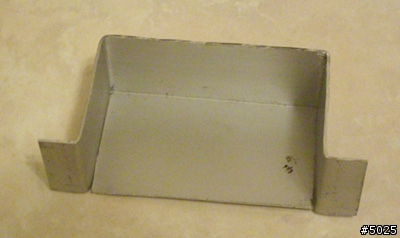

因為主要作下層主機板散熱，所以再做了一個導風罩，增加效率



裝上導風罩

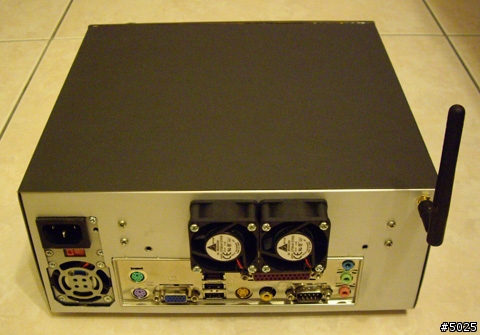

完工後視圖，長尾巴了

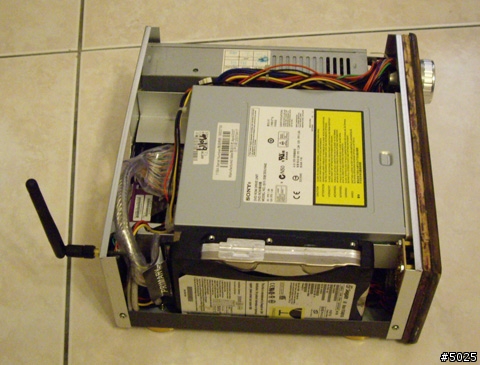

前面有人問到是否有空間加裝硬碟

勉強塞的下3.5吋的，不過還是放2.5吋比較好
