另外因為小弟只有N年前購買FUJIFILM Z100fd..加上技術不是很好..SO...拍的不好請見諒...>Q<"
[事前提要]
前不久因為開了【空氣文】 被念了一下...
事後想想也真的是一堆"紙箱
"...加上正好家裡面也有V4，那就擺在一起看看...
這是E-D5跟V4擺在一起的情況...(銀色為E-D5, 黑色為 V4)
E-D5的前置是在前面版左上方，V4則在右面板下方，正面很乾淨。

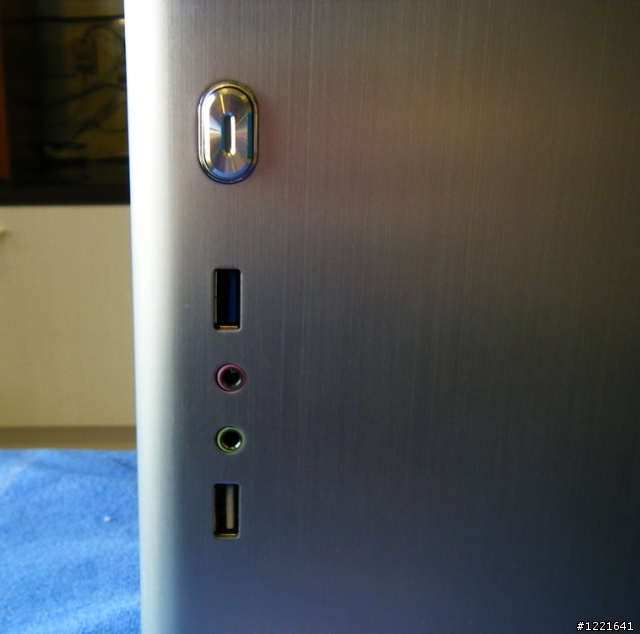

E-D5前面版從上到下擴充...USB3.0 / 音效 / USB 2.0
(聽說可以跟原廠購買雙USB 3.0輸出..我沒買)

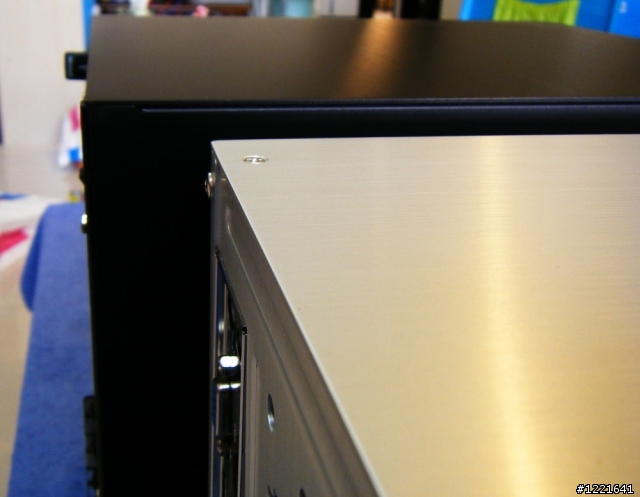

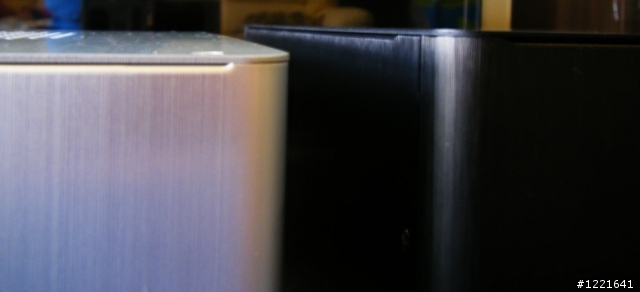

從高度看，V4高了那麼一點點...真的就那麼一點..
從深度看，V4深了一點，大概3 ~ 4cm，也就代表顯示卡應該可以插個比較長的...

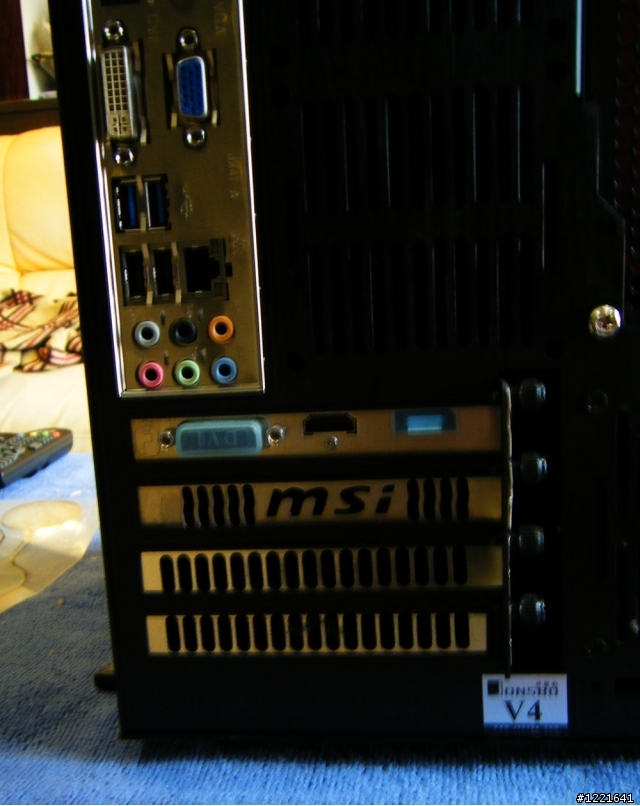

V4提供四個Slot擴充，且提供獨立檔板，用鎖的就好，方便擴充...

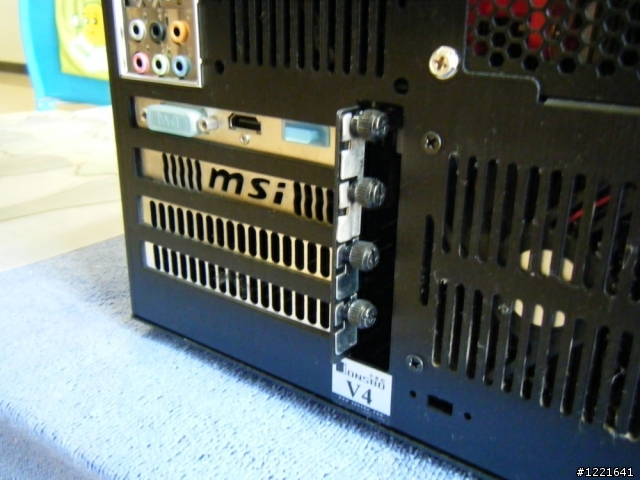

從另外一個角度看V4 (灰塵很多>Q<)..

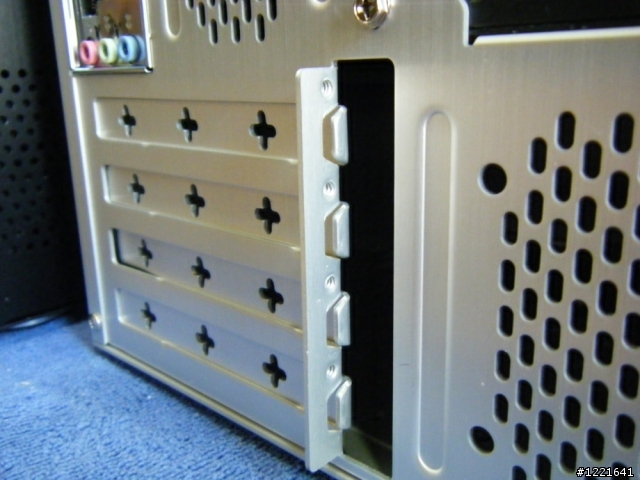

E-D5的外殼是鋁壓的，他的檔板就是一次性的，拆了就回不去了..不過很意外的，還不難拆..
(符合E-D5的特色..經濟型
)
以下開始看E-D5主角秀...

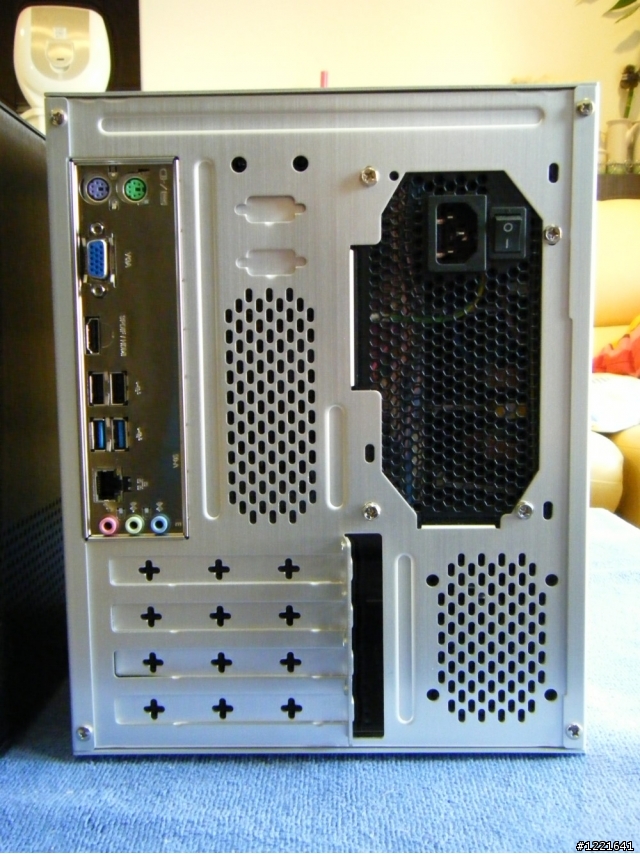

背面全覽...從背面看僅右下角可上擴充風扇 (不確認是6吋還8吋..反正我沒裝)

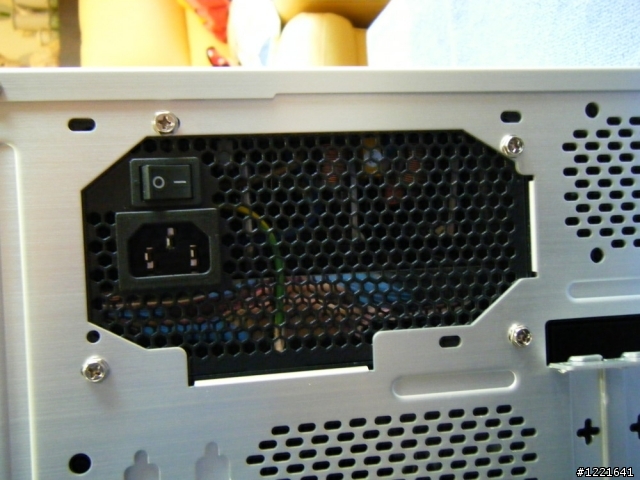

電源部分，想要上吹或者下吹都行，孔位都給你了...
這是機殼底部，用了小腳墊，但老實說，我比較愛V4的音響腳墊
...一堆孔，除了可以固定硬碟外，可裝2.5"跟3.5吋的，對散熱也不錯...

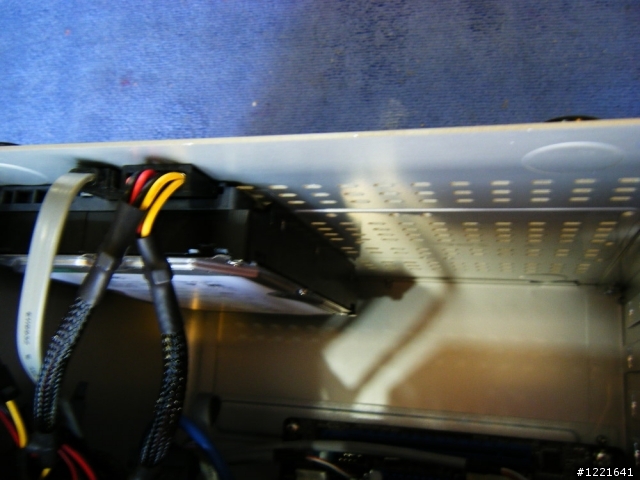

從裡面看，我裝了一個3.5吋500G...
這邊我不得不覺得，這是一個小雷，硬碟的電路板"幾乎"就要kiss機殼了，墊高一點應該會好一些。
還好公司這邊一堆絕緣片，剪了一大片硬是把兩者分開>Q<"..
(沒分開就想像一下一個不定時的電容在那充放電..雖然沒那麼誇張啦
..)

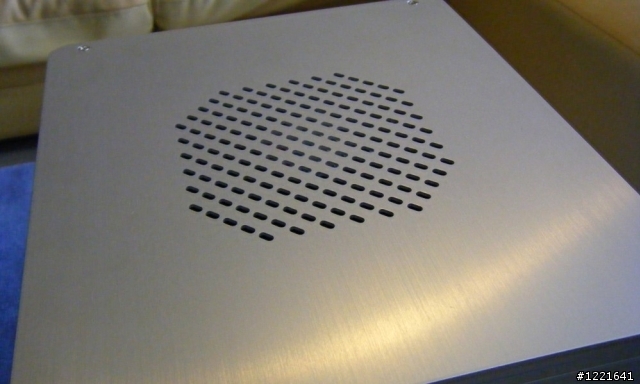

接著..這是E-D5的上蓋...

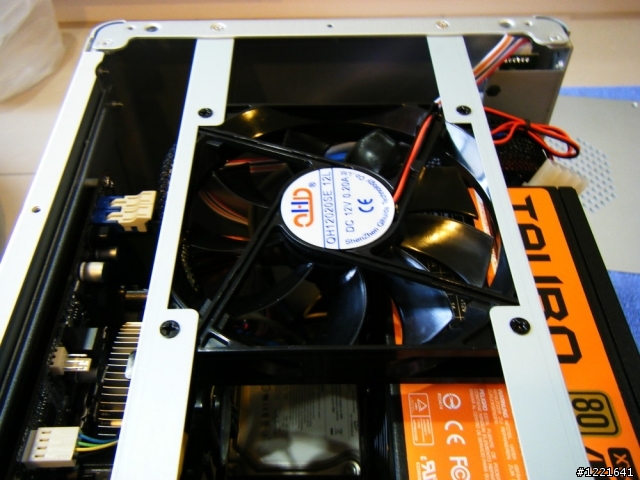

拆開後，這是廠商做活動送的12吋風扇...不得不說..量的剛剛好...

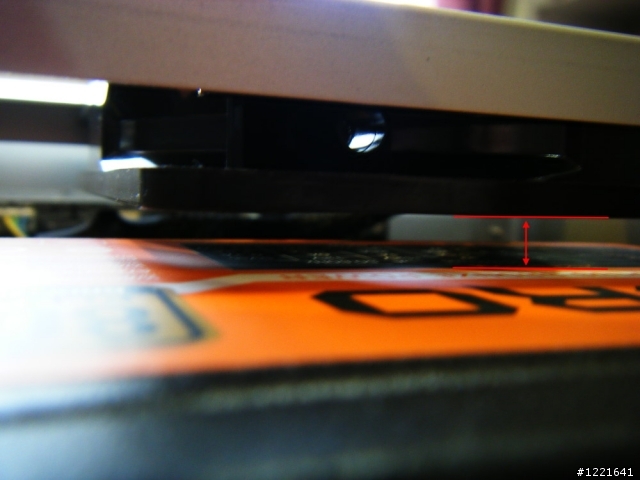

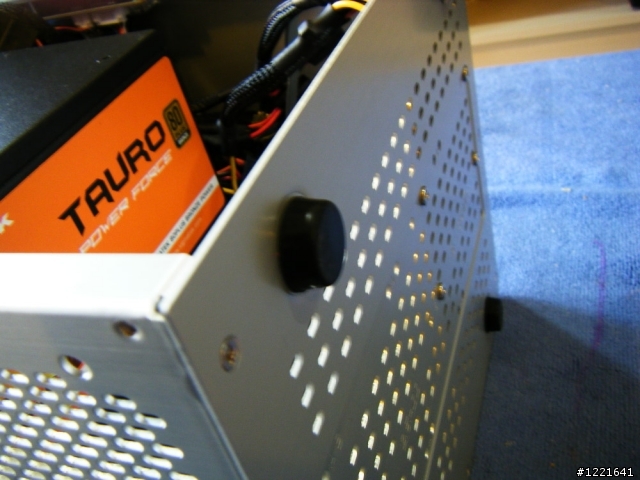

這是從側面看進去，有點失焦，紅線之間就是跟Power的距離..大概1cm不到..

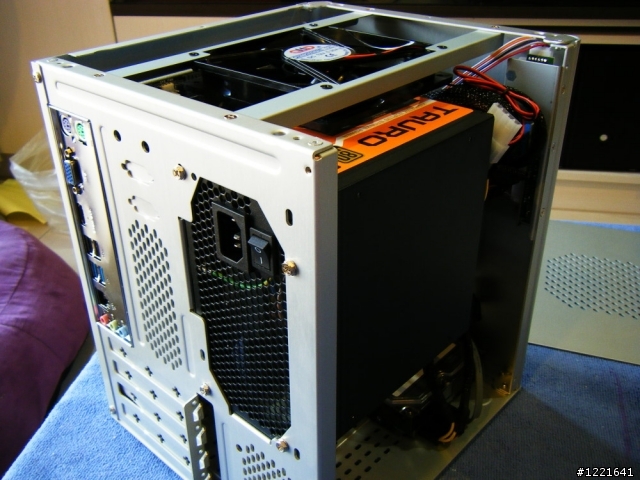

這就是上蓋跟側蓋拆下來的情況，其實連另外一邊的側板以及底板都可以拆，符合立人的作風..

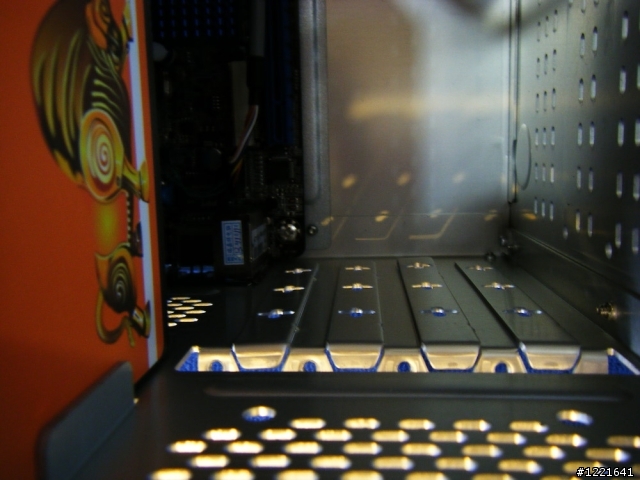

很妙的是，這是從上張圖右下角拍進去的，也就是說，如果電源裝好後還要再裝顯示卡(別太大張)..
其實是不需要拆電源就可以裝...(我測過裝AMD 6570，真的不用拆)
以上就是脫光光的展示...
E-D5的配備是...
Intel Pentium G2020
SOYO SY-B75-U3M (ITX板子)(梅捷...可能老一輩的比較知道)
ADATA 4GB *2 DDR3-1600
Seagate 500GB /7200RPM
Xigmatek Tauro 金牛座 400W 80+ 銅牌
Jonsbo V4的配備是..
Intel Pentium G2020
七彩虹 i-H61HD U3 (ITX板子) (也是台灣廠商..過去大陸發展的)
ADATA 4GB *2 DDR3-1600
Seagate 500GB /7200RPM
MSI AMD HD7750 / 2GB
Thermaltake TR2 450W 80+ 銅牌
以上..小弟只是喜歡玩玩小機殼..歡迎大家來交流...
..
