[分享] 我的第一台 DIY MINI-ITX 電腦 (多圖) 07-05-07 更新

看到各位大大組的carpc, 所以也想組一carpc 放在車上給我家小朋友看 dvd, 所以先於y拍上購入 epia-m10000, 但是..... 螢幕好貴哦, 由於已經將主機板買回來, 又不能放著不管它, 所以將它轉變成 BT機, 我就以省錢為目標及連接鐵片置於內部, 組出這一台還不錯看電腦, 讓我們來看圖吧!!

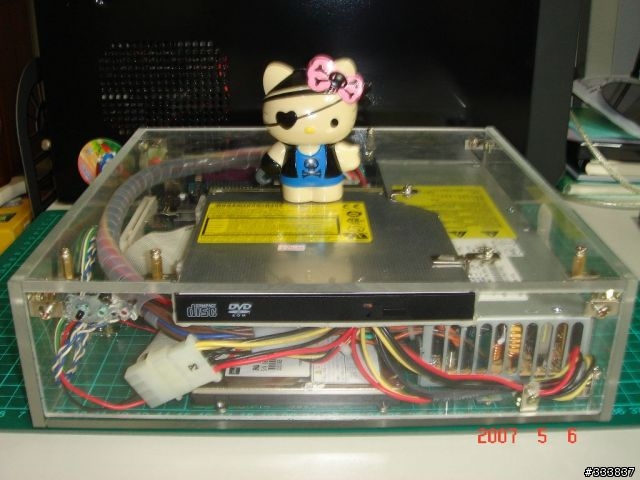

全景圖... case 大小為 長27cm x 寬27cm x 高7.5cm (板厚5mm)

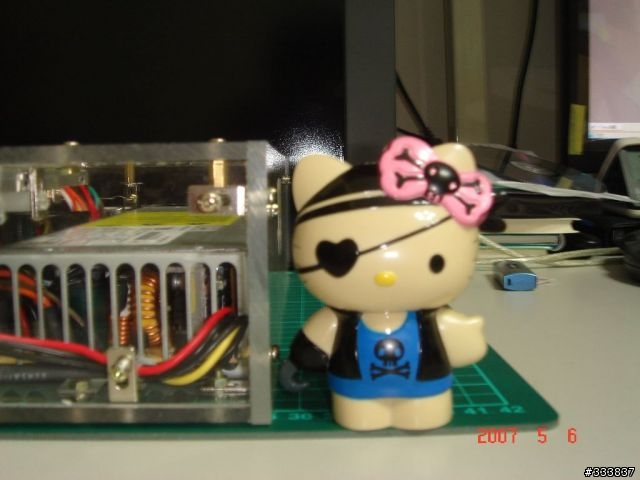

跟 hello kitty 一樣高哦~

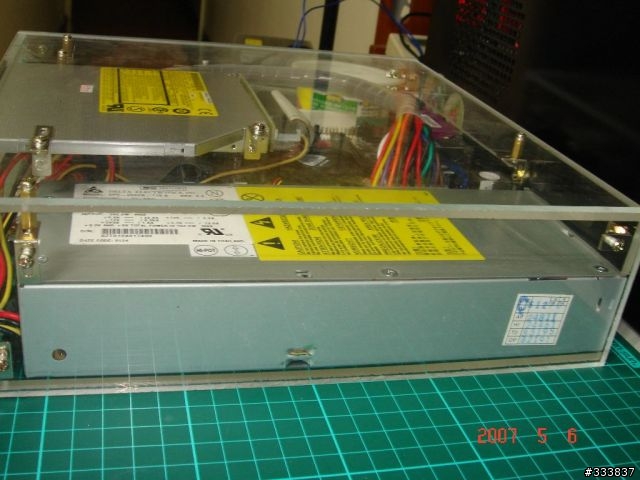

右景圖

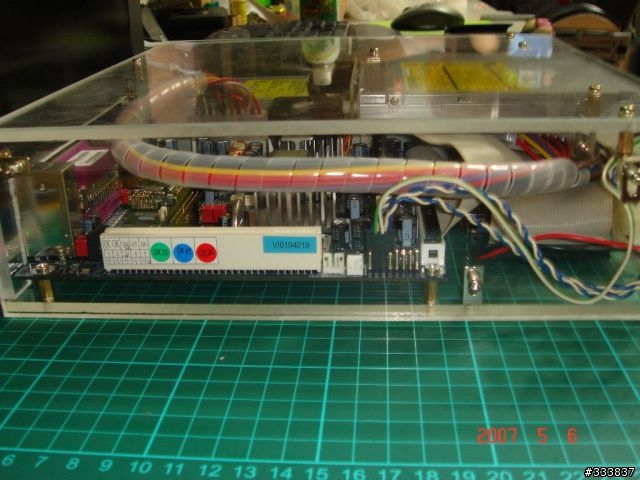

左景圖


屁屁圖

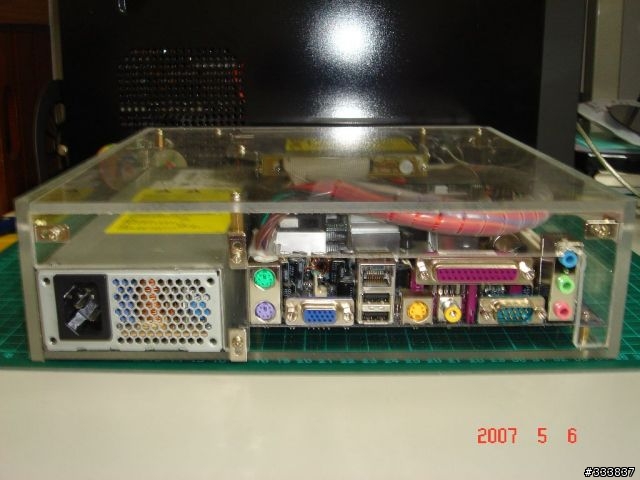

背面

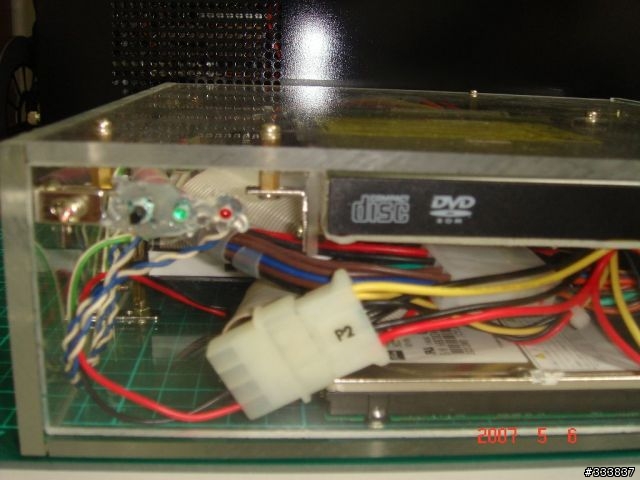

正面狀態灯及開機按鍵, 由左而右, 電源按鍵, 電源指示灯, 硬碟指示灯

接下來打開上面板子來看一下內部吧!!

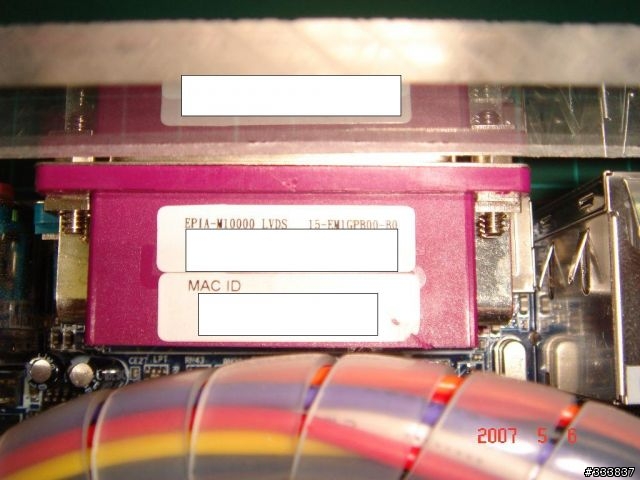

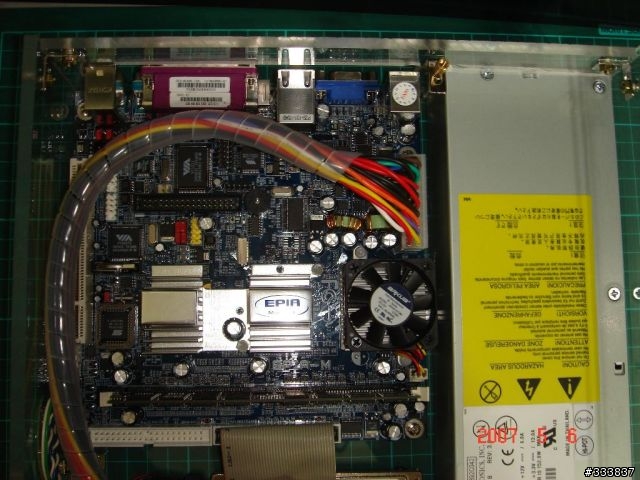

主機板 EIPA-M10000, RAM 512MB

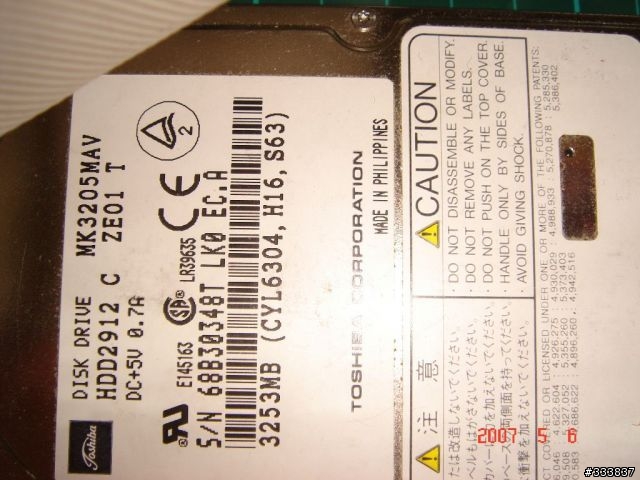

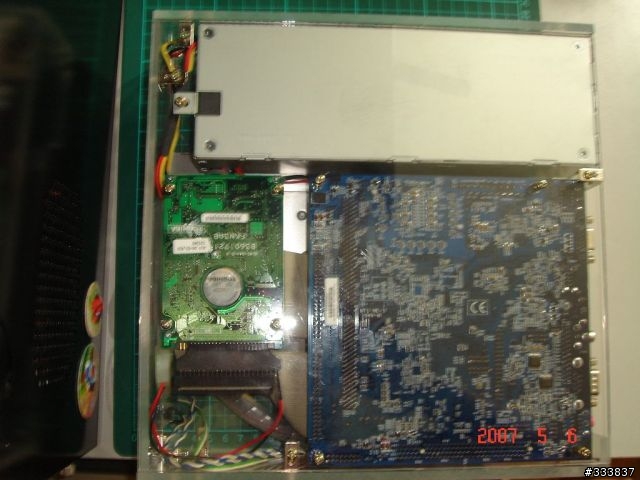

T牌 2.5吋 3G 硬碟... 沒錯, 你沒有看錯, 只有3G, 我老姊熱情贊助, BT 的檔案預計將用 USB 外接盒解決, 所以主硬碟不用大, 夠用就好

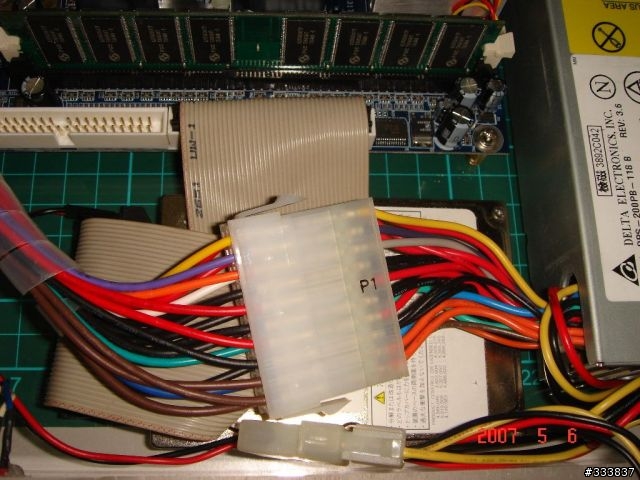

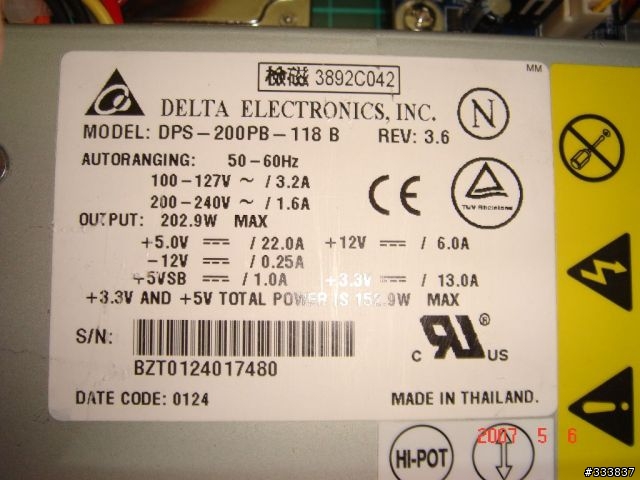

此power於y拍購入, 價錢便宜, 而且沒有散熱風扇, 不過因為20pin電源線太短, 所以另外用一條延長線

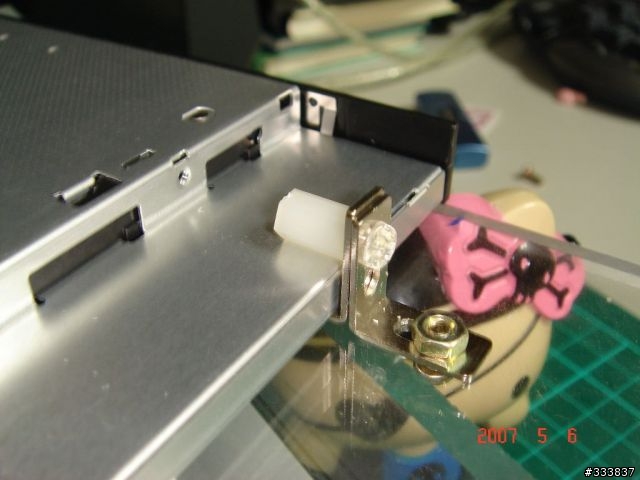

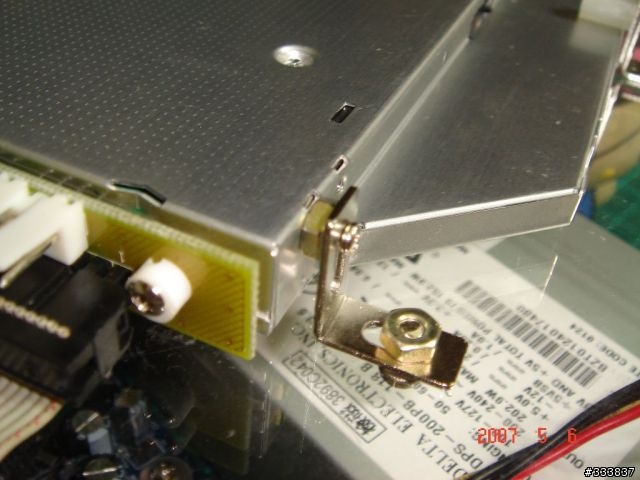

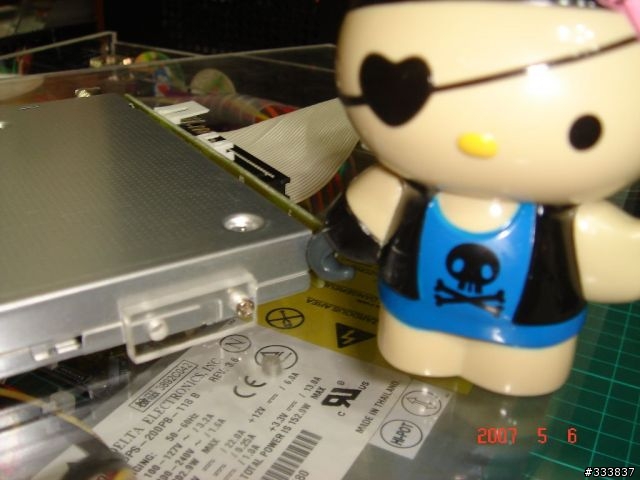

接下來就是讓我很頭大的光碟機, 因為要用筆電的光碟機, 所以一台光碟機用了四種方法來固定...





第三張固定方式原本應該和第二張一様, 因為會卡到ram, 所以變成這個樣子了

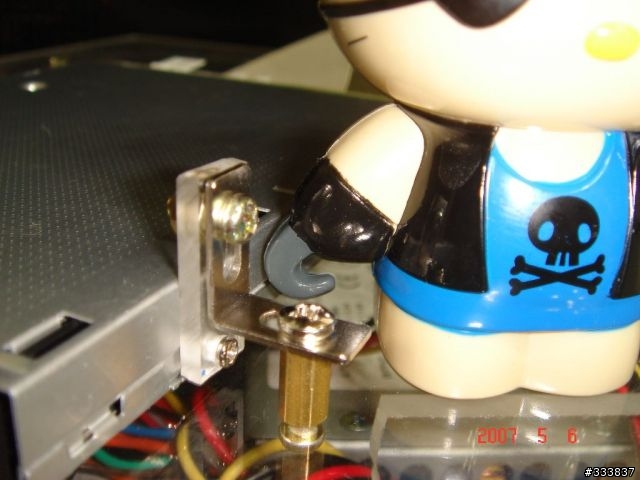

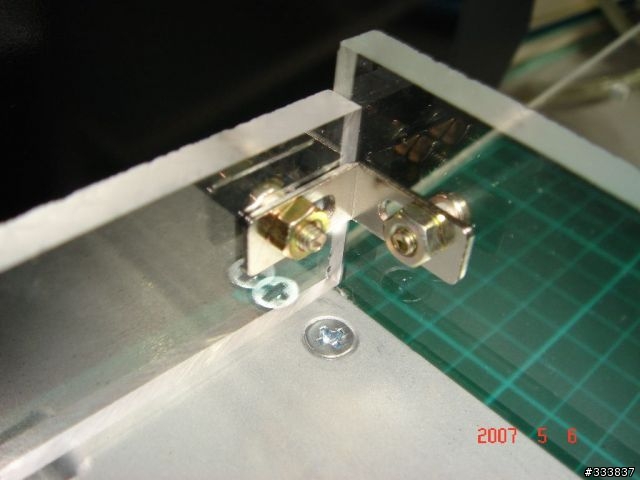

這是我各塊壓克力的連接方式... 連接鐵片都置於機內(除了屁屁那一片, 因為找不到地方放了)

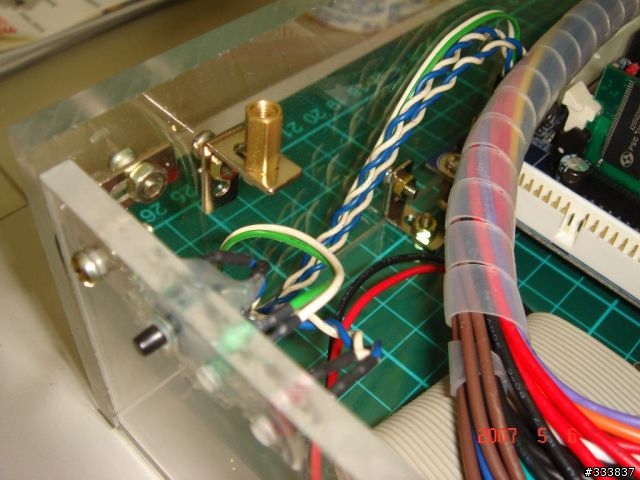

這個是我連接上面那一塊壓克力的連接方法, 所以要拆機只要卸下螺絲就可以打開了


接下來統計我的花費..
主機板 $1400
RAM DDR 400 512MB $1000
POWER $200
DVD-ROM $800
壓克力板(5mm厚) $510
其它小東西 $xxxx
合計... 不超過4500

謝謝大家的觀看, 過幾天再post 試機心得!!

--------------------------------------------------------------------------------------------
試機心得... 用變電家來測瓦特數.
EPIA-M10000 (本diy電腦)
待機 33w
連接網路未上網 34w

P4 Core 2 6300 1.86G
待機 90w

ASUS M1300 Series (此台筆記型電腦好像是 P3 866 + 20G HD)
約 50w

----------------------------------------------------------------------------------------------
接下來就是最重要的... 看 DVD, VCD, rmvb... (OS XP sp2)

不知道為何我的 windows media player 9 和 power dvd 7.3 看影片時都會當機, 所以我以下測試都是用 media player classic 6.4.9.0 全螢幕來測試 (K-Lite Mega Codec Pack 2.01), 播放時都很順.. 沒有 lag

A. CSI 犯罪現場 DVD
耗電51w...CPU使用 90% ~ 100%

B. 巧虎唱唱跳跳 VCD
耗電41w...CPU使用 20% ~ 40%

C. 花田一路電影版 MPG
耗電40w...CPU使用 20% ~ 40%

D. BBC 人體漫遊 rmvb
耗電49w...CPU使用 100%

E. Spiderman 3 XViD (AVI) <--- 我什麼都不知道... 不要跟我要.....
耗電40w...CPU使用 20% ~ 45%

註: C/D/E 這三個都是透過網路芳鄰分享方式來撥放的.. 也就是說,檔案不在本台電腦上, 在另一台電腦上.

----------------------------------------------------------------------------------------------
防電磁波... 如果用鋁箔紙將整台機器包起來, 不知道可不可以?
