看了許多國外的水冷改裝...
各種質感...各種風格...各種炫麗...
於是興起了我也要一台這種念頭!!!
在看了...
很多文章...很多影片...很多開箱...
於是我就開始看...
許多拍賣...許多論壇...許多...要榨乾你小朋友的地方...
廢話不多說...
從機殼開始...
看了許多資料之後...水冷有分大概幾種...
一種是外置式...一種是全部塞進去式...
外置式...簡單來說...就是除了冷頭...其他都在外面...
而內置式...就是除了你自己...其他通通塞進去...
而小弟選擇的就是全部塞進去...
既然要全部塞進去...那勢必得挑個大機殼...才能裝得下...
滿滿的愛...滿滿的小朋友...滿滿的水冷頭...滿滿的青春...
當時小弟想過了幾咖機殼...順便提供給有意思想找大的水冷機殼的朋友們參考...
CM HAF-942 海盜650D 恩傑幻影 聯力...太貴不考慮...XD 大概這三咖為主...
最後還是酷媽的型跟整體設計以及我所需要的方向比較符合而選他!!
再來就是冷頭的選擇...
看了好多好多的冷頭還有拍賣 開箱 討論 勸敗 荷包 老婆的臉之後...
整個改起來...LK的三分套裝組是個不錯的搭配方案...
再來就是有考慮到轉角走向以及整體搭配...也選擇了各種廠牌混搭的方式來做調整...
幾個知名的水冷改裝零件品牌也提供給各位做參考...
Larkooler 台灣製便宜好用...
Enzotech 設計簡單精緻...
Bitspower 又貴又龜毛但是品項多 要訂購要滿5000不然不出貨...
EK 等你等到我心痛...訂個東西都差不多要一個月...
Koolance 其實我不是很喜歡他的設計...除了他的止水閥...
還有很多很多會讓小朋友拼命死亡的品牌可做選擇...
冷頭的選擇牙規都以G1/4規格為主 東西也比較多
水管的部分就以三分薄管太空管為主...
本次改裝一覽表
Larkooler LK03S CPU水冷頭
Larkooler 記憶體水冷頭
Larkooler 2D 水冷排
Larkooler 3分快速接頭 X14
Larkooler i-SKY DVD水箱
Larkooler G1/4 3公分延伸公母管 X4
Larkooler G1/4 雙外牙旋轉接頭 X1
Larkooler G1/4牙 止水塞 X4
JINGWAY 3分管管夾 X4
JINGWAY DP-1200 PUMP
ENZOTECH 3分90度 出水接頭 X2
ENZOTECH G1/4牙 L型旋轉轉接頭 X14
ENZOTECH L型 雙G1/4內牙轉接頭 X2
KOOLANCE G1/4牙止水閥
BITSPOWER G1/4牙 公母對接頭
BITSPOWER G1/4牙 炫銀 公母對接頭 20mm
BITSPOWER SLI專用雙接頭 C48 X2
BITSPOWER 23mm 壓克力水管
EK ASUS CVF MOS散熱模組排
EK G1/4牙 90度旋轉轉接頭 X2
接下來開始看我辛酸血淚噴尿挫屎的過程吧...

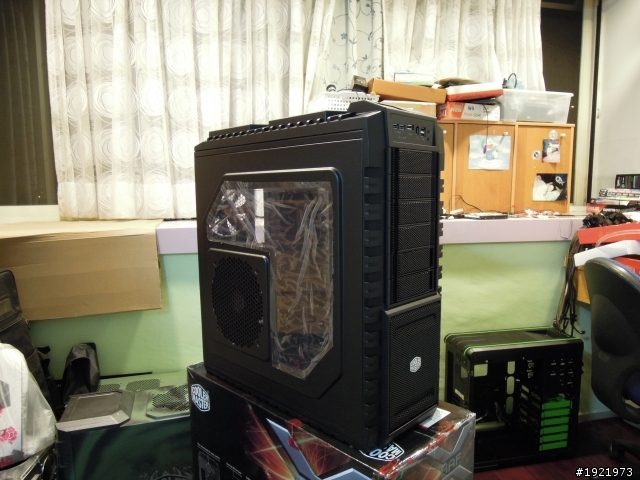

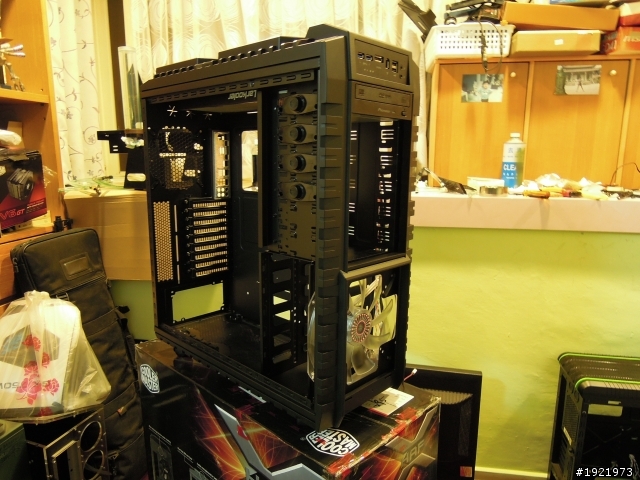

機殼HAF-942
巨大!!
內部空間也大!!
把它拆光光!!
原本只有一個風扇 後來又裝了一個...所以總共兩個!!
大概裝好...冷排也裝好...
現在多數機殼 幾乎都有支援冷排的鎖點了...

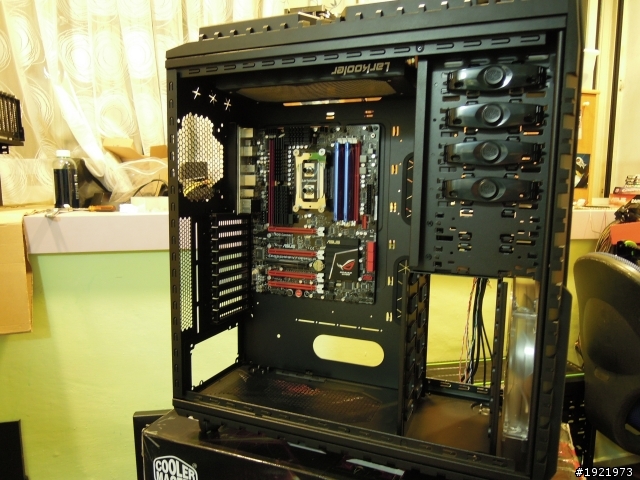

板子先上去看看...就知道有多大!!
可以觀察板子下面和右側!!
簡單裝好先試試看...

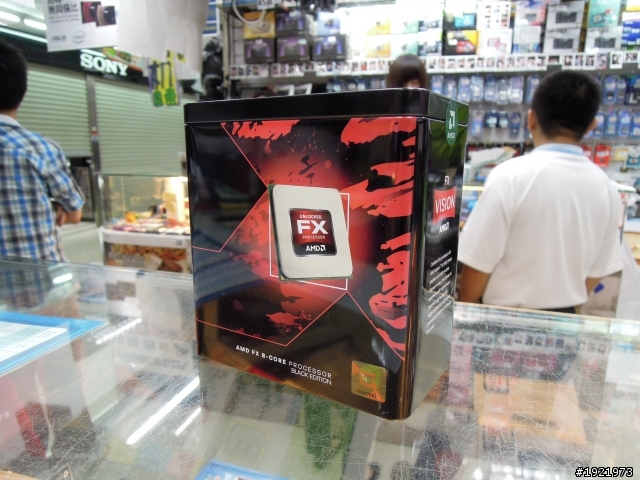

推土機8150終於來了!!

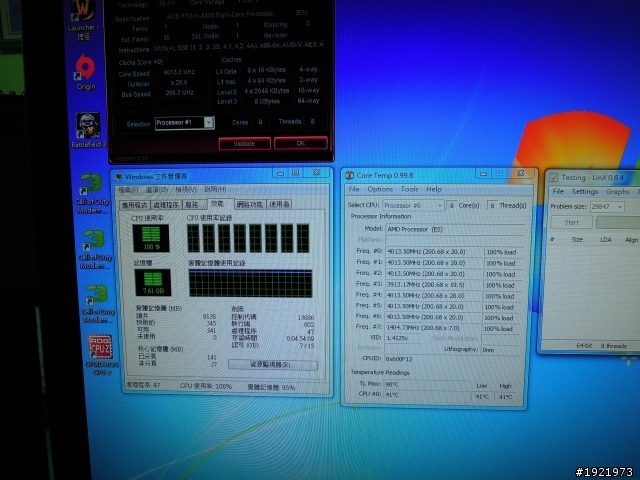

8核小抓4G看看...LinX燒滿載中...

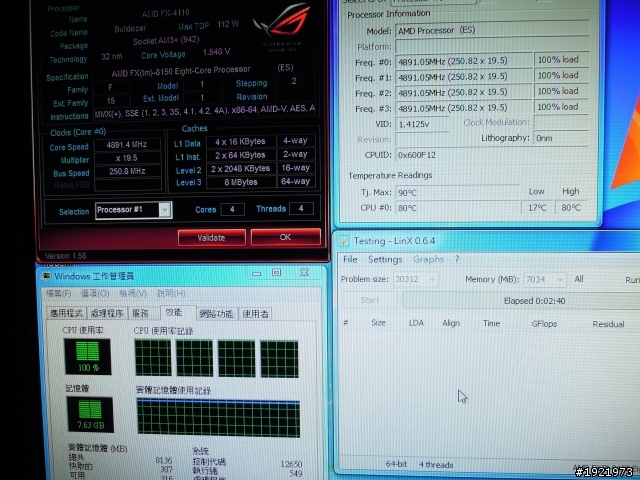

4核抓5G...

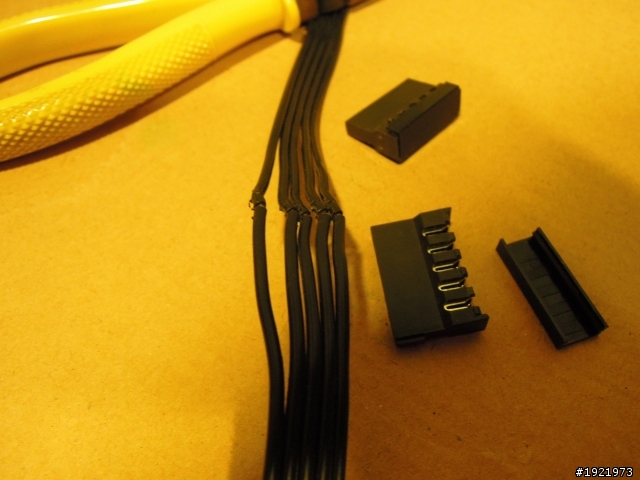

這是酷媽刺破線...很好玩
只要把後蓋分離之後 就可以把頭跟蓋分解開來...
原理就是這樣 當把線用力壓進去的同時...會順便把線割開並接觸到線體
就像這樣...
調整好的間距...記得完這個要注意好線的電壓位置 裝錯 會更好玩喔!!
裝上去就會變成這樣!!!好玩吼!!!

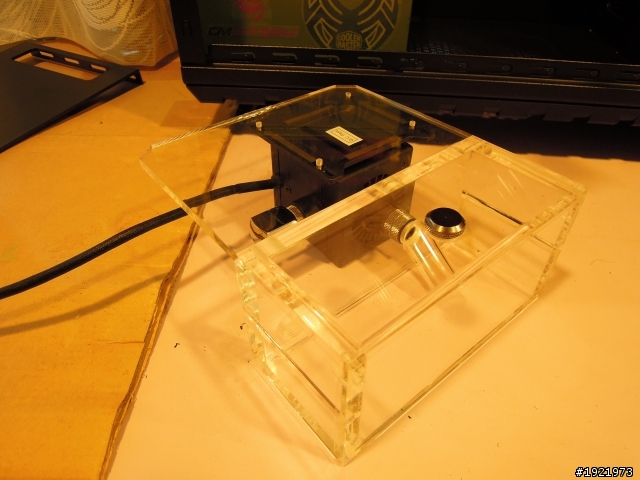

LK的新玩具...I SKY WATER水箱組...
等下就可以看到水箱的變化...

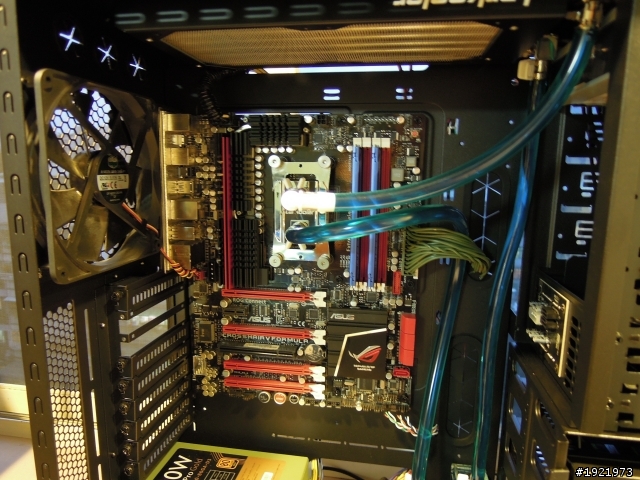

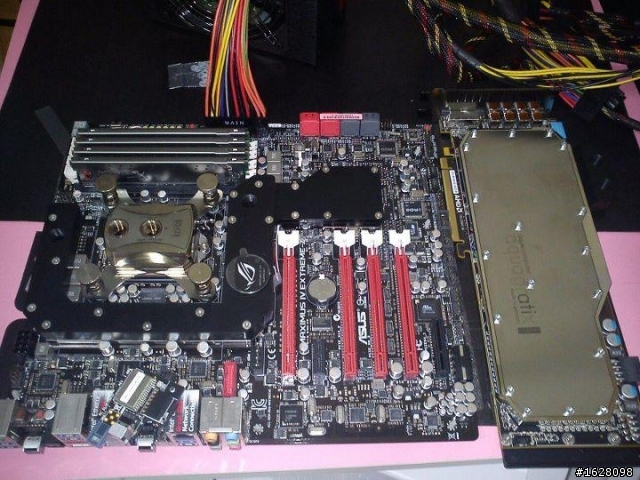

冷頭基本都裝上去了...調整中...顯卡是560Ti TF2 2G
水箱變身了...就是因為他變身 水管的管路 才可以走得直直的 不會產生太多的彎角...
圖片看到這邊我要來繼續廢話了...
小弟從一開始 就想要玩最精簡 最精緻 最花錢 最敗家 最花時間 最燃燒青春 最燃燒小宇宙 最...
所以在各項元件慢慢到齊的期間 一直在模擬各種水路走向 各個裝置的配置...
由於各項產品並不是針對機殼或是配置所開發...
因此在安裝過程中 需要大量的轉接頭 加工 修正
差距幾乎都是以mm為單位在做修正...
在這個部分修正組件差的部分 相關配件最齊全的就是BP的產品了...
尤其是有高低差 角度差 管徑差 再來就是視覺差...
所以在水箱的部分 小弟是直接採用倒置直接進pump的方式作為配置...
而且非常湊巧的是這樣走出來的管線 可以完全涵蓋顯卡以上的所有空間...
也是轉角最少的配法...
水冷得好玩的地方 就是有很多的轉角 彎角 些許的落差 還有許多種種的狀況...
就像是人生...
一路走來總是崎嶇不平 始終在遭遇各種轉角 各種處境的應對...
有的時候換個角度 換個立場再看世界 在思考 會有其他出路 可以選擇...
就像是水箱...
在小弟還沒把它翻轉之前 我在找的是各種轉彎頭...
在翻轉過後...我就跨過了這個關卡...
這就是人生...這就是水冷...
繼續看下去...

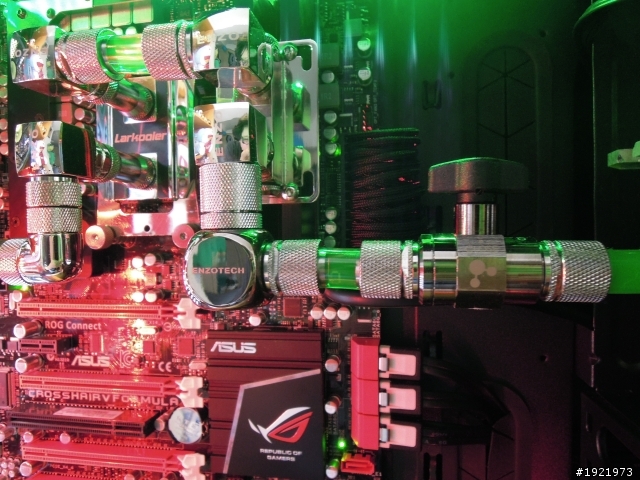

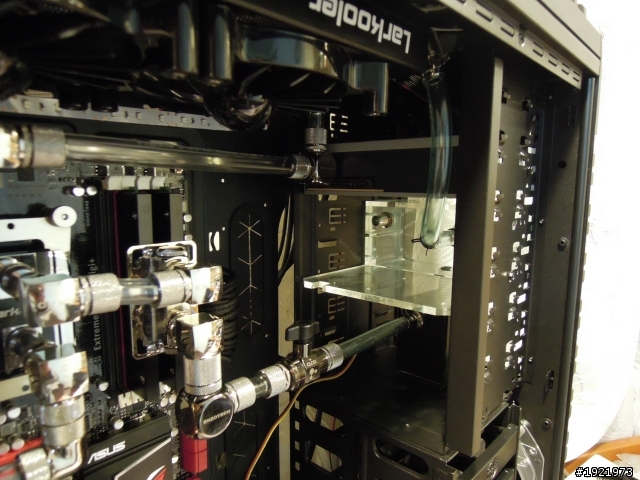

止水閥的配置...改這邊的目的是為了將來只有機身歪一側 另一邊就可以放水好做整理更換...

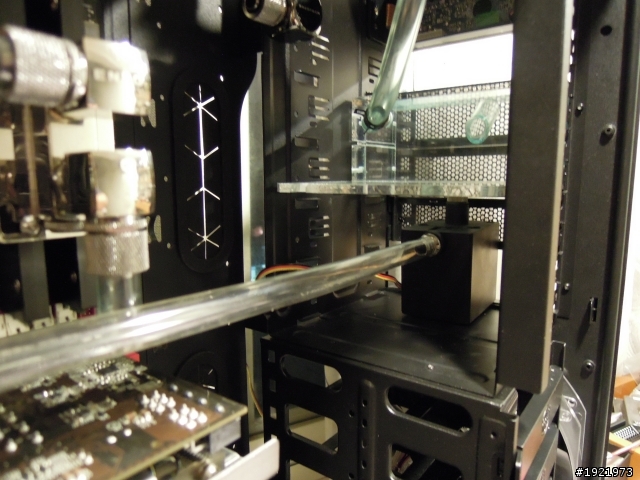

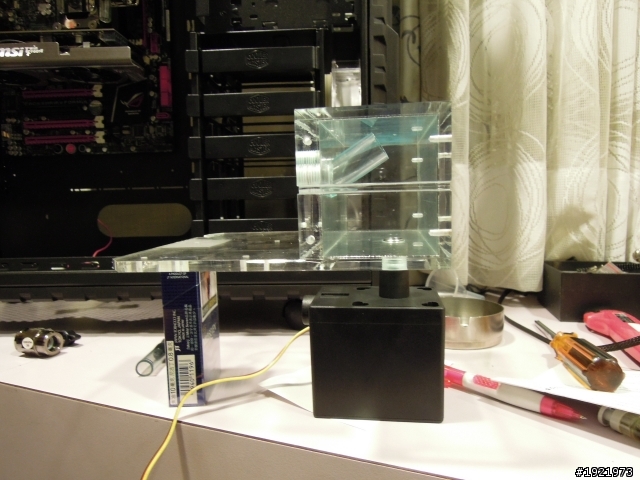

這就是水箱翻轉過來的樣子...PUMP是京威DP-1200...
同時也是人生的轉淚點...
止水閥大部組件
BP公母對接頭+ENZO骰子頭+止水閥 這樣就可以讓水冷零件 變成一區塊一區塊的概念...

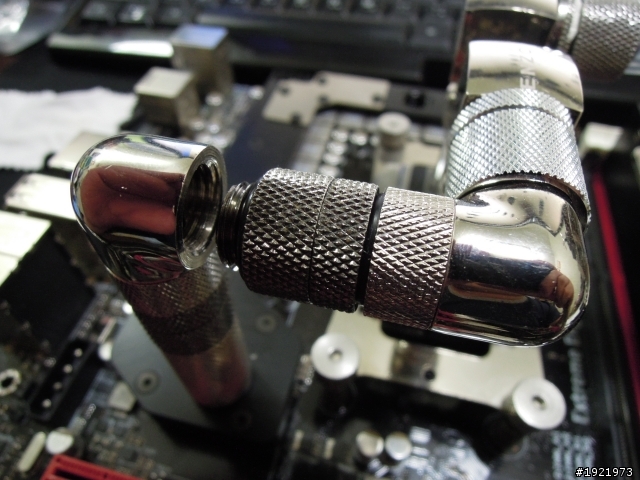

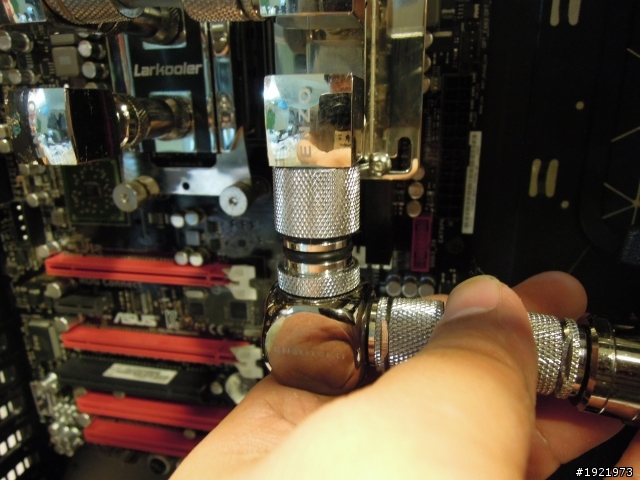

公母頭使用示意...
在還沒把各廠牌的零組件全部看完一次做成目錄前...我根本不知道有這種好東西可以用...
公的把他的頭放進母的洞裡面了 這就是所謂的男下女上??

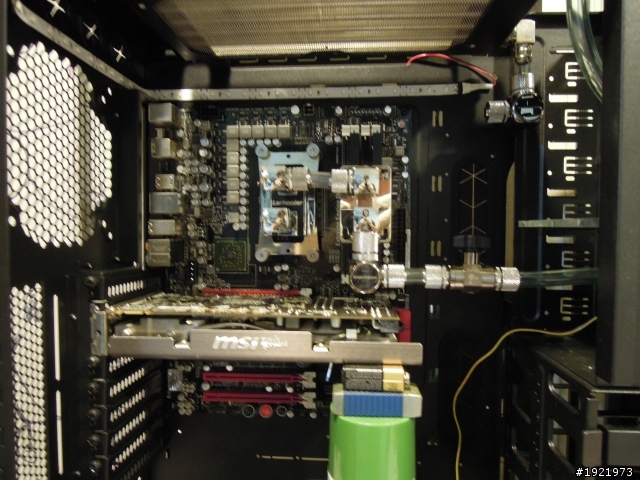

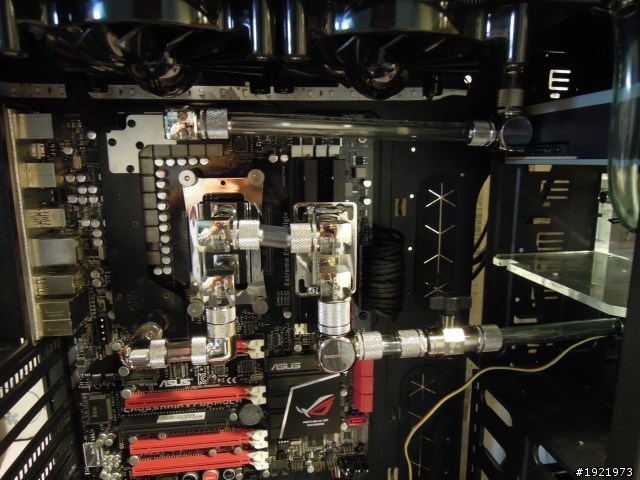

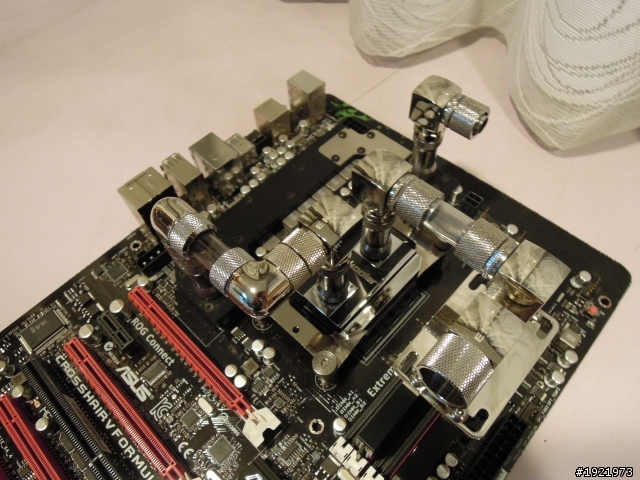

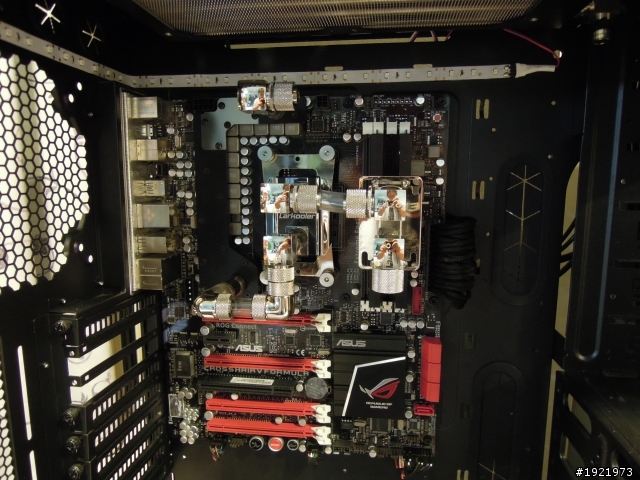

水箱至板子的第一階段配置
PS"鐵樂士+打火機+快被世人遺忘的X號電池 當他們合體的時候 是人們生活中的好幫手...這就是人生...不同的配置跟組合 也會有不同的用途...那就是顯卡不會彎卡...
呼呼呼...
看到這邊...真的覺得好美...

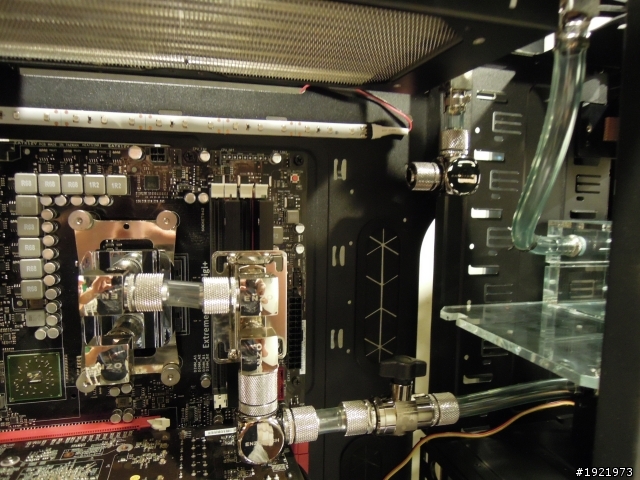

前面的水箱跟冷排落水路線

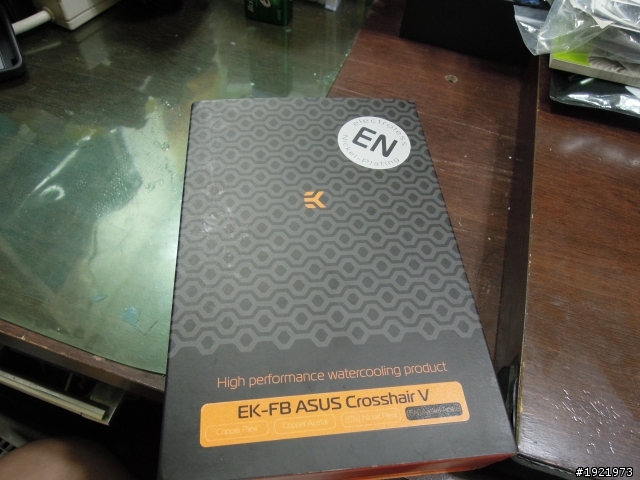

EK MOS 北橋冷頭到貨了!!
火? 這就是EK的LOGO 源自於他們家的產品 交接點就是這個圖案...
現身踹共了!!

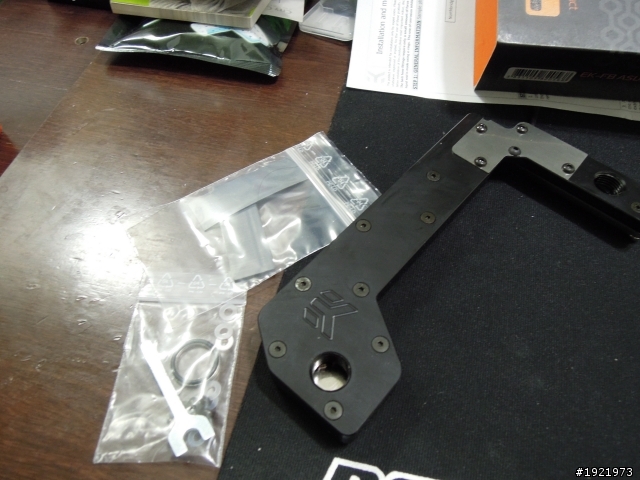

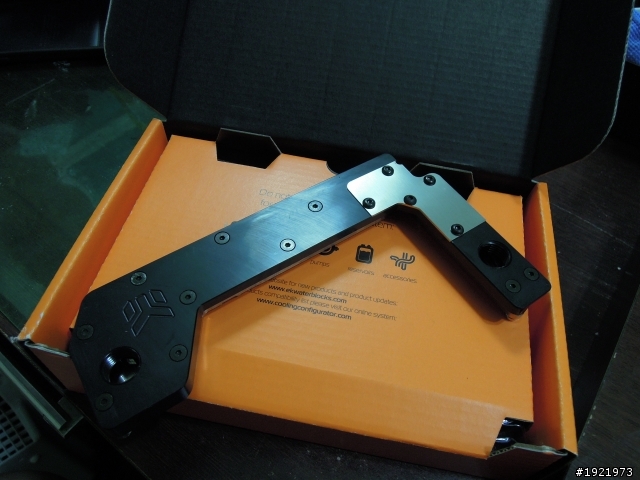

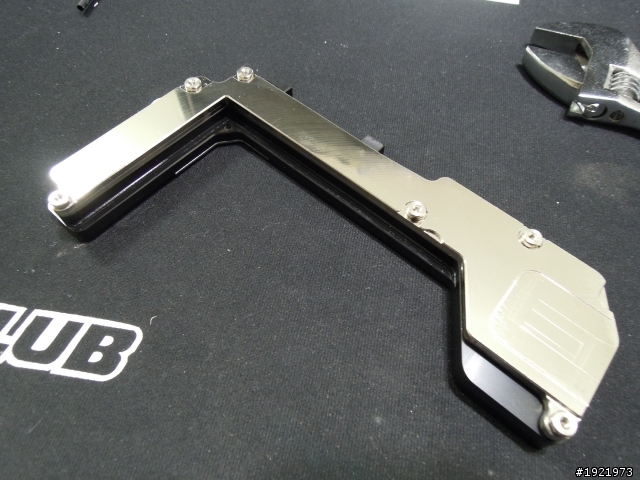

配件包+本體

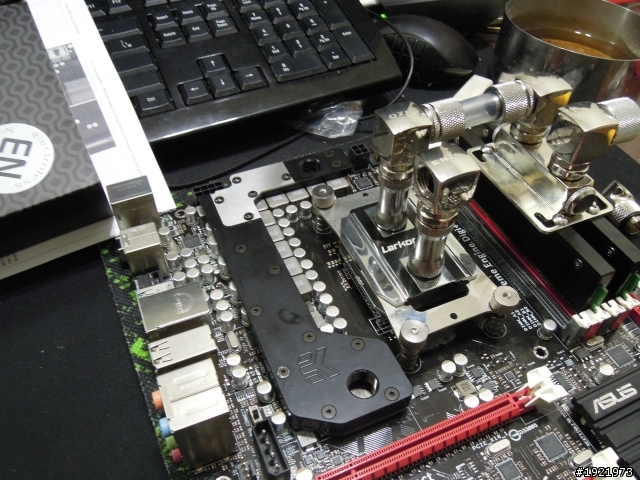

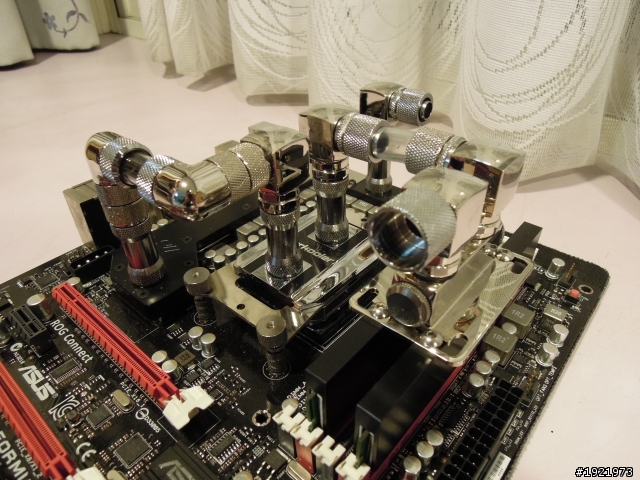

放上去看看...

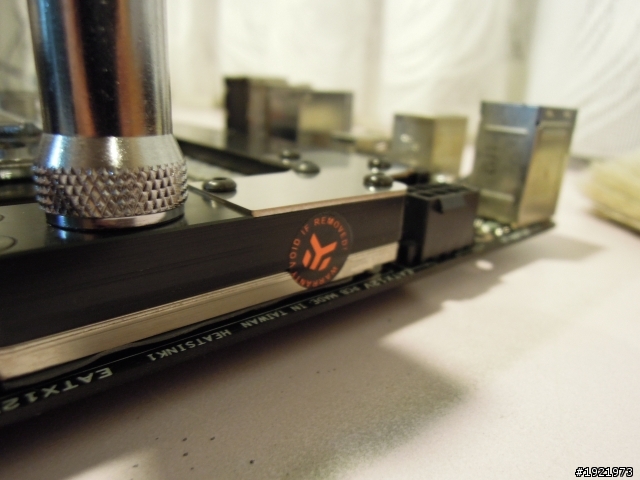

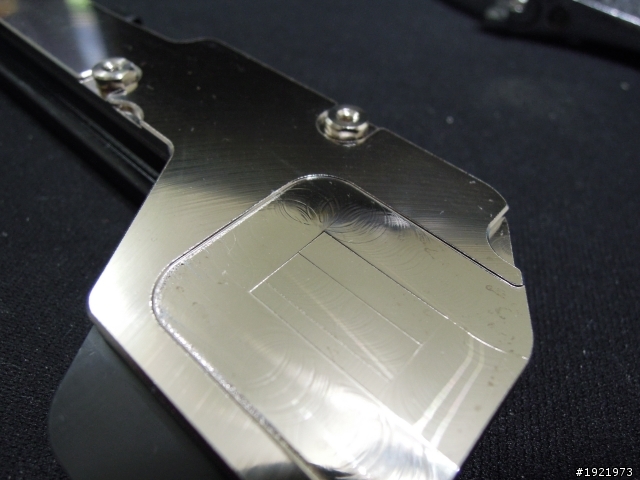

背面亮晶晶...
可是...仔細看...感覺很粗工的感覺...

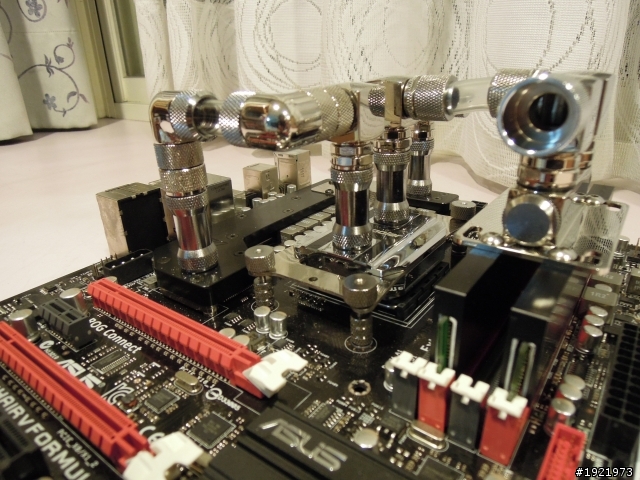

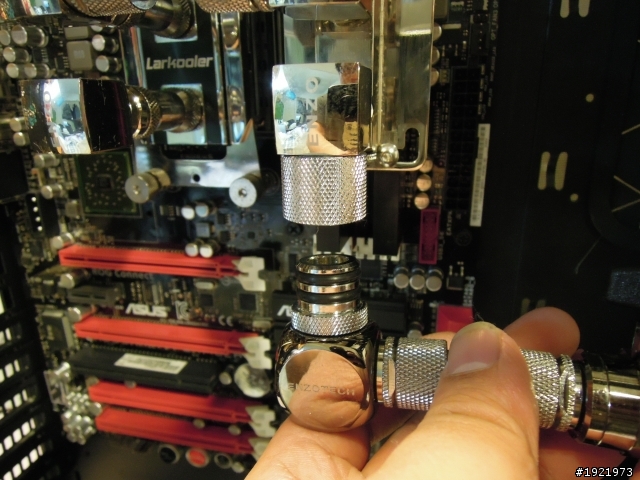

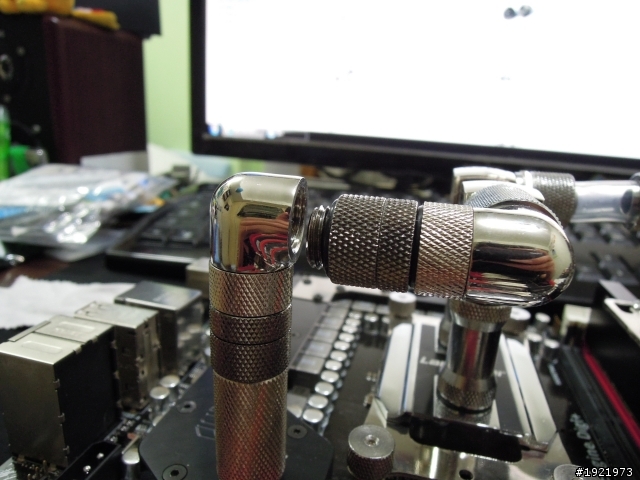

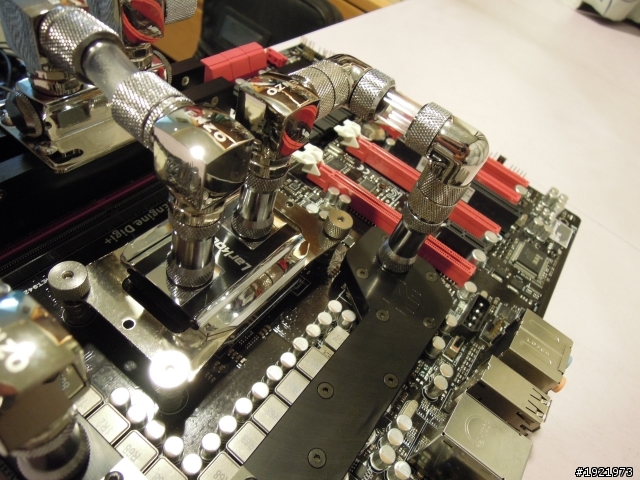

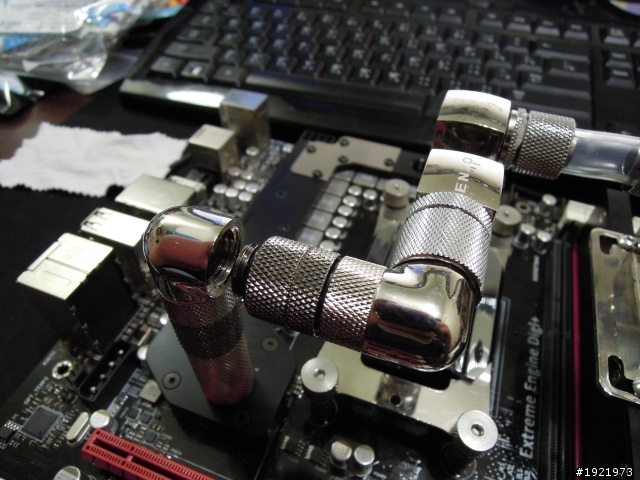

水路又在轉角的地方遇到了難關...
用遍了身邊有的頭...就是差那一點點...
不只長度 還有高低差...這個問題大了...
就在遇到這個問題之後...我卡關了將近兩個禮拜...
這時候又只好再回去翻各家廠牌的零件目錄 尋找可能可以用的產品...
這段時間 為了解決這個問題...花了不少不必要的錢買了一堆 不必要的頭...
就是這個轉角...讓我的人生頓時出現了黑暗...
需要修正的地方 MOS端的高度 CPU頭的出水管長度 轉接頭到MOS頭之前的長度...
這些差距都是不到2公分...所以不能在這之前用接水管的方式來解決問題...
只能靠零組件去做解決...不然就是乖乖的讓人生彎曲...就是接水管...
但是我不甘願已經花了好幾千 在這個轉角而已...
於是......
救星出現了...他也完成了...

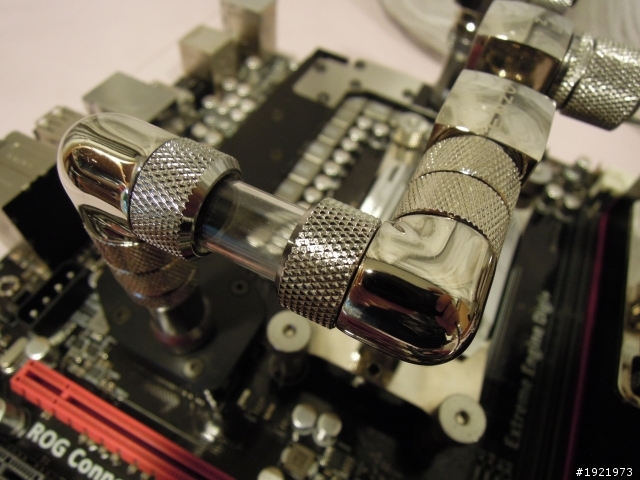

救星就是他...BP的顯卡專用SLI連接頭...
我一定要大力推這個東西...
這東西的設計真的很屌...
結論 這個東西 組合起來是一個物件...
他其實在市面上販售的話 是兩種東西 一個是兩端頭的部分 一個是壓克力水管的部分
兩端頭的部分 有兩種...分別是C47 C48 兩個番號 差別在裡面是單圈橡皮 還是雙圈橡皮 以及寬度
壓克力水管的部分 規格可就多了...市售都是三個一組包裝 所以在這種短尺寸範圍內的肉搏戰...
這大概是一個算是不錯的解決方案...
而高度跟出水口長度的解決方案就是EMZO出的 "足" 1公分的公母延伸座...!!
EK的保貼...

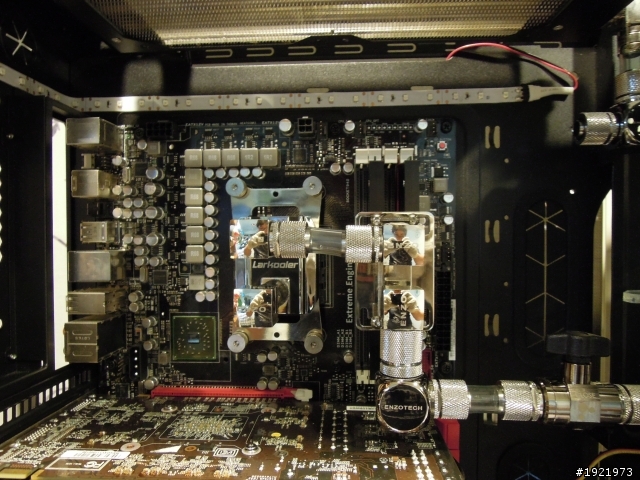

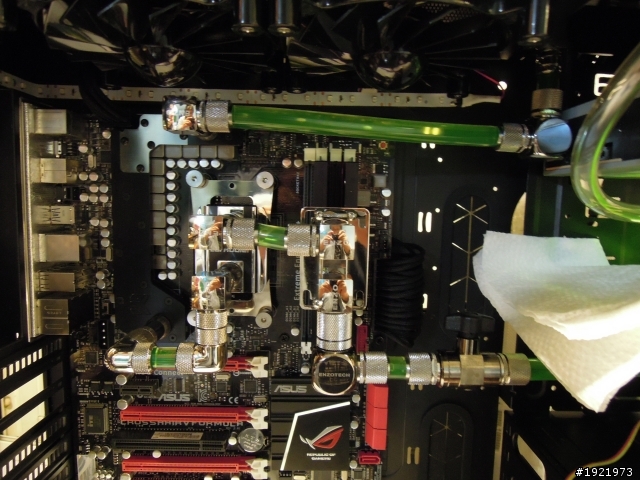

上機了...
看到這幕...我自己都流下感動的淚水了...
來吧!!插上去吧!!
馬達水箱 示意圖 馬達水箱組 總共占用4個 5.25槽...
前置水箱 使用的是京威UV綠 水冷液

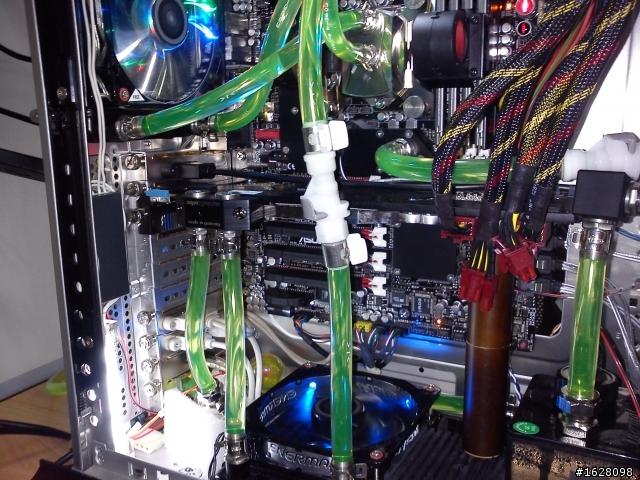

試水中...這顏色過水管之後 還蠻美的...

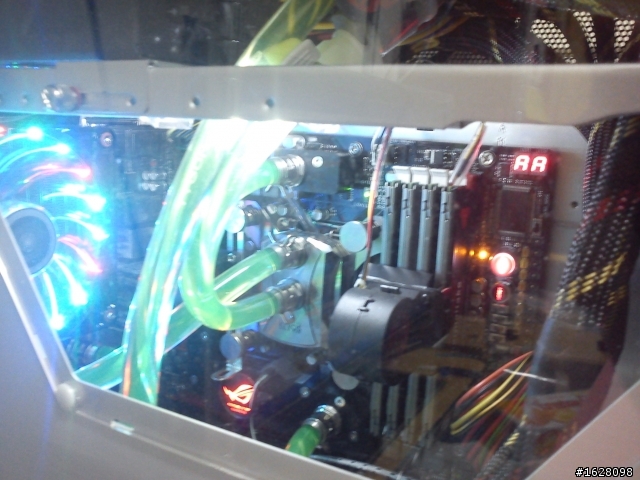

開燈了...紅配綠...狗臭屁...
這角度 銷魂阿...
連EK排一起進來取景...
外面剛剛好就是看到冷頭區...裡外配置
這就是辛苦的雙手...碰水 又轉羅斯 轉到手到爛了...
這也就是為什麼每個發表完水冷機的玩家 常常會說轉到手破皮...
小弟這還沒噴血...以前是真的會轉到手爛掉...
感謝各位的觀賞
其實...這幾年來 水冷改裝在台灣慢慢的漸漸熱絡起來...
從最基本的封閉式水冷H60這掛的 到雙風扇2D排的H100...
到模組套裝式的KU3241 耀越 ...等等...越來越多款式...
再來就是最近大機殼的興起...越來越多機殼設計開發的時候會加入許多水冷的元素...
再來還有一個比較大的問題就是 台灣水冷的零件以及專業資訊部分 並不是那麼的普及...
以及零組件 也沒有這麼完整 所以在改裝過程中 會常常遇到一些阻礙...
幫我最多的人是光華堃邑的黏黏...愛死你了...哈哈哈...
同時 在完成的時候 我開了一瓶啤酒 然後聽著CCC的一首歌 叫做PROUD MARY...很好聽!!
最近板上越來越多人在玩水冷改裝 希望這篇文章 可以吸引到許多有興趣的玩家朋友們 一起踏入這條不歸路...也歡迎大家提供意見 相互交流...謝謝觀賞!!
