小弟我終於把近期拍的照片整理完
可以繼續分享這篇
上一篇有提到cpu是i5 2400 mb是h67 vga是nv 250
但上篇有提到..
想要完成自己心中的頂級電腦(這只是對我而已啦..
)所以那隻小惡魔就開始發威了
打算全部再給他升級
上一次上機結束
不到三天..小弟又開始拆光光了
順便把零件都洗乾淨

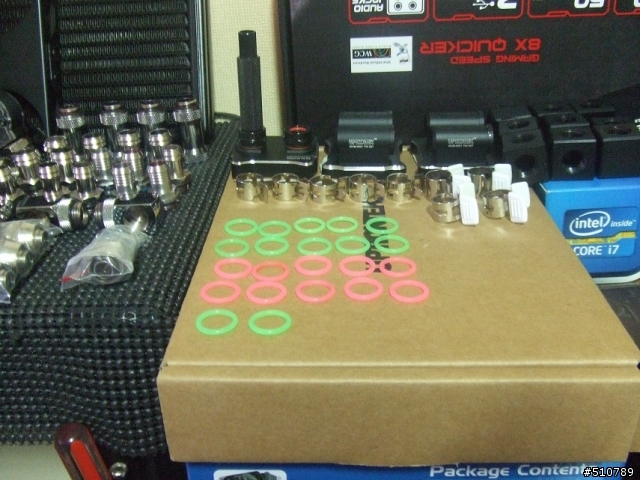

擺好來個一張
這些大都是上半部買的

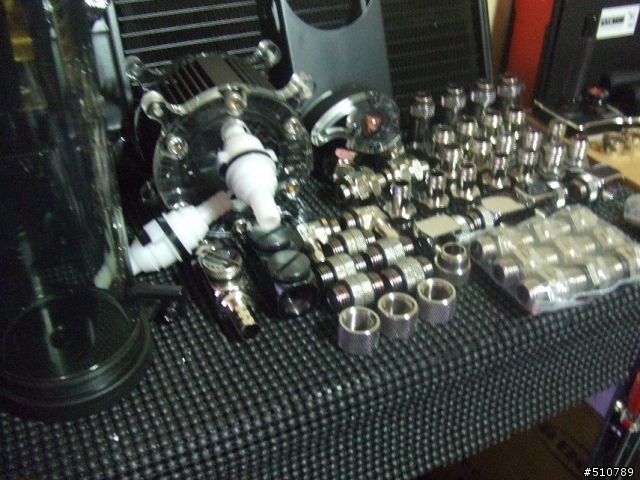

大集合照
買到這時厚的接頭已經7.8張小朋友了
還有一些是一包一包的就沒拿出來洗了
\
就在這幾天空檔 開始敗家..
給他敗入I7-2600K+華擎 Z68+MSI R5870
CPU與主機板開箱文在這
(純開箱) 升級囉! 華擎 Z68 Extreme3 Gen3 與 I7 2600K(水冷機完成囉!)
所以又開始漫長的拆拆裝裝

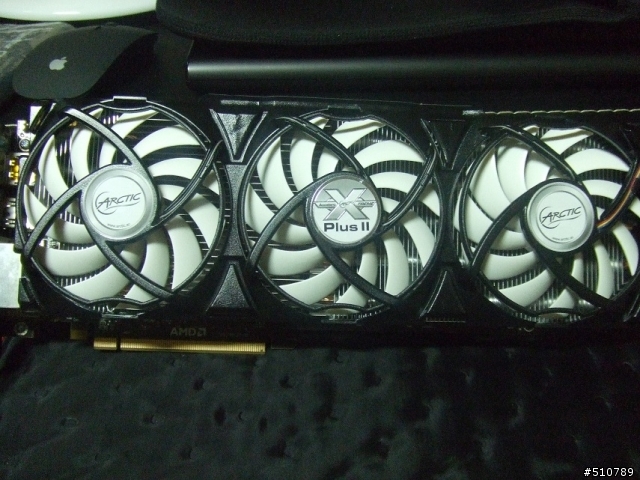

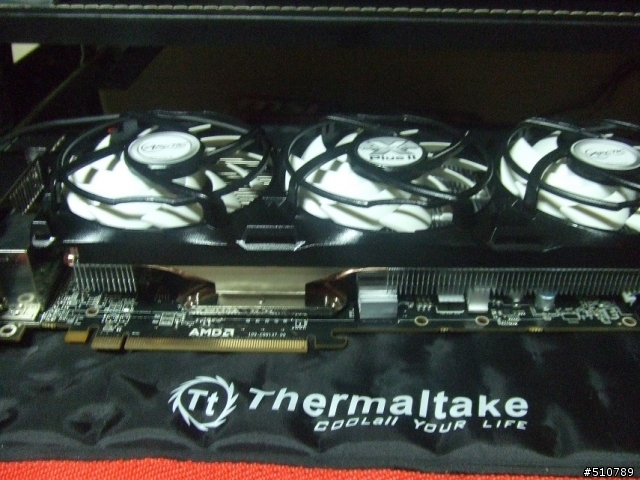

先把5870的AC扇給換掉
這組AC 3風扇評價似乎很好 價格也不便宜
散熱器+顯示卡 整個就是大

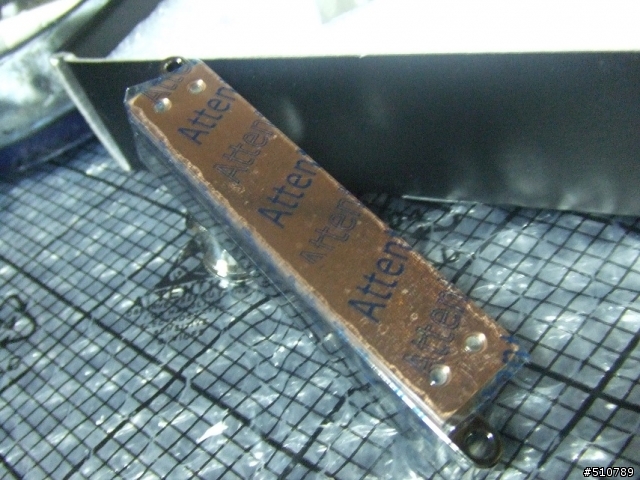

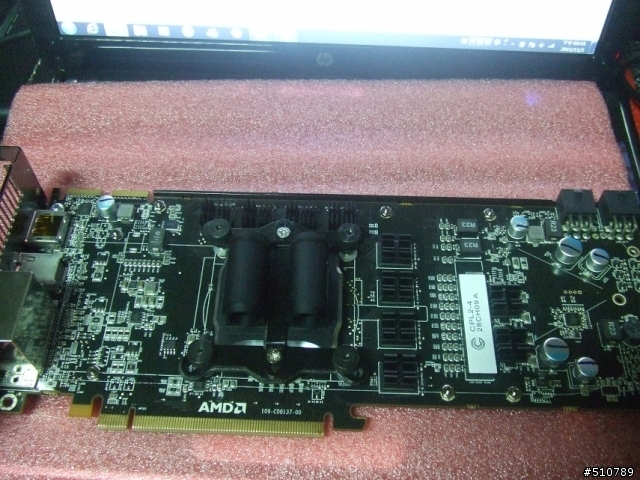

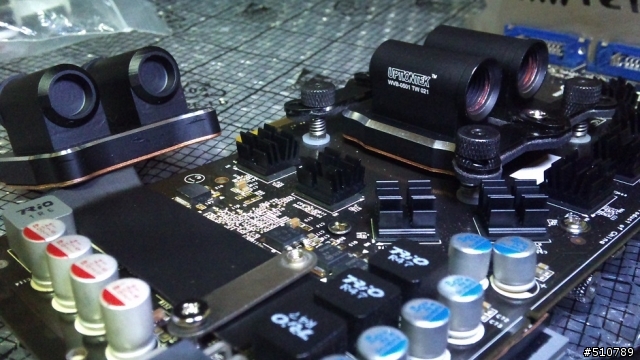

把原本裝在250上的UPTIONTEK T1水冷頭拔了
看那陽極化的螺紋..已經被我拆裝 鎖到都掉漆了 不只是他破皮
我的手指不知道破皮幾次了
裝好囉
因為原本UPTIONTEK T1水冷頭附送的陶瓷散熱片 感覺很弱
所以又特地買酷媽的散熱片

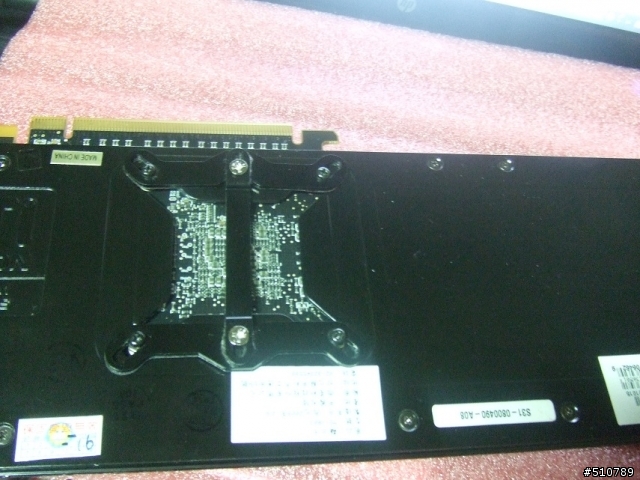

背面硬是要把背板給鎖上
這樣我才能裝上外殼

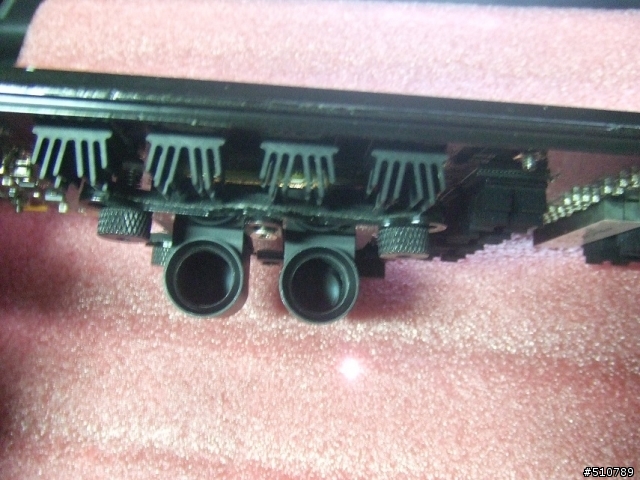

我很喜歡公版卡的外殼 所以就把水管給拉到風扇那個洞出來
本來打算裡面在把另一顆沒用到的T1給裝上去
幫供電作散熱 但自己做的銅片底座 再加上水冷頭
實在很重 所以就放棄了
這次水冷升級之後與上一篇差很多
小弟從3分PU管 玩到3分矽膠管
再升級 4分薄管 4分矽膠管
最後則是最粗的4分太空管厚管..
水管粗 價格也跟著粗...
拍賣找到的 最低都要買一米 大都賣650元/米

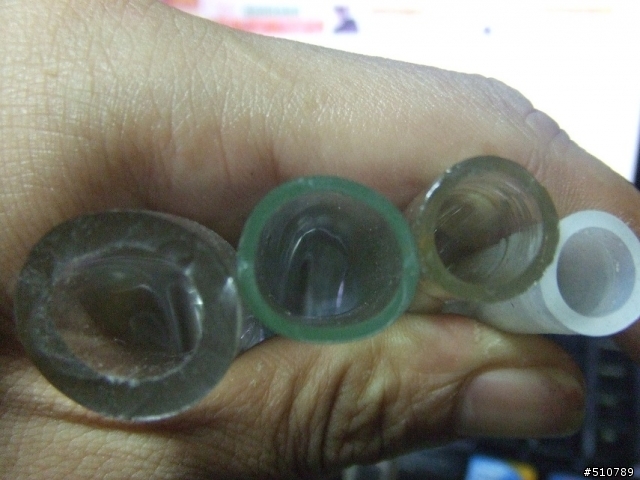

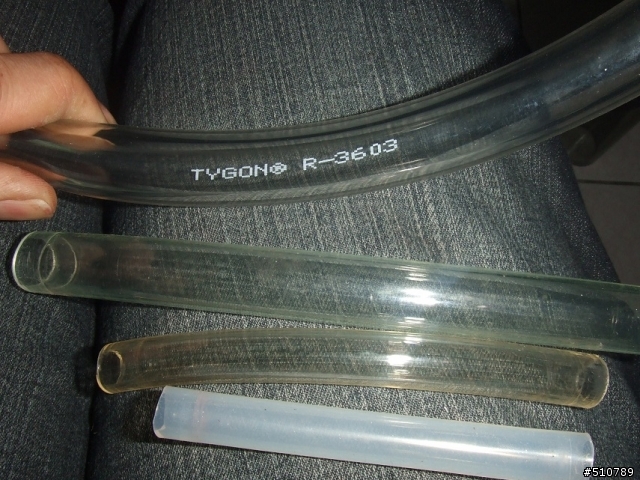

下面是小弟我自己做的水管比較
由左到右
4分厚管 內徑ID 1/2英吋(13mm)，外徑OD 3/4英吋(19mm) - 太空管 650元/米
4分薄管 內徑ID 1/2英吋(13mm)，外徑OD 5/8英吋(16mm) - 五金行牌水管 4元/尺
3分薄管 內徑ID 3/8英吋(10mm)，外徑OD 1/2英吋(13mm) - 賣家送的 價格不知
3分矽膠 內徑ID 8mm，外徑OD 11mm - 三分矽膠 54元/米
另外四分矽膠是最後買的 所以就沒放在一起比較了
(4分矽膠 內徑ID 10mm，外徑OD 13mm) - 四分矽膠 66元/米

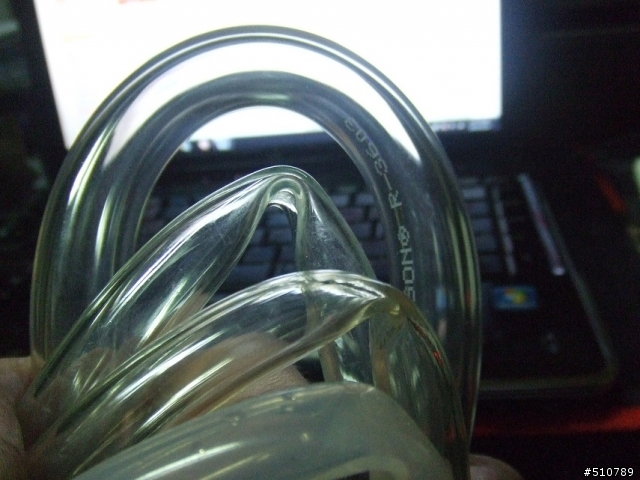

比較一下厚度
比較一下抗折度
抗折度 四分厚管>三分厚管>三分薄管>四分薄管
其中又太空管 抗折度高 ，矽膠管 抗折度低
雖然這都在網路上找的到資料
但這是小弟我從一開始不懂水冷的新手
在這近兩個月的時間..慢慢砸錢 慢慢爬文 得來的經驗
這次升級4分太空管
那當然免不了 要用快速接頭囉
但是價格相當不便宜
尤其是一次買很多顆

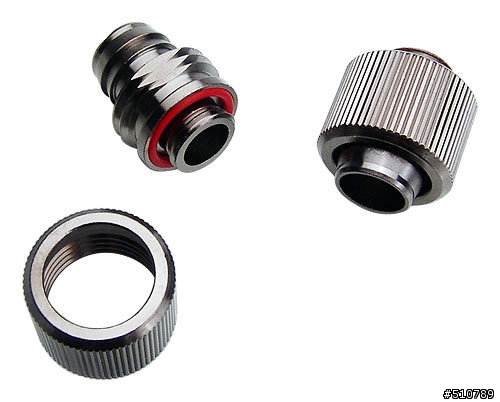

本有考慮買KOOLANCE的快速接頭 他手轉紋路是直的
且很有質感 他家出的水冷東西都好有質感..
但我都沒買過他家的 因為...貴
(圖片取自光華CUMA)
有考慮Bitspower的
黑化的到是很不賴 想想價格還是有點不便宜

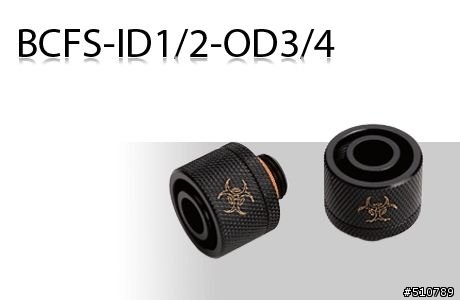

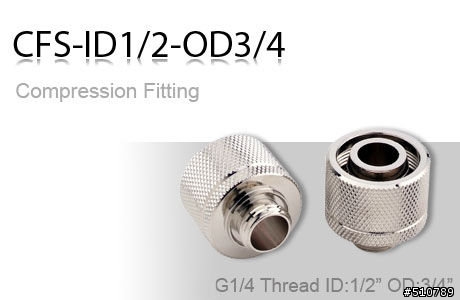

最後還是選了ENZOTECH的快速接頭
順便買了四顆LARKOOLER的45度旋轉座
(因為BP的加大化45度旋轉座 一顆可以買LARKOOLER的5顆..所以只好挑LK的
)
既然有要把水冷一次到位 做一次升級
所以....
先前買的某"部分"只好忘了他
再次的敗家
這次購入的東西有
水冷頭：
MOS：ENZOTECH 81NP *2顆
RAM：Bitspower RAMS22 *1顆
快速接頭：
ENZOTECH 4分厚管 專用快速接頭 *14顆
冷排：
BYKSKI 3D 360冷排 *1個
幫浦：
Tt曜越 P600 *2顆
(從一開始的單顆P500...到P500*2...在換DDC+BP上座..最後才換P600*2)
風扇：
保銳靜蝠 紅光 12cm 風扇 *3顆
接頭：
LARKOOLER 45可旋轉座 *4顆
G1/4 雙內牙轉接座 *3顆
Bitspower 柱水螺絲 *1顆
不鏽鋼4分出水頭 *10顆
黑色4分厚管管夾 *18顆
4分 雙頭 穿板螺絲 *6顆
Bitspower 測溫鎖頭 *1顆
日東NITTO 快速接頭 *2組
紅色打光螺絲含LED *2組
其他：
急凍王DT4100風扇調速器 *1組
LAMPTRON FC5-V2 控制面板 *1組
小護士溫度計 *2顆
Bitspower UV 防折彈簧 *1米
太空管 4分厚管 *1米
四分矽膠管 *5米
大約是這樣..
其他小東西就懶得打嚕

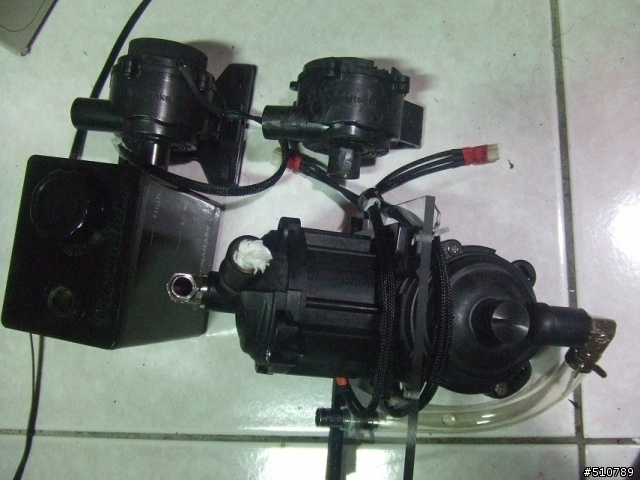

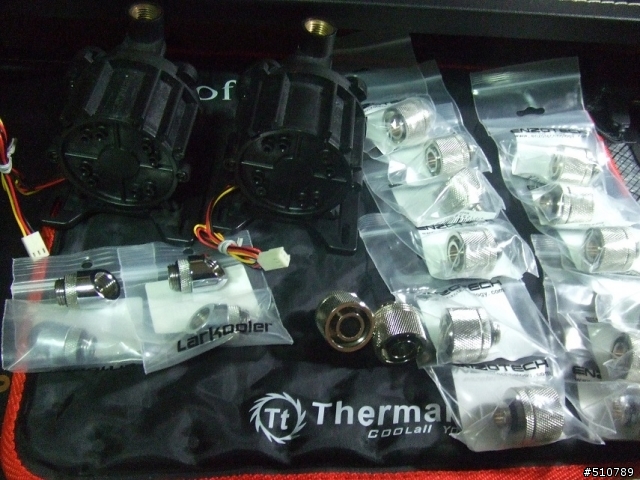

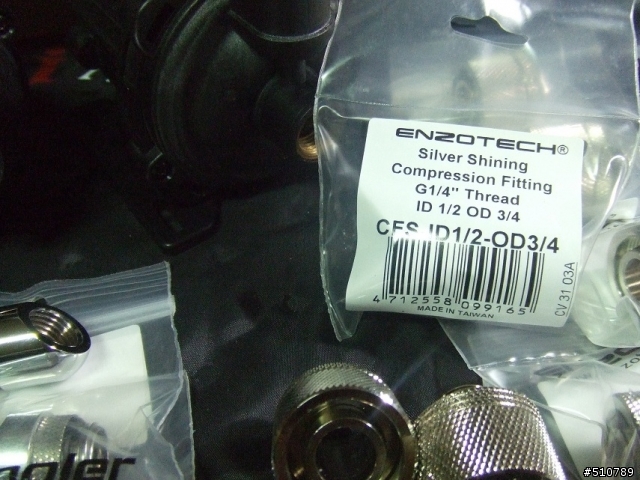

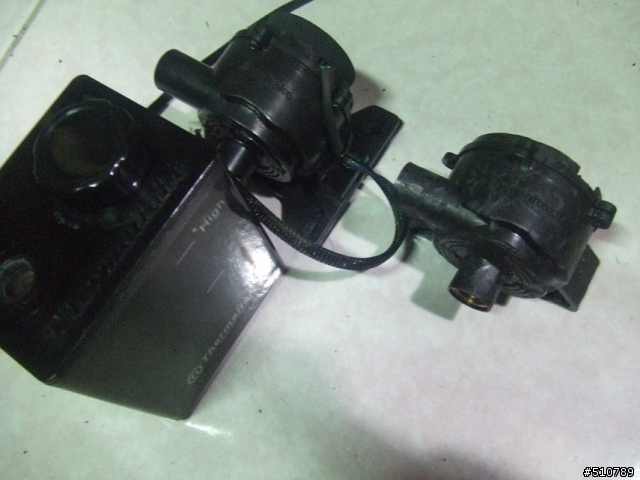

快速接頭跟兩顆P600
新歡P600 與舊愛P500
他弟弟真是小
這理先插入一段小弟的 PUMP比較圖
電腦水冷水冷頭 冷排水阻大所以pump注重揚程
不像水族箱水量大 水阻小 所以pump注重流量
所以只比較揚程 這也是我自己花錢得來的經驗

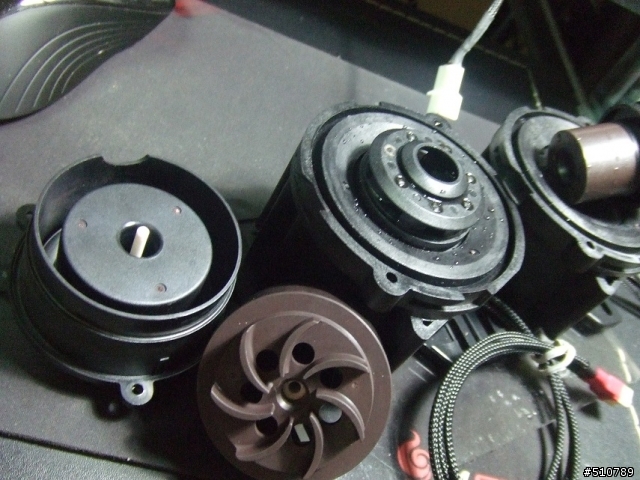

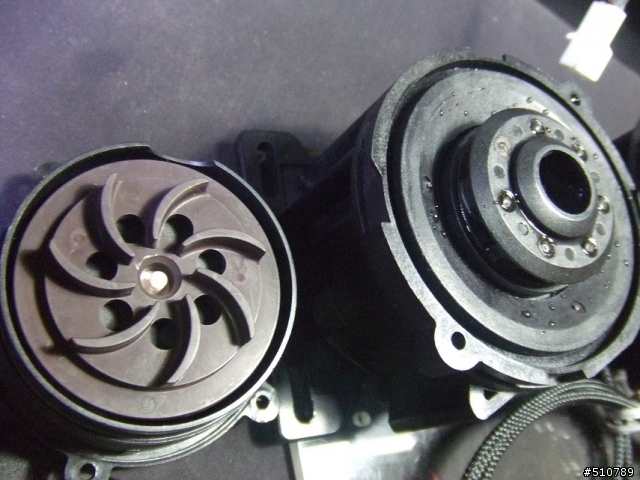

錯了別怪我左邊是P500的葉片 右邊則是P600
兩顆都是DC直流無刷pump
P500揚程 1.8米，P600 揚程 3.0米
有發現到不同的地方嗎?
除了大小啦

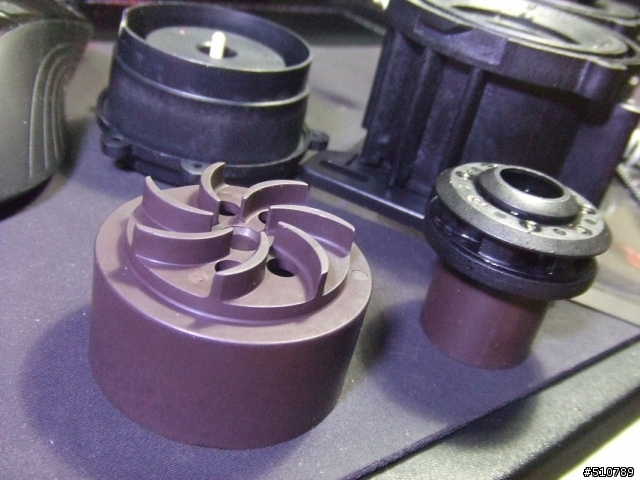

P500 是外轉子PUMP 外轉扭力較大 製作較簡單
P600則是內轉子PUMP 內轉轉速較高 製作較困難
所以P600轉速高 葉片也跟著小 揚程才會跟著高
內轉、外轉的定義，無刷馬達會轉動的部分一定是磁鐵，在線圈部外的叫外轉，被線圈包住的叫內轉
pump的葉片就是一個轉子 磁鐵 這樣才能夠做到完全防水
這樣就很明顯囉
那顆p600與現在主流的D5 MCP655 葉片設計 構造 幾乎是一樣的
只是D5 MCP655 內轉子較短 但是加大電流 可以說是P600的加強版
本身MCP 655 吃的電壓是 8V~24V 屁股也有5段調整開關可調整轉速
所以他價格挺高 基本一個MCP 655 + 改裝前蓋 就可以買3顆P600了
如果再改個後蓋 外環 差不多要7.8張小朋友
所以我只能看著他流口水
分享一下自己的經驗看法 錯了 再請多多指教

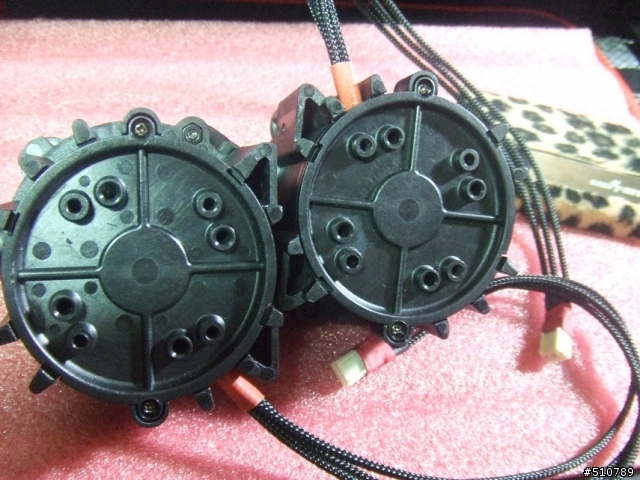

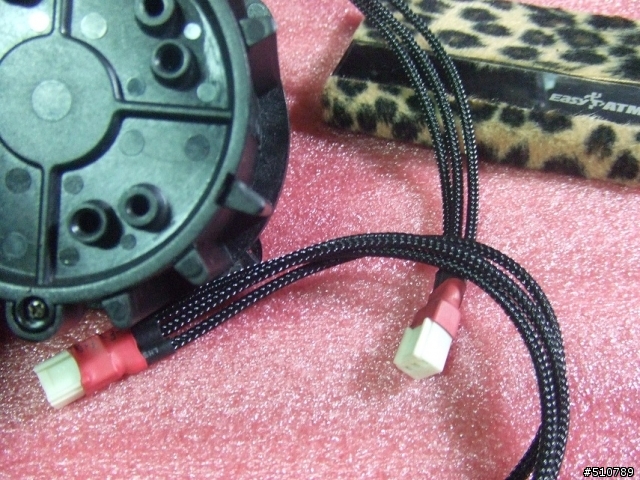

接著這兩顆PUMP當然免不了包一下囉
我這樣會不會太閒...
急凍王DT4100也來包吧

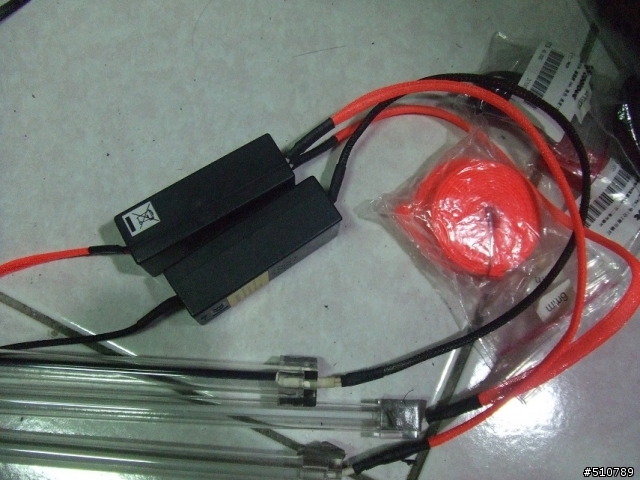

兩組CCFL 紅色那組則是包UV紅的編織網
藍色UV燈管那組 就包黑色的

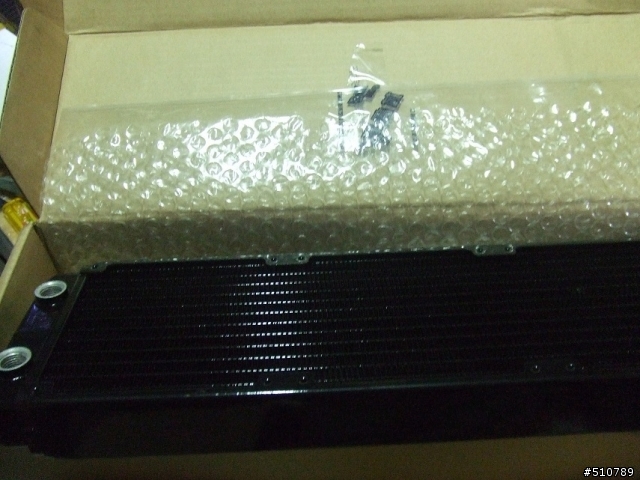

360冷排
厚度約40mm
可以換出水頭

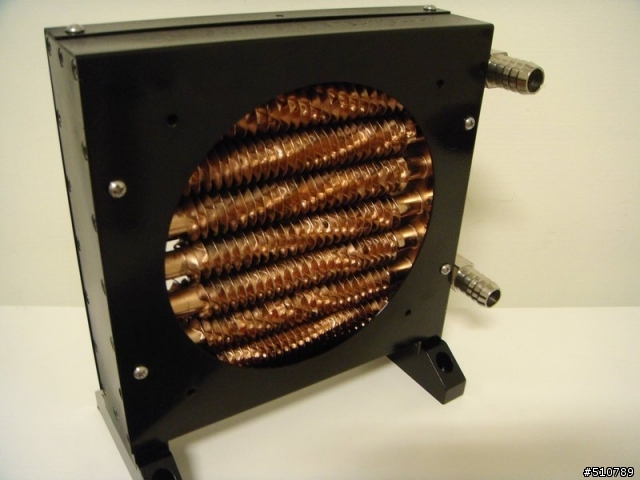

另外這個討厭的120冷排...買來就被我丟在盒子裡了
他真的有夠份量 所以沒辦法掛在鎖螺絲的地方
真哭哭...

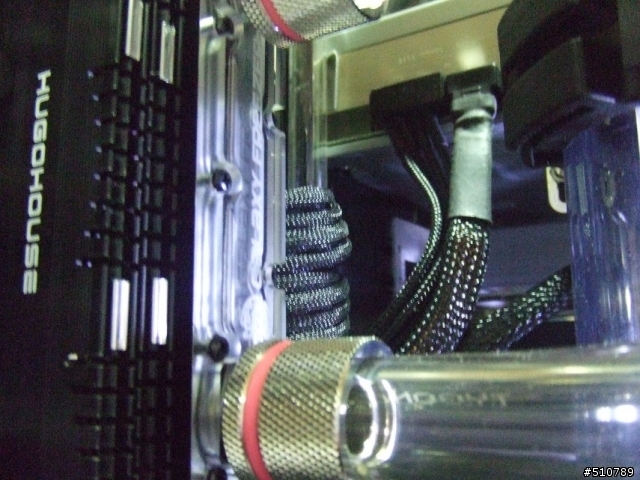

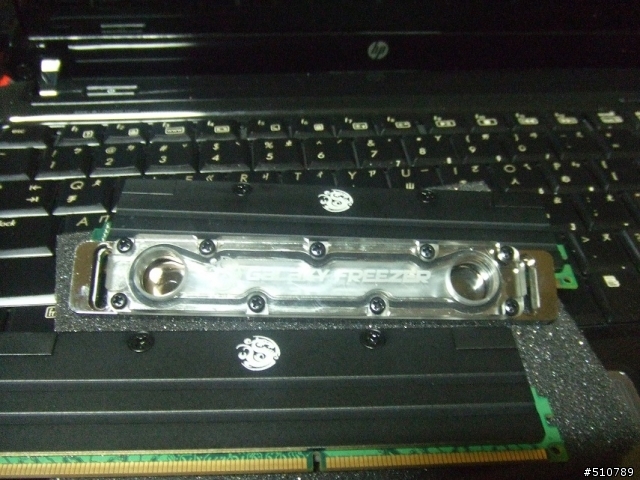

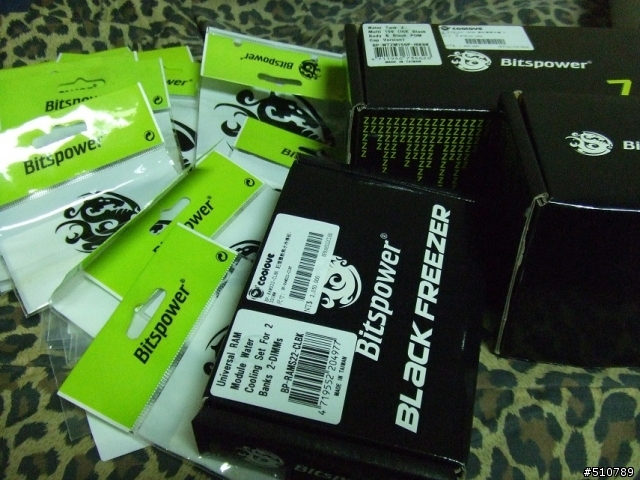

接著上場的是Bitspower 記憶體水冷頭
壓克力的面板 真的很漂亮 只是我買2支的面積有點小
就算加了led感覺不出來
他有分2支 4支 6支 用

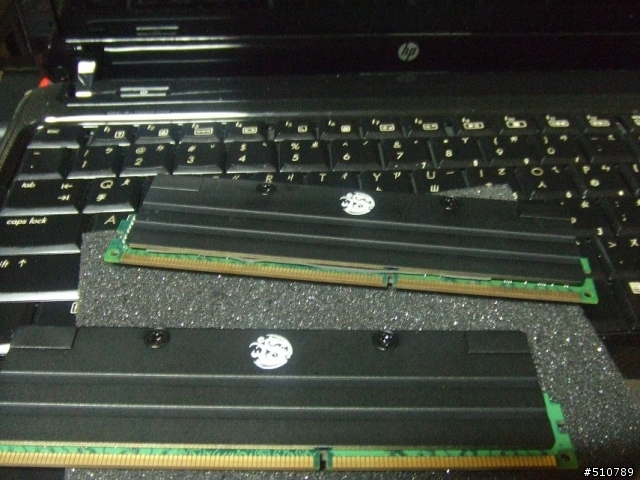

我則是買2支的 因為兩支RAM是短版 兩支RAM是正常高度
短的是4G 就非他莫屬囉

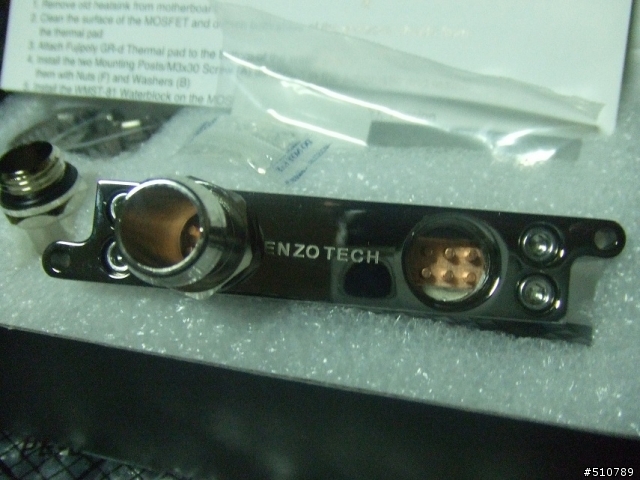

接著是ENZOTECH 的供電水冷頭
華擎的Z68 GEN3 兩組MOS孔距都是81mm
我是先買了一顆81NP 就是81mm 先試試看
可以裝就再買一顆

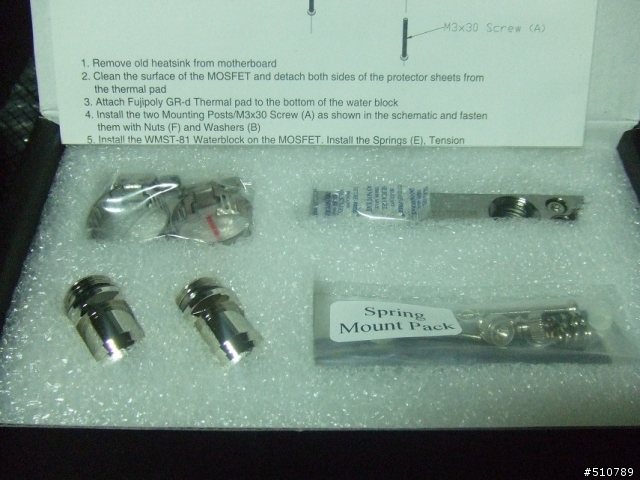

本身就有附上4分出水頭 跟 很爛的扣環
正面看起來真的好小一顆
但是很厚 又超有質感
小小的兩顆 就跑掉了3張多小朋友..
第一組背面有貼保護膜
怪..買第二組就沒貼..還是別貼的好 那個保護膜超級難撕
還會殘留膠在上面 害我還用酒精擦好久

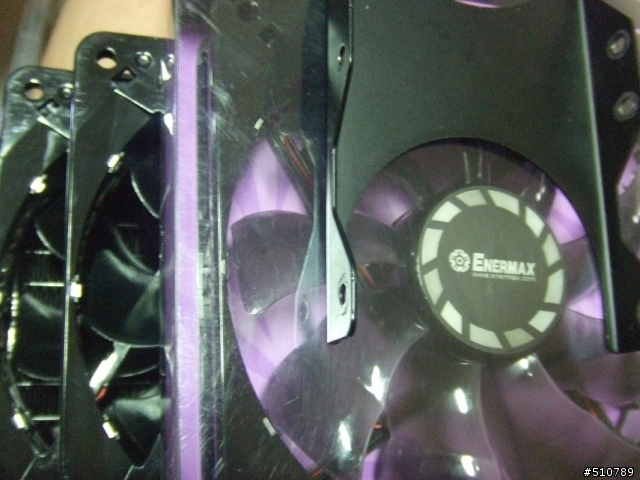

我個人對保銳的風扇 評價還不錯
很安靜
所以就買了三顆靜蝠裝在360冷排上
風扇的墊片當然不能省囉

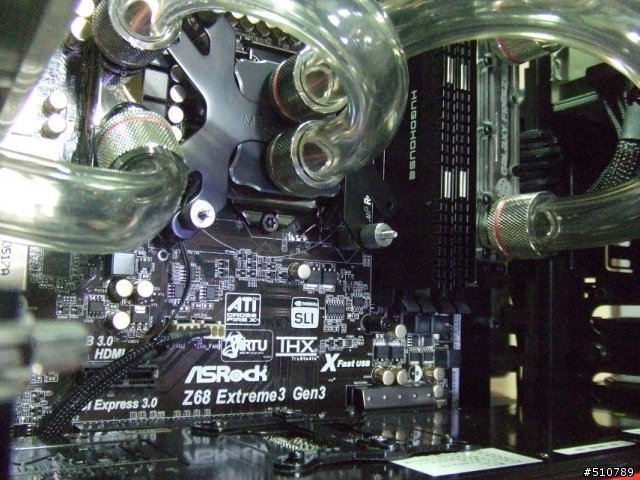

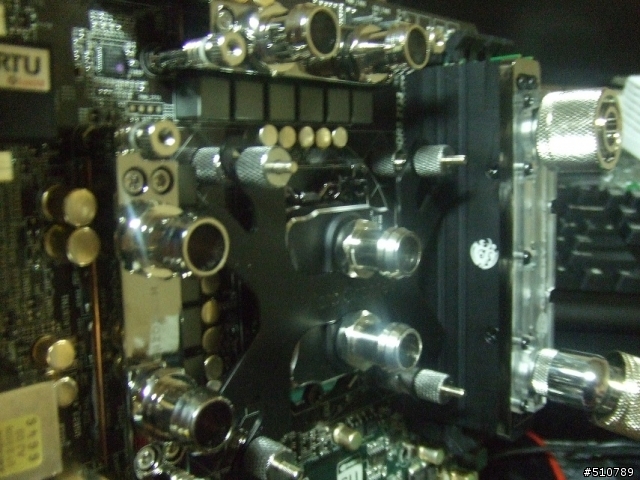

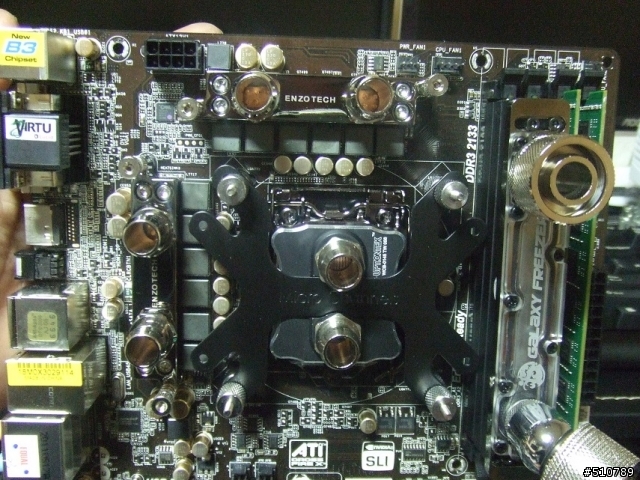

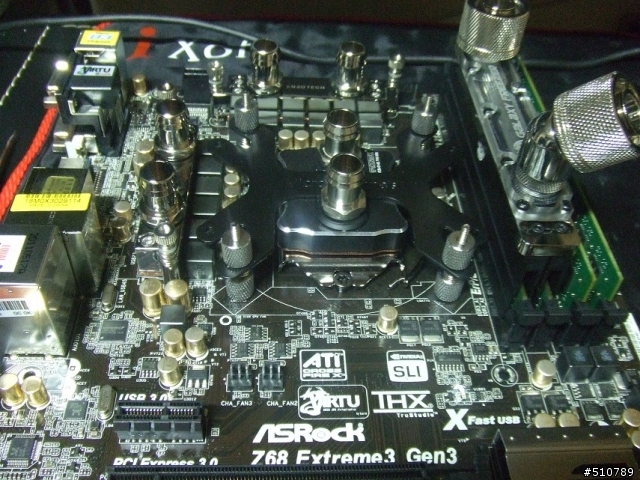

先把所有水冷頭上上去
這時候訂的快速接頭還沒來 先裝寶塔頭看看感覺
裝上機殼

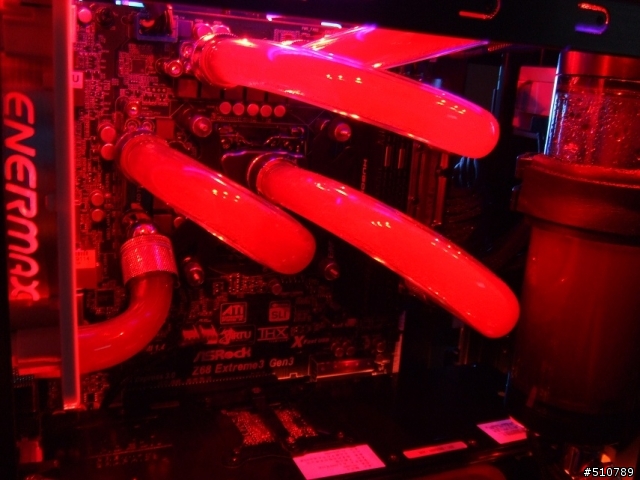

看起亮晶晶 真不錯

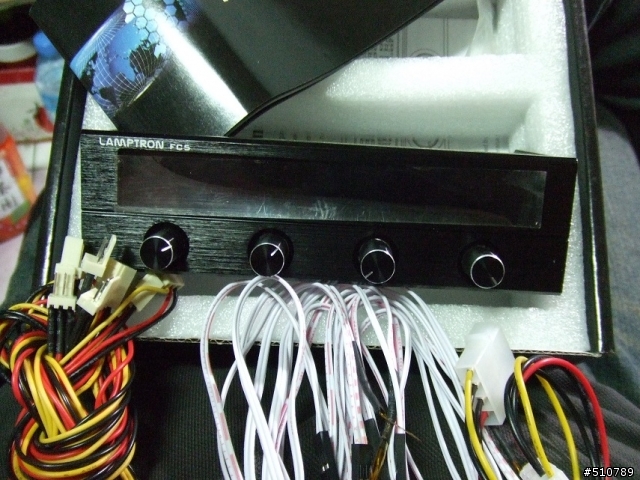

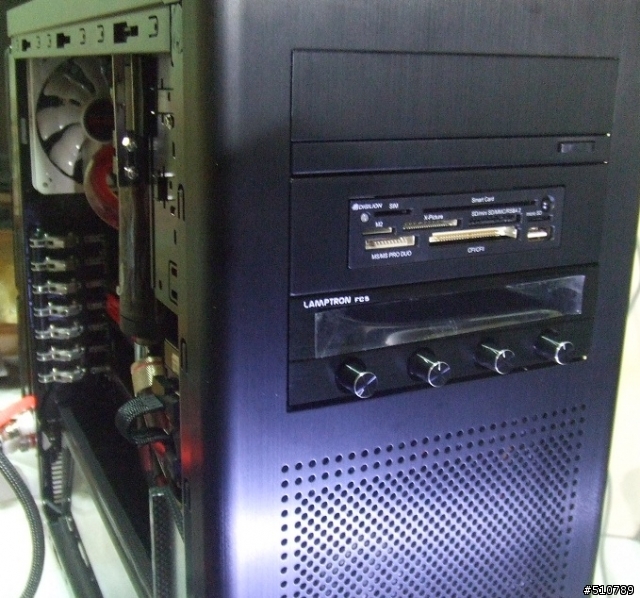

接著是FC5-V2 控制面板
為什麼我前面已經買了DT 4100 現在又買這組呢...
原因是..我本打算用DT 4100兩組控制
去控制兩組風扇(360冷排三顆風扇) 與 (240冷排兩顆風扇)
但是小弟我是念商科的..以為他最大電流0.6A可以撐一下
誰知道一接上去就冒好多煙了 那顆才包好線全新的DT 4100
就這樣跟我說再見
後來看一下風扇電壓 單顆就0.3A 難怪他撐不住
本還想拿他來控制P600電壓呢
所以只好買這組 單顆30W 控制0V~12V
再加上他剛好是金屬髮絲紋面板 很搭我的機殼
於是就無視他的價格 給他買回家
盒子上就標示了有多種顏色
打開還有內盒
配件 線好多喔..我的頭開始痛了

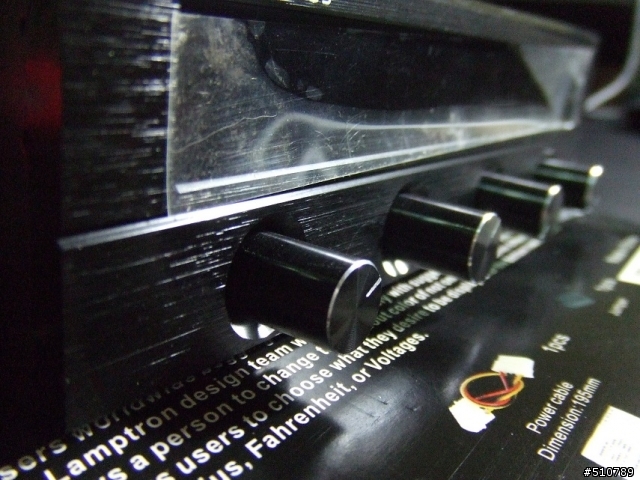

美美的金屬面板 嘖嘖...
小弟我怕他燒了 所以他原本線材都保留著

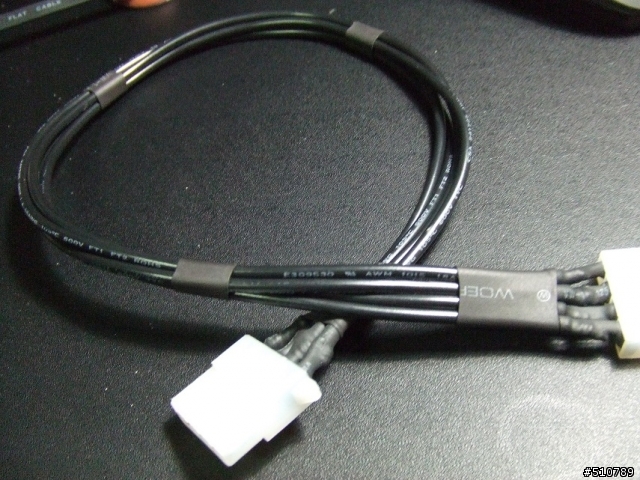

自己再做一條大4pin延長線
其實黑色的電線 這樣用 也是不錯看...(編織網<~找不到..

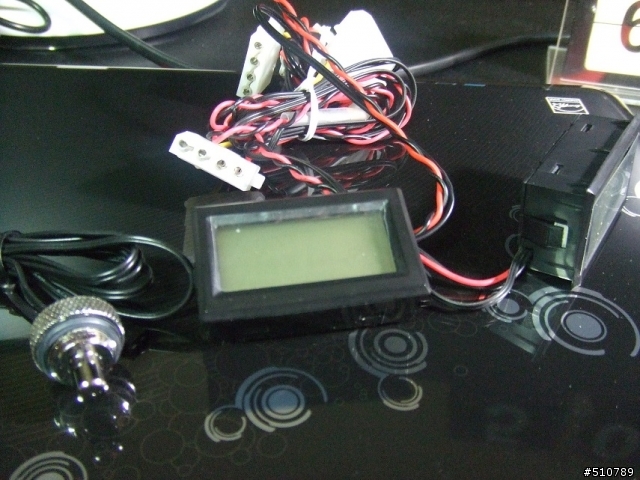

小護士溫度計..
跟測溫鎖頭
因為個人不喜歡看面板去了解溫度
所以乾脆裝溫度計 一個量水溫 一個量..隨便.
該開箱的都差不多嚕
接著就自己DIY了

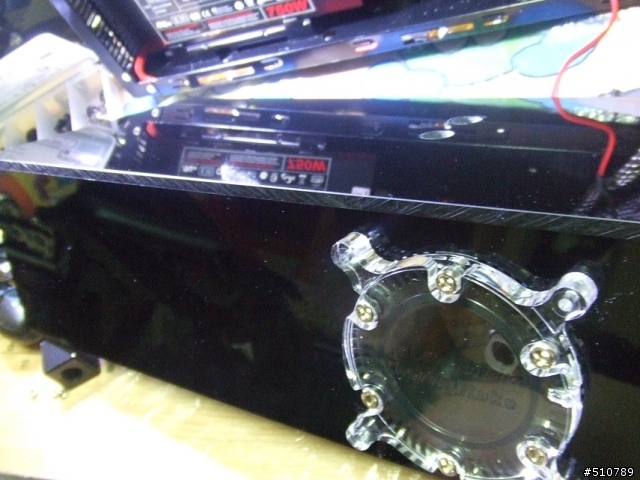

訂製的壓克力L板
那個圓洞 是拿來裝Tt小水箱

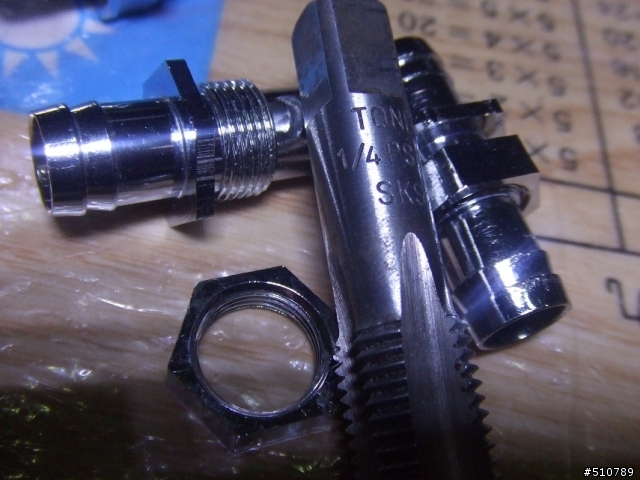

後面出水口 原本是1/8牙 但是我都是1/4牙
只好自己買11mm鑽頭 加 1/4攻牙頭
給他改成1/4牙

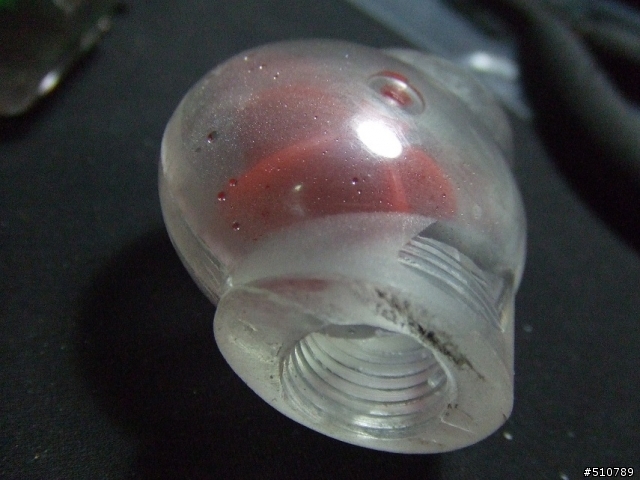

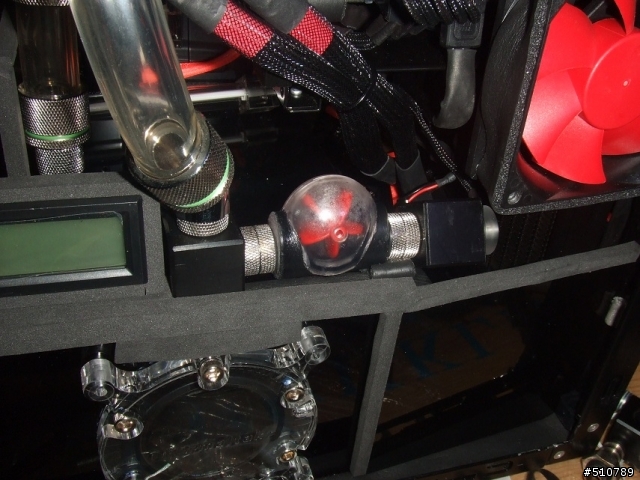

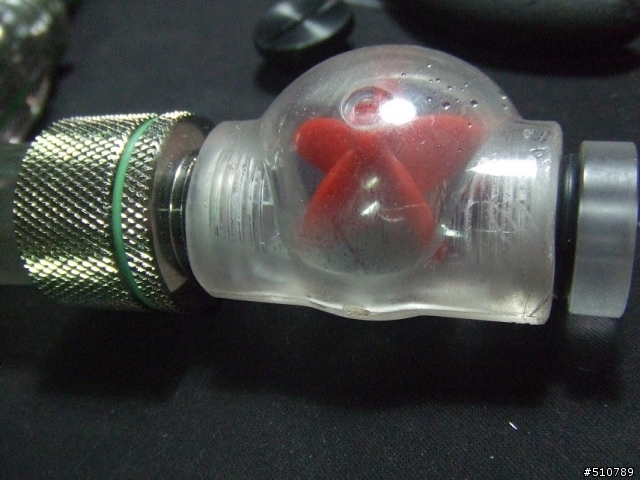

這顆是Tt的水流器
原本是長長一支 兩邊也都是1/8牙
只好給他切了 再攻1/4牙
裝上接頭 試試看感覺
還買了這個穿板螺絲 打算穿過壓克力 接水管
但我錯了 他出口外徑是11mm 不大不小
卡在3分4分中間 中間鎖螺絲的地方 原本以為是1/4牙
結果是比1/4牙還密 應該不是水牙 是一般的螺牙
整個就是白買了 還一次買六顆免運費咧

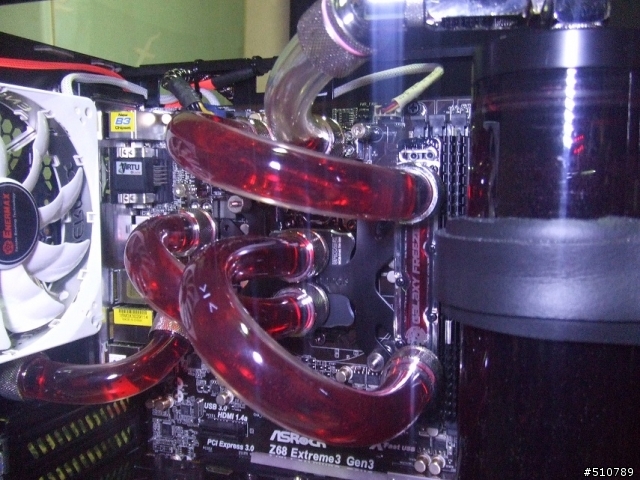

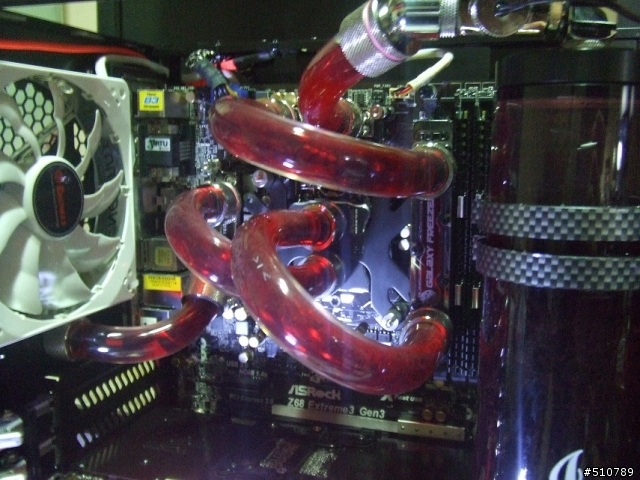

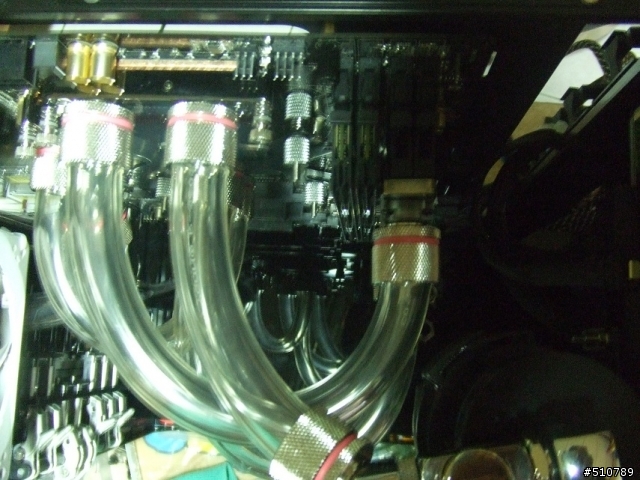

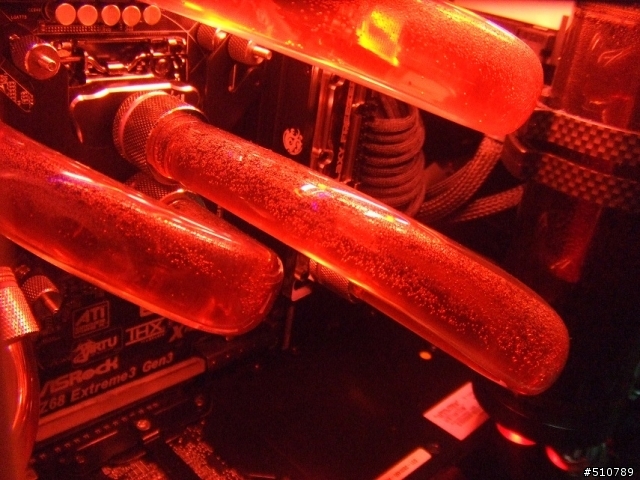

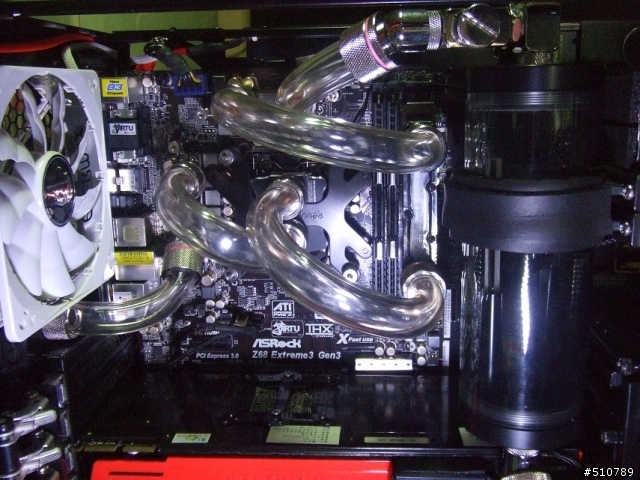

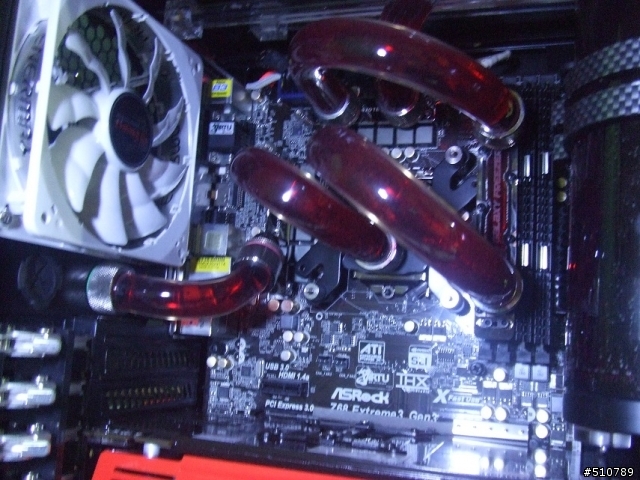

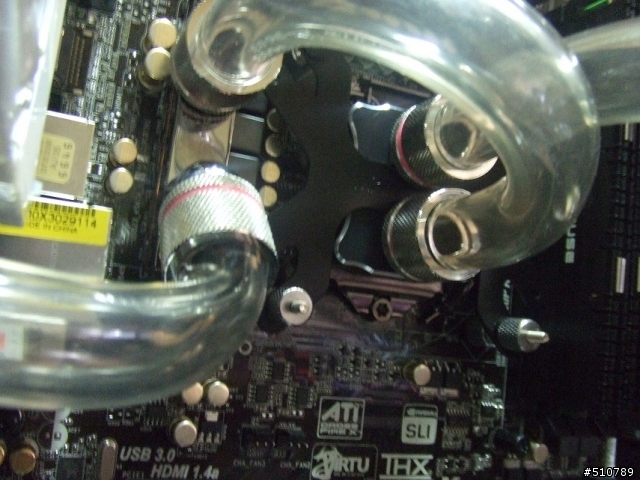

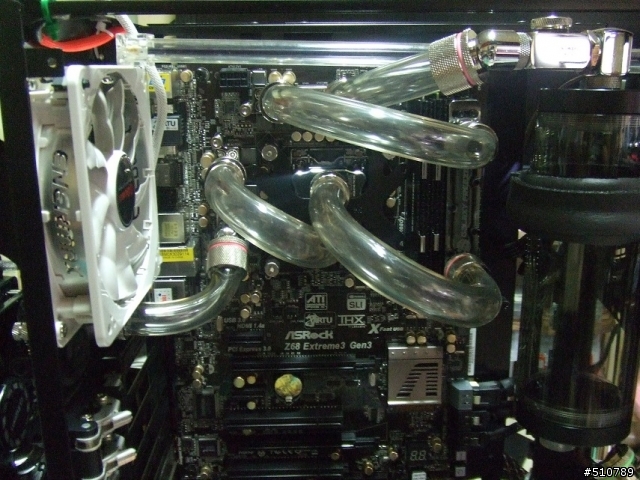

接著就是把太空管裝上去
在這之前 小弟我想了好幾天
想著水路怎麼走 因為一但剪裁了 就不能再改了
我仔細的看過國外玩家的水冷圖
大約抓一下他們怎麼接 怎麼走才不會卡到 也可以比較整齊
看起來似乎很亂吼
正上方 那個粉紅色oring 之前買一堆
現在只好給他套在那 然後在機殼頂 裝一支UV燈管...哈哈
裝這個水管 花了我三個多小時吧...
還先拿短的水管 量一下長度 兩孔距離 在測試看看能再多短的長度下不折到
再用打火機 慢慢烤 很怕他被我烤黑了
尤其是要轉那個鎖頭 很難轉 又不能用工具夾 我怕他受傷...
我的左右手 的大拇指 食指 已經破皮腫到很粗
又不能包著透氣膠帶轉 會有膠..只好派上我的中指...
這次打算把兩顆pump外置 一是因為機殼沒得塞了 二是因為那兩顆PUMP好吵
所以得想個辦法 做個帥氣的PUMP架(其實放的位置 自己又看不到)

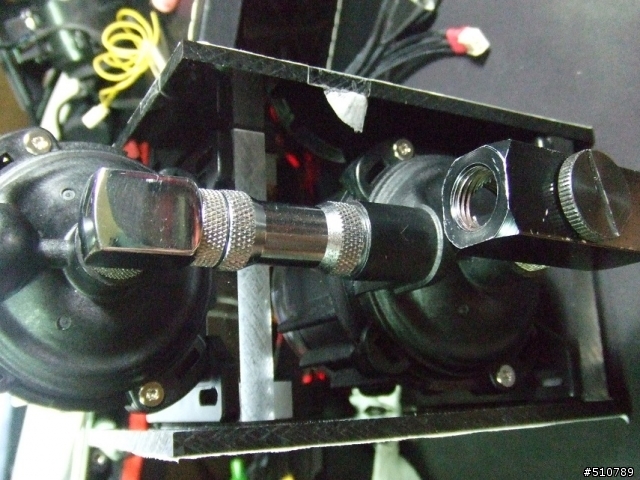

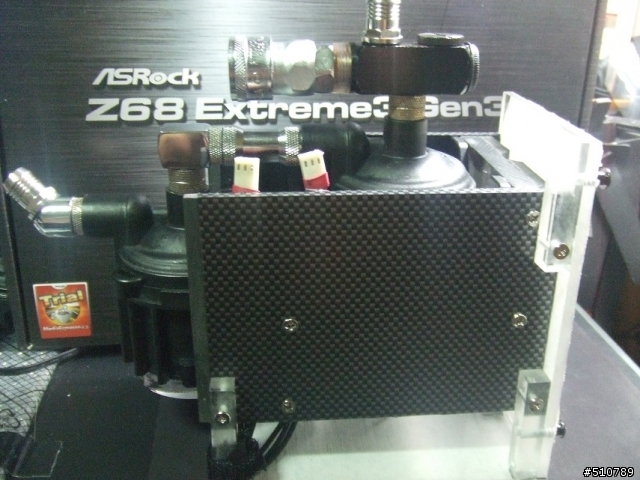

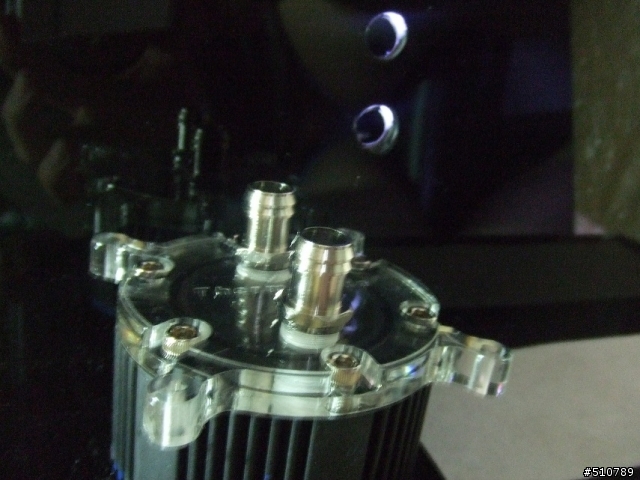

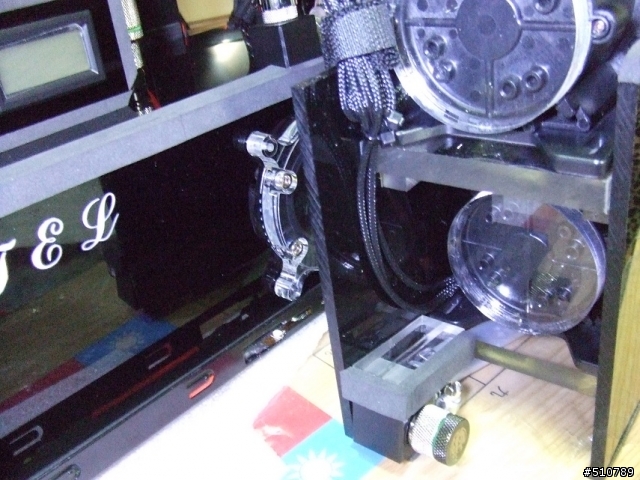

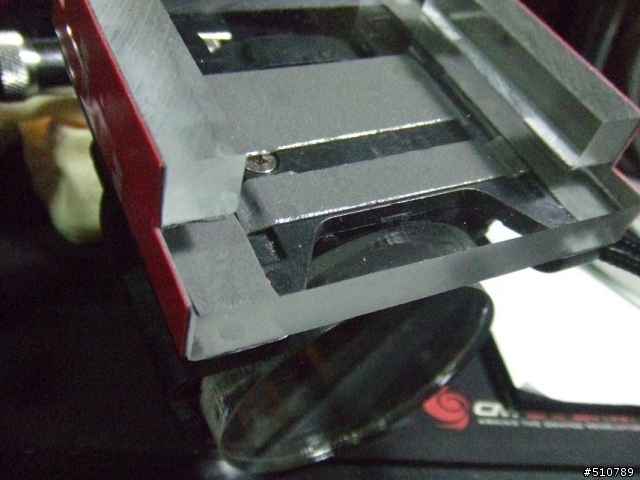

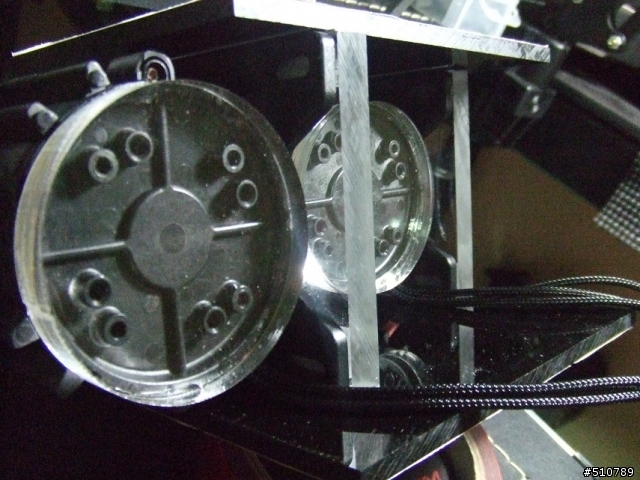

於是訂做了一個圓形 壓克力 跟方型壓克力 來固定PUMP

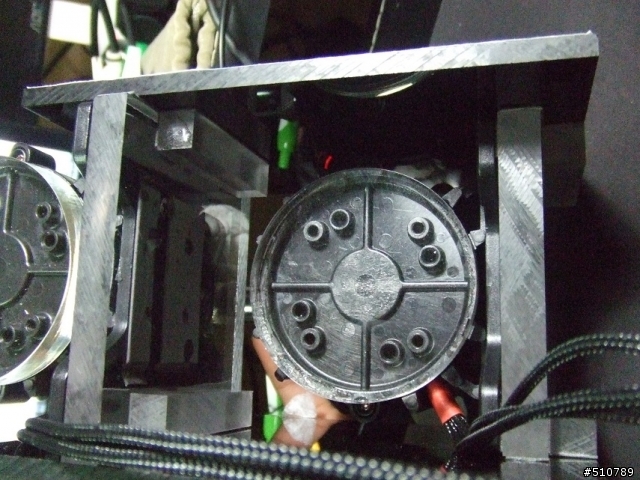

圓形是因為他後蓋很薄 會很吵 所以給他蓋起來
反正那蓋子也沒洞 應該不是從那散熱.
會用透明是因為到時候可以裝LED...呵呵

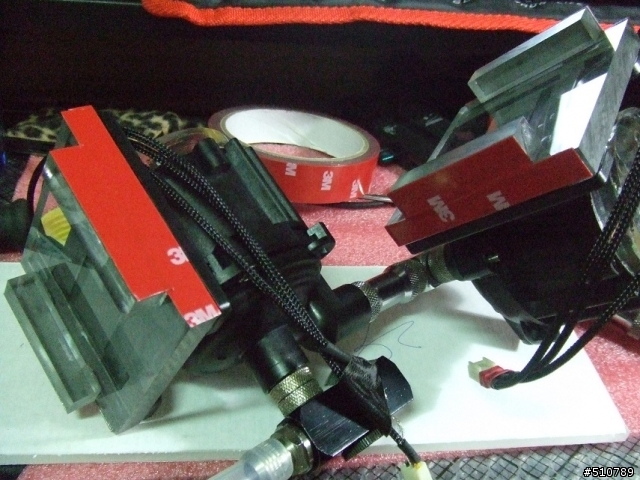

貼上3M壓克力雙面膠
固定上去
兩邊再用黑色壓克力固定
這樣就完成囉
這裡本有個想法 想在兩個圓形壓克力挖一個洞 橫插一支led
然後辨別 pump有無動作 有動作就綠色 無動作就紅色
但是3腳led 我不會接 只好先放著 ...誰叫我不是念電子
底部也要來一支洩漏管
這組外置PUMP是可以跟主機分開 所以這個到時後會比較好放水

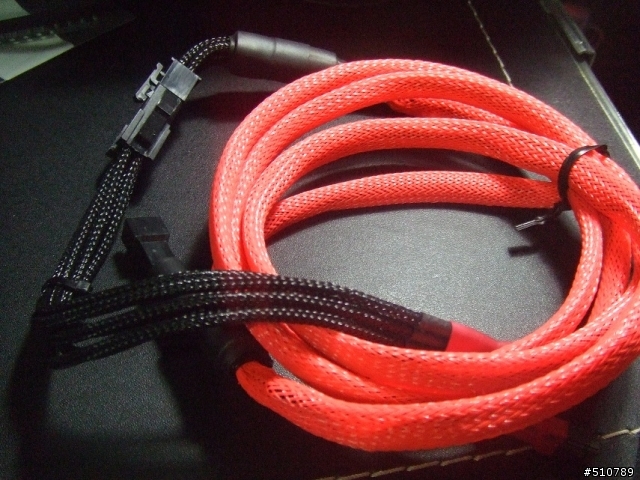

既然要外置 那免不了 電線囉
只有做四線 + - 訊號*2 共4條

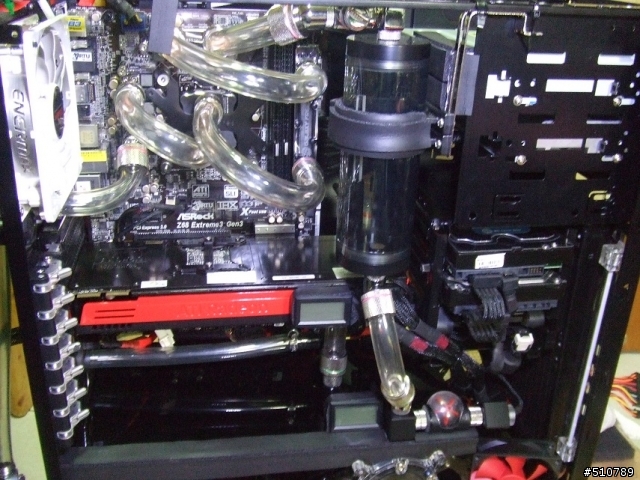

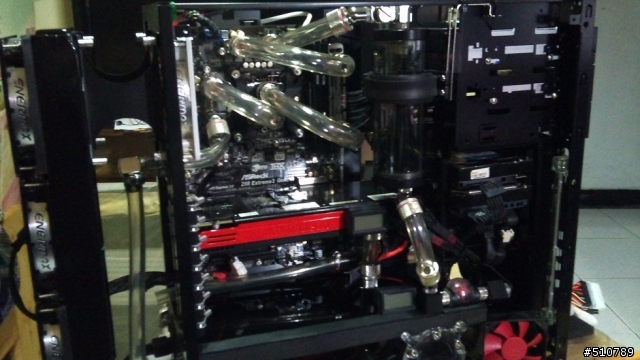

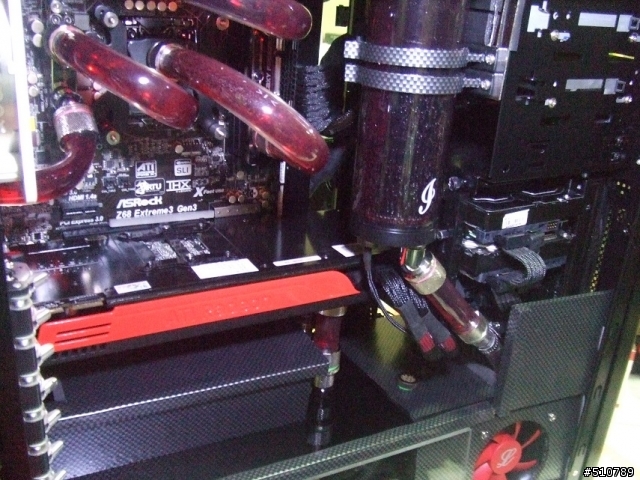

既然都差不多了 就先來裝上去吧

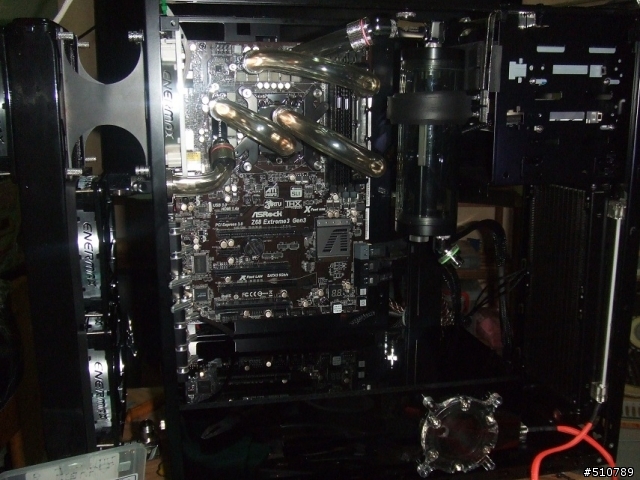

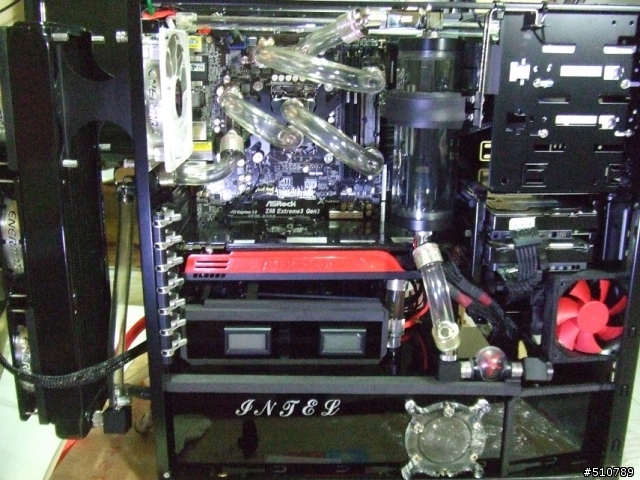

這是初次完成 未加水
兩條是pump訊號線 一條是測溫
水箱上那個止水螺絲到時後可以拿來加水用

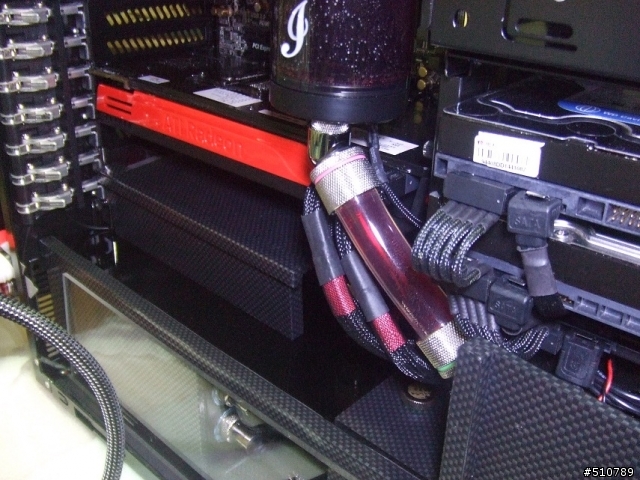

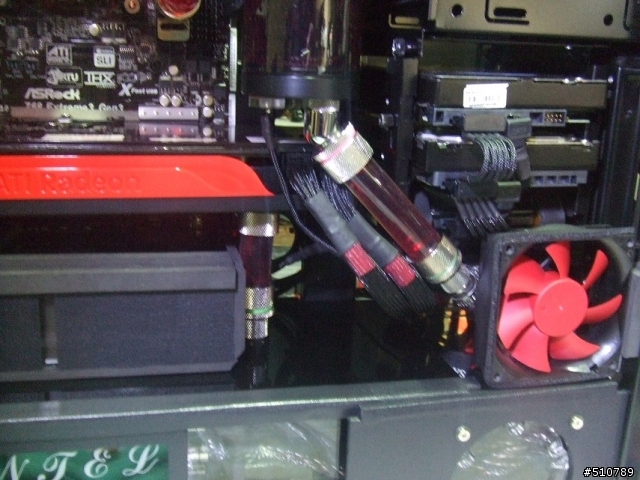

顯示卡下方那隻水管 剛剛好可以支撐 顯示卡 不讓他下垂
只是要安裝那支管子 真的非常難裝 PCI-E 跟 水管都要同時插進去

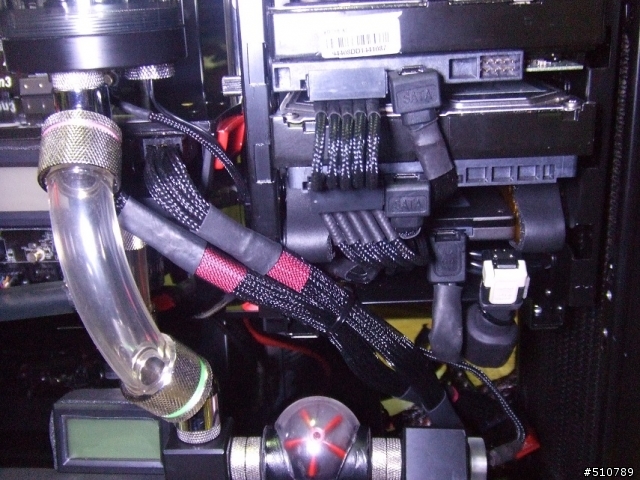

這裡的線材 當然少不了編織網
這裡也是

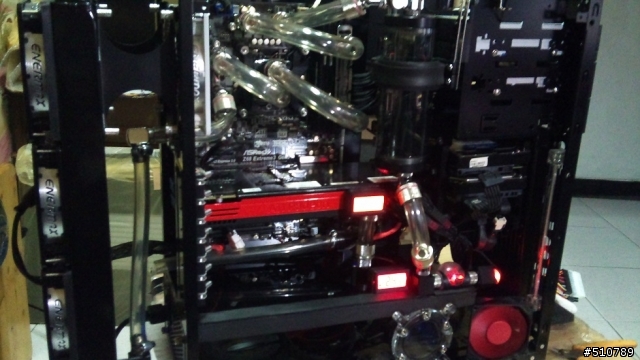

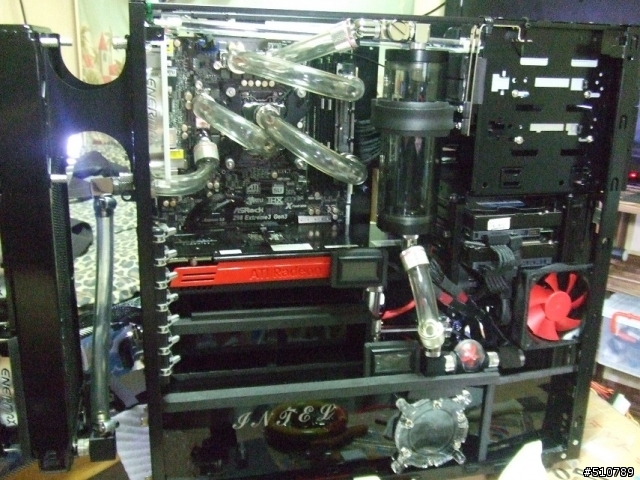

未開電

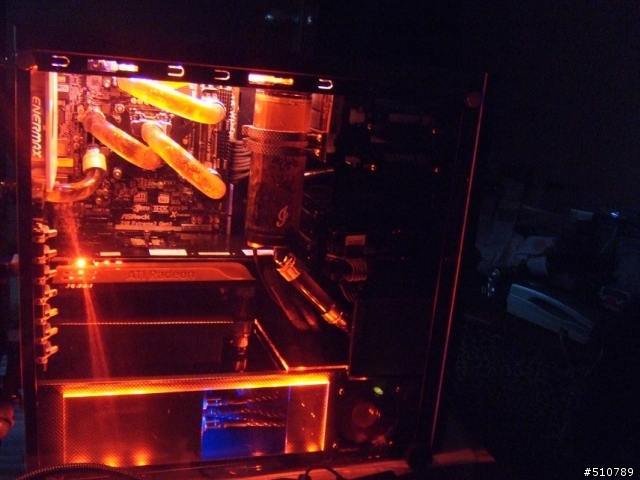

開電

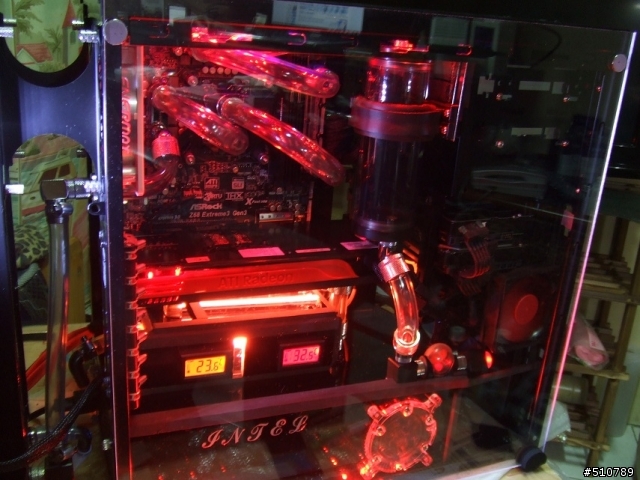

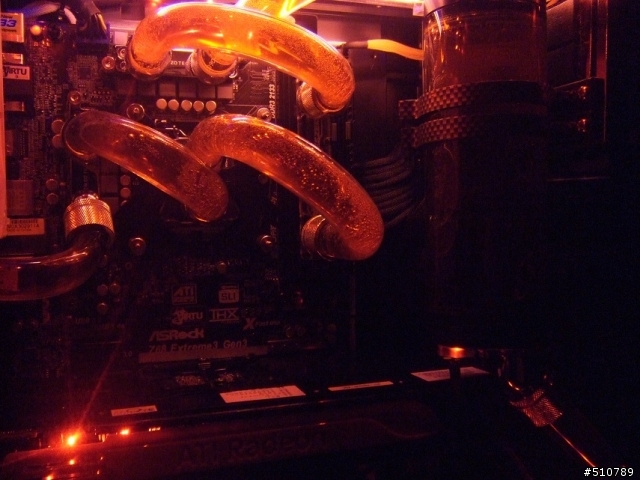

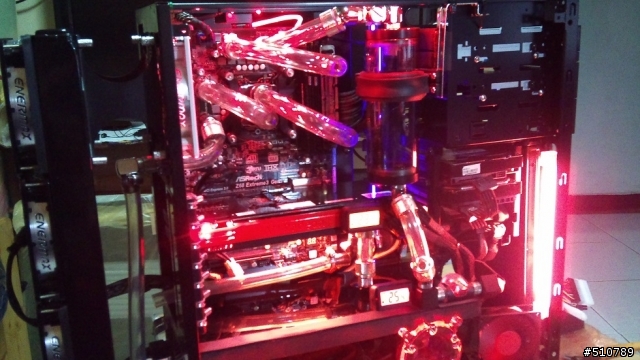

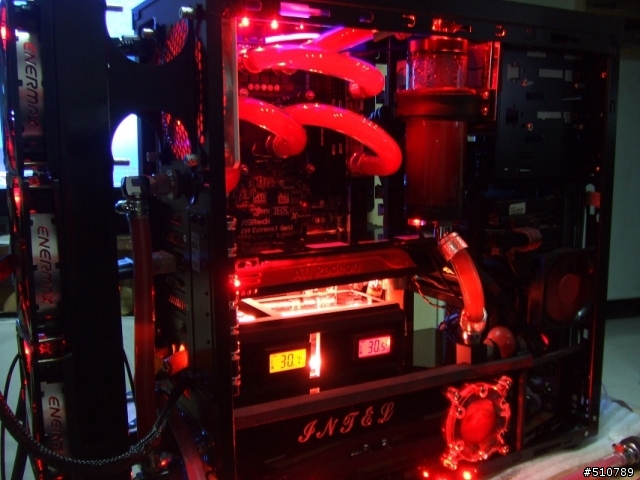

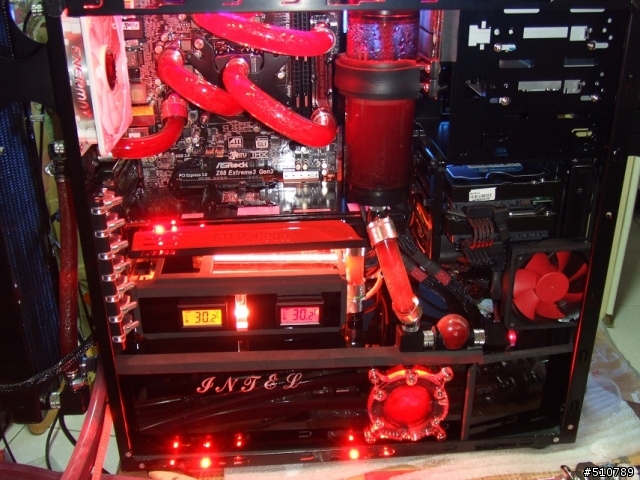

開燈(溫度計一個是水溫 一個是CPU)

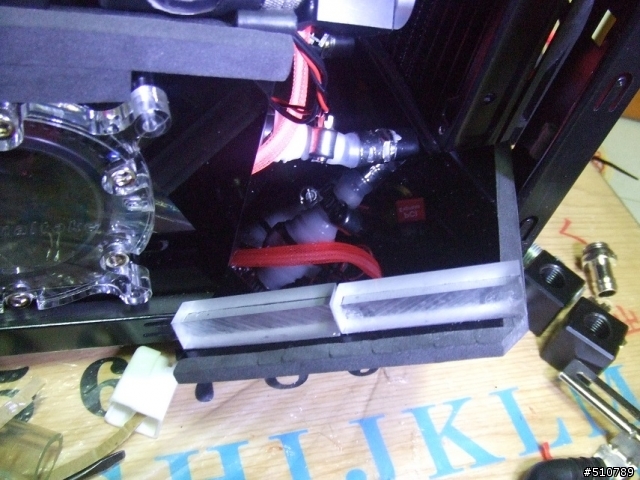

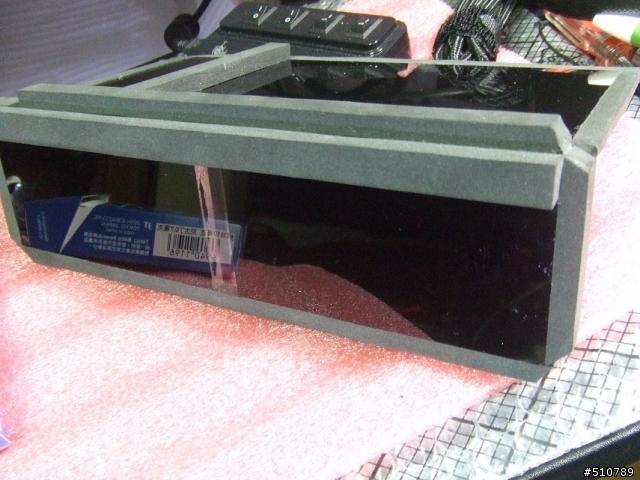

原本有訂一些壓克力板 打算在顯示卡下方做一個內凹的擋版
一來可以遮住一堆電線 二來可以裝飾
但是厚度 我忘記多算底部那片下去 結果差了5mm 裝不上去
只好改個樣子 別笑我 我一開始不是這樣想的
裝上去的樣子

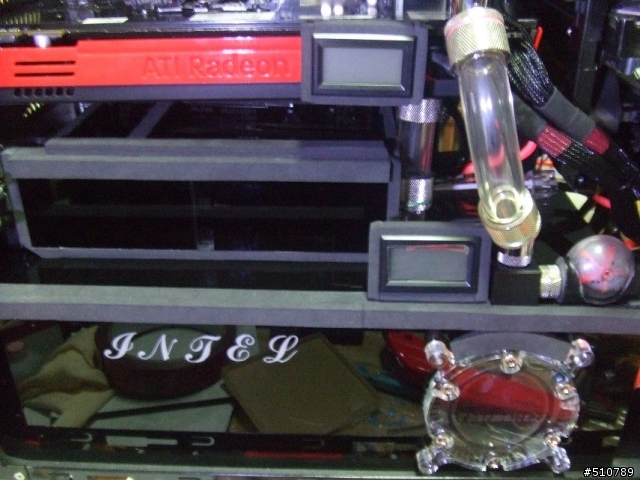

下面那個字 ..本來要找壓克力雕刻的 但店家不接我生意
剛好跟朋友去逛精品店 看到就買了這些 只剩下草字 有我要的 其他都沒了
看得出來是啥字嗎?
intel 顆顆

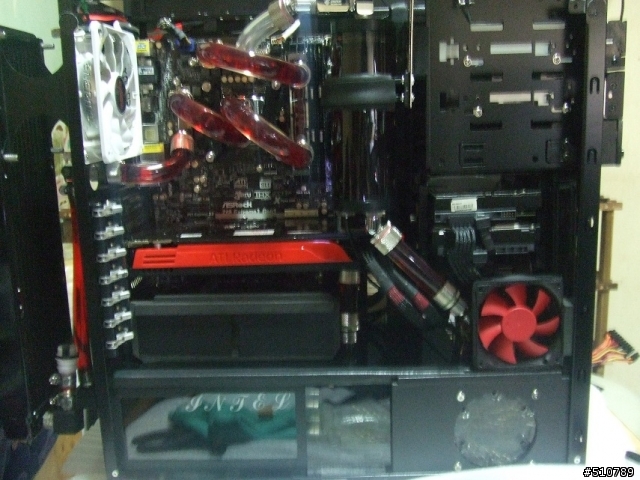

小風扇上移 做個小蓋子蓋住那個縫
蓋起來
那裏面很亂 所以才要蓋起來 哈哈
整體看起來 應該還算可以吧..

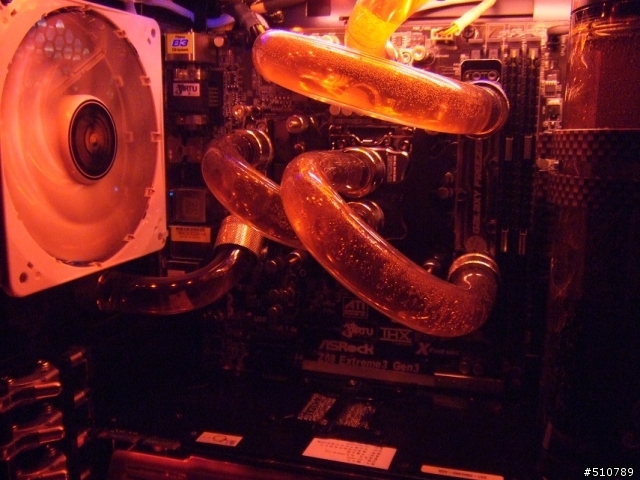

這時候水路走法是
P600*2 -> 360冷排 -> MOS -> CPU -> 記憶體 -> MOS -> BP 水箱
-> Tt小水箱 -> 240冷排 -> 5870顯示卡 -> 再回到P600

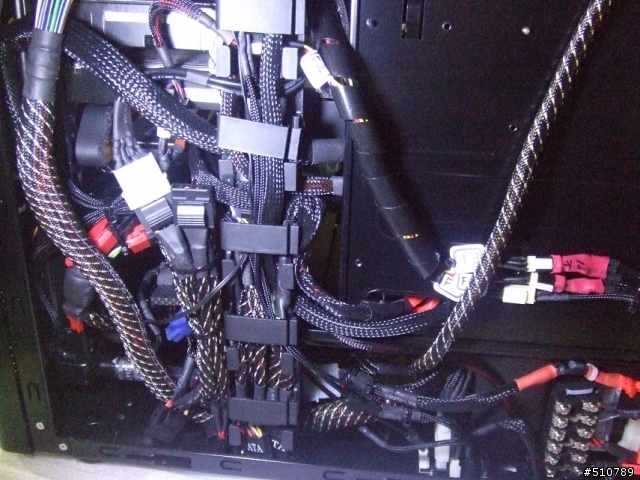

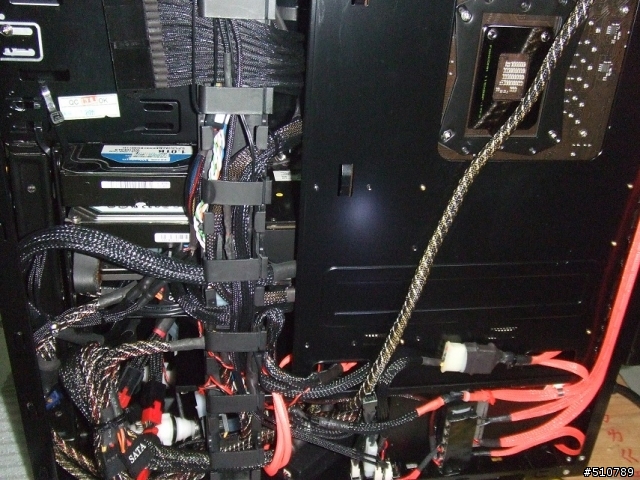

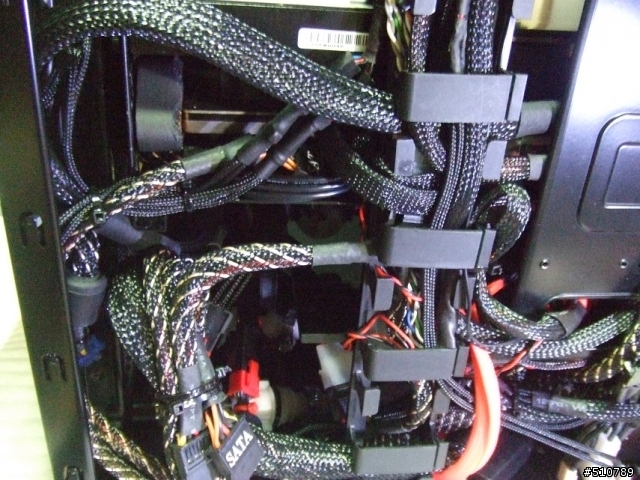

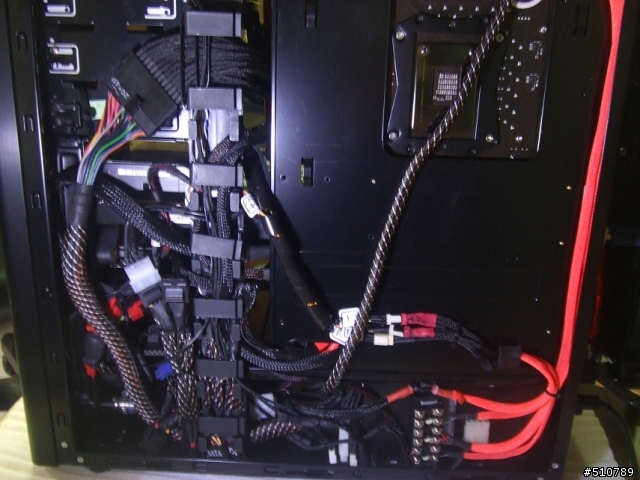

背部的電線
這已經是這一個多月來 修改第幾次囉
滿滿的線材 都包著編織網
紅色編織網 主要是區分 電燈 的線路

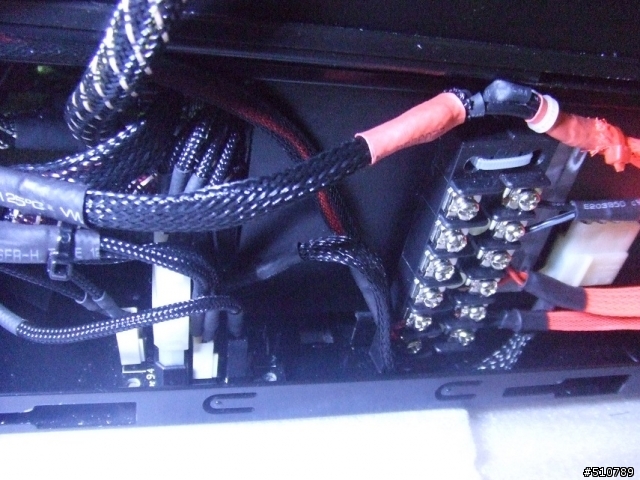

右下方有做一個端子台 方便集線
5條SATA資料線硬是擠在裡面
加水囉...加水前

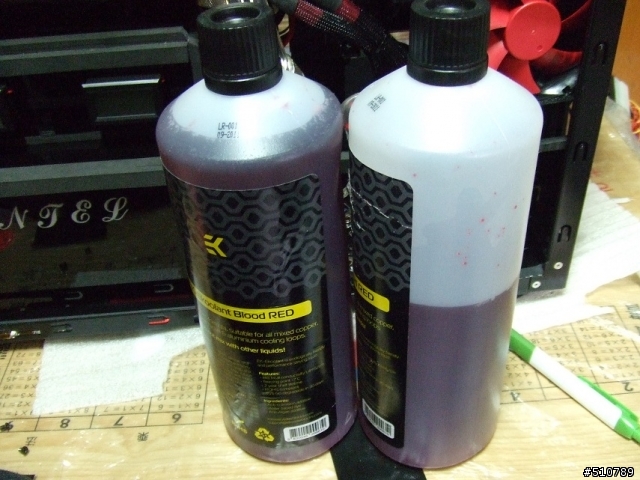

原本那瓶EK水冷液 我真正使用才運作三天吧 就剩下一半多一點
其他的都噴掉了 只好再買一罐新的
加好水
只剩下這樣...真的不夠就加純水下去了
故事沒這麼快就結束了
上機之後

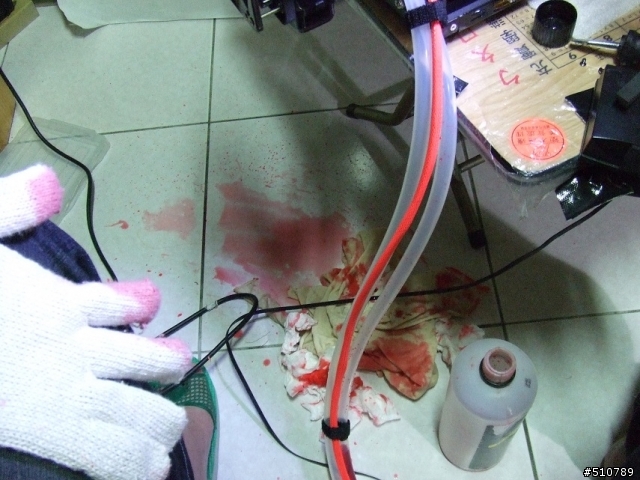

有個接頭內附的oring太細 導致鎖在硬的東西上 就產生細縫
噴了好多..兇手就是他
噴了一地

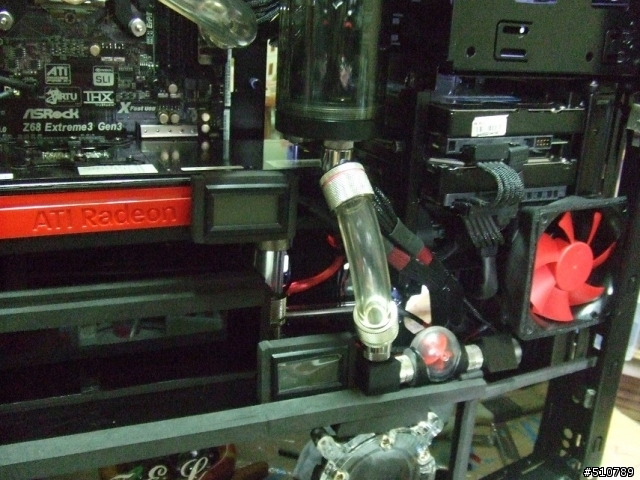

把它解決後 又發現下面的小水箱會漏水
整個很噢 因為下面那裏 當初沒考慮到方便拆裝
想要拔小水箱 還要從顯示卡開始拆 然後再拆冷排水管 才能拿出來= =
當務之急 管他那麼多 水管直接用剪的
可不想為了那個該死的水箱 害我剛買的 主機板顯示卡換掉
經過一陣波折 終於把他拿下來 我看了看 好像是我當初攻牙的時候
用手拿電鑽 所以無法直上直下 才會導致 出水頭 鎖緊之後無法根壓克力貼平
就給他包了很多圈止瀉帶，在裝上去測試
再一次的修改...(我想我真的太閒

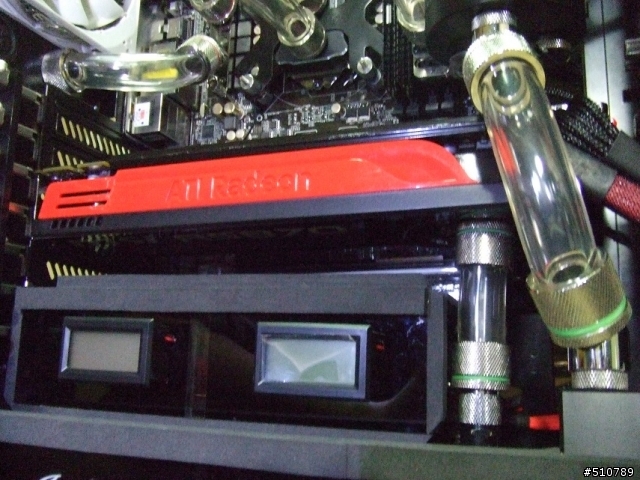

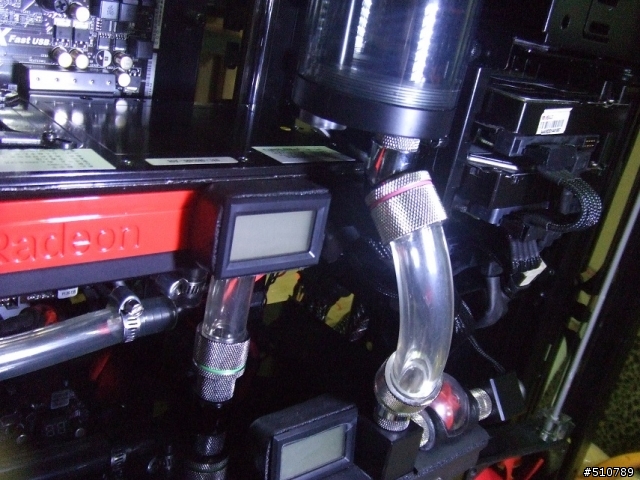

把溫度計改到這

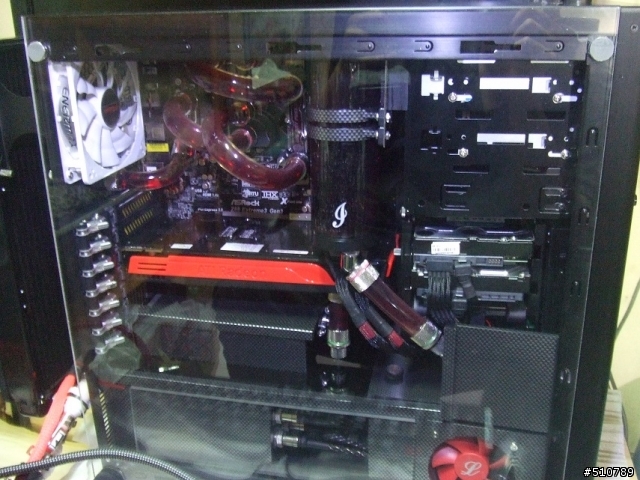

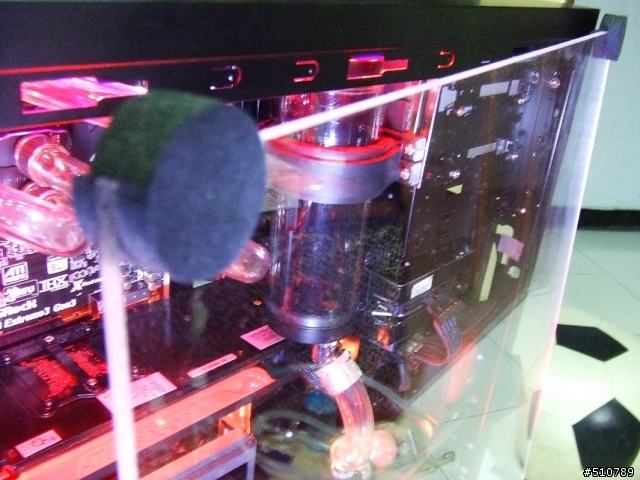

這時候來裝上壓克力側板 試試看

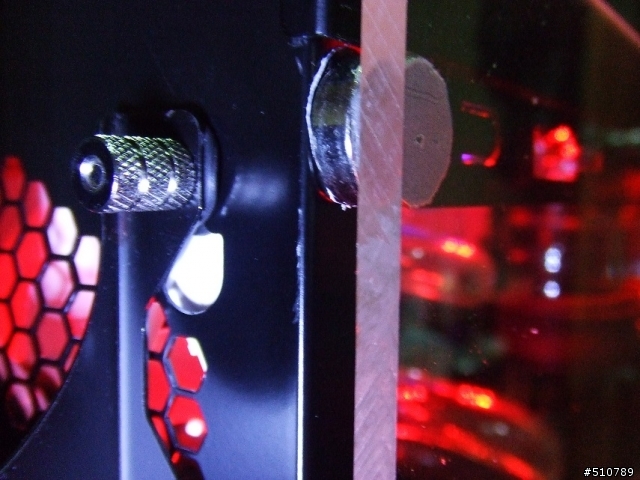

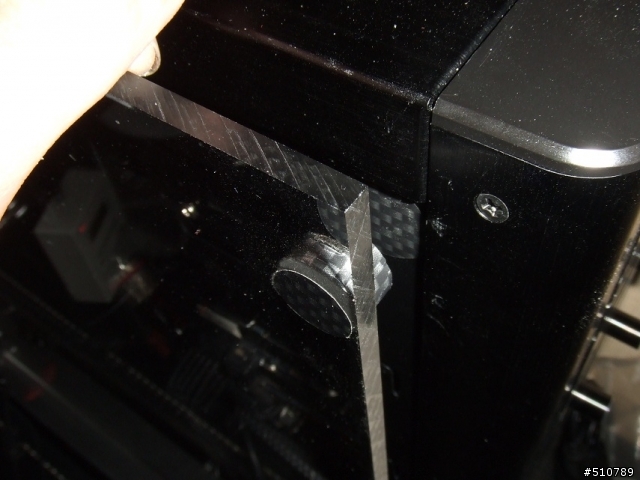

上面兩邊用強力磁鐵吸住機殼
可見這咖不是全鋁的 外殼吸不住

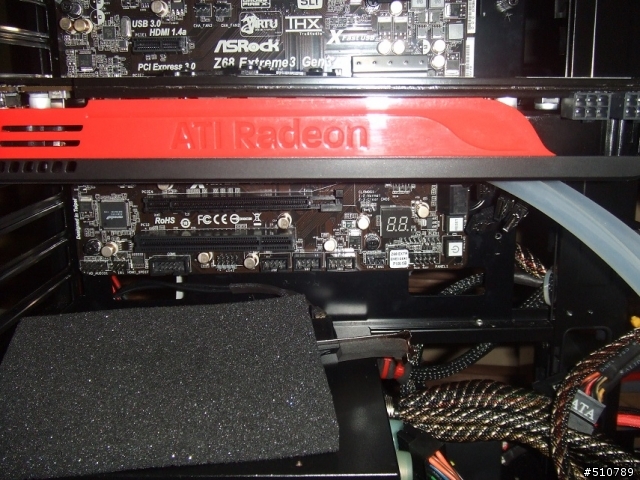

下面再加個海綿讓他不會垂下來

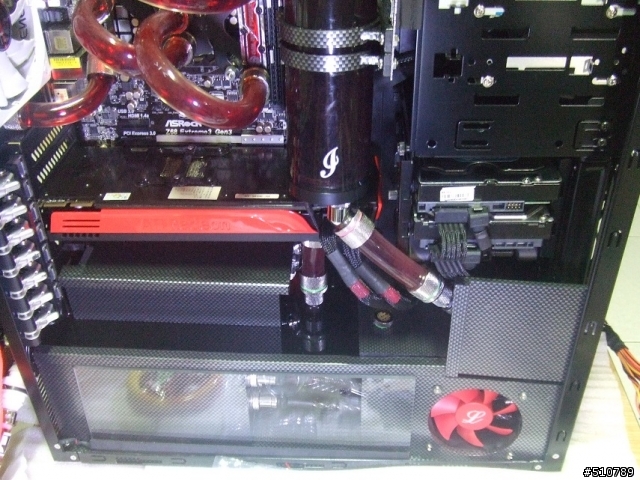

裝上去的樣子
禍不單行 ，真可惡 還是會滴水，受不了了
只好在度拿下來 然後先上止瀉帶 鎖緊之後，再細縫摜壓克力膠 ，最後外圍在包上一層司力空
這樣再漏水 我也沒辦法了
再度上機，加水囉
他還是會漏水耶，我都有先拿去水龍頭測試，水龍頭的水壓也不小阿
他都不會漏了，結果上機就給我漏水，最後才發現，有一條裂縫 已經裂到水箱的oring，看來是沒救了
為了他我搞了三天，最後我放棄他了
原以為放棄他就好，誰知道幾次的拆拆裝裝 已經讓訂製的壓克力裂開了
再加上那兩個剛買的小護士溫度計 同時都燒掉了
整個很噢 我才買沒幾天的說 又不能換 都剪線了= =
那只好把它分開了
忘了第幾次的修改
把那個小水箱蓋子裝在前面 也上了LED了說..但總覺得怪怪
所以別懷疑 我又拆了他
我想我已經快失去理智了
你們也看得累了
就直接上圖囉

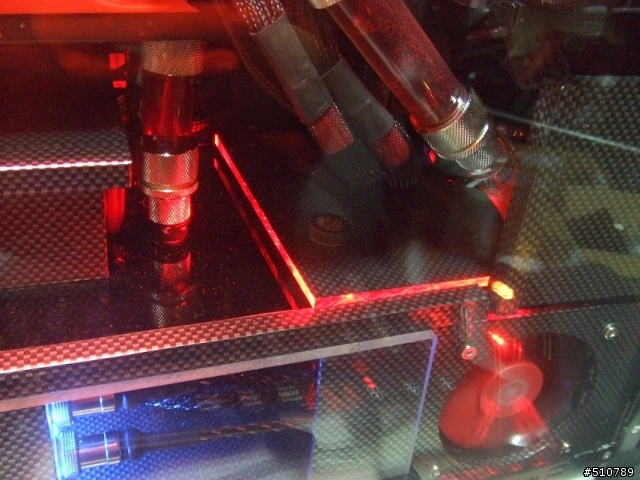

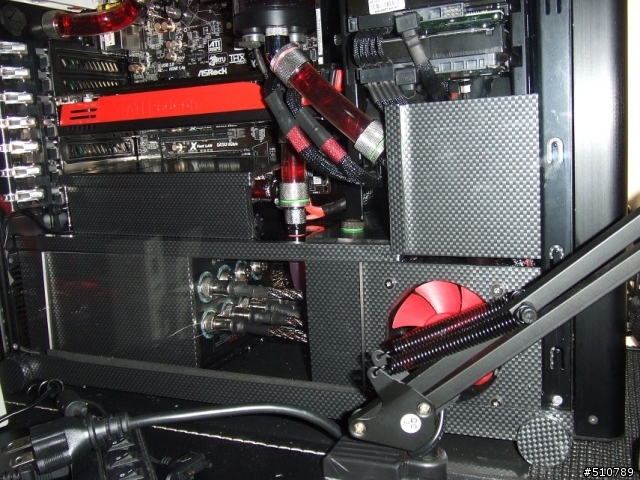

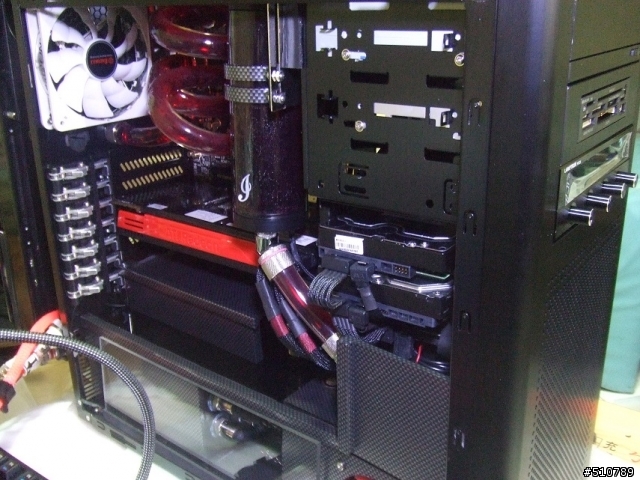

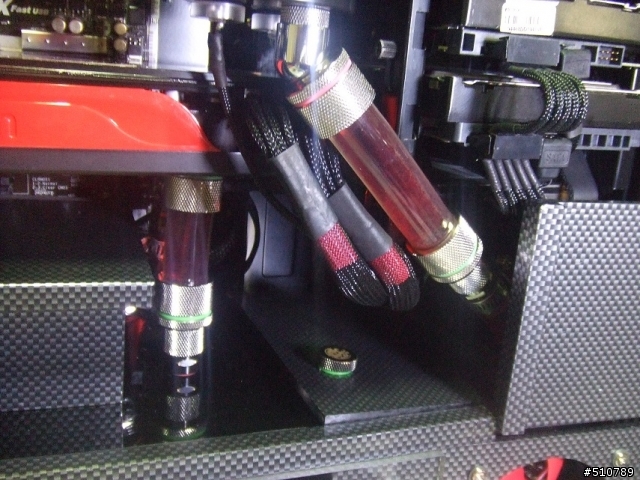

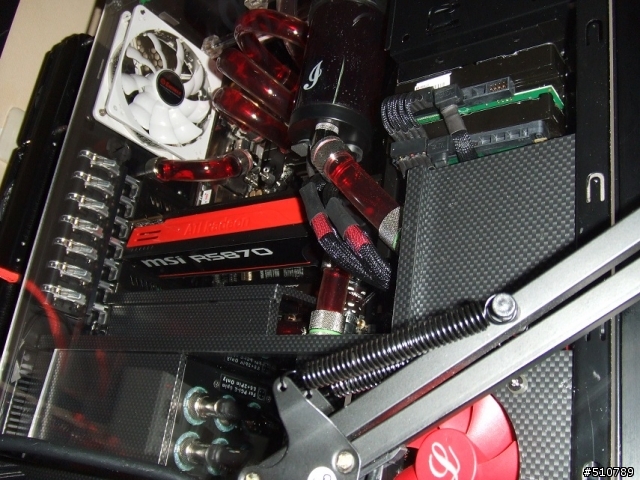

這次改貼卡夢貼紙 我隨便買的便宜貼紙
貼的不是很漂亮 別太在意吧

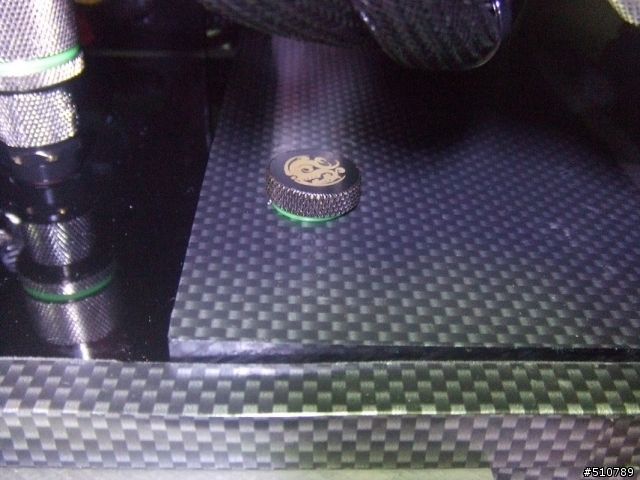

那顆BP止水螺絲 是多出來的 想說鎖在那 方便我拿那塊板子起來
哈哈
那個字母本來要撕下來 貼到別的地方去
很小心的拿刀片摳下來 結果不小心去踢到他
只剩下兩個完整的字
就隨便貼一貼 別浪費了
最後的背部走線
控制面板的線 直接拿黑色蛇管包一包
省事多了...
還要把每一條線 貼上標籤 不然都忘記了
那三條線 有兩條是兩顆pump的
我把一條多買的6pin線材 給剪了
當作是外接pump電線的接頭

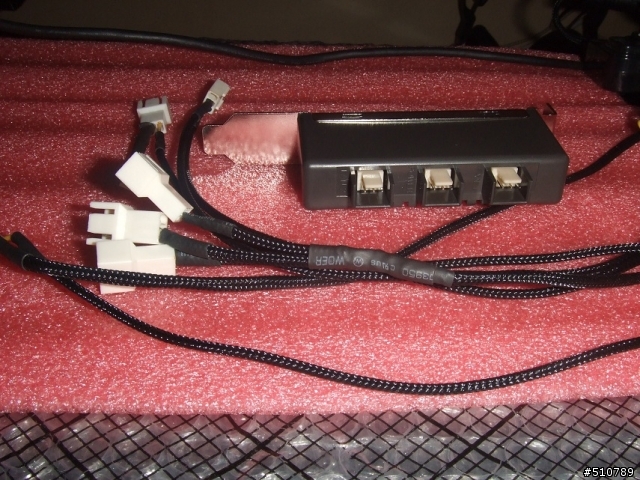

用一個大4pin接出來一組電擴版 和一組有經過開關的端子台
方便我拆裝

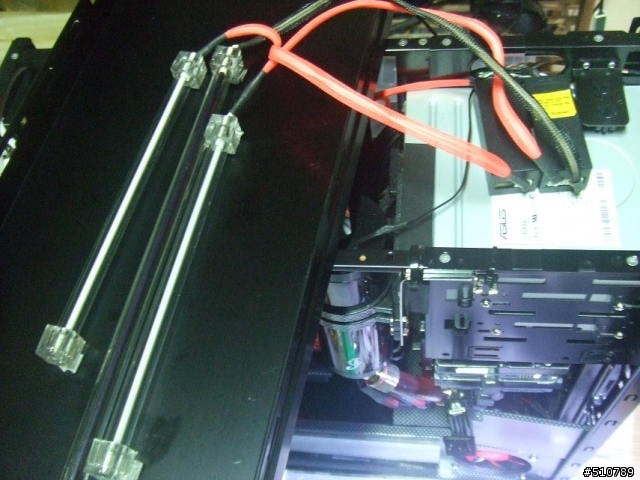

最後還是決定把三支CCFL都裝在機頂

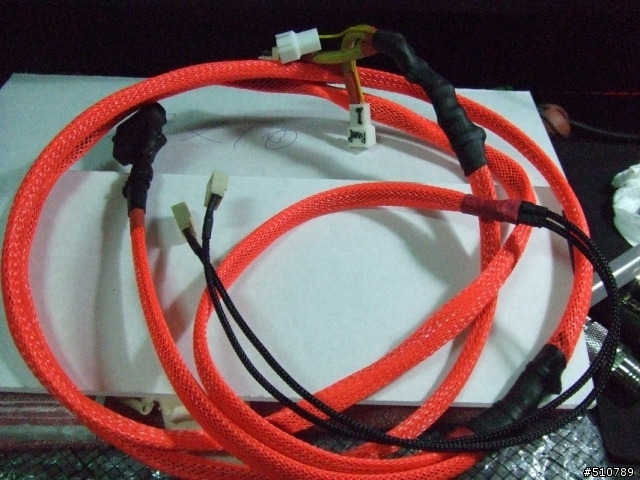

再次的改這條線
上次是四線 這次要六線

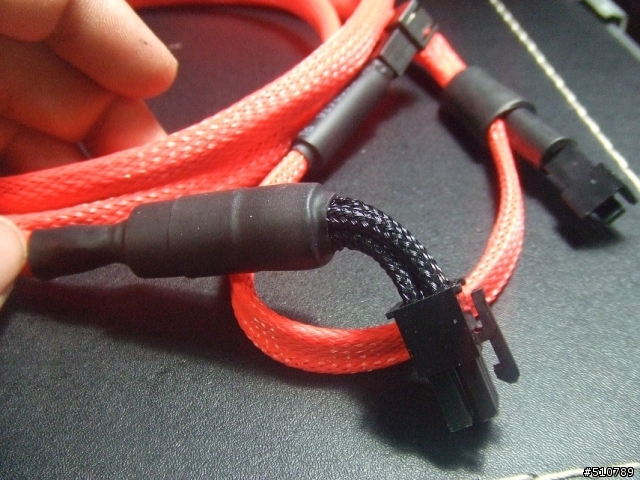

完成..那個黑色管子 是矽膠管 我包住電線接合處 防止他拉扯幾次後 就斷了
與主機連接用6pin 比較方便且耐用

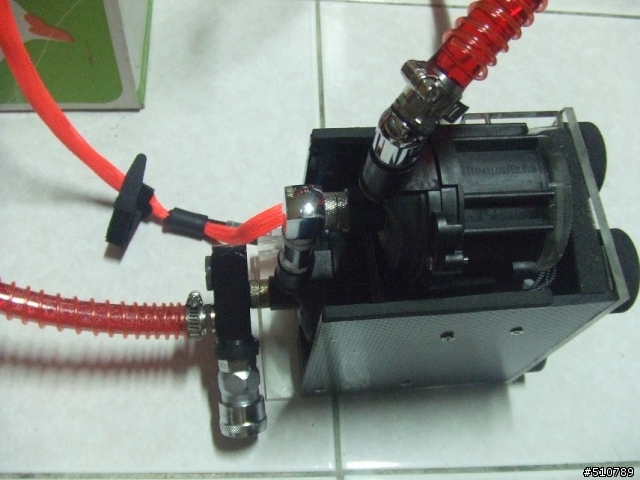

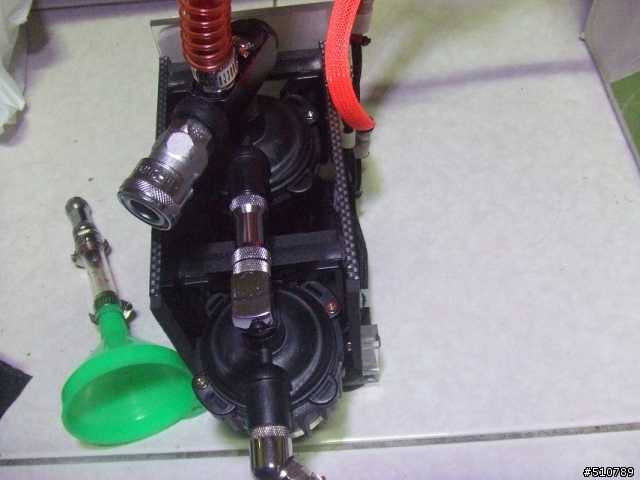

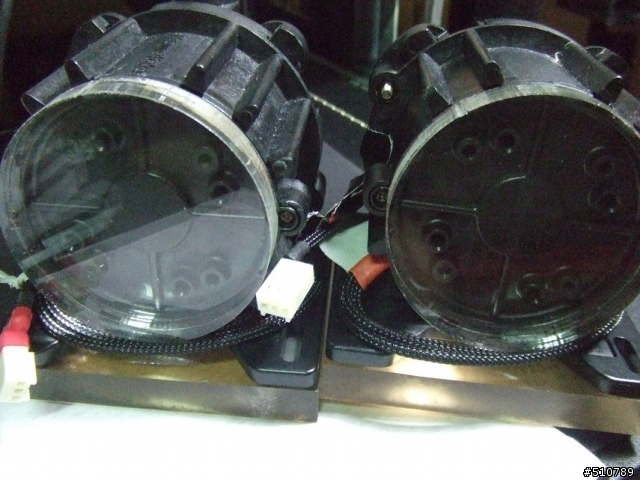

pump也是要貼一貼
另外之前那樣只能放直的 不能放躺的

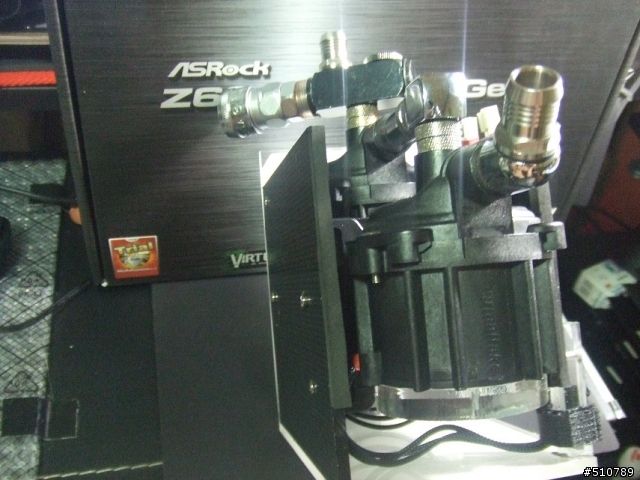

所以又修改了一下 讓他兩個方向都可以放

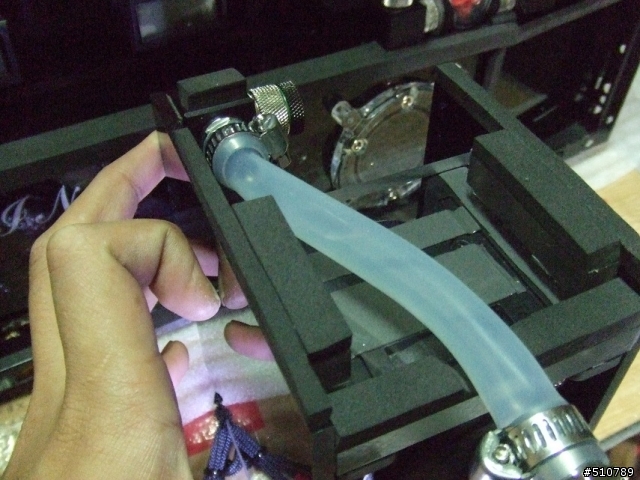

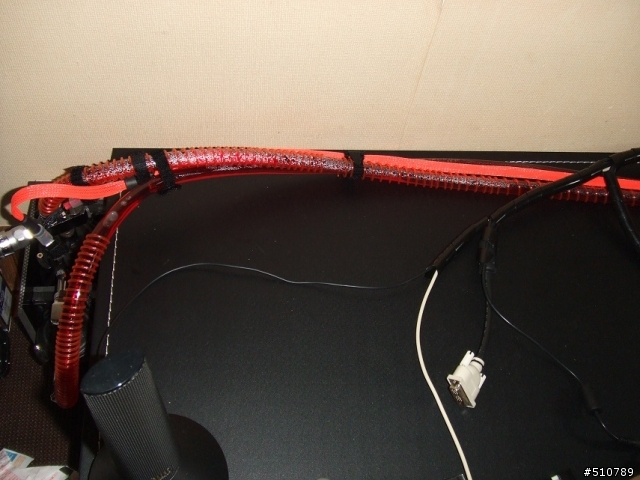

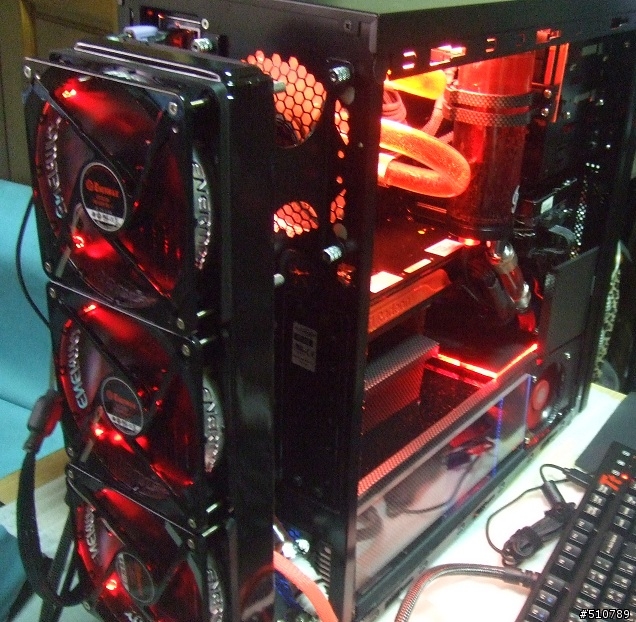

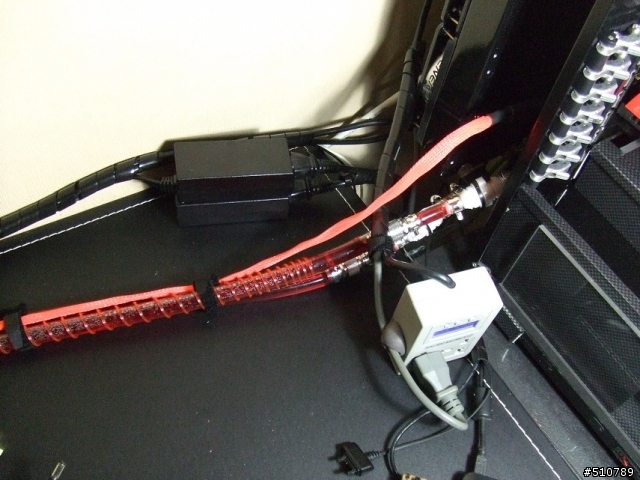

接上水管
本來用四分矽膠管 但是矽膠管真的太軟 很容易就折到 水過不去

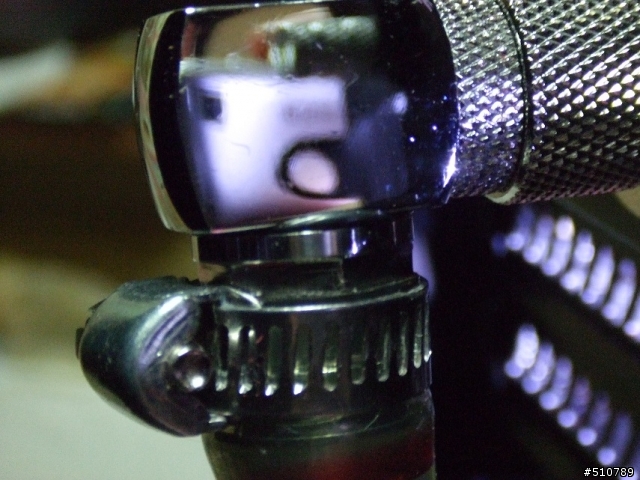

就跑去五金行買水管 在套上防彎管
擺直的
擺躺的
開機試試看囉
先蓋上原廠的側板
沒開燈(其實是我懶得把三支CCFL接上開關)
開燈 只有下方那片壓克力邊緣有光而已 還有上方 只是不太明顯

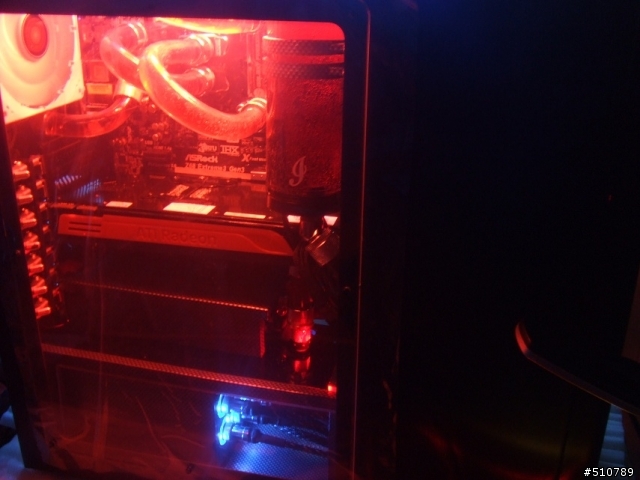

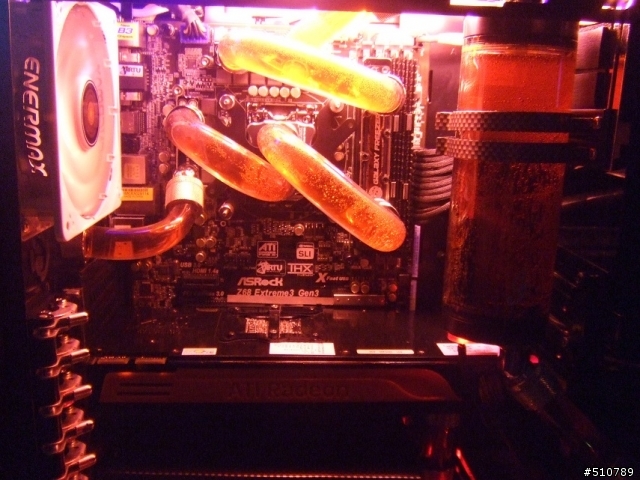

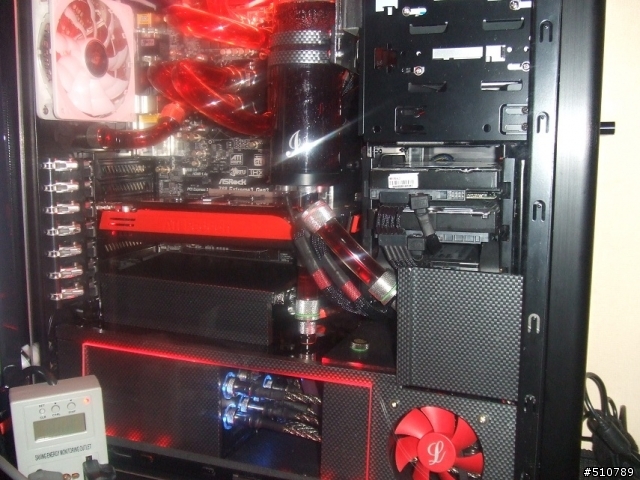

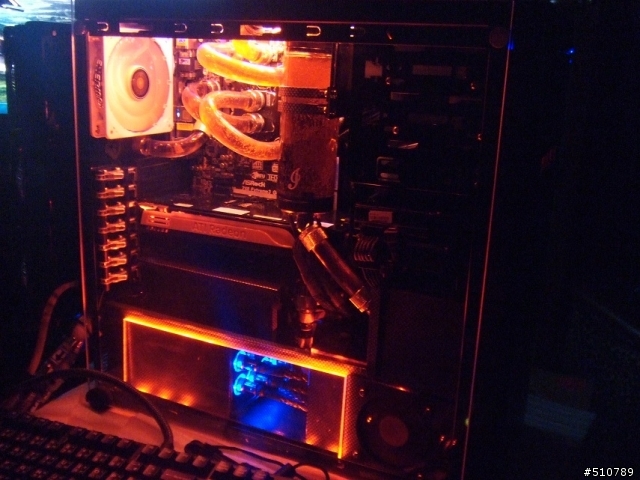

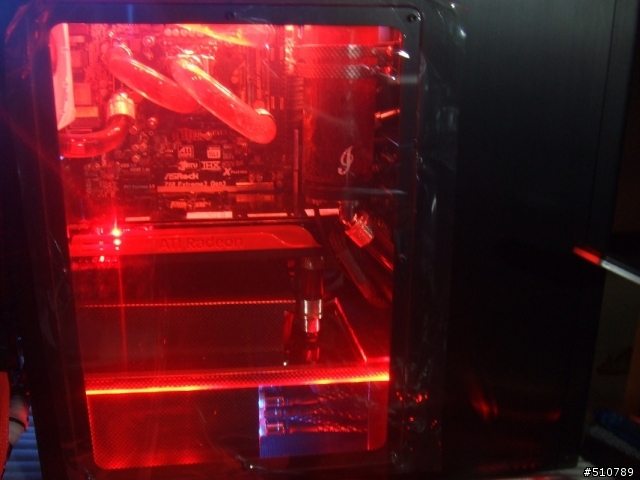

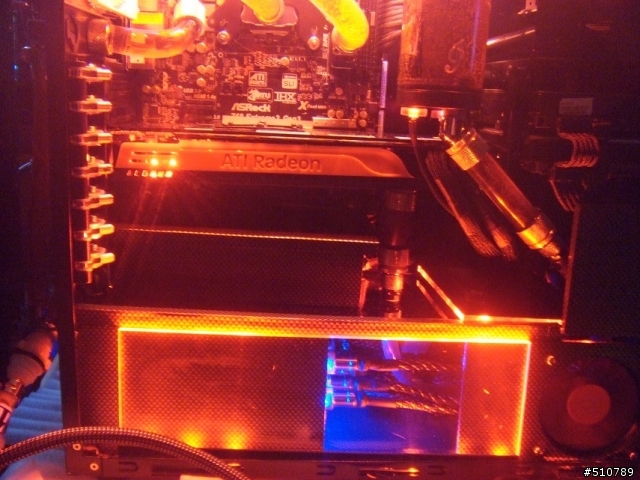

換上壓克力側板
5870的裡面也藏了LED
這一片壓克力 把他墊高一些 讓他邊緣可以發光
這組模組化 power 藍燈似乎很不搭

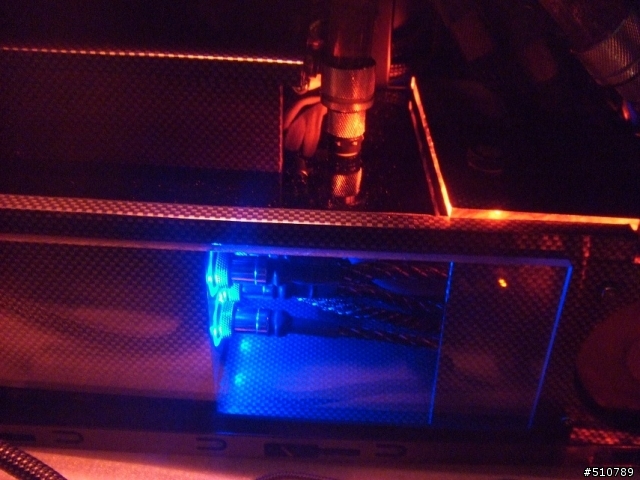

下方未開燈

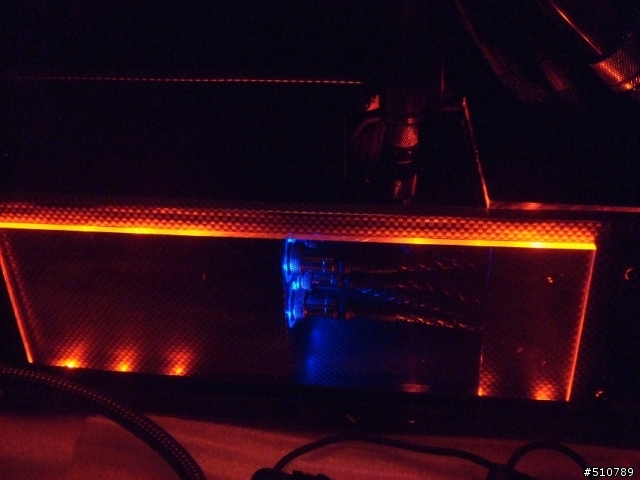

下方開燈
稍為把那塊壓克力擺斜的 讓他邊緣可以露出來

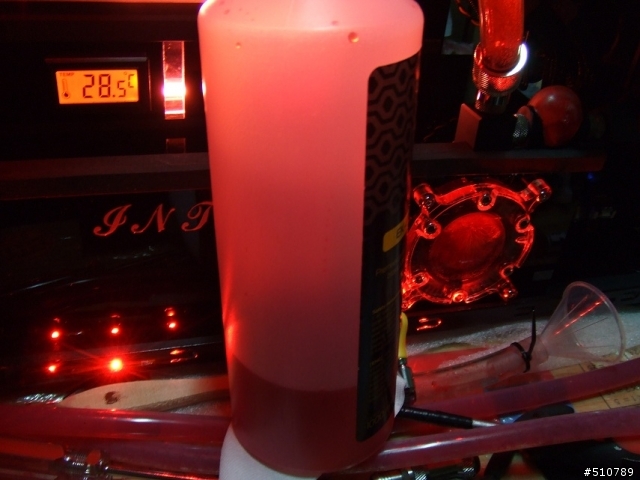

這時候加完水 只剩下這些..比之前更少
但是我已經拔掉一個小水箱 跟水管剪短 約70公分了
把電線 水管分好
pump則是放在另一邊的小桌子 水管短了一點 沒辦法放地上
壓克力側板下面也貼一貼
上面磁鐵也不放過

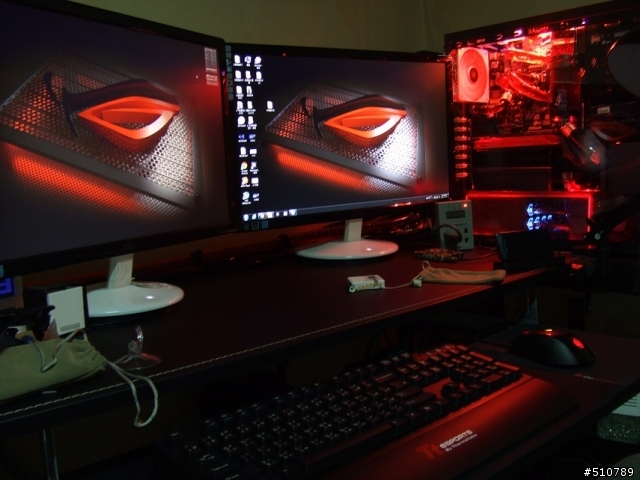

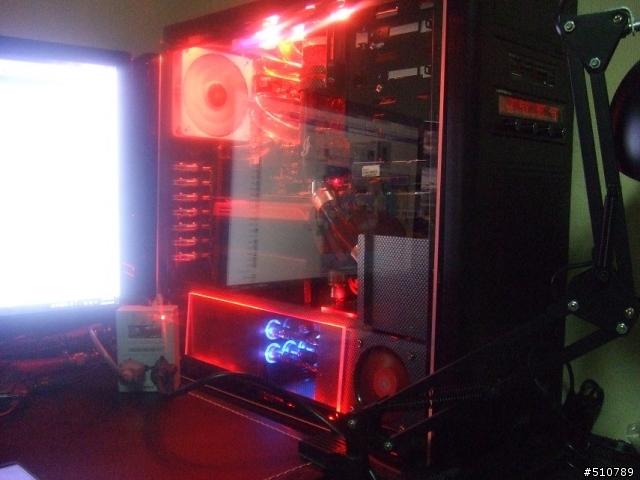

擺上桌子的樣子

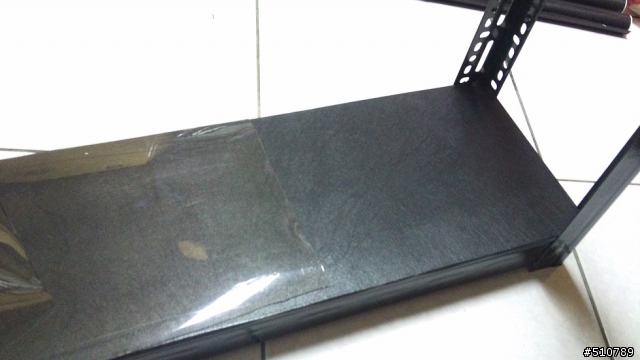

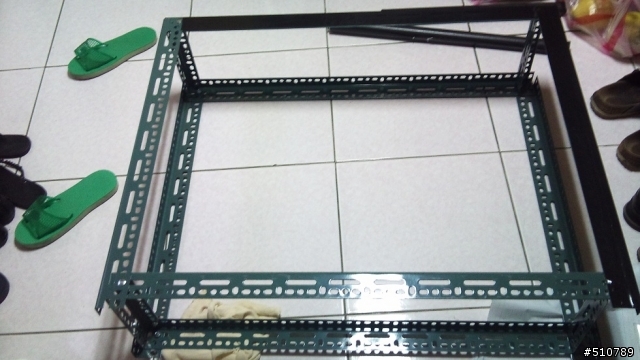

都要DIY了 不差多搞一個電腦架
因為找不到我想要的高度 只好買角鐵來做

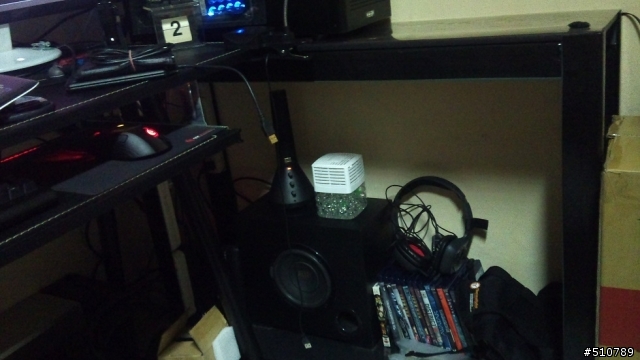

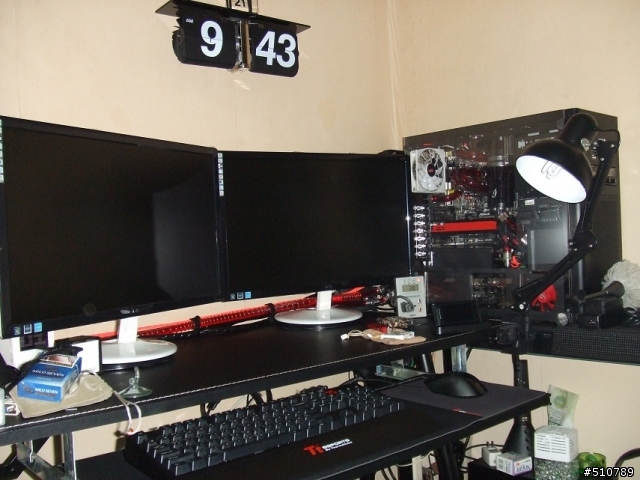

我的電腦桌
搭配aivanju大分享的桌布 真的是不錯

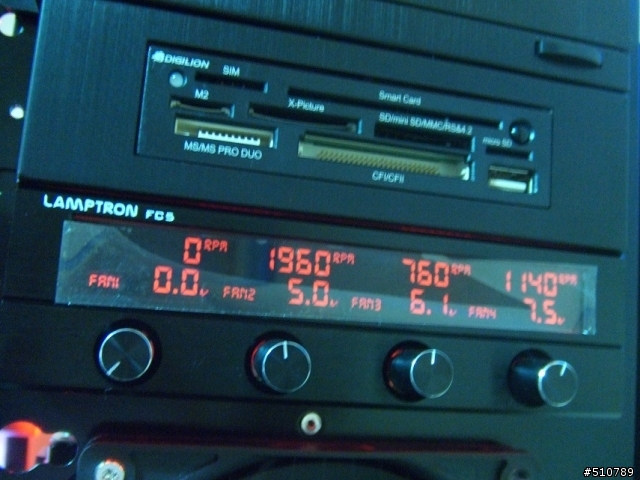

目前是利用FC5-V2去控制兩顆PUMP電壓
四組控制 兩組給PUMP 一組給後冷排 一組給前冷排
P600單顆耗電18W FC5 承受功率是30W 我想這樣接應該是沒問題吧?

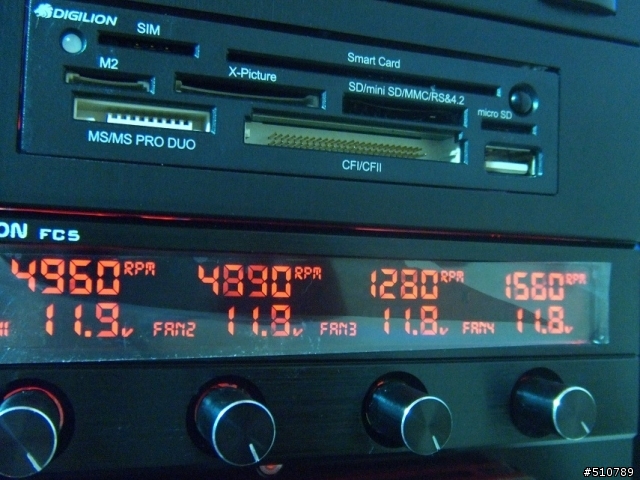

不然兩顆P600同時運作 串聯情況下
兩顆轉速達4800~4900轉 很大聲的
開啟單顆狀況下 轉速約5100轉
我最頭痛的就是PUMP的聲音
我也用過DDC 改BP上蓋 那個聲音哪叫做安靜...
P600也是 我不知道是不是我都買到機王
只知道對電腦PUMP很失望
哪有pump運作聲音 大聲到會耳鳴的
也都有持續加水 排氣 也是無用
真的很後悔買電腦用的pump...
還不如直接上水族用的pump
當時後 換掉DDC那顆pump的時候 就要買喜多的pump
結果店家就推薦我試試看P600 評價很好
就再度陷下去 現在後悔來不及了
看著那兩顆p600 只能給他降電壓 降到4.3V 轉速約1800轉
就聽不太到了 睡覺就關掉一顆馬達
大家都說pump聲音很小 但我玩的三種pump 都很吵
我只是沒分貝機去測試 假使裝在機殼裡面 我想我甘願裝回原廠風扇
整篇文章看下來 應該有人會覺得我很無聊吧
我朋友也笑我是頭殼壞了 一台電腦花那麼多錢
又花那麼多時間精神 結果也是自爽而已
從九月底開始決定要搞水冷 直到前天這樣
近兩個月時間 每天下班我就是回家拆他 裝他
放假幾乎都沒出去 東西缺了 就馬上買...紙箱堆了一推

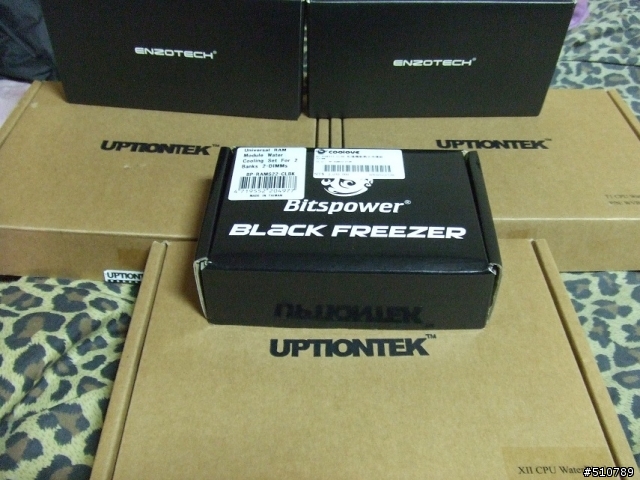

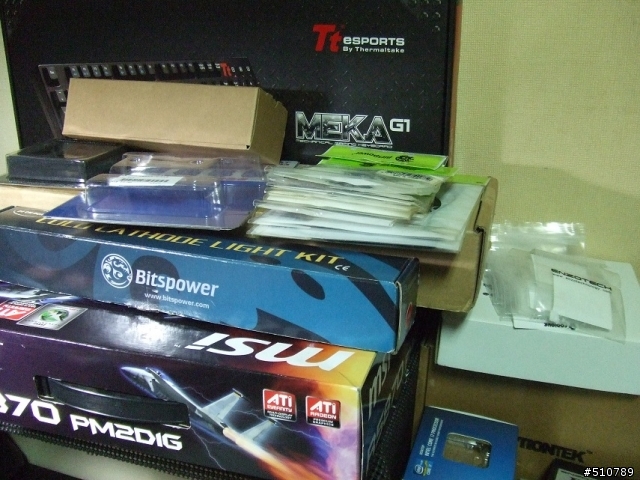

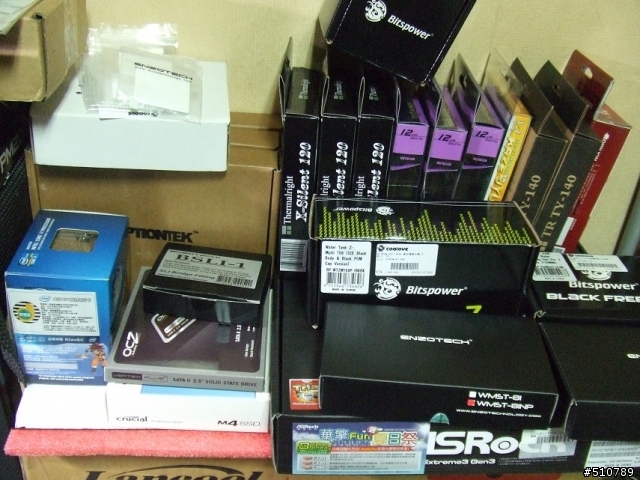

這兩個月來拜入的東西 這些是有包裝盒的
另外很多水冷零件都是裸裝

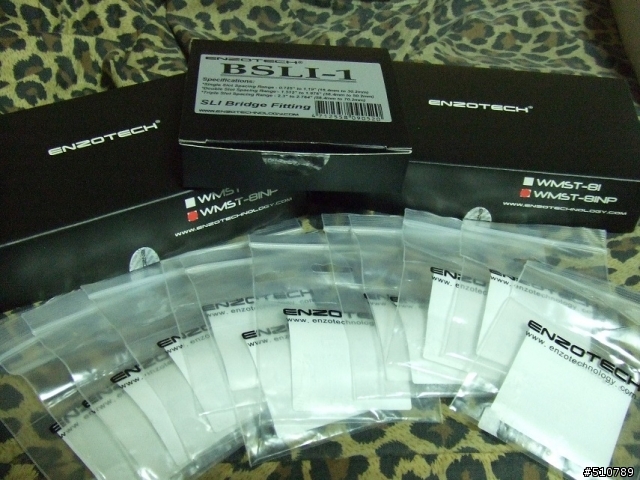

買很多ENZOTECH的東西
Bitspower的也買不少
水冷頭
整理出來的紙盒 還有小盒的塞在裡面@@
終於打完了
打這篇文章花了五個多小時
測試圖 晚點在補上吧
謝謝觀賞
================================================================================
01好像無法打上兩篇相似的文章
這一篇都跑不出來
只好改一下標題
================================================================================
來囉!
看看四分管的水冷效果...還是笑果..
先說明配備：
硬體部分：
CPU：I7 2600K
M B：華擎 Z68 Extreme3 Gen3
RAM：金士頓 DDR3 1333 4G*2 + 2G*2
H D：M4 C400 64G(系統)，WD 1TB 藍標(資料)
VGA：MSI R5870
PSU：冰山旗艦 750W 銅牌 模組化
CASE：聯酷 PC-K9WX
水冷部分：
CPU：UPTIONTEK X2
VGA：UPTIONTEK T1
MOS：ENZOTECH 81NP *2顆
RAM：Bitspower RAMS22
水箱：Bitspower 150P
冷排：Tt曜越 240冷排，BYKSKI 360冷排
PUMP：Tt曜越 P600 *2顆
水管：太空管 4分厚管
水路走法：
P600*2P600*2->360冷排->MOS->CPU->RAM->MOS->水箱->240冷排->VGA->P600 *2
因為小弟我沒有很多遊戲軟體可以測試

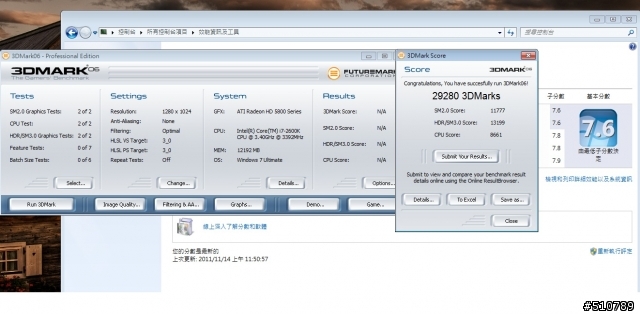

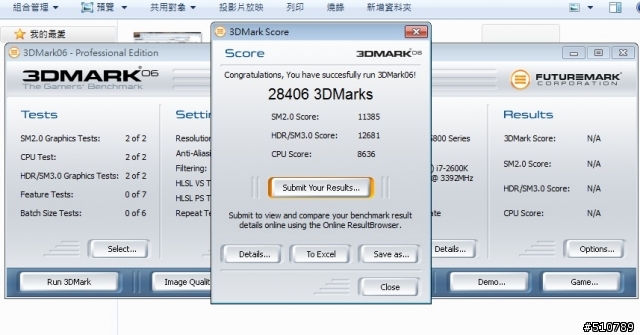

只有測試一下 5870 跑3Dmark06
3DMark06 皆為預設值
CPU則是OC 4.6G
5870 無OC 850MHz
5870 OC 900Mhz 無加壓

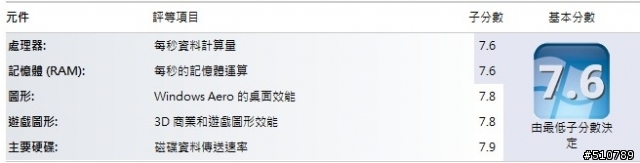

Windowx 7 評分

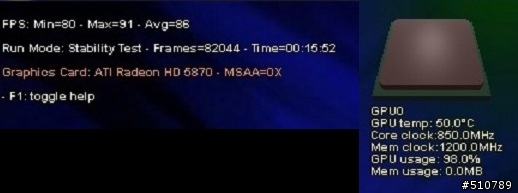

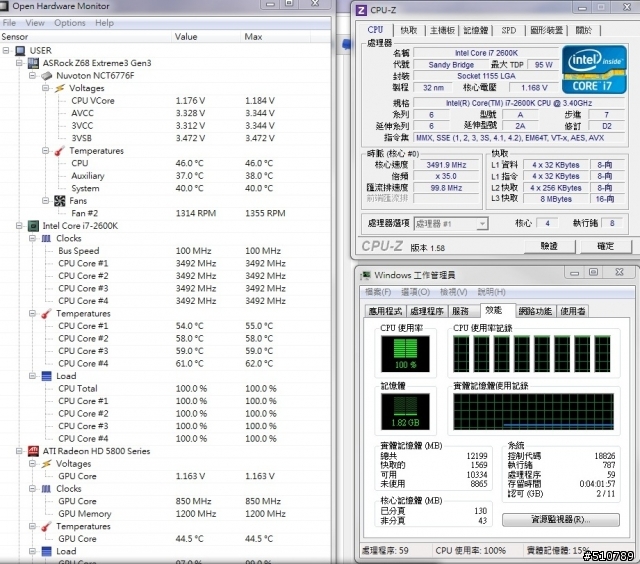

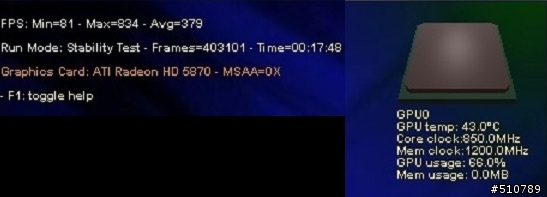

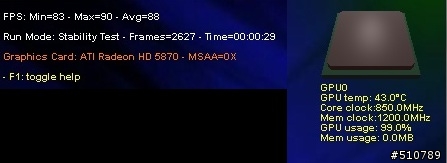

5870 無OC 無蓋側板 燒機溫度
燒機17分 溫度為43度 上下 (室溫26度)

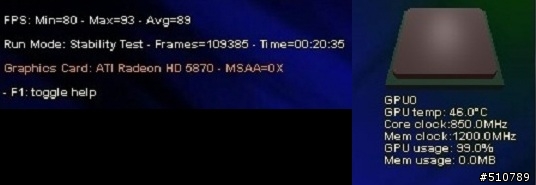

5870 無OC 有蓋側板 燒機溫度
燒機20分 溫度為46度 上下 (室溫26度)

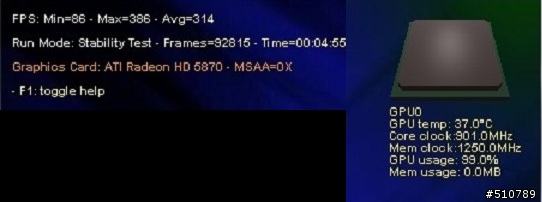

5870 OC 900MHz 有蓋側板 燒機溫度
燒機5分 (室溫25度)
5870 無OC 單顆PUMP 風扇轉速條最低

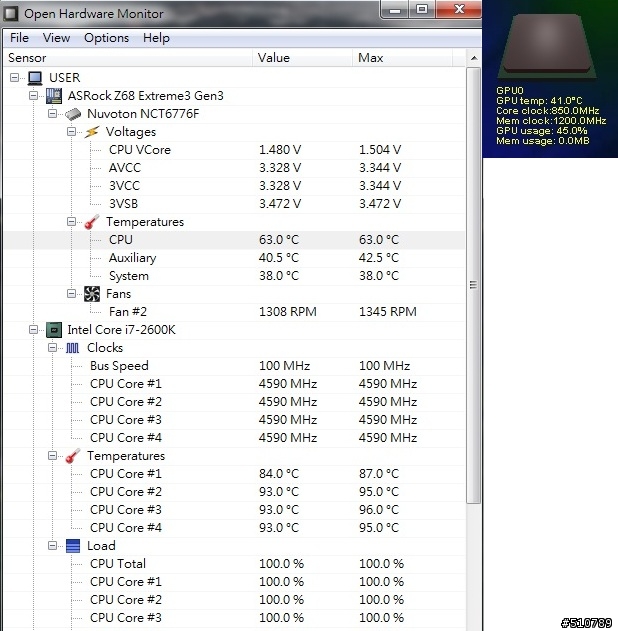

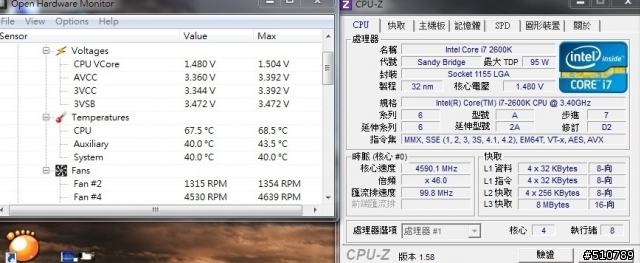

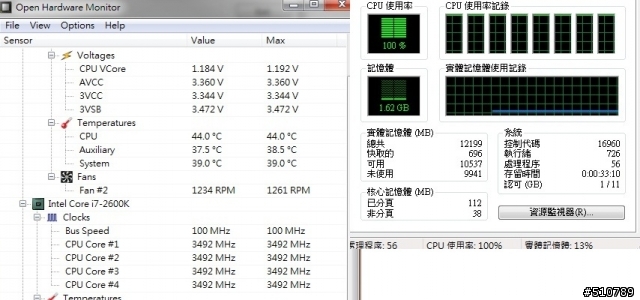

另外這是CPU空冷與水冷比較
都一樣OC 4.6G
空冷散熱器 則是T40 且裸機
燒機溫度 約30分鍾

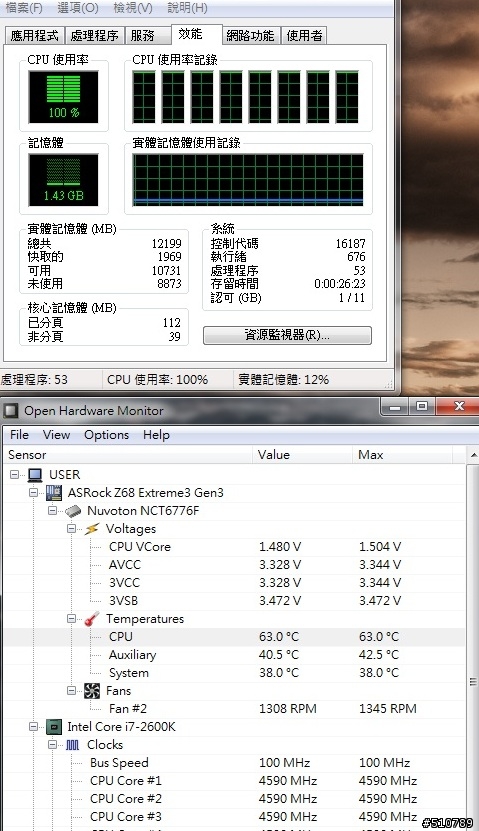

水冷 燒機溫度 但有裝機殼
(溫度差不多耶 是我沒裝好嗎= =)

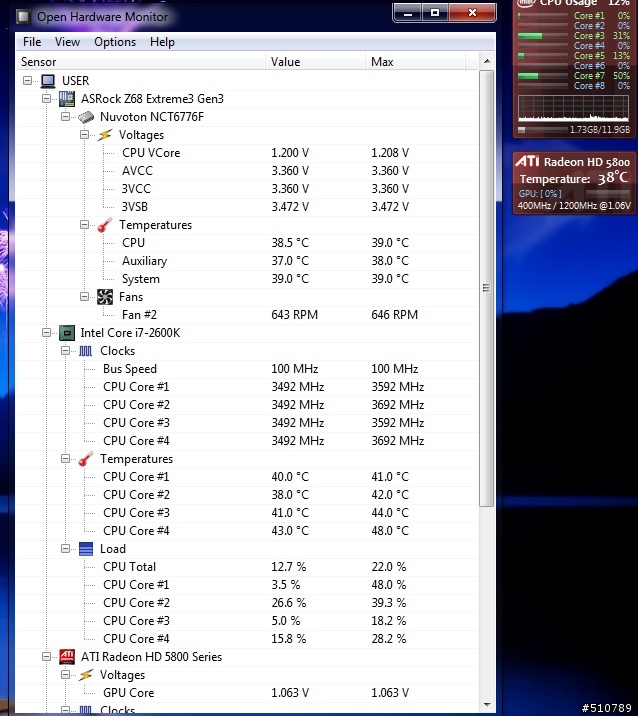

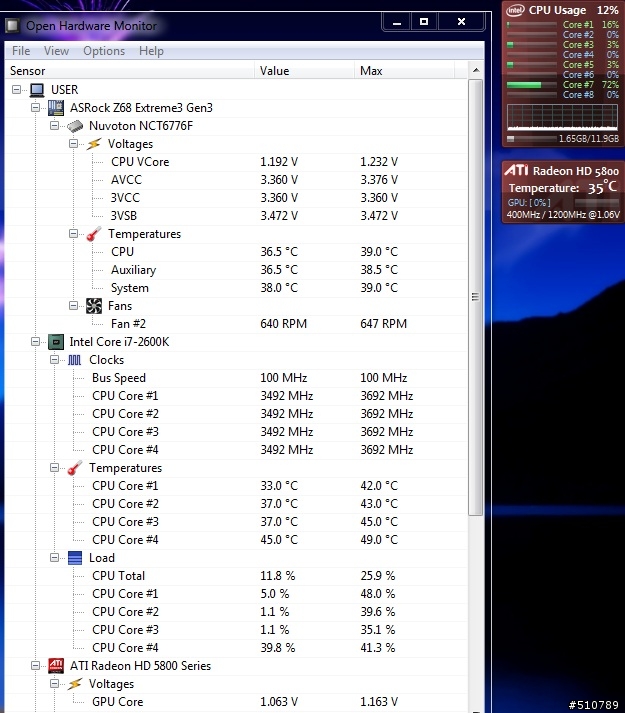

待機時的溫度 雙顆PUMP + 風扇最高轉
待機時的溫度 單顆PUMP + 風扇最低轉
看起來水冷在待機的時候
不管水流多快 都差不多
但是燒機就差了很多去
最後的是耗電測試
補上其他耗電硬體：
12CM風扇 *5個
8CM風扇 *1個
HD 2顆 SSD 1顆
BD光碟機 1台
讀卡機 1台
控制面板 1台
LED 1206大小 *18顆
CCFL燈管 *3支 (驅動器*2)

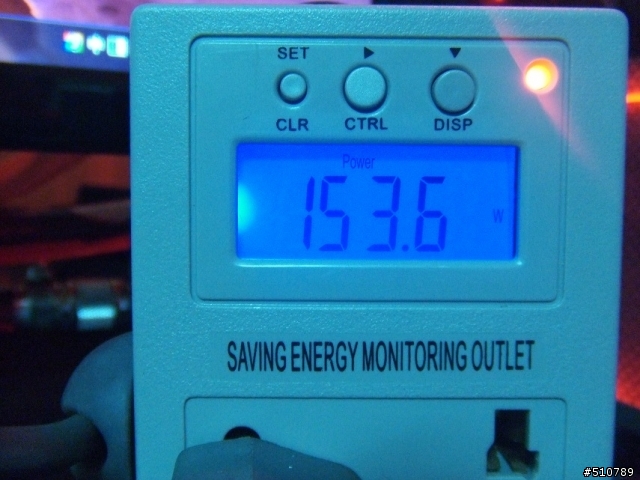

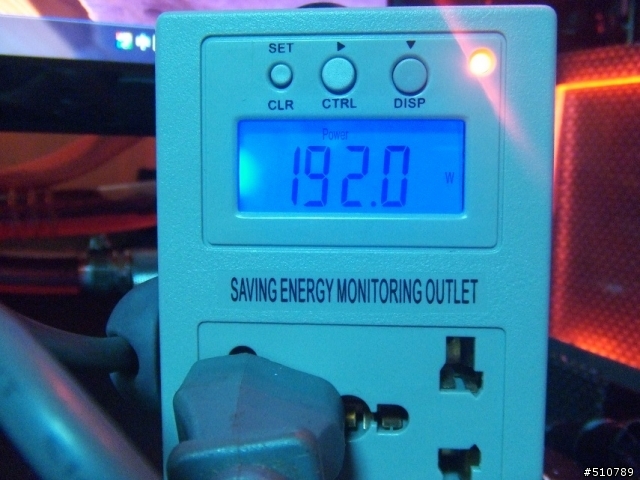

待機耗電
最低耗電(關閉一顆PUMP，另一顆降至最低轉，前後冷排風扇降至最低轉)
電表
最高耗電(4組控制鈕開啟至最大)
電表
顯示卡 燒機耗電

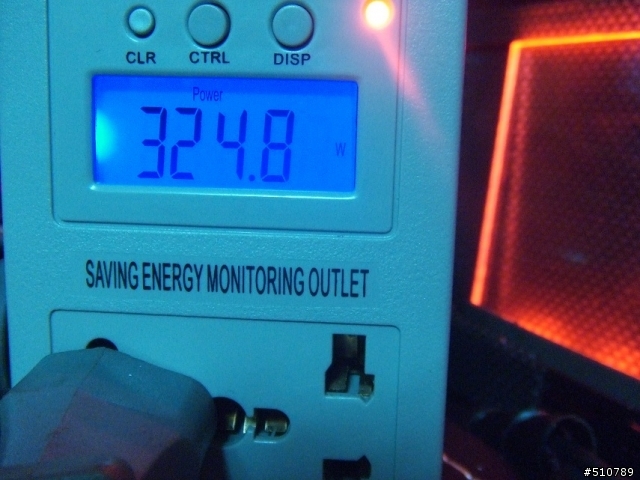

324W
電表

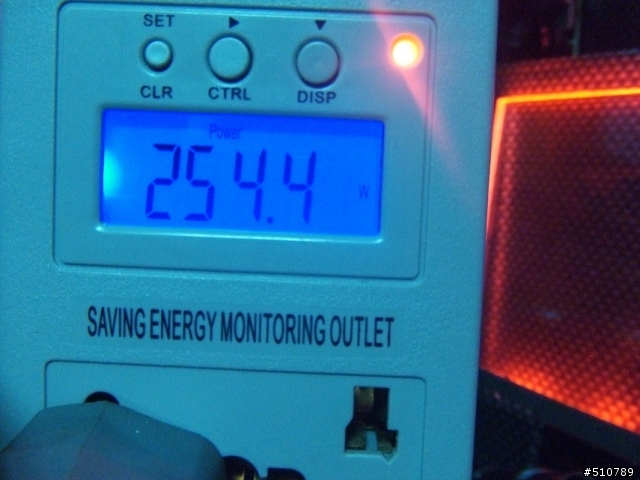

CPU 燒機耗電
無OC 254W
電表

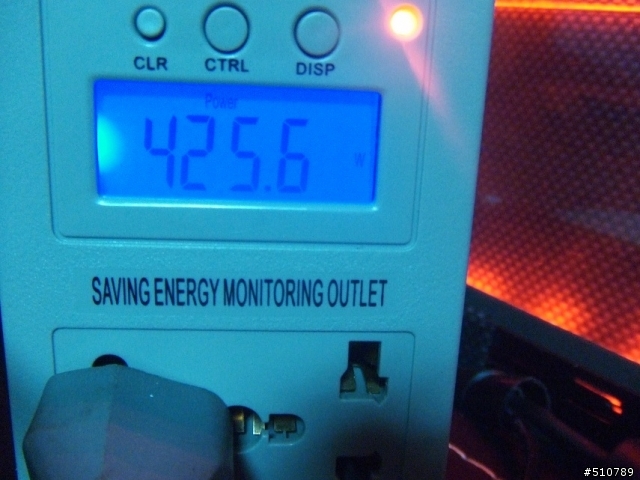

全機高負載 耗電
皆無OC 425W
電表
CPU OC 4.6G
電表

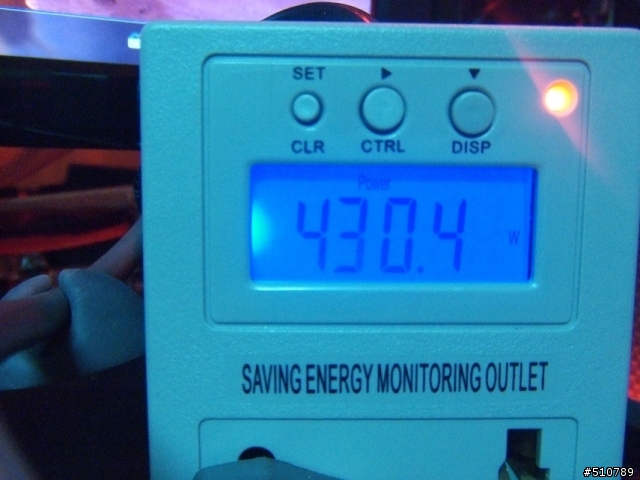

一次是430W 一次是480W 兩次都是CPU有超頻 但顯示卡沒超頻
溫度方面看來
顯示卡部分則是表現很好
但是CPU卻很差
反倒是VGA是最後一個水冷頭
卻是他效果好?...
小弟我盡我所能 只能拿出這些數據
雖然沒有很詳細
就..加減參考一下吧
終於打完這些文章囉
真是累人
謝謝觀賞囉
照片前面有些有貼錯 更改幾次之後
已經OK囉
