Intel DG45FC Mini-ITX 小而美的HTPC實現-系統組裝
而今日歐債高築,美國經濟遲緩,國內物價節節攀高.竹科園區公司彷彿又嗅出風雨欲來的營運危機,紛紛又開始以強迫排休來因應. 索性小弟也趁一些空檔, 以高C/P值, 高效能, 低功耗 三主軸為前提,將設備升級一番. 再一次對小而美且史上”最強最小”的HTPC夢想實現並與大家分享.
組裝配備:
(1) 主機板: ASRock Z68M-ITX/HT Mini-ITX小板
(2) 中央處理器: Intel i5-2500K CPU
(3) 記憶體: Team Elite DDR3-1333 4Gx2
(4) 硬碟: Micron Crucial M4 SATA3 64G SSD
(5) 機殼: SEED TWINSYS 150W 美美機殼
A.系統組裝:

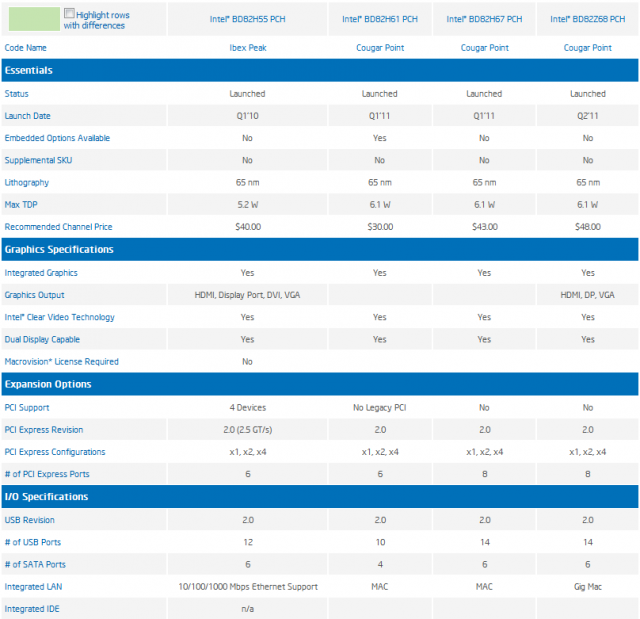

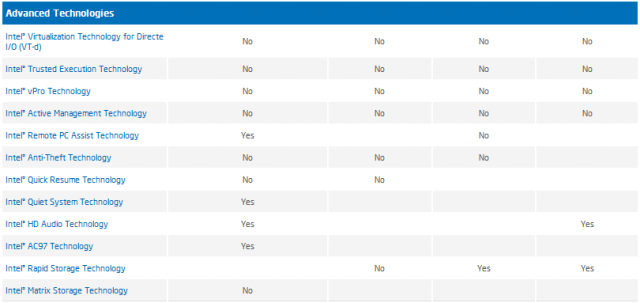

對HTPC有興趣的網友,一定希望找一片高效益及高整合性的ITX主機板. Intel從G45開始將可撥放HD影片的繪圖引擎整合進北橋,期間又推出H55晶片組搭配Core I系列整合CPU+GPU功能. 而今年更推出H67,H61及最新最強的Z68晶片組來搭配第二代Core I處理器.其效能決不是當年可比擬的. 若你要問小弟為何會選 ASRock Z68這塊小板. 理由非常簡單,這片小版的C/P值太高了. 老大哥Zotec Z68太貴, H61無SATA3及Raid, H67又有點過時. Intel將H67改一改,加點小把戲ISRT及LVT功能變成Z68,又用不很高的價格戰,H67不被打趴才怪.有人說目前市售的H67機板都是在清庫存,似乎一點也不為過.
ASRock Z68M-ITX/HT 小板的開箱文不少,小弟也不多再多述. 不過小弟為何很喜歡這片小板還有另一個原因.就是ASRock加送了一隻MCE的遙控器.真是太有誠意了. 是不是看了小弟的前開箱文,抱怨Intel超小器,有CIR功能但卻沒送遙控器呢? 哈哈哈!.
來看一看有哪些功能吧!

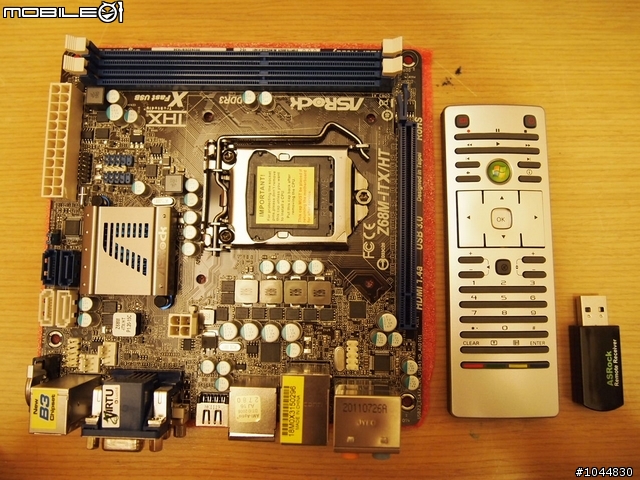

也是很簡單的配件,2條SATA3接線,一片光碟,一份安裝說明,一片背擋.現今的主機板因功能都整合了,要再加配件看來也很難!看到了嗎?那佛心來的免費MCE遙控器及USB接收器!

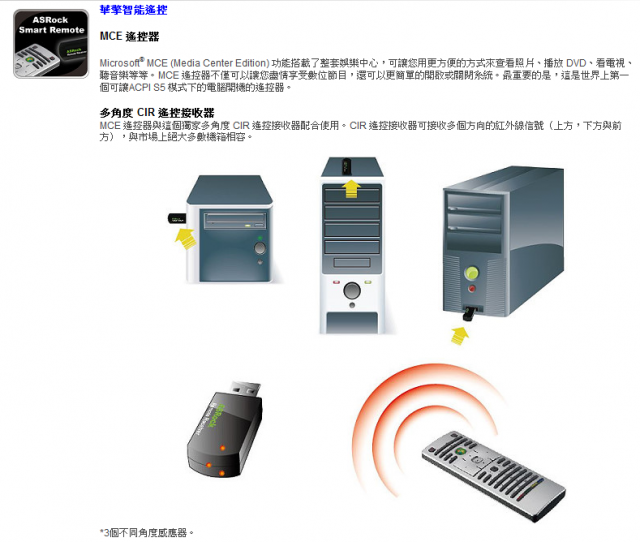

看看華擎的智能遙控吧!!還可以用遙控器開關機喔!真是太方便了.

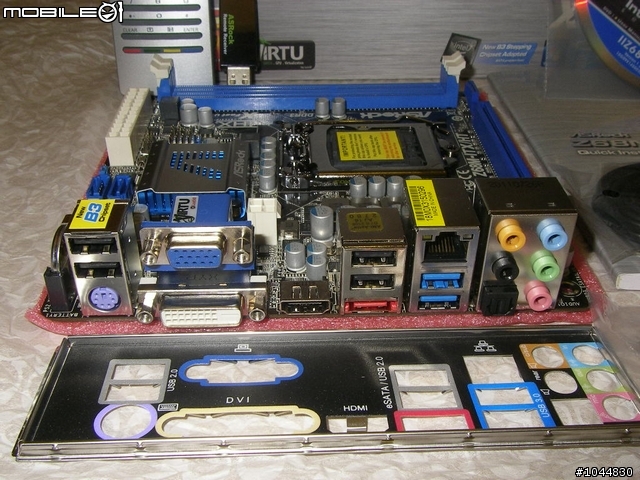

背板輸出端子,DVI/HDMI, USB3.0/eSATA, 5.1 Audio/Optical光纖,你想要的應該都有了.高速傳輸的eSATA及USB 3.0都是標準配備了.以後HD影片傳輸不會再慢吞吞了.

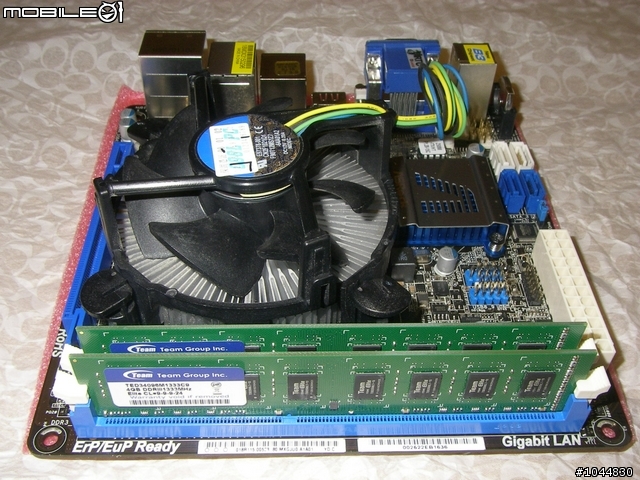

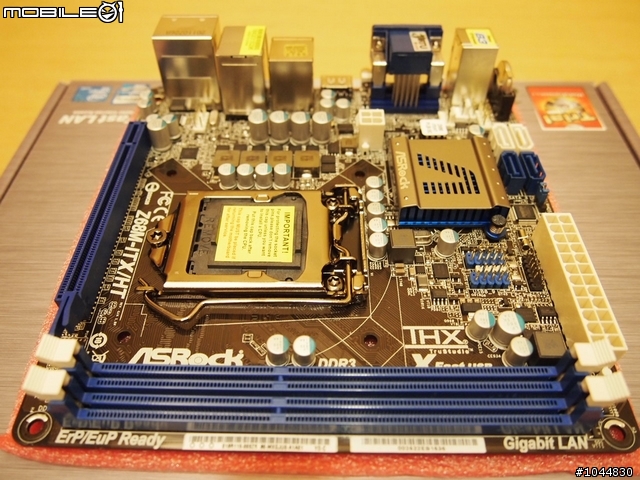

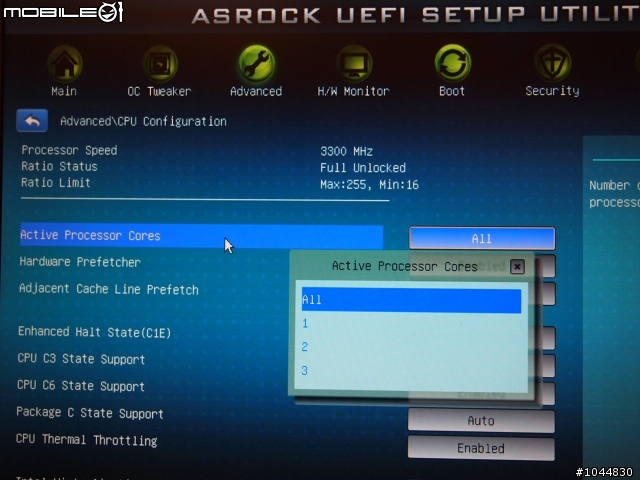

正面照,Mini-itx的板子真的很小,約17cm*17cm,一手可以掌握,新型ITX小板對供電組也比以前改善很多,幾使是對 i7 CPU 的支援也完全沒問題! 也許你會想說用做 HTPC 幹嘛裝一顆又貴又耗電的四核怪物呢?小弟本也這麼想i5,i7這種四核CPU怎麼實現低功耗呢? 沒想到Z68M竟有一特殊功能可以將功耗降得很低,當BT整天下載,功耗也不會超過30W喔!太不可思議了,賣個關子待會再說.
MCE遙控器放大再看清楚,全固態電容,用料很好,比Intel大方多囉!一個16x PCI-E,要加裝顯示卡OK喔! 還是那句老話,有Intel HD3000內顯了還要其他顯示卡幹嘛呢!景氣不好,省省囉!

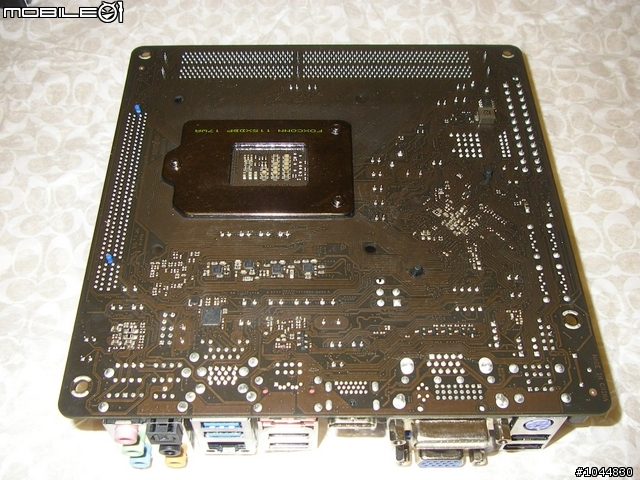

主機板背面有CPU強化基座.裝CPU不用在怕機板變形了.
ASRock Z68M-ITX/HT詳細的規格介紹,可參照ASRock官方網頁連接
ASRock Z68M-ITX 官方網頁

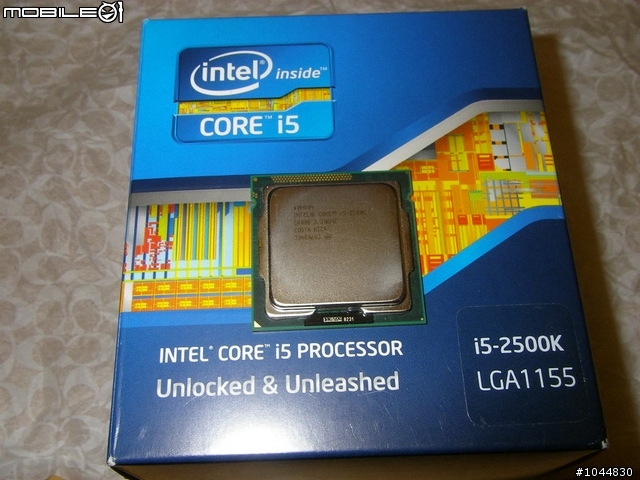

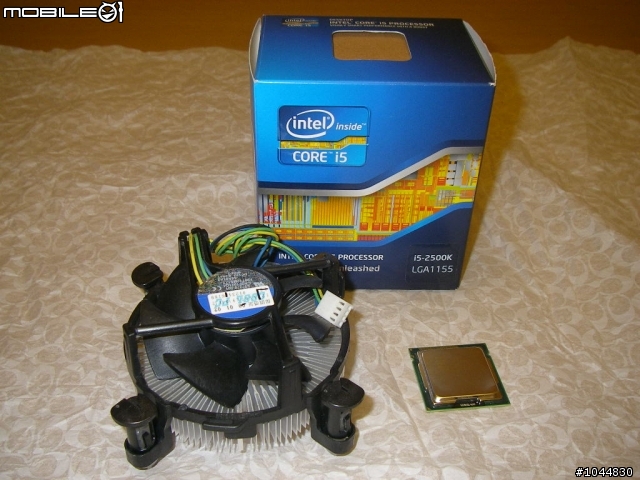

i5-2500K 無鎖頻板CPU的選擇是考慮高效能的 OC空間及Intel HD3000最強內顯引擎,並具高性能價格比後的決定. 經測試 i5-2500K 在這最小空間的組裝,輕易的超到4.3G都不是問題喔!
美光M4 64G SATA3 SSD,不用多說了.內行的網友都知道,目前市面上小容量 SSD 就效能上沒人是它的對手. 經SATA3每秒資料讀取可超過500M,名符其實的霸王機.若再組個Raid 0效能加倍,每秒資料讀取可超過1GM. Oh,my god.

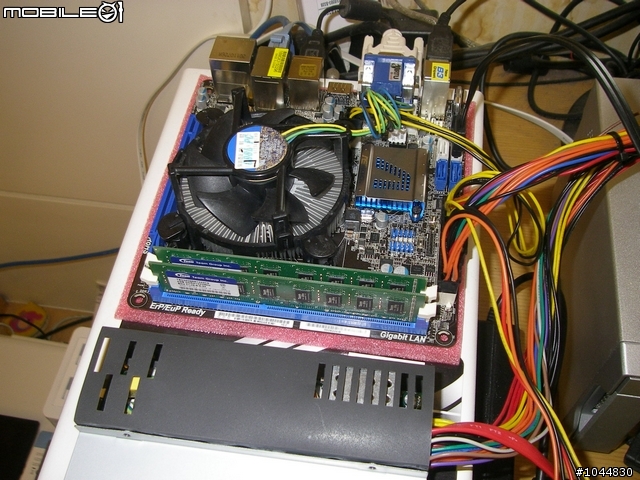

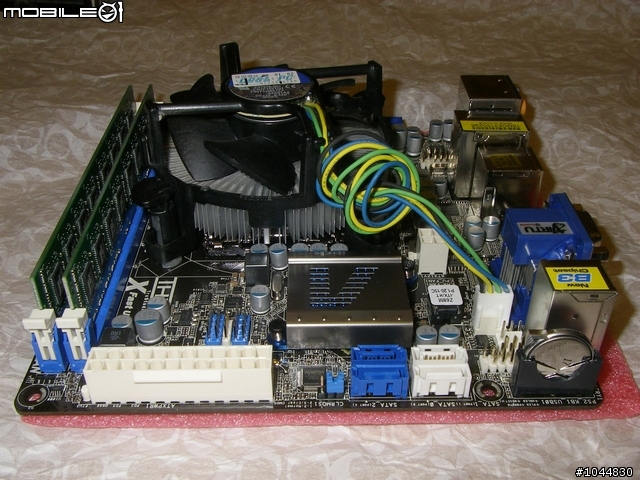

花五分鐘就完成零件組裝.心中再次有股莫名的感動,史上最強ITX系統誕生了.

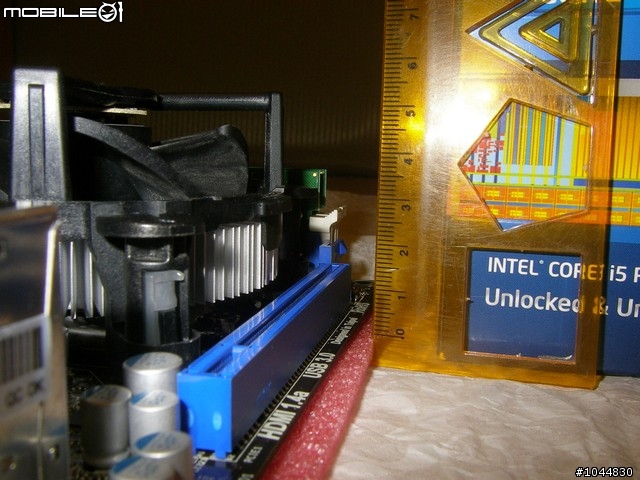

風扇高度5CM,這是一個選擇機殼的關鍵高度. 機殼高度8CM以下大概不用考慮了,除非改1U的散熱風扇.可是很貴.不符高C/P要求.能省則省!
B.機殼整合:
先前Mini-ITX機殼的選擇是Aopen的S150.雖然散熱不錯,Power瓦數也夠,但尺寸還是大了點,且外觀太電腦化,不夠炫.尋尋覓覓中讓我找到了夢幻的ITX小機殼. SEED TWINSYS,該機殼從今年六月COMPUTEX電腦展推出後就備受注目,其創新的疊疊樂模組機殼非常吸引我.但廣告了很久,卻一直見山不見影,聽說SEED煞盡苦心對高Power模組加以改良並有安規認證.雖然等久了,不過現在總算發售了.果然,等待就是要最好的. 真的,這機殼外觀太優了.作為HTPC要上的了檯面就是它了,若你看到TWINSYS,相信不用我再說了.你應該會馬上入手一組.
TWINSYS 官方網頁介紹

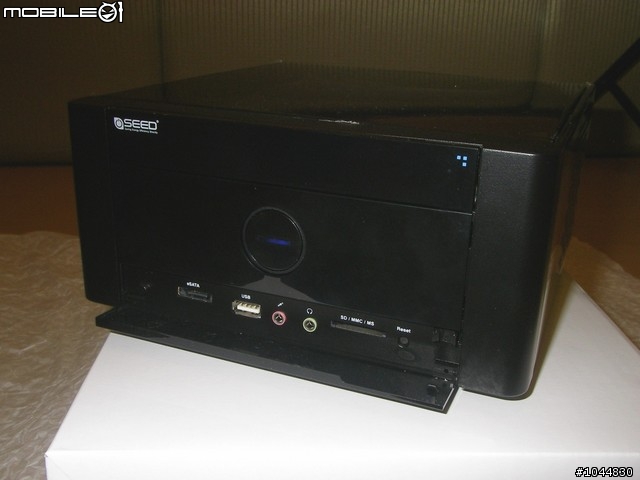

正面照,簡潔大方,看得到的就只有power按鈕.平常不需要的xx就隱藏起來.外觀時尚,加上鋼琴烤漆的鏡面設計.不跟你說是台電腦,一定讓你誤認為是一部Hi-END音響.

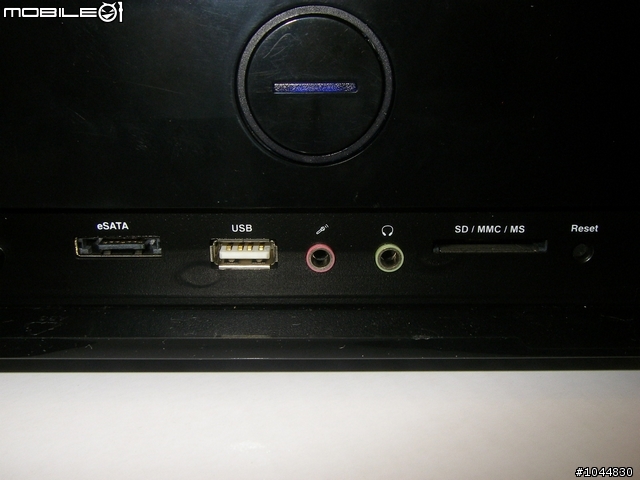

打開前隱藏蓋,有eSATA,USB及讀卡機.對資料傳輸外接增加非常多的實用性.SEED很貼心耶!

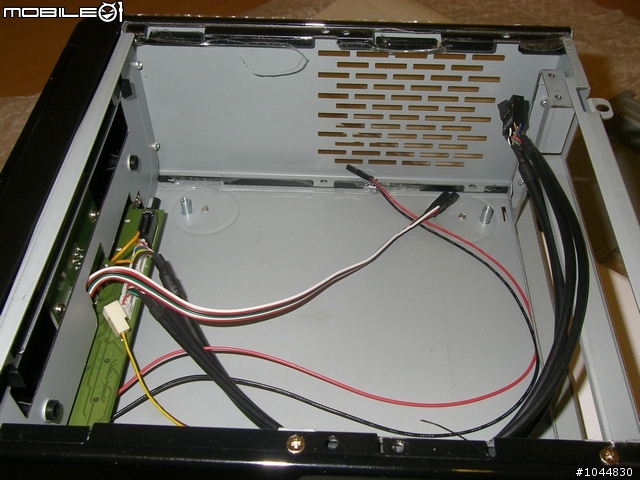

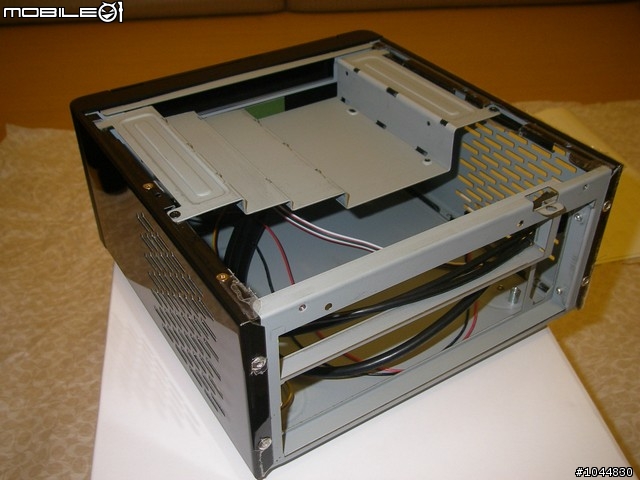

機殼內部4.4公升的體積,原廠有兩種配置,一種可裝一台薄型光碟機加一顆2.5”HD,若不裝光碟機則可裝兩顆2.5”HD,不過要另選支架.整體安裝空間配置相當不錯.

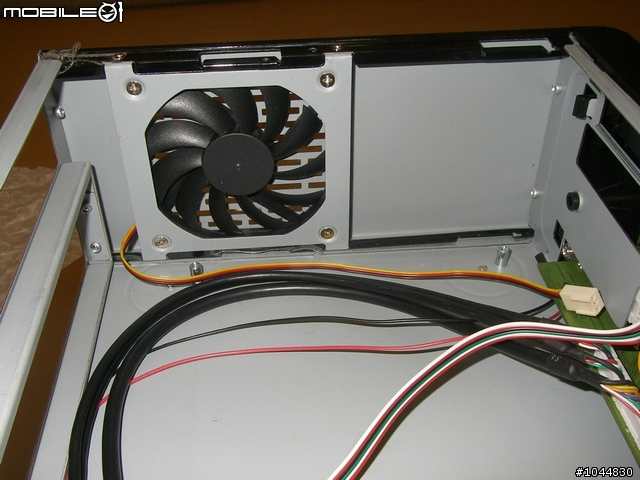

機殼左側預先安裝了一顆8cm薄型風扇,不要小看本風扇,沒有他是很難成就史上最強最小HTPC喔!! 8cm風扇聲音也比一般6cm或4cm風扇安靜許多..

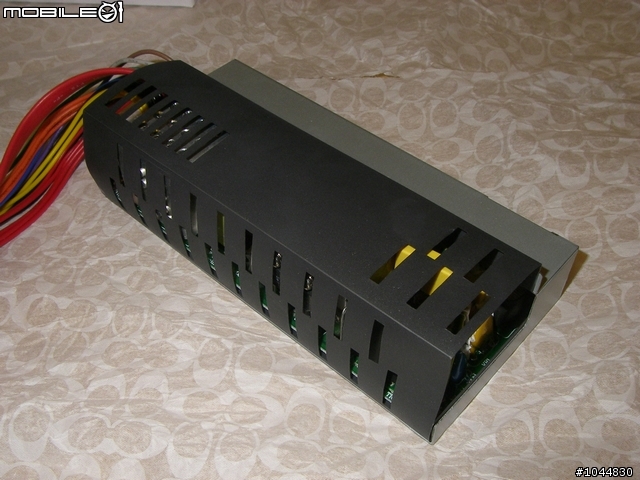

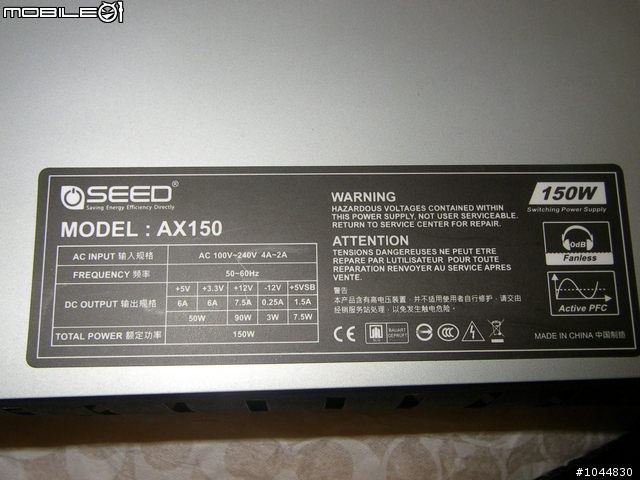

150W的PSU.乍看零件好像裸露好像,其實不然.這是用開放式的設計來達到較好的被動式散熱效益.這些RD人也太聰明了.聽官方保證沒有安全上的疑慮.因已得到安規認證了嘛!!!150W的PSU對TDP 95W的I5似乎是種挑戰,不過經測試也安全過關.若有疑慮改用 i3 絕沒問題.更省Coco喔!

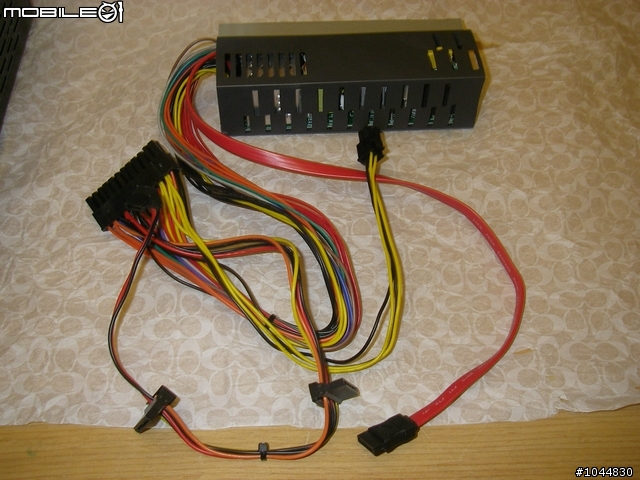

PSU電源接頭相當簡單,數目不多.這還好,不然要在小小機殼內處理無用的線是相當累人的,且會造成散熱問題,接頭有兩個一般HD SATA接頭和一個提供薄型光碟機的小SATA接頭,另外那條紅色的SATA訊號線是連接到PSU後面的eSATA孔,用來連接後續Storage或光碟擴充模組使用的.
裝機前的通電運作測試,以確保功能無誤.
最後完成照

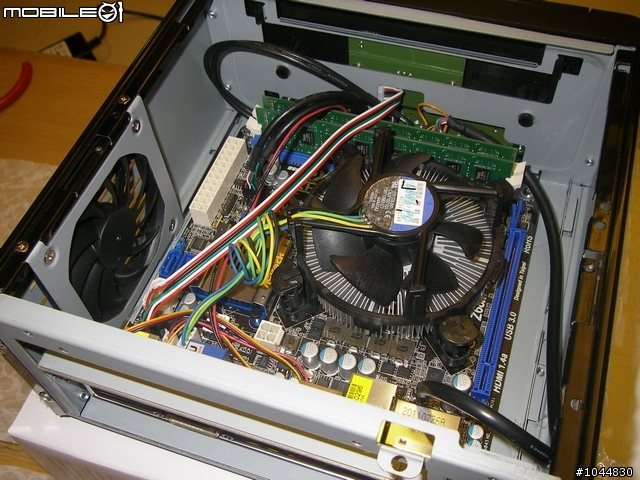

內部近照

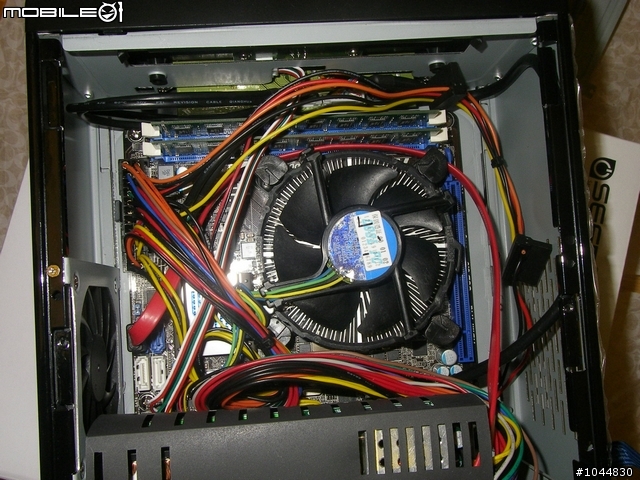

裝上電源模組

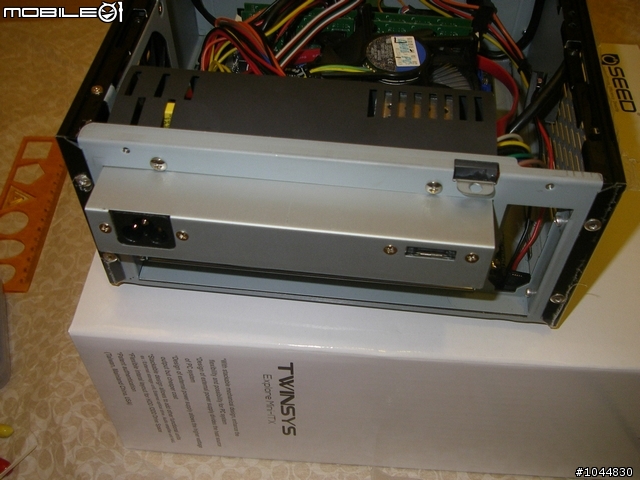

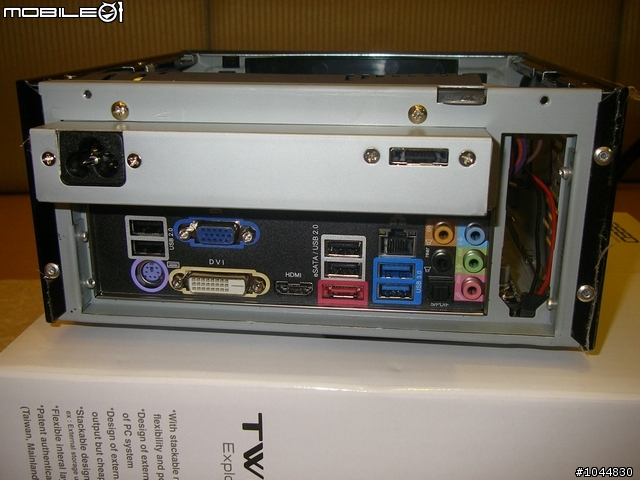

背面近照.哪凸出長尾巴的部分就是電源模組..
最後完成照
C.簡易系統效能測試:

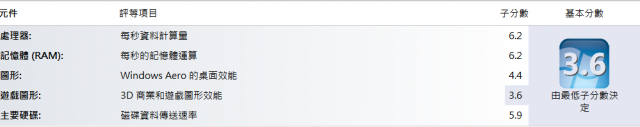

我的第一代ITX: Intel DG45FC + E6300 + DDR2 2Gx2 +WDEDS1T HD

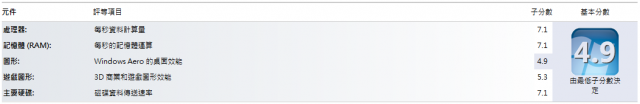

我的第二代ITX: Gigabyte H55N + i5-655K + DDR3 4Gx2 + Intel M2 SSD

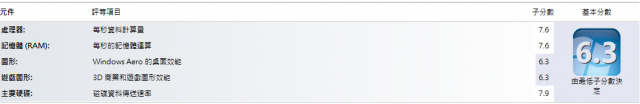

史上最強ITX: Asrock Z68M-ITX/HT + i5-2500K + DDR3 4Gx2 + Crucial M4 SSD
瞧,真的很強吧!!
輕輕鬆鬆 OC 4.3G

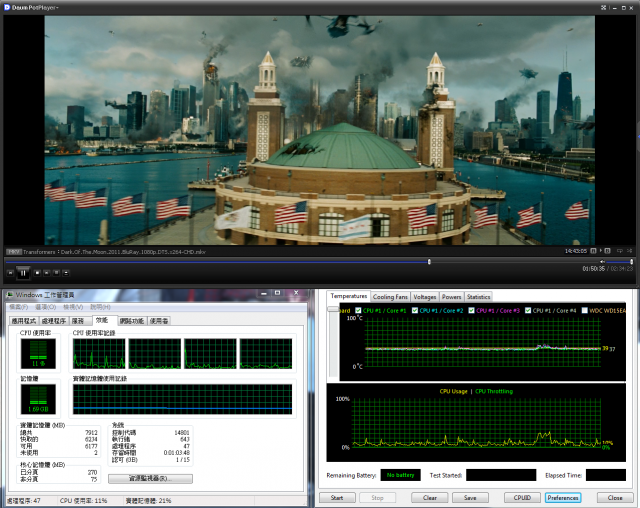

1080p HD影片播放, CPU使用率不超過10%
[後記]
林林種種寫了一大推,供有興趣網友參考.近日若有時間,將會再寫一篇系統效能及功耗的報告.歡迎網友指教...有問題可PM給我喔!
