[夯便當機開箱] 分享精英H55H-I打造迷你小巧HTPC

通常在外租屋的上班族，或是住在宿舍的學生，使用空間都不是很大，如果電腦主機的體積可以減少，就能夠大大提高使用空間。如果要擺放在客廳的HTPC，那麼電腦主機體積是越小越好，造型也融入客廳擺設的話，那就更棒了。

小弟正好屬於前面提過的族群之一，最近想要以「經濟實惠」為最高原則，自行DIY一部系統效能不打折的迷你HTPC，主要用來看看藍光影片、上網、BT下載以及有時玩玩Flash遊戲等用途。這陣子，網路上看來看去多位網友分享文，心中總算有譜，讓這部迷你HTPC採用mini-ITX規格的主機板，如此才可以讓電腦主機的體積變得迷你。

爬文回顧幾位網友陸續發表mini-ITX主機板的分享文，當中有幾篇介紹精英H55H-I主機板，不僅介紹主機板外觀，以及系統平台的各項基本效能，還針對超頻部分做了測試，令人印象深刻。個人認為這迷你主機板對於周邊裝置支援度齊全，系統效能也不打折扣，就這樣它被鎖定勒！開啟打造「迷你小巧HTPC」的第一步。

鎖定好mini-ITX主機板後，那它的家也是另一項課題，選來選去就敗入Thermaltake推出的VL52021N2U機殼，至於細節留待本文的機殼分享段落。

幾天前，到光華商場壓馬路，總計砸下6.5張小朋友，換來精英H55H-I、Thermaltake VL52021N2U機殼。

搞定迷你小巧HTPC的主機板、機殼，還有其他元件要一起搭配啊！環視手上的「多餘料件」，系統硬碟可以選擇備用的2.5吋WD 3200BEKT，DDR3記憶體就暫時借用遊戲機上頭的2支南亞Elixir DDR3-1600，這下子遊戲機跟HTPC平均分配到4GB記憶體。不過CPU部分，感恩好友願意讓我凹i3 530處理器（ES版本）以及原廠散熱器，i3 530搭上H55晶片組就可以使用Intel HD Graphics功能，耗電需求也不高，CPU性能已經足夠應付HTPC。

這裡，先來針對精英H55H-I做開箱介紹吧！



H55H-I連彩盒也是很迷你。



嘿！嘿！迷你的H55H-I來了。目前ATX規格的H55主機板所支援各項功能，竟也能縮小在這小小一張綠色PCB版的主機板上頭，用這句「麻雀雖小，五臟俱全」來形容，是最貼切不過了。



H55H-I的CPU腳座底部加入金屬強化背版，部分零件也位於主機板背部。



背板 I/O設置：HDMI port、D-sub port、DVI port、一組eSATA port、RJ45 LAN連接端子（ Realtek RTL8111DL晶片）、1個S/PDIF光纖輸出插座、1個S/PDIF同軸輸出插座、6組USB 2.0埠、由Realtek ALC892音效晶片提供的6個音源接頭（中央及重低音輸出/後喇叭輸出/側喇叭輸出/音源輸入/音源輸出/麥克風）。

H55H-I提供的HDMI port、D-sub port、DVI port，可以同時支援類比、數位雙輸出，也就是D-sub加上HDMI、DVI訊號擇一同時輸出。



4+1相供電設計，用料有全固態電容和封閉式電感。CPU電源插座為4-Pin設計。



H55H-I提供一組PCI-Express 2.0 X16擴充插槽，如果需要更好的3D效能，那就直接安裝上一張中、高階顯示卡吧。



H55H-I提供兩組支援1600/1333/1066 DDR3插槽，支援雙通道運作，安裝兩支目前常見的2GB DDR3記憶體，正好達到4GB記憶體容量。如果口袋夠深，直接敗入少見的單支4GB容量的DDR3 記憶體，把兩組插槽插滿後，記憶體容量就高達8GB囉。

在靠近CPU腳座的DDR3插槽一側，設置一組4-Pin的CPU散熱風扇專用插座，以及一組3-Pin的系統散熱風扇專用插座。



H55晶片上頭採黑色散熱片，作為被動式散熱設計。H55晶片的一側有4組 Serial ATA 3Gb/s插座，一旁是24-Pin ATX電源插座。緊鄰24-Pin ATX電源插座有2組USB 2.0擴充插座，透過外接擴充連接線，可以提供支援4個USB 2.0埠。



至於隨產品附上的配件部分，兩組S-ATA 3Gb/s連接線、檔板、驅動光碟、說明書以及快速安裝說明等。



H55H-I介紹完畢，接著來開箱那夯便當機的家，也就是矅越科技推出的VL52021N2U，用分隔線區隔一下。

-----------------------------------------------------------------------------------------------------

為了選購一咖合乎自己的mini-ITX機殼，花了一些時間爬了mini-ITX機殼相關文章，以及到賣場上瀏覽許多mini-ITX機殼。我的天！相對於一般電腦機殼的售價，mini-ITX機殼不算便宜，有些著名品牌的產品價格不斐，連小品牌的mini-ITX機殼也不見得平價啊！後來看到Thermaltake這款VL52021N2U機殼的介紹，最後認定價格、造型蠻受到個人喜愛，加上又是Thermaltake出品，就這樣夯便當機的家有著落了。

這款VL52021N2U是矅越科技推出的Element Q機殼系列，專給mini-ITX規格主機板所使用。整個包裝箱用單手就可以帶著到處走，當然不是帶著逛大街囉！



機殼的包裝箱背面印有VL52021N2U重要設計特色，以圖示方式來說明，例如散熱設計、3.5吋硬碟安裝位置、前置面板I/O等。



位在彩盒一側的VL52021N2U規格標示，這裡還可以看出同系列另一款是VL52021N2E，兩款機殼差別在於搭載的PSU，VL52021N2E搭配是支援APFC功能設計的PSU，價格當然也就多一些囉！但為了符合個人秉持「最經濟」考量來打造迷你小巧HTPC，因此VL52021N2E就喪失資格。

這部迷你機殼可以搭載兩組3.5吋裝置以及一組5.25吋組裝置，但是小弟有個密技讓它一樣可以安裝2.5吋裝置，請繼續往下看。



VL52021N2U本尊現身，披著霧黑色外衣的mini-ITX機殼。前置面板底部設置兩組USB2.0埠以及一組前置音效輸出、輸入埠。前置面板可以取下，方法是先移開外殼後，再將面版後方的四個卡勾壓住鬆開。



VL52021N2U另一側外觀，在機殼兩側分別提供散熱孔。這個角度可以看見機殼背後造型。



拿著螺絲起子鬆開機殼背後的固定螺絲，好把黑色外殼移開。哈！機殼內部一覽無遺，原來附上的相關配件是在這裡。

對了，迷你的VL52021N2U有兩項先天限制，分別是CPU散熱風扇高度不超過45 mm、VGA介面卡的長度限制不超過290 mm。這兩項限制就注定CPU散熱風扇用Intel原廠最合適，外接一張VGA介面卡的話，那肯定是要Low Profile規格的中、低階顯示卡才行。



檢整VL52021N2U相關配件：AC電源線、說明書、束帶、3.5吋等周邊裝置固定螺絲。其中兩組黑色支架是硬碟滑軌架，能夠讓硬碟側立使用。



前置面版的I/O輸出線材。



VL52021N2U附上矅越SL-B220SFX電源供應器，最高電力輸出達220W，12V線路的電力輸出為15A，我想這部H55H-I便當機只有搭載i3 530處理器、CPU風扇、2.5吋硬碟，SL-B220SFX電源供應器的電力設計應該足夠了。

矅越SL-B220SFX電源供應器的底部設置8公分散熱風扇，提供2組S-ATA專用電源插頭、2組大4-Pin專用電源插頭、一組軟碟機專用電源插頭、一組CPU專用的4-Pin專用電源插頭。另外，這款PSU必須手動調整位於AC電源插座旁的輸入電壓開關。



開始裝機！先把VL52021N2U的PSU移開，接著安裝H55H-I主機板專用檔板。另一方面把CPU、CPU散熱器、記憶體安裝上H55H-I主機板，接著小心地移入VL52021N2U後加以固定。

上述工作完成後，再來連接前置面版的I/O輸出線材。這時發生小插曲，前置面版的I/O輸出線材長度不是很足夠，其中的POWER SW、RESET SW、HDD LED輸出線材快被我拉斷才連接上H55H-I主機板。我看，下次再來延長線材來補救。

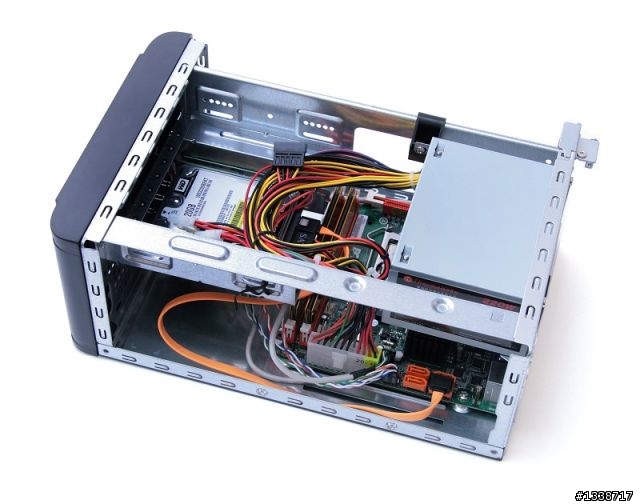

這就是讓VL52021N2U也可以搭載2.5吋裝置的密技。翻箱倒櫃才找到很久以前購入的硬碟蝴蝶架，分別安裝上WD 3200BEKT兩側就行。



花了一些時間，終於夯便當機完成約99％進度囉！

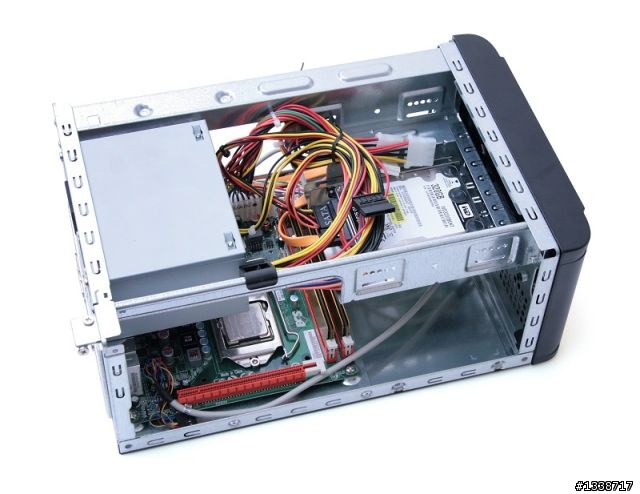

糟了！CPU散熱器還沒裝。只好小心地把Intel原廠散熱器補上，強烈建議在H55H-I主機板移入機殼時，先行裝上CPU散熱器。



H55H-I主機順利組合成功，迫不及待開機體驗，照慣例用分隔線區隔一下。

-------------------------------------------------------------------------------------------------------

首次開機時刻降臨！把相關硬體列表。



第一次按下電源開關，隨後螢幕就正常顯示開機畫面。先進入BIOS選單看看，順便調整一下細部設定。



「Advance Setup」項目裡頭，可以開啟CPU EIST、HT功能，而且調整開機裝置順序。這畫面最下面的ECS eJIFFY Function選項，當開啟之後，同時作業系統安裝eJIFFY軟體，開機時就會出現選擇進入eJIFFY環境的介面。

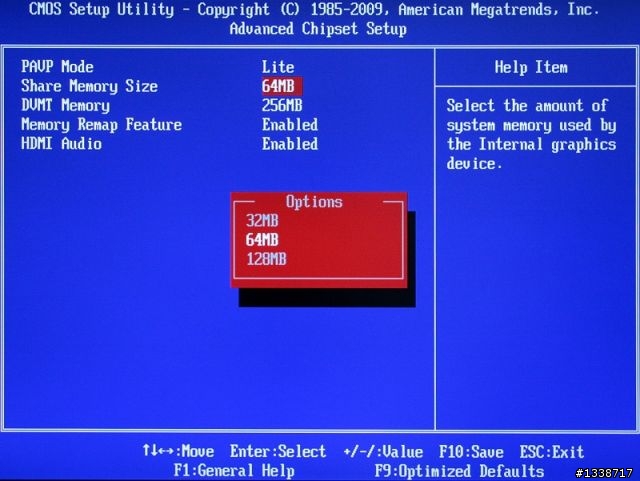

「Advance Chipset Setup」項目裡頭，選擇內建顯示功能所需要的顯示記憶體大小。選項包括：32MB、64MB、128MB。這畫面最下面的HDMI Audio項目，啟用後，使得H55H-I的HDMI介面可以支援同步傳送音效與影像。



Power Management Setup（電源管理設定），可以設定CPU節能模式。開啟「EuP Support」項目，能夠讓系統關機(S5待機模式)時，耗電量低於1瓦。



硬體監控選單。



硬體監控選單的「Smart Fan Function」項目裡頭，提供風扇轉速有安靜、無聲、自訂模式。



M.I.B. II選單提供記憶體工作參數、CPU的倍/外頻（視採用的處理器而定）、記憶體速度、各項元件工作電壓調整。這畫面的最下方有灰色區塊，顯示著處理器、記憶體相關資訊



DDR3記憶體速度由800MHz起跳，最高至1600MHz。這部主機搭載i3 530處理器，所以記憶體速度可以設定至1333 MHz。

往下一點的「CPU-clocking Func.」項目，可以調整CPU外頻，範圍是133～600 MHz。「PCIE clocking Func.」項目，可以調整PCI-Express介面卡的工作頻率，範圍是100～200 MHz。



進一步設定記憶體工作時序。



針對處理器、記憶體的工作電壓調整項目。
CPU Voltage：＋0.01～＋0.63 V。
CPU VTT Voltage：＋0.01～＋0.63 V。
DRAM：＋0.01～＋0.63 V。



記得之前有幾位網友曾在H55H-I做過超頻測試，對於迷你小板的H55H-I提供詳細的BIOS調整項目非常推崇，使用者可以再壓榨CPU、記憶體等元件性能。不過，我是拿來作為HTPC用途，這部份的體驗就暫時擱置。BIOS調教完成後，趕緊安裝Windows 7 32位元作業系統。

作業系統安裝成功後，緊接著把相關驅動程式安裝，此時我發現H55H-I的驅動光碟附上eBLU、eDLU、eJIFFY軟體，分別試試這幾套軟體有啥實用功能。



eBLU軟體可以隨時查詢ECS針對H55H-I發佈的BIOS版本，讓使用可以下載回來更新。

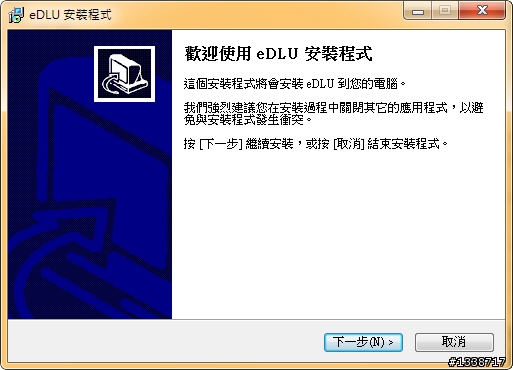

eDLU軟體可以更新ECS針對H55H-I發佈的驅動程式、BIOS版本。





按下eDLU軟體畫面的「開始」，IE瀏覽器會自動連上ECS的英文官網，並顯示H55H-I最新的驅動程式、BIOS版本。



eJIFFY軟體最早出現在ECS推出A785GM-M Black主機板時。





安裝eJIFFY軟體之後，還必須到BIOS選單的Advanced Setup項目裡頭，將ECS eJIFFY Function選項啟用，開機時就會出現選擇進入eJIFFY環境的介面。



eJIFFY環境提供行網頁瀏覽、相片檢視、以及線上聊天應用程式。軟體操作介面支援繁中語系。



接下來是另一項重頭戲，當然要驗證一下便當機效能，測試軟體包含Super Pi V1.6、wprime V2.0、NuclearMC V2.0.0、EVEREST_Ultimate Edition_V5.50.2169 Beta、PCMark 05（v1.2.2 Patch）、3DMark 06（Patch 1.2.0）、CineBench 10、CineBench 11.5、7-ZIP、Winrar 3.93、CrystalDiskMark 3.0Beta2、Win 7效能評等、Street.Fighter.IV遊戲、DOGS V1.3。

考量H55顯示性能，因此Street.Fighter.IV遊戲的解析度設定是1024 X 768，其餘測試軟體是在1920 X 1200解析度下。

測試期間也利用簡易電力測量工具，以便瞭解便當機電力需求。

-----------------------------------------------------------------------------------------------------

＊Super Pi V1.6：1M-23.724 S。



＊wprime V2.0：32M-17.758 S。



＊NuclearMC軟體：Total Score-10782。



＊EVEREST_Ultimate Edition_V5.50.2169 Beta：Cache & Memory Benchmark。



＊PCMark 05（v1.2.2 Patch）
System PCMark：6074
CPU score：7649
Memory：6619
Graphics：2679
HDD：6323



＊3DMark 06（Patch 1.2.0）
3DMarks：1304
SM2.0 score：408
HDR/SM3.0 score：502
CPU score：3000



＊CineBench 10：
Single-Core/CB-CPU：3218
Multi-Core/CD-CPU：7568
Multiprocessor Speedup：2.35X
OpenGL Software：1800



＊CineBench 11.5：
OpenGL （fps）：1.61
CPU （pts）：2.25



＊7-ZIP：32MB字典檔-2102MPS。



＊Winrar 3.93：1795 KB/秒。



＊硬碟效能：
S-ATAII：Crysta DiskMark 3.0 Beta：



＊Win 7效能評等：





＊Street.Fighter.IV：1024 X768，no AA模式。





1024 X768解析度下，遊戲特效不用開太高，那麼遊戲畫面還算順暢。

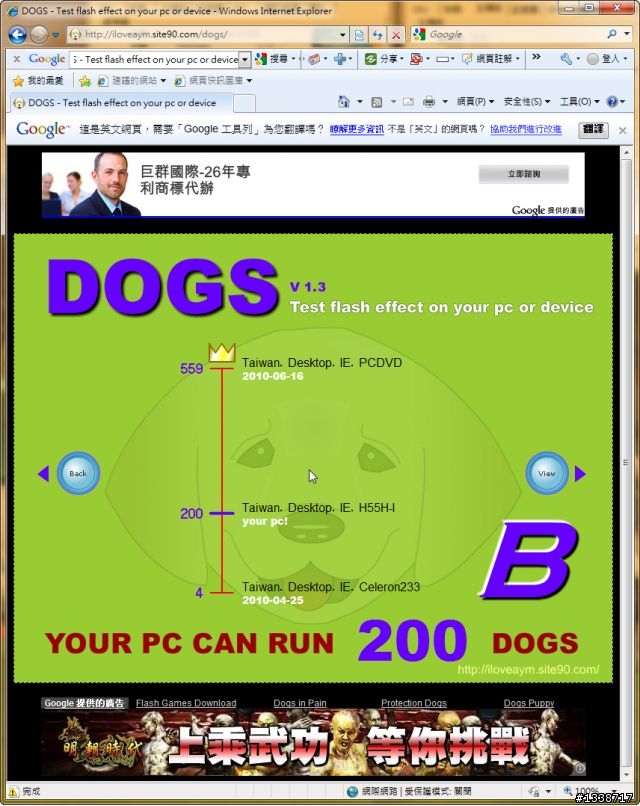

＊DOGS V1.3：檢驗Flash遊戲執行效能



＊便當機電力需求：
關機模式，約需消耗1W電力。



便當機開機瞬間，最高約需消耗64W電力。



便當機處於作業系統待機模式，最高約需消耗59W電力。



滿載模式下的電力消耗測試部分，我利用OCCT PowerTest 3.1.0來執行PSU測試，讓系統處於高度負載，同時監看便當機電力需求。便當機高度負載期間，最多只需消耗99W電力，這樣的結果看的出來便當機相當省電。

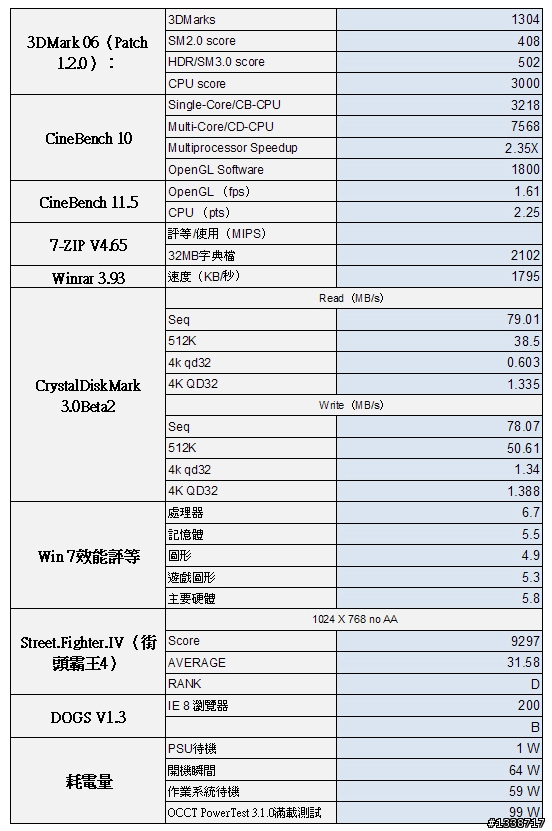

把以上相關測試成績整理，方便參考。





這部由H55H-I組成的夯便當機分享結束了？當然還沒，既然要能夠支援HTPC用途，那麼影片播放的表現也是很重要。分隔線以下就分享網路電視、DVD影片、1080P影片播放情形。

----------------------------------------------------------------------------------------------------

＊＊同場加映：影片播放測試

影片播放測試部分，分別嘗試播放PPS網路電視、使用Cyberlink PowerDVD 10 Ultra Mark II v10.0.1830.51播放建國大業DVD（MPEG 2格式）以及使用KMPlayer2.9.4.1435播放1080P畫質的鋼鐵人二影片（MOV格式）。

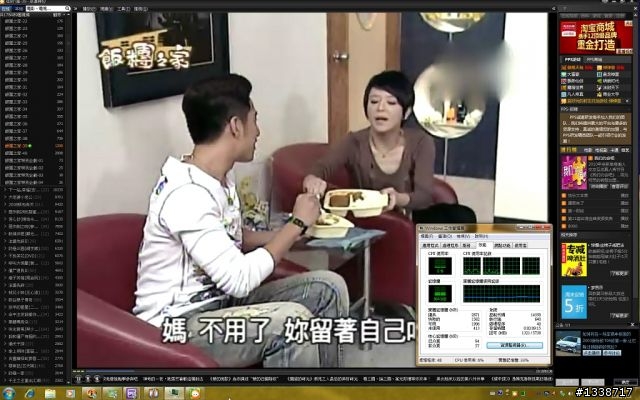

PPS網路電視播放電視劇，CPU耗用率約6％。



注意～毛主席說話囉！還好不是要兩岸統一。此時CPU耗用率約36％。自大陸購回的建國大業DVD，連字幕都是簡體。



鋼鐵人跳得火熱啊！CPU耗用率約20％。



上面的影片播放結果，把夯便當機拿來作為HTPC已經足夠。突然發現，我或許該認真考慮再敗一台BD-ROM，讓夯便當機直接可以吃百士達的藍光影片。

這組利用H55H-I搭配i3 530處理器、WD 3200BEKT、南亞Elixir DDR3-1600、Thermaltake VL52021N2U機殼打造出迷你HTPC，佔用空間不大，系統效能令人滿意。值得注意的是，系統電力需求不高，即使系統滿載的耗電竟然沒破100瓦，我想一般使用模式耗電肯定更低，看來夏季電費可以省下許多，可以一整天BT或掛網囉。如果有人是想要拿HTPC超頻來使用，或是外接一張Low Profile規格的顯示卡來加強3D效能，這組便當機通通能夠勝任，擴充彈性還蠻高。

不過，目前使用這組便當機，我覺得記憶體應該可以改換DDR3 1333規格，等過些時候手頭寬裕，再來入手一組4GB KIT。也許，我可以考慮敗入一款高速SSD作為系統硬碟，大大提升系統效能，再利用H55H-I提供的eSATA port，連結1TB容量的資料儲存硬碟。我的天！便當機有的搞了，努力準備銀彈先。
