[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

這篇文章主要是轉至 超頻者天堂 經由原創者同意,當中一些文字圖片由創作者提供


首先先來談一下這款電腦多媒體喇叭,ALTEC LANSING 621 我想這家做喇叭的知名度不小,做出來的喇叭也有一定的水準,先來看一下簡單說一下基本的規格

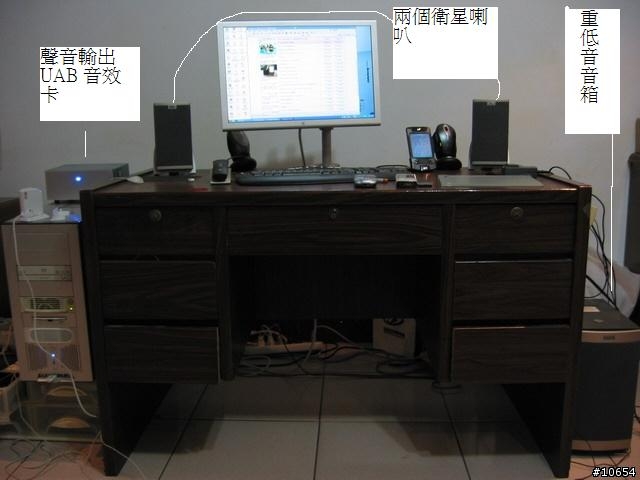

三件式的多媒體喇叭組,包含兩個衛星喇叭以及一個重低音喇叭,輸出最大瓦數200WATTS,附有一個線控音量及電源控制器,先來看一下圖

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級


雖然外觀不怎麼顯眼,可是聲音的效過相當不錯,很多人會有疑問認為原廠的聲音就很好聽了,為何要花錢改裝呢?

所以呢這裡就稍微討論一下當初的想法

原廠的採用的材料太差了,這是現在東西的通病,不然也不會主機板電容爆成這個樣子了。

就已ALTEC來說,五百元的喇叭跟五千元的喇叭,都是ALTEC喇叭,裡面用的材料都是一樣的,電容啦、IC 等,90% 以上都是一樣的。

採用的元件,尤其是被動元件以及次要主動元件都是一樣的,都是一樣的爛,台制的低階品。
台灣的二流電容公司的低階電容,其他諸如OP 啦穩壓之類的,衣此類推.....

SO 就已621的架構來說,其實已經很漂亮了。不論是前級的設計,後級的OP採用等等,都算的上完整了,該有的全有了,這算蠻難得的。

相同的材料等級,應用在不同等級的架構,等級高的當然會相得益彰,把高級材料灑再低階架構上面,那是鮮花插在牛糞上。

話又說回來,ALTEC 這家公司也不是不知道,ALTEC 的 RD 以及 PM 也不是白痴,他也知道621花個五百元一千元,來升級材料,確實會帶來比這些材料前更高的音質回報。

為何不做? 原因有很多
包括庫存、管銷等等。
他為什麼低階到高階都要用一樣的材料?
一樣的材料你買一萬個、跟十萬個,你覺得價錢會一樣嗎?
換個角度,你今天是倉管經營者,你會希望你管理下的ITEM的項目有多少個? 一百個好管還是一千個好管?

就已營利的角度來看,把材料規格品項統一,大量訂購,才可以順利的壓低管銷庫存的成本。

再者,從量產的角度來看,你一台機器提升了五百元的材料錢,一萬台機器,就提升了五百萬的訂購成本。

就已RD 以及量產的角度來看,他寧可用架構設計的不同,來區隔產品之間的等級,而不是用材料!!!

設計等問題,在設計的當初就可以解決,一次設計,永遠解決。

不論是管銷庫存、量產製造等等,都不是良好的營利方式。

這套說法,用在AV 也能通,你去買一台兩萬元以下的擴大機,裡面的材料通常也不會太好,他寧可用架構來取勝,這就是可惜的地方,也是消費者自欺欺人,最後的結果,你去家樂福看看DVD的銷售情形,兩千元的賣的好還是八千元的,消費者非常喜歡自己欺騙自己,認為兩千元的跟八千元的,一樣能撥放,她們就不願意掏錢買貴的,認為那有可能被騙。

自欺欺人,殊不知羊毛出在羊身上,裡面的電源處理、晶片等級甚至連DVD的承盤、讀取頭等等,都是有大學問的。

久而久之,廠商都不願意好好的去做產品的研發了,都只做低階的、花俏的,把錢花在外觀以及廣告上,比花在產品設計上,還要更有賺錢的可能。SO 劣幣驅逐良幣,一再上演。

好像扯遠了,話題拉回來,不論是ALTEC也好、創巨也好,只要喇叭的架構不錯,改機帶來的效益就會很大。

很多人買了高級的音效卡,用個爛喇叭,也只能聽個大概。

接下來要進入主題了

1.衛星喇叭改裝

徒手將防塵網打開,解下正面之七顆螺絲之後即可拆開

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

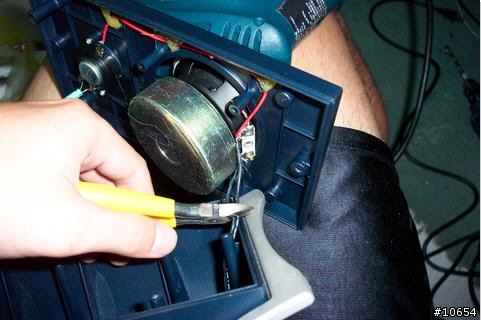

將箱體內連著的的 喇叭線 剪斷

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

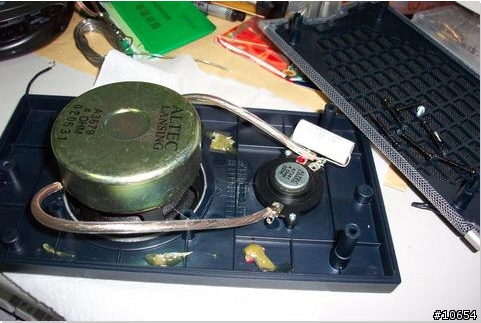

更換兩個單體之間的喇叭線 與分頻用無極性電容一顆(圖中白色的Cap為CDE 930C 3.3uf/100V)

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

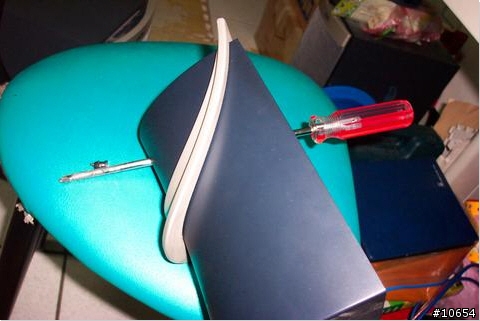

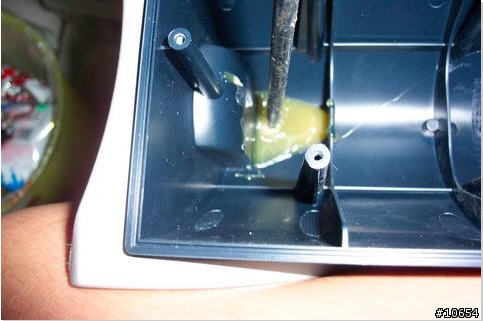

用起子將621衛星喇叭內側喇叭線的連出口的戳開

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

此舉將戳出一塊塑膠(小心手),這麼一來想改的喇叭線才能穿的進去音箱內

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

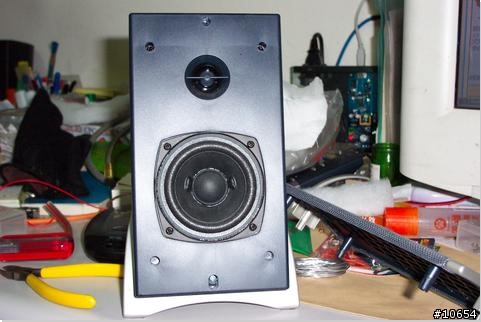

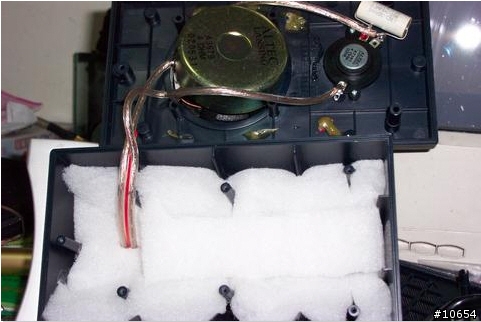

將已帶有RCA接頭的線材穿入之後,將RCA的中心點與單體的右邊接腳(紅點端)連接,完成後塞入濾棉鎖上蓋子即可

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

2.電路板改裝

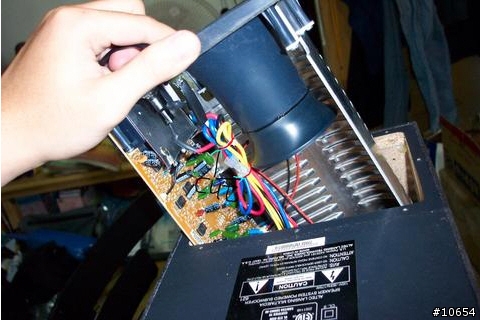

拆開後方之八顆螺絲,打開之後剪開圖中之束帶即可拉開

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

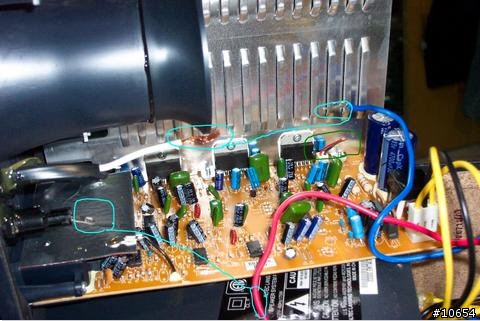

"剪掉"墨綠色方框的低音喇叭線,以及"拆開"電源線藍紅二線

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

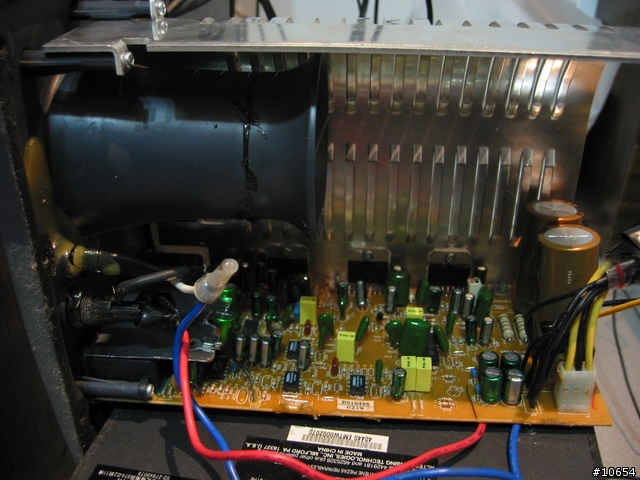

此為改完之後的正面圖示
這次使用的的零件是

電容、OP IC、穩壓IC等。

這裡看到幾乎所有零件都換掉了,最大的那兩顆濾波電容最明顯,讓聲音更乾淨。

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

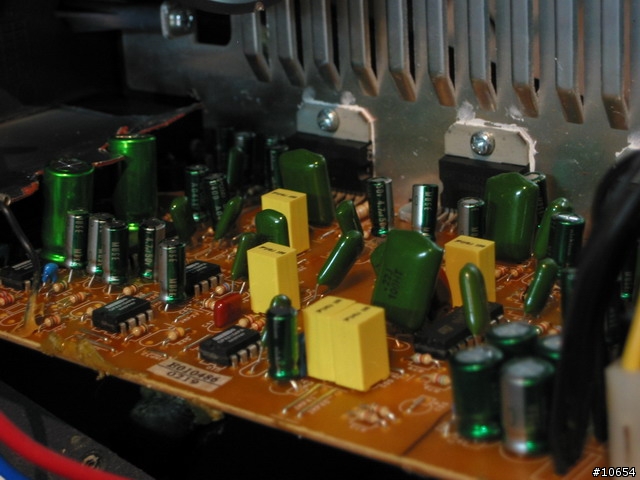

感覺排列也整齊多了,原廠的零件銲的歪七扭八的,顯示些許美感。

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

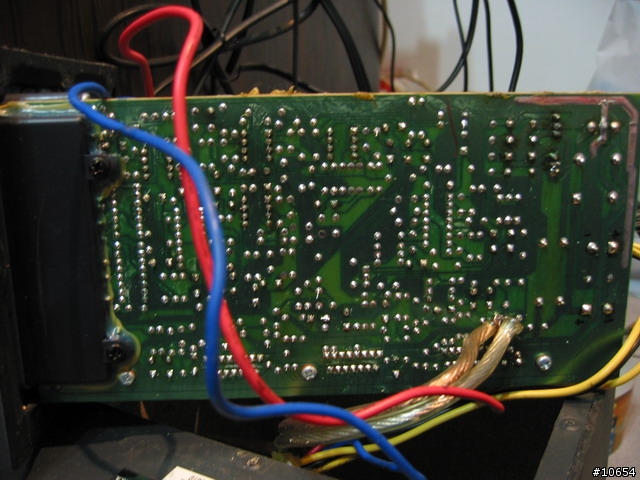

背面的圖示,技術還可以,不輸原廠的。

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

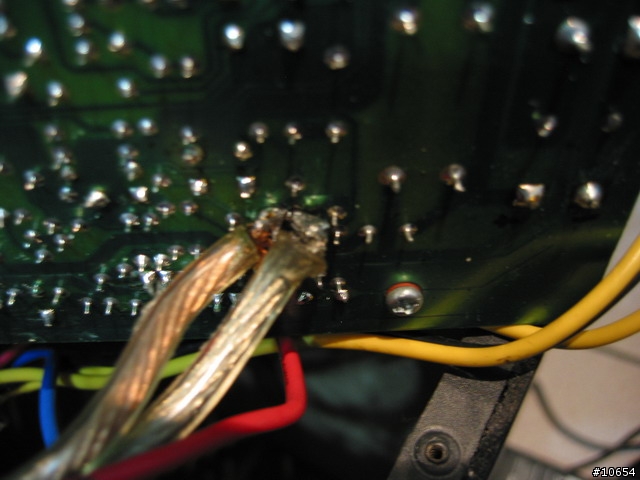

這地方銲的不好,因為線太粗,不好上錫,所以一大坨,不過還好沒有短路
[轉貼] ALTEC LANSINC 621 多媒體喇叭升級

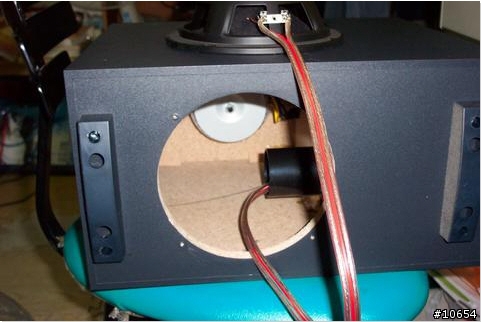

低音喇叭線配置圖示,低音箱內之後須塞入濾水棉

[轉貼] ALTEC LANSINC 621 多媒體喇叭升級



完成~!!
在三目視檢查所有的焊點都沒有問之後再上電~!!!
然後測試~!!!

原廠的聲音跟改過的聲音比較

改過以後聲音真的非常的清晰,聽音樂各種樂器的細節都可以聽的出來,就算喇叭開小聲還是聽的出來,感覺演唱的人就在你的面前,低音變的很Q,音量的調整變成很多段,之前的音量很難調,按一下音量的變化太大,現在非常容易調整,不管是聽音樂或是看DVD,效過超讚。
前提是你的音訊來源也要不錯才行,我是接UAB (USB 音效卡) ,之前幫朋友組一台電腦,用主機板內附的音效卡,接上這組喇叭,輸出的聲音真的很難聽,好喇叭可以聽的出妳的高級音效卡的價值。

PERON說:既是轉貼文章,已幫您在文章標頭加註[轉貼]字樣
2006-03-27 14:54 發佈
嗯 幫妳拍拍手
話說之前有一陣子也很瘋改喇叭
還有音效卡 哈
Oh My God
我自己有一組621
但是我的心臟沒那麼強
喇叭電路的原理也不懂
所以都是"天然的尚好"
不知道改裝的零件加一加要多少呢?
工具有零件沒有,還請大大開釋,願聞其詳
holisongs wrote:
Oh My God ...(恕刪)


當初看到論壇大家在討論,改喇叭,就迷上了,那時連喇叭都沒有,就很想改機,於是跟創作者聯繫上,聊解到其中的奧妙,於是呢當天馬上跟他定了一組改裝套件,並馬上衝到順發敗了一套
621的喇叭,三天後就改機了。

要改機的話,說真的要有點基本功夫,解銲跟銲接要會,而且要非常耐心跟細心,怕銲錯短路電路會燒,當初花了大概七、八個小時,很累人阿,不過完成後很有成就感,朋友來家裡,都絕得很好聽。
至於價錢我是一年前就改好了,大概花了兩千左右的零件錢,因為是日本原裝音響級電容所以一般電子材料行是買不到的,實際多少我也忘了大概兩千把,雖然說也是不少錢,但是我絕得很值得,我私下PM你,原創者的MSN ,我的套件是請他配的,如果你有興趣可以向他拿,有任何問題也可以找他討論一下,不只是621其實都可以改。





發表完這篇,創作者看了一下,說他當初選的這些零件,其實不好,因為國內論壇胡說八道的一推,害他深受引響,後來他到國外的論壇才發現的,所以呢我又敗了一組改裝的零件,改裝完絕對比我現在的好非常多,過幾天再來發表再升級文章,真是一條不歸路阿,沒辦法就是喜歡DIY!
可不可以在喇叭單體上面用RCA接頭或夾線的?
這樣一來就可以換線材或者更換擺設時就可以
依照環境拉線 不會有線太長或不夠的情形發生
實在太厲害了

小弟手邊也有一組621,放在客廳跟XBOX接在一起。

如果要改的話,可以去哪裡練基本功嗎(小弟不是電子電機背景)
holisongs wrote:
可不可以在喇叭單體上...(恕刪)


基本上用夾的是可以啦!不過怕夾不緊,而且用夾的阻抗會比較大,直接用銲的導通率比較好。
justfor wrote:
如果要改的話,可以去哪裡練基本功嗎(小弟不是電子電機背景)


完全沒有經驗哦!這就有點困難,基本上焊接需要一點技巧,怕冷銲怕銅箔加熱過久脫落,零件加熱過久會受損。曾看過完全不懂得自己改機,改的亂七八糟,結果電容的正負也銲錯,背面銅箔也掉了一大推,最後用跳線的方式解決,你可以上網去搜尋一下,可以找到焊接的方法,知道方法還不夠,需要練習,去電子材料行買些小套件自己銲銲看,當做練習。
我是641,我也好想改喔,但不會.......

放在客廳,十幾坪,原廠現不夠長.......
可以給我原PO的連絡方式嗎?我也有這組喇叭,也想問看看是否有那些零件可以嘗試改裝...
