家裡的影音設備我都有用AVR的習慣，但是隨著設備增加原本的AVR容量就不足了，想買新的卻又貴森森

這次透過關係弄到10KVA穩壓套件，想自己來搞順便把一顆全隔離變壓器整合到裡面去

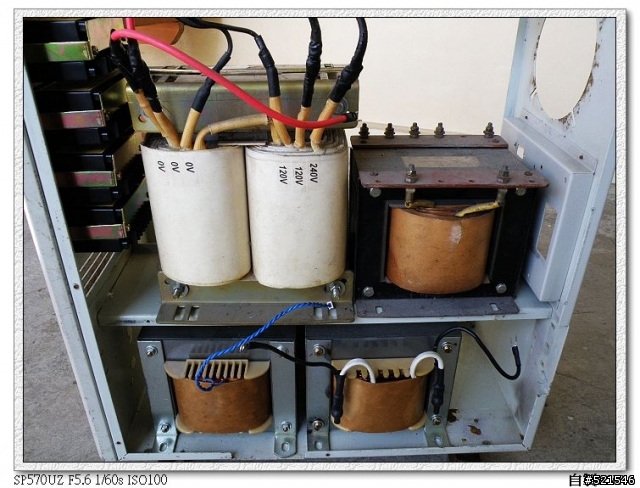

↓這就是這次的套件，左邊就是AVR電路板跟兩顆變壓器右邊就是全隔離變壓器這顆變壓器可是貴到不像話

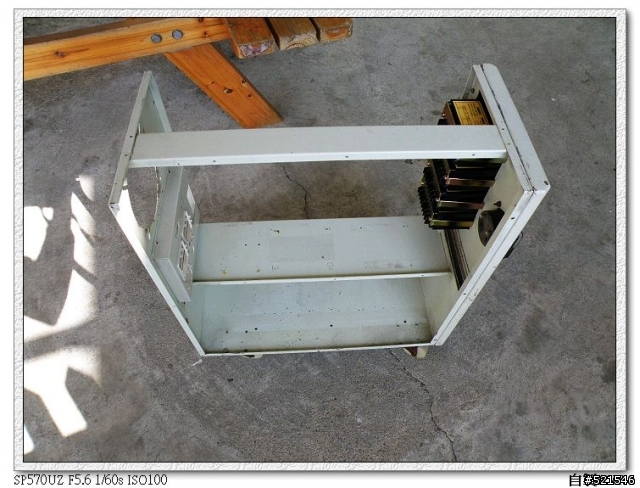

↓準備裝機用的二手機箱
DIY再一發~~自製AVR電源穩壓器

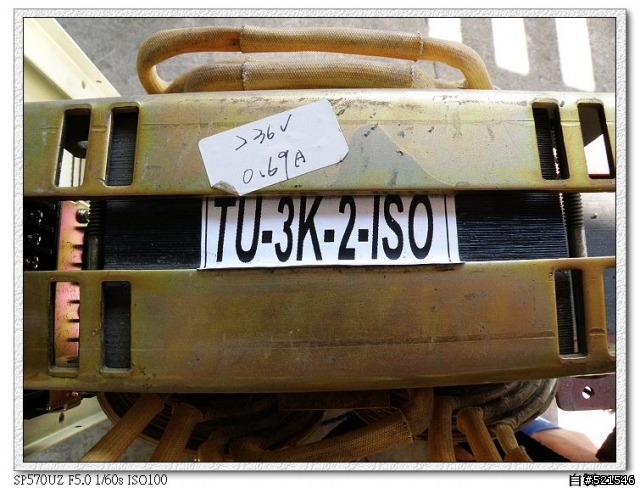

↓全隔離變壓器，低損耗，抗干擾，而且重到不像話
DIY再一發~~自製AVR電源穩壓器

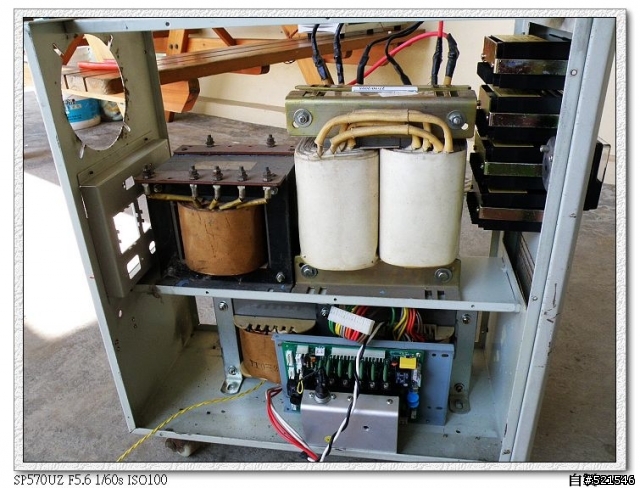

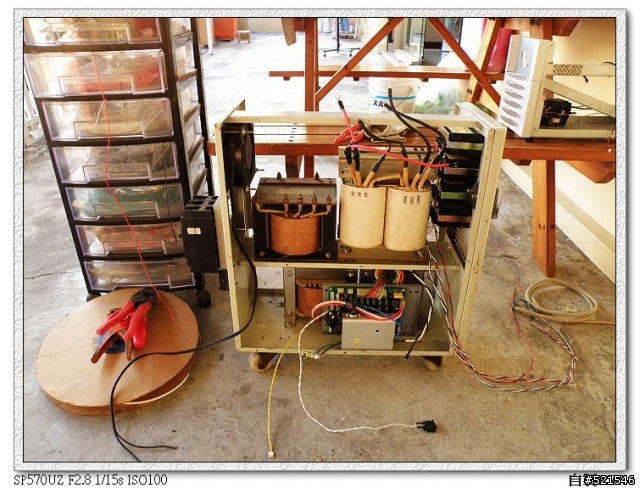

↓先上機箱對位，確認各零件位置
DIY再一發~~自製AVR電源穩壓器

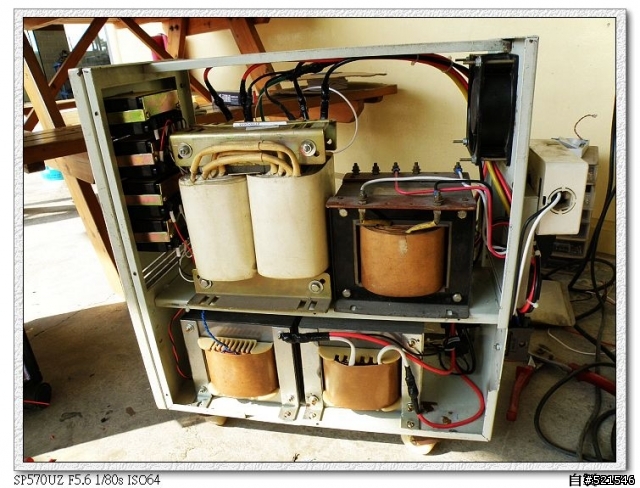

↓另一面

↓位置確定後劃線，鑽孔，攻牙
DIY再一發~~自製AVR電源穩壓器

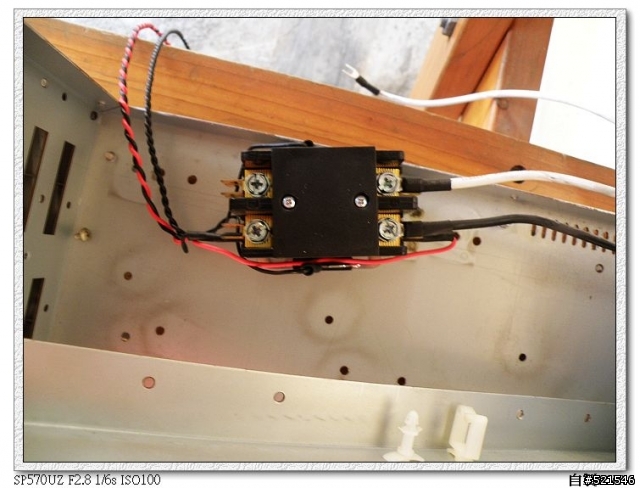

↓輸出控制電磁開關，凡事AVR有任何異常這顆電磁開關就會把電源隔離保護末端設備
DIY再一發~~自製AVR電源穩壓器

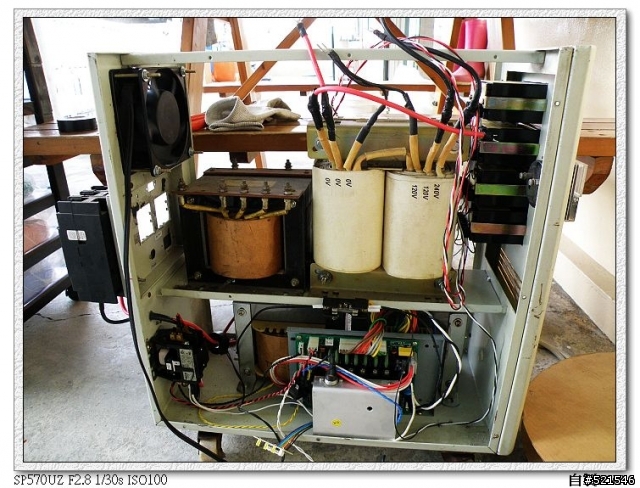

↓配線了.......
DIY再一發~~自製AVR電源穩壓器

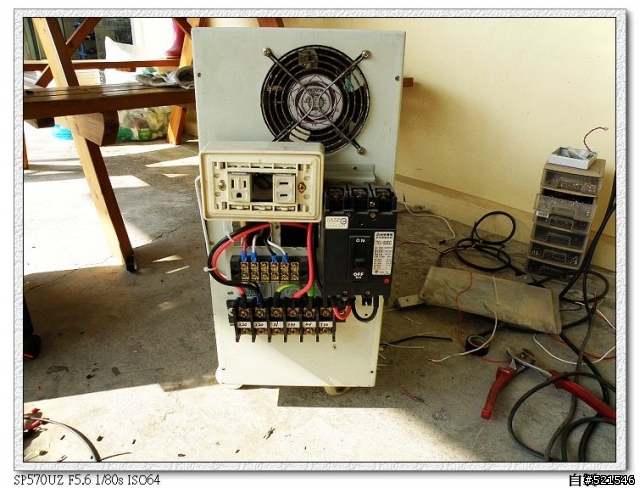

↓屁屁上的配置，NFB加端子台
DIY再一發~~自製AVR電源穩壓器

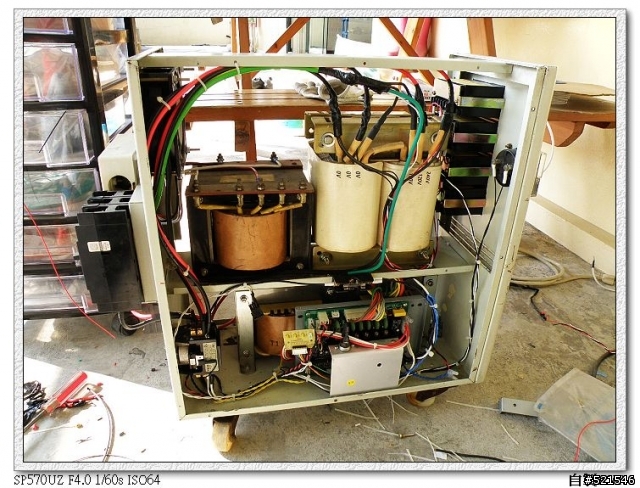

↓邊配線邊整線，做的有點雜亂.....
DIY再一發~~自製AVR電源穩壓器

↓背版臨時追加插座一組，天阿背面好雜亂
DIY再一發~~自製AVR電源穩壓器

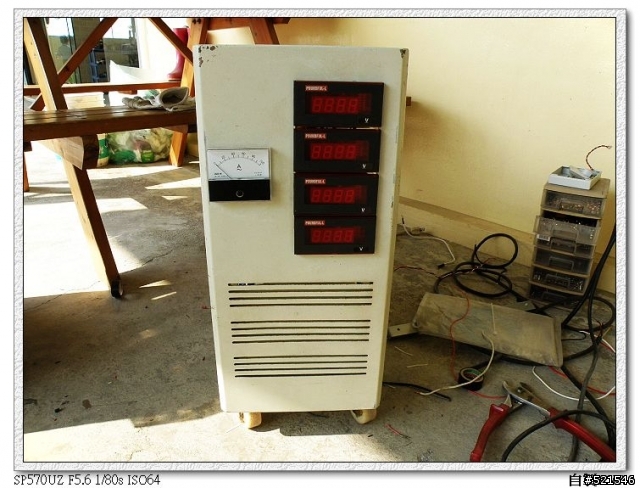

↓前面版...從上到下分別是輸入電壓，輸出電壓，全隔離變壓器輸出110V兩相，左邊表頭則是輸入電流
DIY再一發~~自製AVR電源穩壓器

↓搞定之後推到裡面去試機

沒問題，電壓一切正常，再來就是系統切換了，AVR上面那台是 ON LINE UPS
1KW等級，屬於老古董了所以超大一台但是裡面電池有5顆所以可讓我的電腦撐2個小時

乾淨的電源讓你的影音電腦設備上天堂，這次的切換因為有一台大同30吋LCD跟DVR不能斷電太久，所以直上台電110V電源

結果慘劇發生，這台人家口中超濫的大同LCD再經過2年幾乎24小時開機都沒掛的狀態下，只讓他吃市電不到10分鐘竟然掛了

按電源沒反應鳥都不鳥我，案案案挖勒掛了

這次系統升級完成，又可安心的用上一段時間，唯一損失大同30吋LCD一台

送修去....只是不知要幾各小朋友出走了.............................

2008-12-14 17:48 發佈

文章關鍵字 DIY AVR 電源穩壓器

add1234

add1234
個人積分：54分
文章編號：9631353

54分

2樓

2008-12-28 20:04

大大真是好樣的
功力很深阿
有一個建議
端子台跟NFB端子,是不是要保護一下
不然會有感電的危險喔

網際天堂

網際天堂
個人積分：204分
文章編號：9647148

204分

樓主

2008-12-29 17:38

hdmi810 wrote:
看看這個吧~~~自動...(恕刪)

恩這台是伺服驅動型穩壓器，電壓變動率約在0.5~1%左右右邊那顆變壓器就是心臟，隨著電壓變動他會左右移動

上面有兩顆微動開關是保護作用免的他衝過頭了，各分路都有保護繼電器屬高檔貨，推估容量應落在5KVA~8KVA之間

不知有無猜錯，照他的外型應該是家庭音響用工業用應該不會作的那麼精緻，本來我朋友也是要拿伺服型的穩壓套件給我用

而且還是0.1%的等級，伺服型的一各好處電壓調整無段差但是我沒用那麼好的等幾所以婉拒了他的好意只跟他拿電子切換型的

輸入+-15% 輸出+-2%，總之就是很好用了拉

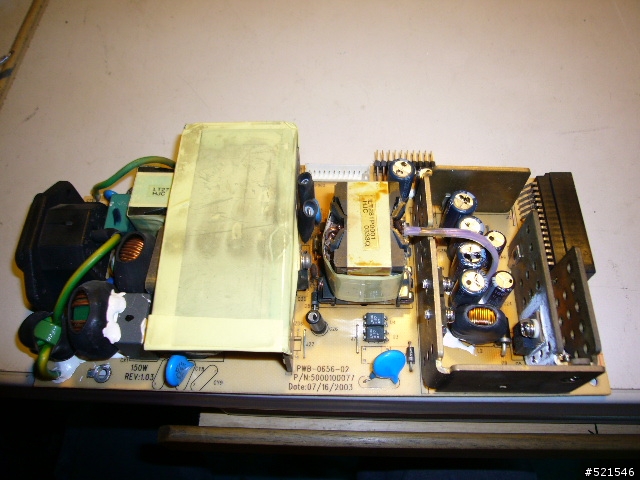

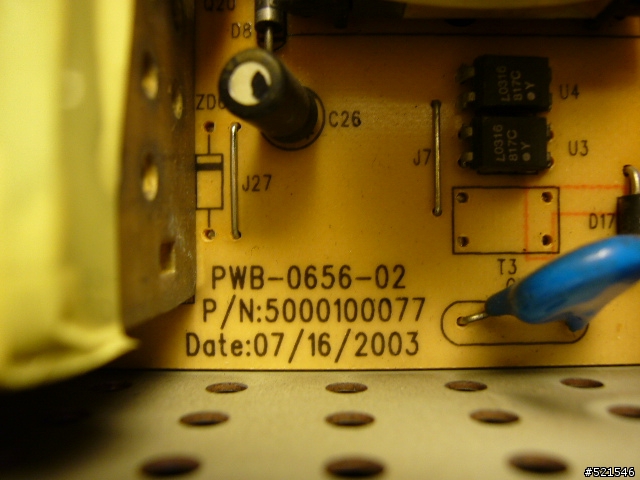

電視修理回來了...電源供應器被突波幹掉了損失3000大洋

就是他掛了

也用的夠久了

一閃一閃亮晶晶

hdmi810

hdmi810
個人積分：0分
文章編號：9649352

0分

4樓

2008-12-29 20:12

你真利害喔~~~一看就知道了~~~

一切都在你的掌握中.

但上天給了你敗LCD的機會,你卻放棄了~~~

king97878

king97878
個人積分：2582分
文章編號：9687371

2582分

5樓

2008-12-31 21:47

網際天堂 wrote:
全隔離變壓器...(恕刪)

加分先...樓主真是厲害!

一:為了您這篇....小弟找了<穩壓器>半天....
二:得到結論:
....1~怪獸級的HINED音響後級....比較不適用!
....2~其他的影音電器設備:變頻冰箱、LCD、DVD、電腦.....應適用<穩壓器>
三:找到有一家<前>盛...<後>景~~出的穩壓器!
....有NB、NR、ND系列....不知有沒有大大有使用經驗?
四：順問網際天堂大.....這種產品<耐用度>如何?不知其NB、NR、ND系列屬於何種型式穩壓器?先謝過了? ^++^

http://www.newseed.com.tw/chinese/products/index.htm

PS~有些日系水貨100V....有穩壓器產品可以穩壓在105V;應該是比便宜的降壓器C/P值更高吧!
======================分隔線======
以下資料整理自http://www.cpu.com.tw/kh/pow/avr/avr.html....
AVR穩壓器可概分為電子式相位控制型(SCR)、伺服式(DC-Motor)、電子式(Relay)、磁飽和共振式
一:全電子式相位控制型(SCR)：價格中等、電力補償反映時間快、電力補償時靜音無動作聲。使用兩、三年後電子零件老化，容易出現高頻的噪音。

二:伺服式(DC-Motor)：價格最低、容量大、電力補償反映時間慢(約1秒)，若電力飄移幅度大、速度快，則幾乎無穩壓效果，不適合用於精密電子，較適合應用於大型電機設備，電力補償時會有輕微如掃把掃地的刷刷聲

三:電子式(Relay)：價格中等，略高於伺服式，反應時間快(低於1/20秒)，電力飄移速度快時也能順利補償，適用於精密電子儀器，補償時會有繼電器喀喀聲。

四:磁飽和共振式：價格非常高，補償範圍大(約±50% 、一般機型約可補償±15%)，ex. output:AC110V 則 input可為 AC55~165V(一般機型則為AC93.5~126.5V)，噪音大低頻嗡嗡聲響，機體會發出高熱量，適用於電力品質非常差的環境。

.....不好意思,小弟對<穩壓器>是一竅不通;好像很多產品沒有標示屬於何種型式?

魏耀乾-痛批在新潮流的挾持下，民進黨一黨獨大、極權獨裁，政商勾結貪污腐敗....

網際天堂

網際天堂
個人積分：204分
文章編號：9689563

204分

樓主

2009-01-01 0:40

king97878 wrote:
加分先...樓主真是...(恕刪)

其實你只要注意看我最後一張照片上頭的UPS你就能找到答案，

我的AVR骨子裡就是NB系列的，她們的AVR是電子式SCR切換也是電子式RELAY進化版

因為RELAY有接點壽命的問題，所以改用SCR電子接點減少故障率，而且保護協調做的不錯

這家公司規模雖然小，但是品質可是一等一小弟我以前作自動控制時常跟他們買UPS，曾遇過

客戶工廠發生火災而且機台都燒爛了，唯獨放在一旁的UPS竟然沒事
