關於色差端子~

lsw1977

lsw1977
個人積分：0分
文章編號：601726

0分

樓主

2005-06-19 1:17

hello，各位玩家~

小弟對視聽設備不是很了解，只知道LCD & DVD 使用色差端子會讓畫面變好，但是不知道差異性在那?電視及DVD連接是否有一定的型號? 另外我在拍賣網站搜尋時發現會有一些規格的差異，例如..抗阻..及材質，不知這又代表什麼差異?最後想請各位朋友推薦一下，什麼牌子或材質的色差端子最值得購買?

先謝謝各位

，希望能有人撥冗指導一下~

2005-06-19 1:17 發佈

文章關鍵字色差端子

James

James
個人積分：786分
文章編號：651579

786分

2樓

2005-07-26 23:47

目前DVD放影機能輸出最好的訊號是480P,
也就是"倍頻掃描"的訊號,
要使用這一規格的訊號必須使用"色差端子".

我家裡是用"映像管螢幕"的數位電視,
有支援到480P的訊號規格,
雖然色差端子可以使用一般的AV訊號線,
我還是花點錢買了"色差端子訊號線".

當使用DVD撥放影片時,
畫質真的很好.
和用S端子連接或使用480i的"非倍頻訊號"做比較時,
清晰度真的差異很明顯.

James

CashChien

CashChien
個人積分：63分
文章編號：724049

63分

3樓

2005-09-16 18:00

在下最近剛好做了個簡單的對照實驗,
沒圖沒真相,
以下附上實驗結果圖片供您參考.

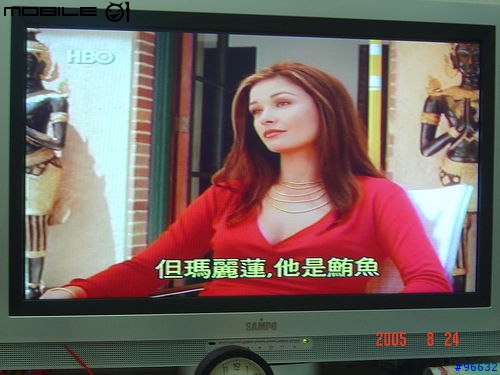

第一張,Cable訊號(美女,怎麼會是這句台詞

)

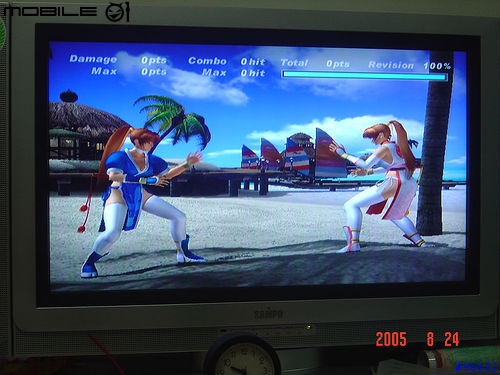

第二張,XBox,以 AV 端子線輸出訊號

第三張,XBox,以色差端子線輸出訊號

就我個人的心得而言,
(不知道是不是不會設定電視),
使用色差端子後影像由"柔和"變得"銳利"了許多,
柔和有柔和的好處,怎麼說呢?
畫面後方的幾條帆船,
帆的"直線"部份在 AV 端子時看到是"直線",
(可能是糊掉的原因)
但是在色差端子輸出時,
就看出"鋸齒狀"了.

總體而言,
我對"花幾百塊買條色差端子線改善訊號",
是肯定多於否定.

測試內容說明如下:
1.輸出設備:32吋液晶電視
2.輸入設備:Cable, XBox (DOA3)
3.照相設備:SONY P92
4.照相人員:同一人,同一角度,三張連續照完不超過十分鐘
5.環境參數:電視,相機,燈光三張連續照完均未做任何調整

japanj7w1

japanj7w1
個人積分：227分
文章編號：726056

227分

4樓

2005-09-18 9:31

色差訊號Y,Cr,Cb的色度訊號Cr,Cb也就是R-Y及B-Y的訊號經3.58MHZ的次載波用相位調變的方式將Cr與Cb合而為一的色度訊號C（Chroma），再加上單獨的Y訊號,兩種個別的訊號合而為一個的端子叫Y/C訊號也稱為S-Video；再進一步的將3.58MHZ的C訊號調變到Y訊號合而為一種訊號成為6MHZ頻寬的複合訊號以方便電視訊號的傳送，這種複合訊號我們稱為Composite Video或簡稱Video，一般Video的輸出或輸入都採用與音響相同的梅花形RCA端子並以黃色以區別於音響的紅色與白色的左右聲道。

簡單的說，AV端子是將3個訊號調變成一個訊號，造電視機上在解調變回來，當然是比用色差端子直接將Y,Cr,Cb的訊號送到電視來的差。

MMST總部 http://blog.yam.com/user/mmst.html

fish319

fish319
個人積分：187分
文章編號：727587

187分

5樓

2005-09-19 15:36

我的DVD與LCD是接類似電腦顯示器的端子（梯型）的～
試過效果比色差端子還要好？
只是不知道訊號達到多少？

arthur1125

arthur1125
個人積分：36878分
文章編號：727601

36878分

6樓

2005-09-19 15:48

那個該不會是傳聞中的『HDMI』接頭吧？？

eric1810

eric1810
個人積分：4分
文章編號：2255771

4分

7樓

2007-01-28 20:59

HDMI又是另外一種訊號線了，跟色差端子是截然不同的。
你可以到賣場的網站看圖片就知道了。

晢葦

晢葦
個人積分：32分
文章編號：13630196

32分

8樓

2009-07-28 9:20

色差端子，顏色是...紅、藍、綠嗎?

感恩阿...

dsch03

dsch03
個人積分：7分
文章編號：33899869

7分

9樓

2012-02-15 13:54

色差端子所輸出的畫質已經近似數位，所以常被廣泛運用，也就是RGB紅藍綠三條線，但三條線只傳輸影像，聲音部份需另外在接上AV端子線中的紅白兩線，

S端子其長像就猶如電腦的滑鼠及鍵盤的接頭，但一樣只提供影像部份，聲音部份亦猶AV端子線中的紅白兩線，而其畫質介於AV與色差兩者之間

AV端子，分黃(影像)、紅白(聲音)三條線，一般人最常用到的端子，因為大概只要購買與影像有關的機器，幾乎都有免費附上此線，而較早期的機器，有許多甚至都只有做此端子

ysc_kyy

ysc_kyy
個人積分：2499分
文章編號：33900296

2499分

10樓

2012-02-15 14:13

lsw1977 wrote:
hello，各位玩家...(恕刪)

簡單來說，複合視訊端子(AV端子的黃色端子)是傳輸複合影像訊號，規格上只能傳遞480i影像訊號。
而色差則是將影像訊號分成三個端子來傳輸，在接收端內可以省去色彩分離解碼工作，色差傳輸規格定義比較高階，可以傳輸480i、480P、720i、720P、1080i、1080P等不同解析度影像訊號。

但色差含聲音必須用到5個RCA插頭，多組時占用很多空間，所以有HDMI的出現，只要一個插頭就可傳遞高解析度影像與聲音，也因此成為當今主流影音連接介面。
