檯燈電路板維修問題請益

owlowlowl0212
個人積分：2915分
文章編號：92590776

2915分

樓主

2025-12-23 23:51

家人的檯燈開關壞了
這好事多買的philips檯燈..設計蠻有問題的
就一個按鍵控制從最大大中小...關
用沒一兩年就壞了(要按好多次才有感應)!
準備丟掉

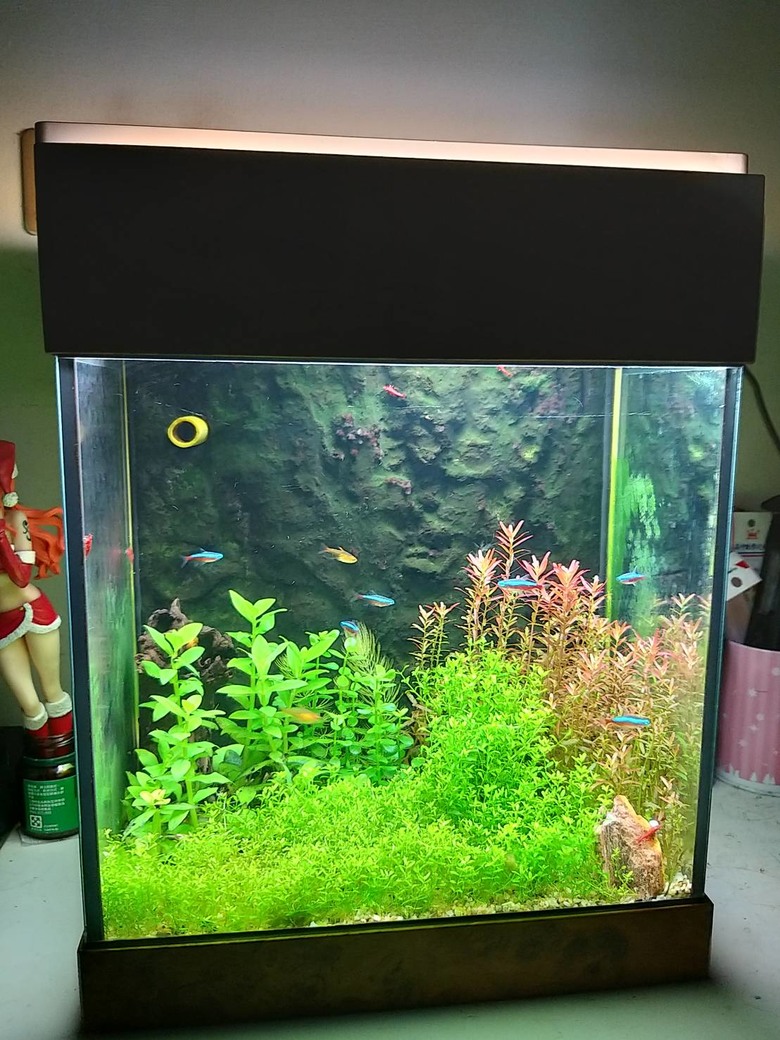

我剛好看見覺得燈的長短剛好合適我的一尺蝦缸
就把燈跟底座給拆開了!

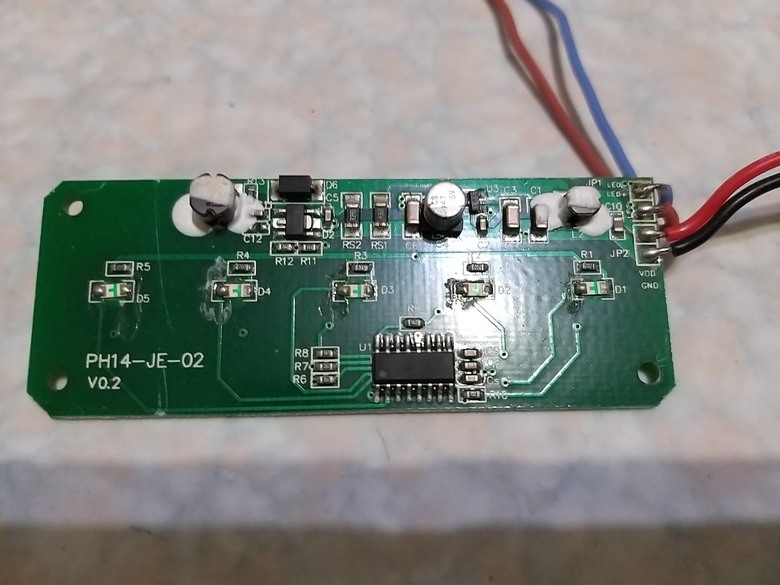

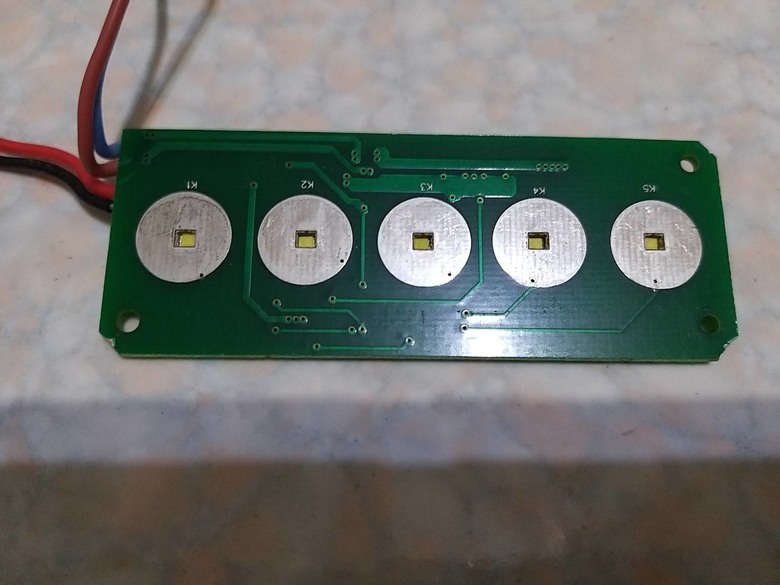

目前的問題是開關不僅非常難按
而且因為我是用定時器控制魚缸燈照時間的

想要請教各位大大們
有沒有辦法悍條線讓電路板一通電就直接跳第一個燈最亮!
(我有焊鐵也會自己更換一些電扇類的微動開關)

檯燈電路板維修問題請益

最後僅代表缸中生靈向幫忙的大大們感謝......ORZ

檯燈電路板維修問題請益

2025-12-23 23:51 發佈

文章關鍵字檯燈電路板維修問題檯燈開關檯燈 Philips 家人問題設計按鍵控制中小辦法悍條線

andy9999

andy9999
個人積分：947分
文章編號：92654367

947分

2樓

2026-01-08 12:05

owlowlowl0212 wrote:
家人的檯燈開...(恕刪)

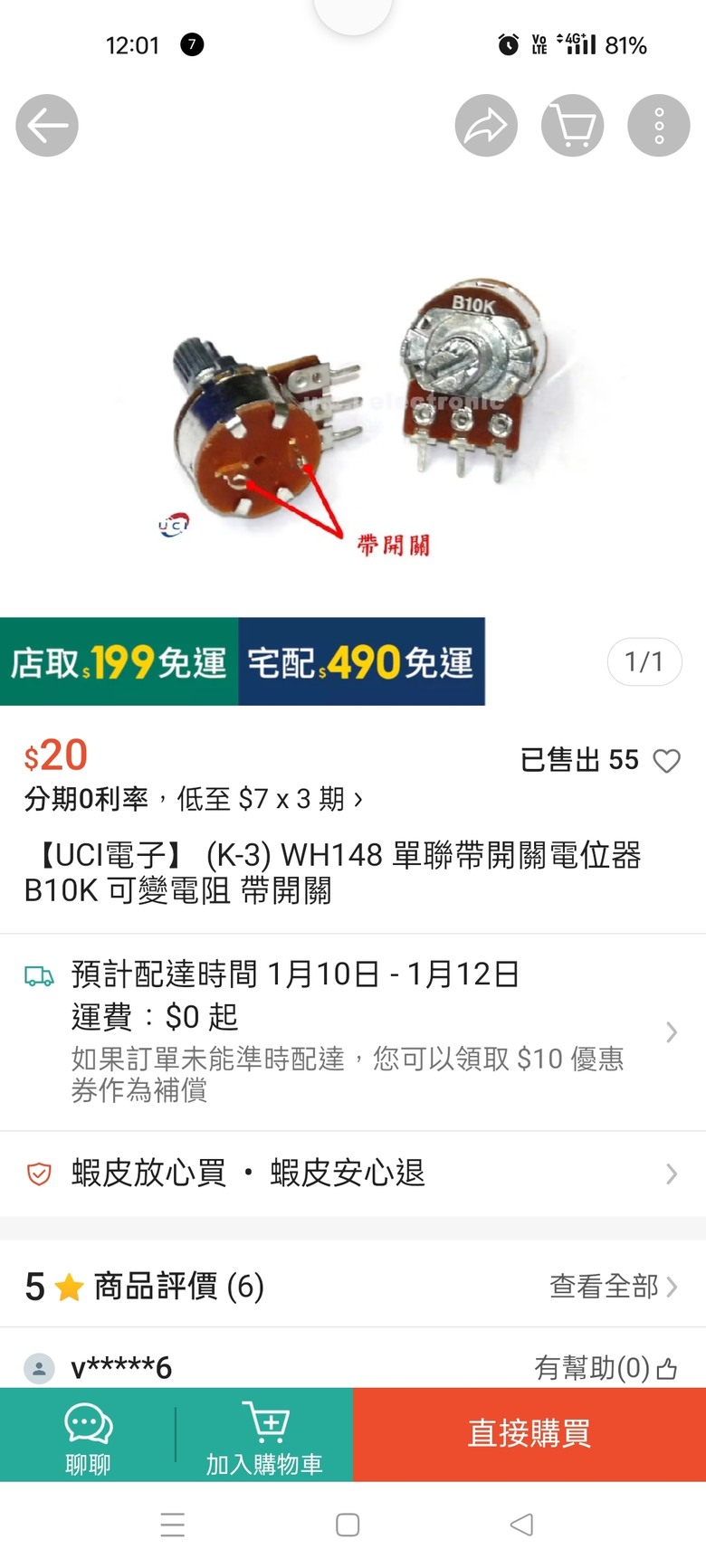

把圖三那個觸控模組拆了，換成帶開關的可變電阻調整明暗亮度，或是直接用開關控制

clwu5724

clwu5724
個人積分：3917分
文章編號：92656456

3917分

3樓

2026-01-08 19:18

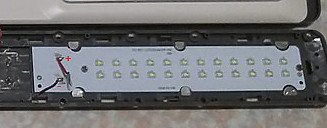

用 3.7v 或 5v , 將正負極接到底下第二張圖片中的正負極.

電壓或許不是 3.7v 或 5v, 你實際看看原本是幾 v 供電.
(照原來接法,在LED 最亮檔位,使用電表測量底下第二張圖片的電壓確認.)

(電壓太高,電流會增大,LED 過流會燒掉. 可用電阻限電流保護.)
(使用可變電阻或稱電位器,調整明暗度就是限電流原理,使用線繞的比較耐用.)

最簡單的想法是, 找出原來供電的電源, 將電源直接接到 LED.

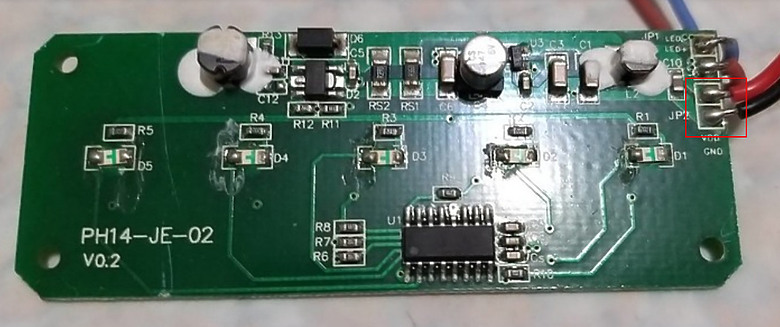

圖片中紅框那兩條電線, 改焊到 LED 的正負極.
(但如果原本有經過降壓,才供電至 LED, 這樣 LED 可能會燒掉.)

(經過上面藍色方法確認,可以防止遺憾發生.)

點我看大圖

只需要這塊 LED, 其它都不需要.

點我看大圖

相當於只要供電讓 LED 能亮起來就好. (我這條 LED 燈是可以泡在水裡的)

點我看大圖

owlowlowl0212

owlowlowl0212
個人積分：2915分
文章編號：92704613

2915分

樓主

2026-01-21 14:49

clwu5724 wrote:
用 3.7v 或 5v...(恕刪)

感謝大大的分析!

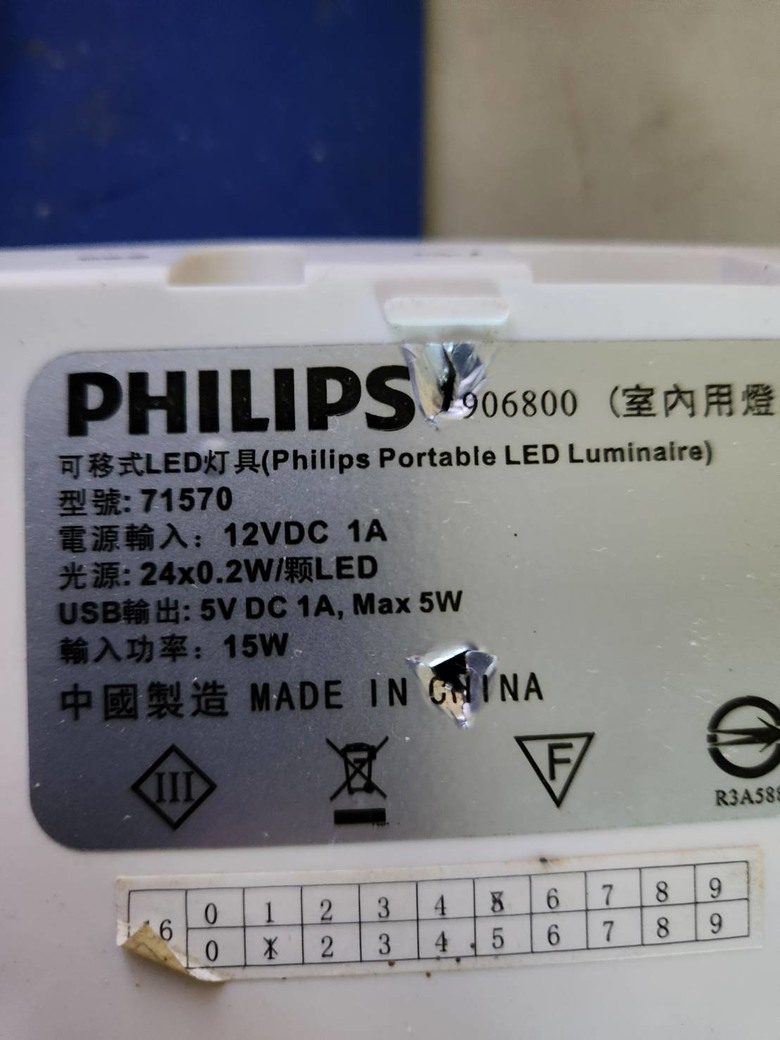

我之前看檯燈底盤的顯示!
是02W*24顆=~5瓦
用三用電表量也是接近5V!
原本檯燈的插座是12V1A的
所以我找了個沒在用的手機充電插頭 5V1A
把TYPE-C頭剪掉直接焊接在圖一LED燈組的那個紅黑線上!
(TYPE-C充電線有一一一接在 LED燈的+)
結果LED燈一直閃 (大概一秒閃一下...持續不斷)
就.....不敢再試了!

yujan0424

yujan0424
個人積分：175分
文章編號：92704957

175分

5樓

2026-01-21 16:04

這種觸控檯燈真的用到後面根本是在考驗指力

owlowlowl0212 樓主

真的是腦殘設計! 每打開用一次後關掉要按五次! 沒多久就在這壞了

2026-01-21 21:54

clwu5724

clwu5724
個人積分：3917分
文章編號：92705197

3917分

6樓

2026-01-21 16:53

owlowlowl0212 wrote:
感謝大大的分析!我之...(恕刪)

5v 電源是接這一塊嗎 ? (其他都不要接在這裡)

會閃 ? 懷疑您那個 5v 電源也許是輸出不穩定 ? 也許是有故障 ?

可以用別的電源在確認是否依樣會閃.

(有些時候,只要在電源並連一顆電解質電容器,約 220uf ~ 470uf / 16v, 就能改善閃的問題.)

如果您電表量過, 確定原本最亮時, 那電壓是 5v, 應該就是 5v.

如果接 5v 比原來暗, 也可能是要 12v 供電.
(如果您電表量過, 確定原本最亮時, 那電壓是 5v, 應該就是 5v.)

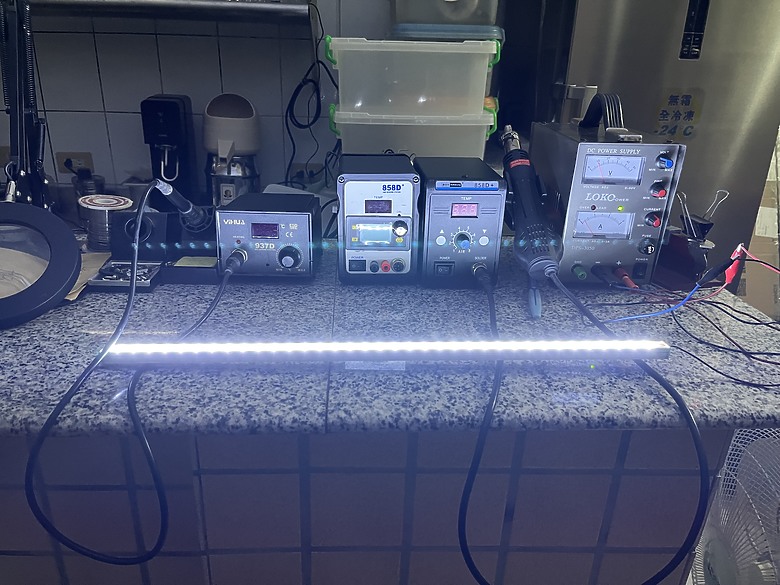

我上面那條 LED 燈條, 是 12V (10w) 的, 如果接 5V 5A 的電源, 是完全不會亮.

但如果電壓上升到 7V 時, LED 才會微亮.

點我看大圖
