跑步機-電源開關保護電子零件-壓敏電阻

PRO-SKY
個人積分：0分
文章編號：91810252

0分

樓主

2025-07-06 12:35

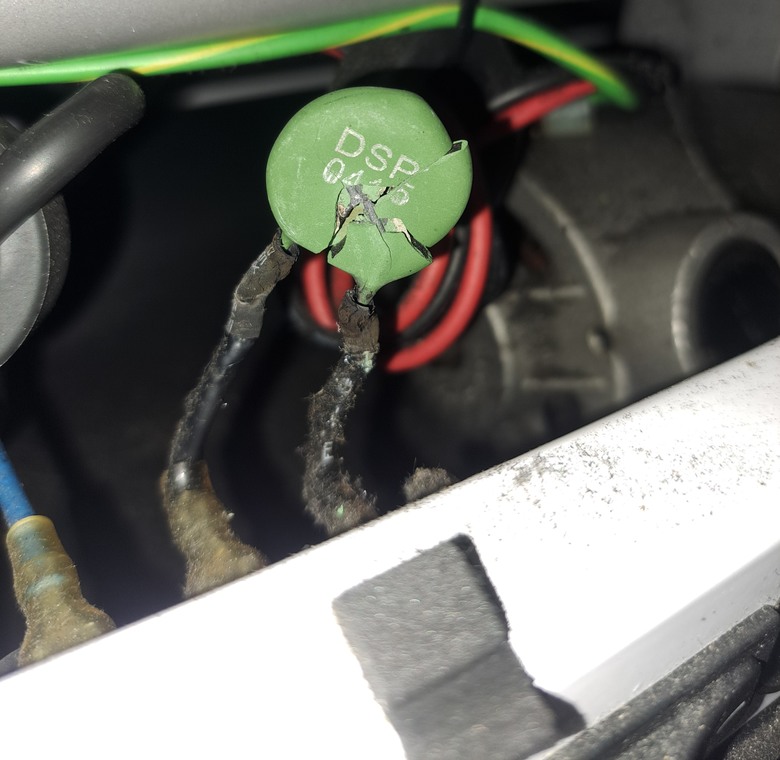

如照片: 請問是否為: 壓敏電阻(突波吸收器)，接於電源開關線路上，重點看不出來規格?
有猜買: 壓敏電阻20D471K 接上後沒過電，可能電阻過大無法通過，但直接用線互接跑步機能正常使用
故想詢問電子高手: 我該購買何種規格? 還是直接接線就好，因10年跑步機 ....感恩!

跑步機-電源開關保護電子零件-壓敏電阻

2025-07-06 12:35 發佈

文章關鍵字壓敏電阻跑步機電源開關電子零件照片突波吸收器規格機能電源開關線路猜買

溜溜子

溜溜子
個人積分：3175分
文章編號：91810531

3175分

2樓

2025-07-06 14:05

壓敏電阻是並聯防突波不是串聯，所以你接對或買對了了嗎

downtodo

downtodo
個人積分：4424分
文章編號：91816017

4424分

3樓

2025-07-07 20:18

這個 NTC 熱敏電阻扮演著「緩啟動」或「軟啟動」的角色。

跑步機的馬達和控制板在剛插上電的瞬間，會需要一個極大的「浪湧電流」來為內部的電容充電。這個電流可能是一般運作時的好幾倍大。如果沒有任何保護，這個巨大的瞬間電流可能會衝擊、甚至損壞後端的整流器、電容或開關等零件。

NTC 熱敏電阻的運作方式：

剛開機時 (冷態)：電阻值較高 (例如 5-10 歐姆)，可以有效把瞬間的浪湧電流壓制在一個安全的範圍內。

正常運作時 (熱態)：電流流過後，它會迅速發熱，而溫度升高會讓其電阻值變得非常低 (小於 1 歐姆)，此時它就像一根普通的電線，不會影響跑步機的正常運作。

照片中它會燒毀，通常是因為零件老化，或是某次開機時的浪湧電流過大，超過了它的負荷極限。

可以去電子材料行購買 NTC 熱敏電阻 (浪湧電流抑制器)，並指定以下規格作為起始點：

型號範例： NTC 5D-15 或 NTC 5D-20

NTC: 表示是熱敏電阻。

5D: 5 代表在 25°C 時的電阻為 5Ω。

-15 或 -20: 代表圓盤直徑為 15mm 或 20mm。

建議先從 5Ω 的開始找，這是最常見且安全的數值。如果找不到完全一樣的，例如 NTC 8D-15 或 NTC 10D-15 也可以嘗試，但電阻值越高，對後端電路的電壓降會稍微多一點點。直徑選擇 15mm 或 20mm 基本上都足夠應付跑步機的功率。

NetBuyer

圓盤直徑越大是否會較耐用 ?

2025-07-10 13:23
