傳統燈座DIY改裝相關問題

如題!

最近換了租屋處,發現間照的燈不會亮,於是去家樂福買了同尺寸型號的LED燈管回來換~
但似乎因為是傳統的燈座,導致LED燈管不會亮(可能直流交流電不同因此不亮瞎密的),但又看到有些文章說裝了會亮只是會閃爍,但我這個是完全不亮,一頭霧水(。 ́︿ ̀。)。
爬了蠻多相關DIY文,非電機相關科系所以還是不太懂,只知道要把安定器跟啟動器拔除。
想請問這燈座拆開後的那個電路盤就是需要拔除的東西嗎?拜託瞭解的人們指點一下了,如果是其他問題也拜託教教,感激不盡(´;ω;`)

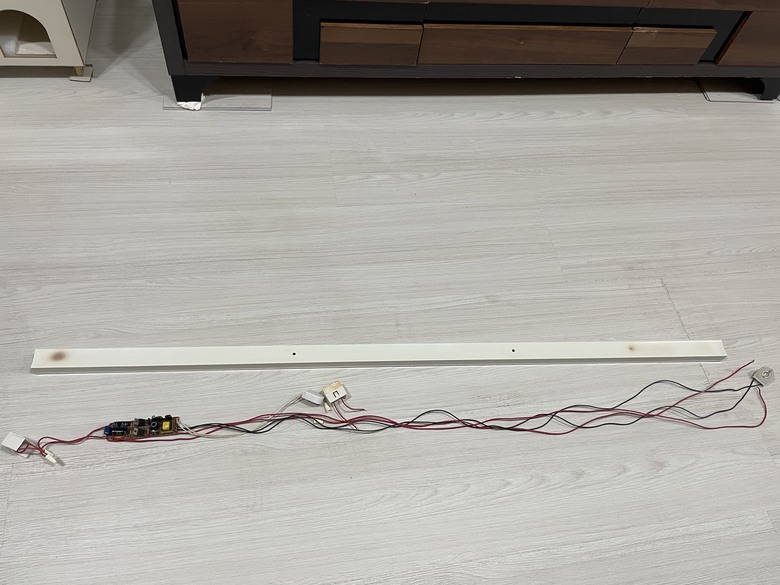

附圖是新舊燈管和燈座的一些資訊
第一次發文如果有不對的地方再麻煩幫忙指出了,先感謝大家(。ì _ í。)
傳統燈座DIY改裝相關問題傳統燈座DIY改裝相關問題傳統燈座DIY改裝相關問題
2024-06-29 13:50 發佈
Tai-2024 wrote:
最近換了租屋處,發現間照的燈不會亮,於是去家樂福買了同尺寸型號的LED燈管回來換~
但似乎因為是傳統的燈座,導致LED燈管不會亮(可能直流交流電不同因此不亮瞎密的),但又看到有些文章說裝了會亮只是會閃爍,但我這個是完全不亮,一頭霧水(。 ́︿ ̀。)。
爬了蠻多相關DIY文,非電機相關科系所以還是不太懂,只知道要把安定器跟啟動器拔除。
想請問這燈座拆開後的那個電路盤就是需要拔除的東西嗎?拜託瞭解的人們指點一下了,如果是其他問題也拜託教教,感激不盡(´;ω;`)

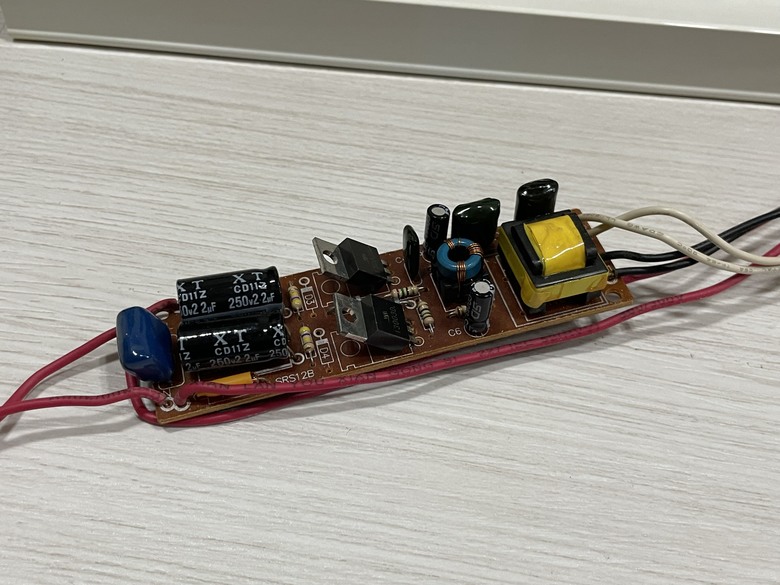

你的間照燈是電子式安定器, 沒有啟動器
要延用燈座只換LED燈管就要拆掉電子安定器
先標示好線, 剪掉安定器
再將線接在一起, 絕緣固定好

要注意LED燈管是單邊供電還是兩頭供電
確認好才能接線供電

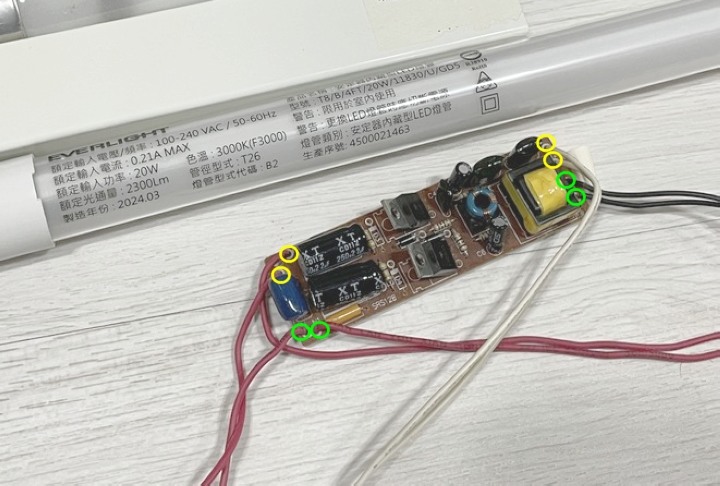

標黃圈的接一起, 標綠圈的接一起

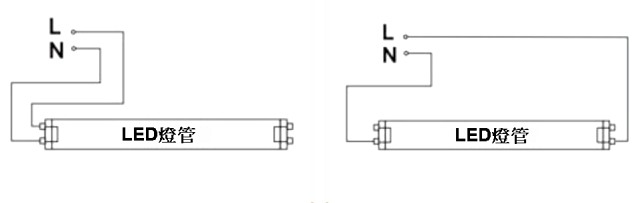

單邊供電


兩頭供電
Tai-2024
Tai-2024 樓主

感謝你的後續補充!差點裝成單邊供電的了:D 所以如果是雙邊供電(燈管一端L一端N的)白色線跟黑色線會各自形成一個迴圈對嗎?[不知]

2024-06-29 15:48
Tai-2024
Tai-2024 樓主

不好意思,能再請問個問題嗎?承第二則回覆,我不確定您的意思是分左右邊兩個黃圈接在一起or全部四個黃圈要接在一起?(綠色同理) 剛剛試了左右分開接的方式全部安裝好還是沒亮,搞了一個下午心好累[大笑]

2024-06-29 16:52
感謝2樓的朋友幫忙解惑ヽ(´o`;
成功把傳統燈管改裝成支援LED燈管的樣子啦~!

這邊補充一下:
2樓裡的圖片同色的圈需要全部接在一起(不分左右兩邊),留給以後有人需要的話可以更清楚知道怎麼接線~┏ (^ω^)=

最後感謝2樓的大聰明(for real),對我這種DIY新手真的幫助很大,謝謝!
