新格 SYNCO [SAC-B451L1] 分離式冷氣開箱兼安裝文

廢話不多說

咱們就直接來個開場

工欲善其事 必先利其器

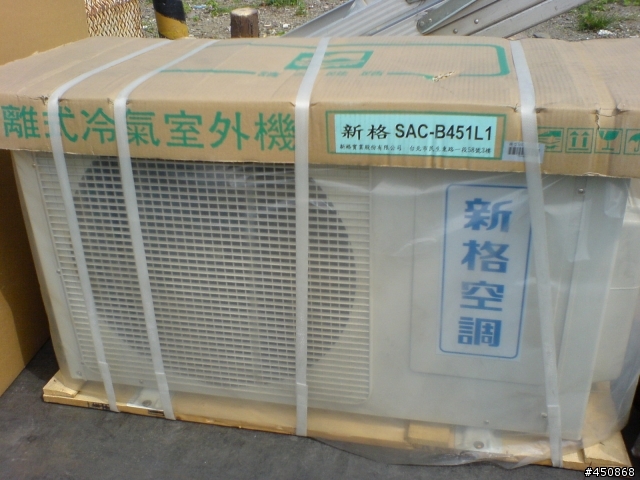

分離式冷氣室外機 新格 [SAC-B451L1]


驗明正身 [SAC-B451L1]


室內機外殼 生產國別:中華民國


室內機背部圖 螺絲孔 距離 上面都標示的很清楚


室外機三角鐵 拿這要小心 因為旁邊非常利 小弟我吃過一次悶虧

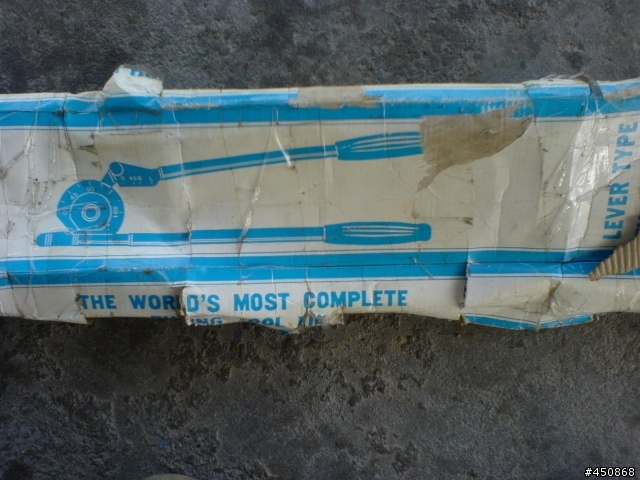

好久不見的彎管器終於出來了


就是這個5分管 非得把彎管器給請出來 不然用手彎彎不出來阿


室外機脫光光

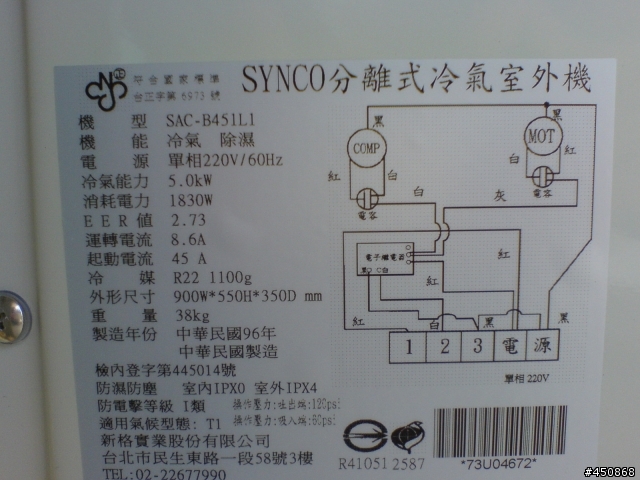

來看看室外機的說明表

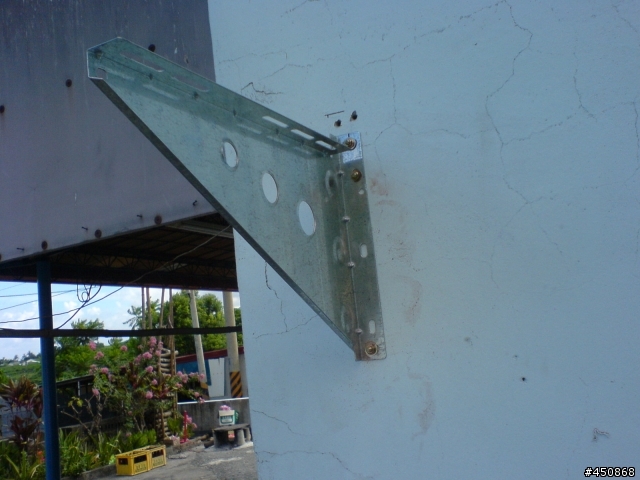

時間很快的 已經將左邊的三角鐵釘上去了


兩邊都釘上去囉


將室外機擺上去 順便把四個腳都固定好

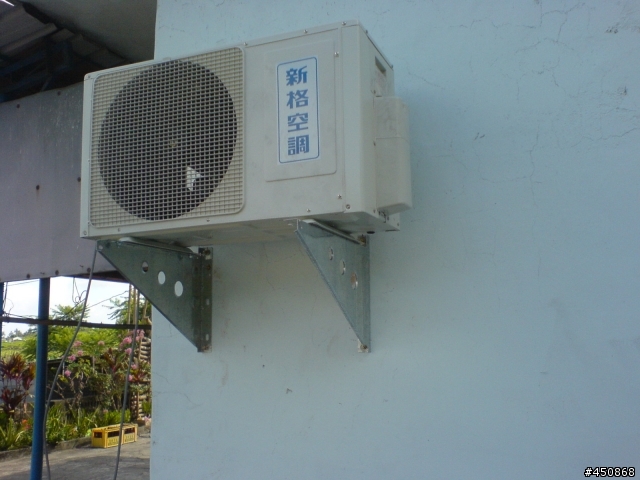

來個小完工圖1

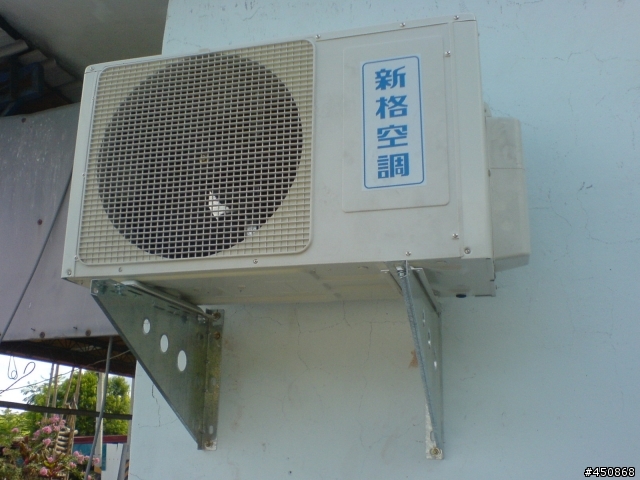

來個小完工圖2


來個現場混亂圖


而到了這裡

要進行一個更有難度的工作

就是...............................洗洞

最討厭遇到洗洞 我覺得這是最耗時間的






洗洞機出場 燈燈燈燈


側躺


時間很快的 又把洗洞機裝上去了


各就各位 準備洗洞囉


越洗越進去 加油 就快穿破了


說時遲 那時快 就在拿起手機的瞬間 貫穿了


這個洞 還真是深阿


這樣看來 起碼兩個磚頭平放再厚一點


原來這麼厚阿


洗洞完成 真是漂亮 整齊 美觀又完整

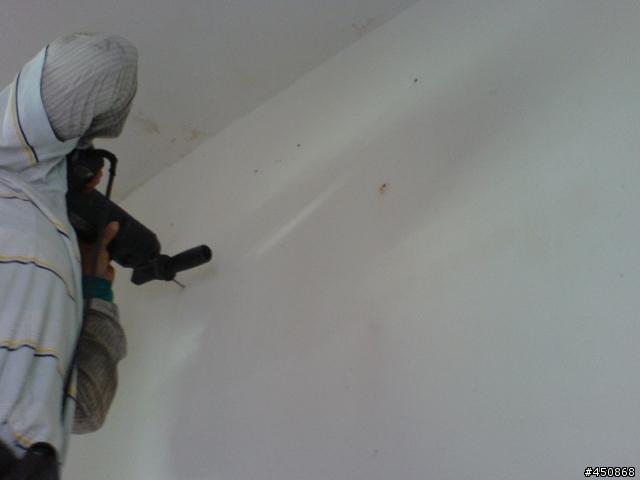

室內機背板鐵架鑽孔


值得一提的是 現在都使用這個釘子
不用在像以前 還要打塑膠釘進去再鎖螺絲 現在這真是太方便了


背板鐵架完成圖


室內機裝上


先來接個線吧


電源線&控制線 一起走吧一起走吧


銅管難彎就在這裡
如圖接近小洞 這裡必須用彎管器仔細測量距離 要彎成接近90度


彎管器登場 將要彎曲的銅管部分用鉤子扣住
再利用軌道以圓繞行

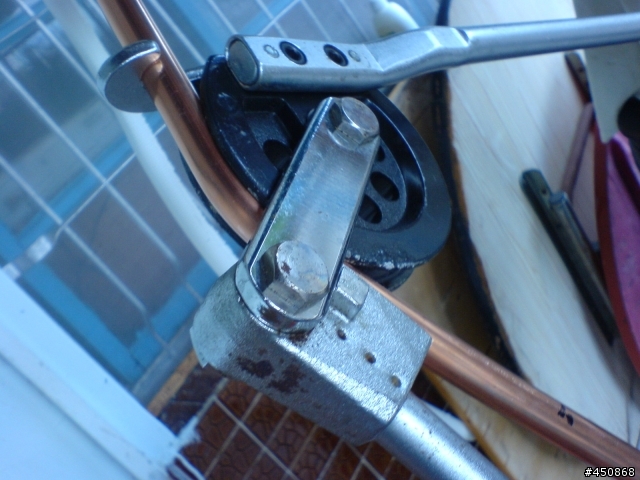

正在彎管圖

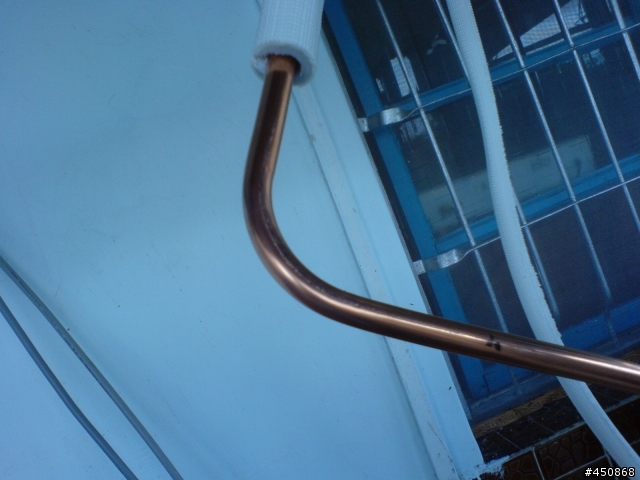

彎管成功 好漂亮

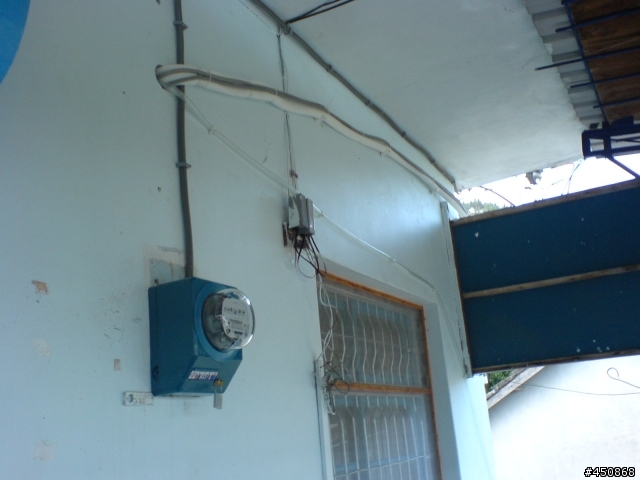

銅管+排水管+電源線+控制線 完成圖

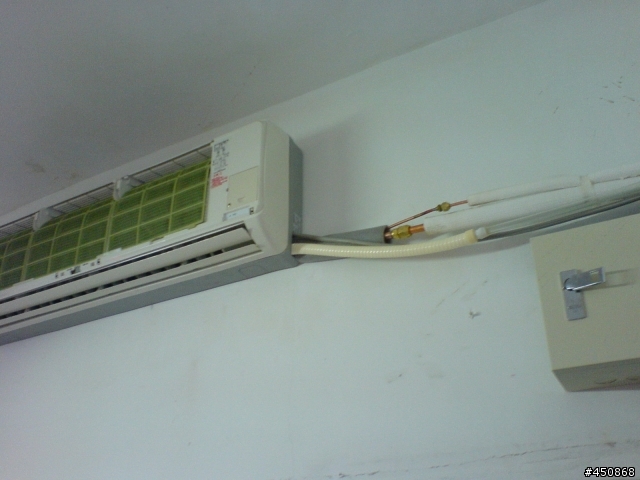

室內機接頭都接好囉

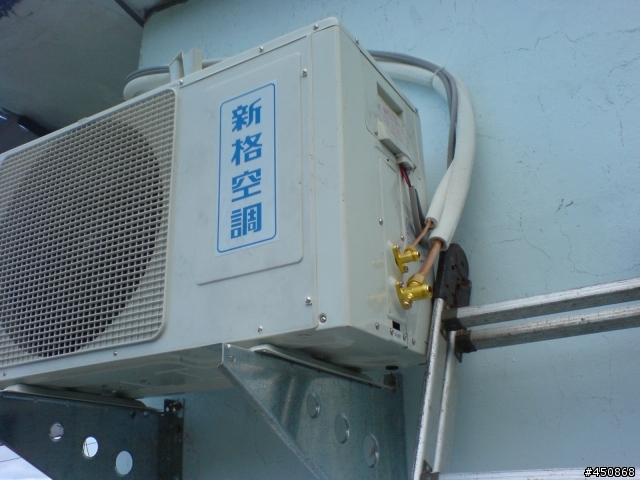

室外機也是一樣都接好囉

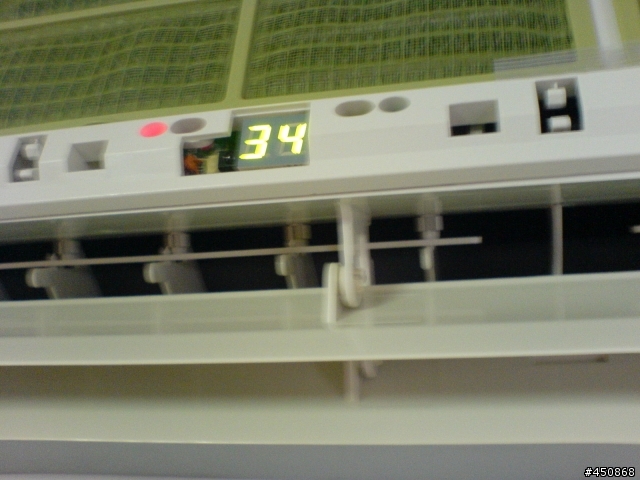

呼 終於完成了 室內溫度原本38度


完工完工了

感謝大家不嫌棄的觀賞

下台一鞠躬
