舊公寓WiFi控制大門電鎖改裝不外接電源方式?

影鬼
個人積分：37分
文章編號：88119644

37分

樓主

2023-08-27 2:57

原本的室內機使用LT-320B, 跟【智慧公寓鐵門】自動化改裝分享教學的樓主相同
我自己網購把LT-320B換成LT-390A1的室內機, 俞氏牌的排線對應顏色跟接法應該都一樣

最早是看到廖阿輝大大這篇分享文章
DIY 無線 Wifi 智慧大門電鎖支援手機遙控 / Google 語音！超爽只花安裝只花 NT$140 (教學 / 購買 / 實測)

但看到要外接電源就不是很滿意, 所以改買7V-32V版本的來接
第一關就是卡在怎麼從裏頭拉出可用的電源, 拿三用電表去測
白色線(L2)+黑色線(-)可穩定提供約DC 10V的電源, 紅色線(EL1)跟黑色線(-)導通會開門

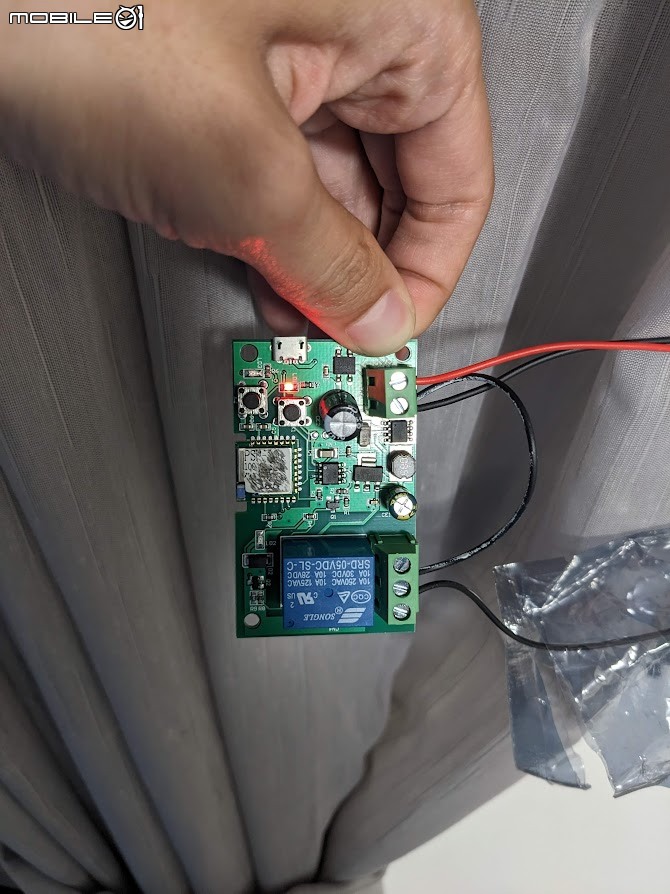

最後實作的接法如下:
舊公寓WiFi控制大門電鎖改裝不外接電源方式?

但要需要注意, 這片電路板算比較大的, 機子內確定塞不進去
我是塞到室內機後方的預埋盒內, 要使用這片控制板需要特別注意擺放空間

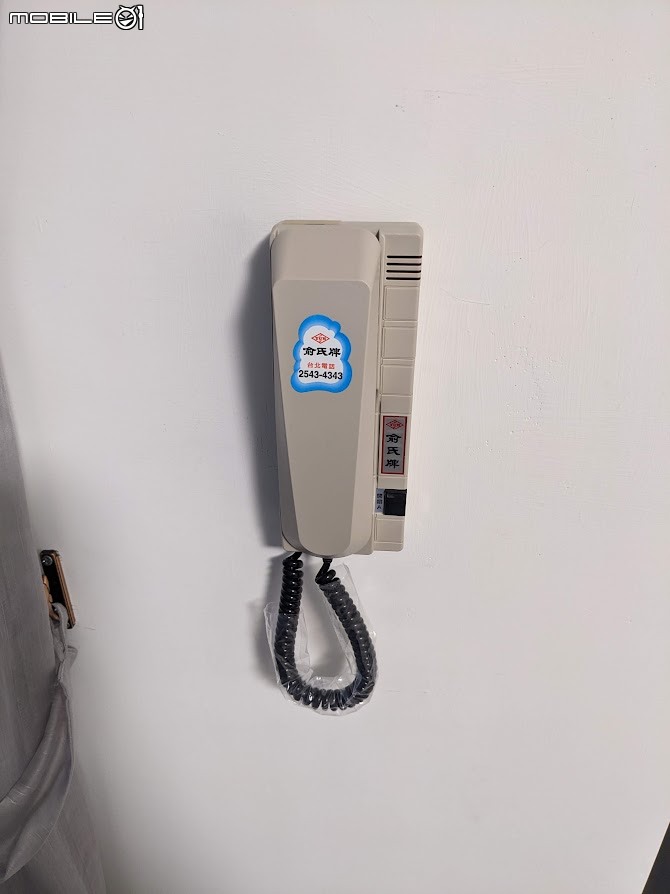

下面是我安裝後的樣子:
舊公寓WiFi控制大門電鎖改裝不外接電源方式?

但是後來發現室外機聽不到室內機的聲音......正在找問題中, 看誰也能分享看看?

2023-08-27 2:57 發佈

文章關鍵字外接電源 LT-390A1 Wifi 控制大門電鎖改裝分享室內機公寓教學俞氏牌型號LT-390A1 顏色

分身回覆

分身回覆
個人積分：3470分
文章編號：88132944

3470分

2樓

2023-08-29 10:21

影鬼 wrote:
但是後來發現室外機聽不到室內機的聲音......正在找問題中, 看誰也能分享看看?

是不是L2的電流不夠了?

yi-hsin

yi-hsin
個人積分：73分
文章編號：88134851

73分

3樓

2023-08-29 14:00

我家也是舊公寓的大門自行改裝成功.也是使用易微聯的.但是您沒有使用外部電源5V 如何去啓動WIFI 這我實在是想不出來耶!

電門鎖是弱電."應該"是沒有5V 的電源可供使用.所以我是外接了一般5V的電源線供電使用.GOOGLE HOME 天貓精靈也都可以正常使用.您要不要拍個內部接線圖參考看看呢!

分身回覆

樓主有po圖啊, 由L2接點提供10V電壓源給wifi模組使用

2023-08-29 18:03

影鬼

影鬼
個人積分：37分
文章編號：88137688

37分

樓主

2023-08-29 20:59

yi-hsin wrote:
我家也是舊公寓的大門...(恕刪)

我這片電路板挑的是支援7V~32V的板子, 符合這電壓範圍的都能用

偶爾看看

偶爾看看
個人積分：283分
文章編號：88146865

283分

5樓

2023-08-31 2:59

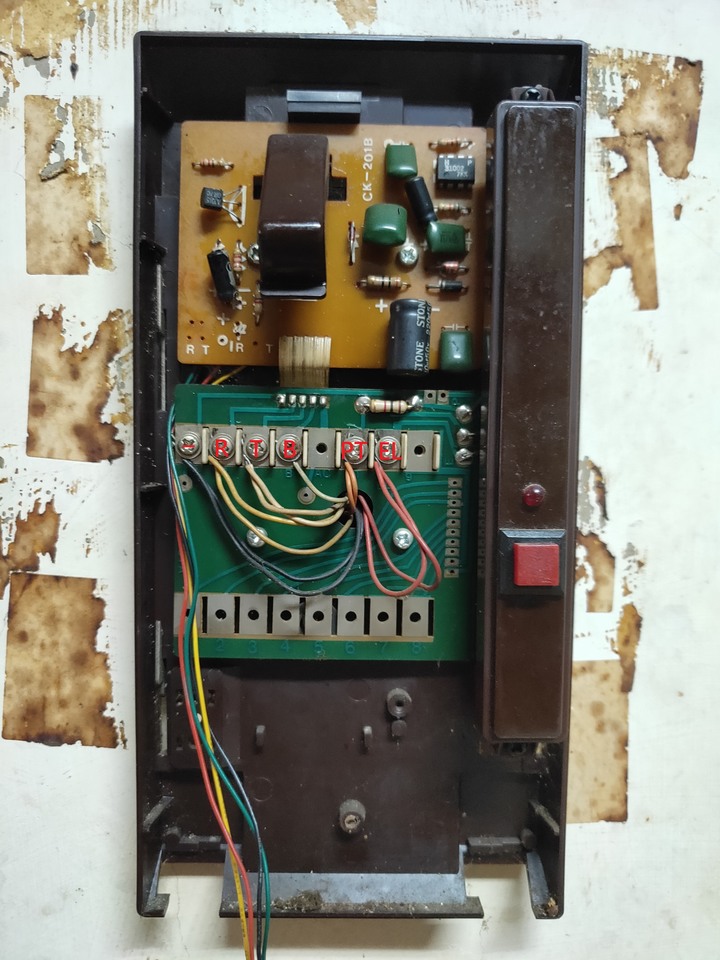

那請問我家這種是不是就沒辦法從門口機取電了???

點我看大圖

影鬼

影鬼
個人積分：37分
文章編號：88154098

37分

樓主

2023-09-01 0:57

偶爾看看 wrote:
那請問我家這種是...(恕刪)

或許可以試試看R跟-以及T跟-的組合測試看看有沒有電壓但可能會發生一樣的問題

dominic2708

dominic2708
個人積分：570分
文章編號：88156567

570分

7樓

2023-09-01 11:59

這個T或R都不是直接並接在門口機12V電源下，直接取電可能造成門口機的電路動作問題，也可能燒壞門口機元件

您有問看看鄰居是只有你的室外機聽不到室內機的聲音嗎，這部分可能要確定

kwaglott

kwaglott
個人積分：0分
文章編號：88519748

0分

8樓

2023-10-30 15:39

我有去電詢問俞氏對講機
工程人員回覆
室內機沒有供電喔
只有室外機才有電源

版主接的是聽筒端的線路，所以才會無聲

以上希望有幫上忙
