現有的插座如圖一
有兩組線路中性線火線地線

換插座

換插座

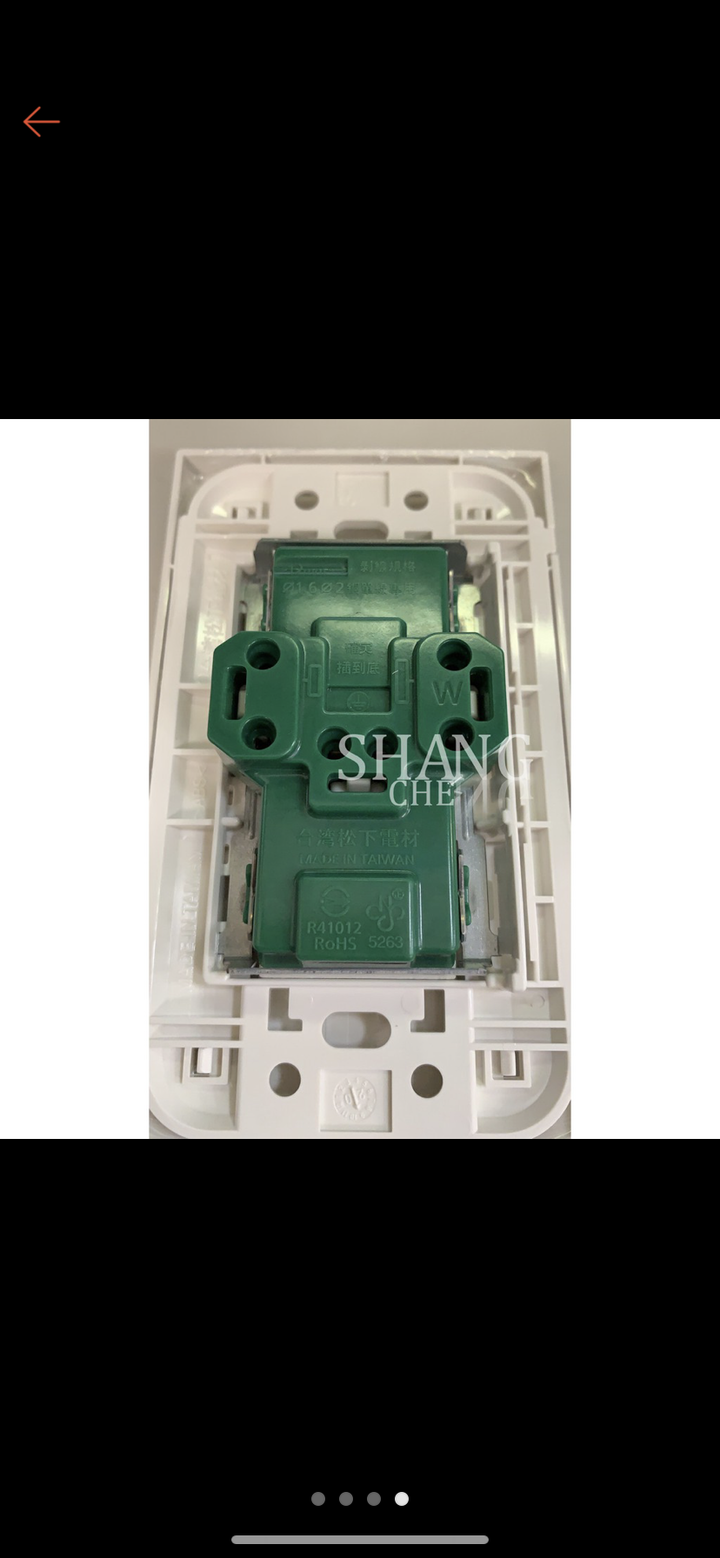

想換成圖二的單個插座粒

attach/202305/mobile01-837707050979e2d1473e1922899be490.png">

請問該怎麼接呢

2023-05-04 19:55 發佈

文章關鍵字插座插座如圖插座粒線路中性線火線地線 202305 837707050979

tonylch

tonylch
個人積分：3227分
文章編號：87394713

3227分

2樓

2023-05-05 8:11

有2張圖沒顯示

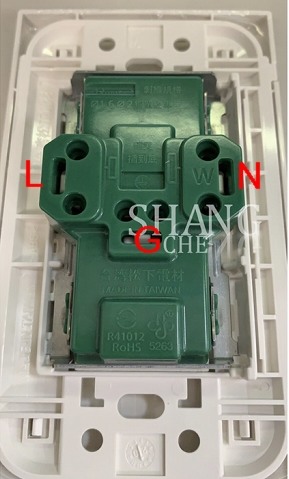

依文字有2組線，應為一入一出，兩組的水線插附圖新插座右側有W標示那2孔(插座較長孔那側)，火線插左側2孔(插座較短孔那側) ，地線插中間有接地符號2孔。

分身回覆
個人積分：3470分
文章編號：87394867

3470分

3樓

2023-05-05 8:36

oscarw wrote:
想換成圖二的單個插座粒
請問該怎麼接呢

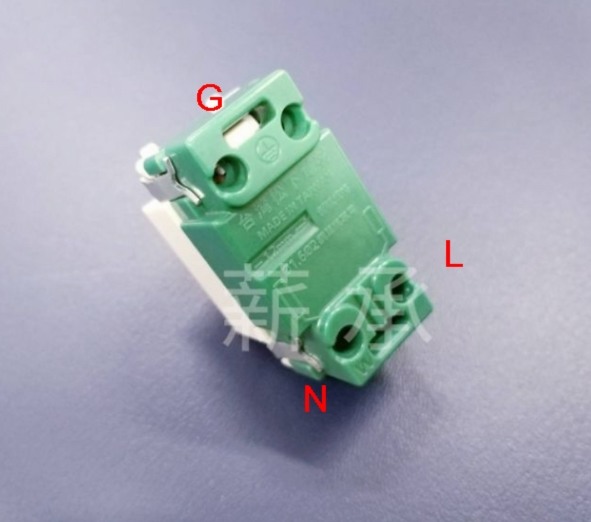

這樣吧
