大家好，不才小弟有個電路版的奇怪問題因為不曉得要發在哪邊，所以在這邊請教。

我有個odb2的診斷器，某天要使用時突然沒了畫面，但有過電，後來發現只要把電路板加熱到大約5，6十度以上就會有畫面，溫度只要一降下來畫面就漸漸消失，再稍用熱風槍吹一下畫面馬上又出來了…

電路板的奇怪問題

odb2是類似上面這種機型(借用網拍的照片)

請問有專業的大大知道這可能是什麼原因嗎？

謝謝！

沒有永遠的景氣不好，也沒有永遠的景氣好，只有永遠的貧富差距 !

2023-01-28 23:49 發佈

文章關鍵字問題電路板電路版畫面熱風槍診斷器 ODB2 大大原因溫度

annabelles

annabelles
個人積分：985分
文章編號：86758582

985分

2樓

2023-01-29 0:15

udu55 wrote:
大家好，不才小弟有個...(恕刪)

不知道答案. 但是想知道01大神可以分享教一下謝謝

ypeople wu

ypeople wu
個人積分：215分
文章編號：86760311

215分

3樓

2023-01-29 9:31

電路板可能受潮或油汙造成短路,買罐KONTAKT電路板清潔劑清洗. 試試看.

brabus1518

brabus1518
個人積分：5332分
文章編號：86760684

5332分

4樓

2023-01-29 10:33

電路版接觸不良嗎???

udu55

udu55
個人積分：101分
文章編號：86761759

101分

樓主

2023-01-29 14:01

ypeople wu wrote:
電路板可能受潮或油汙...(恕刪)

我剛用電子接點清潔劑噴過還是一樣的狀況…

沒有永遠的景氣不好，也沒有永遠的景氣好，只有永遠的貧富差距 !

udu55

udu55
個人積分：101分
文章編號：86761792

101分

樓主

2023-01-29 14:09

brabus1518 wrote:
電路版接觸不良嗎??(恕刪)

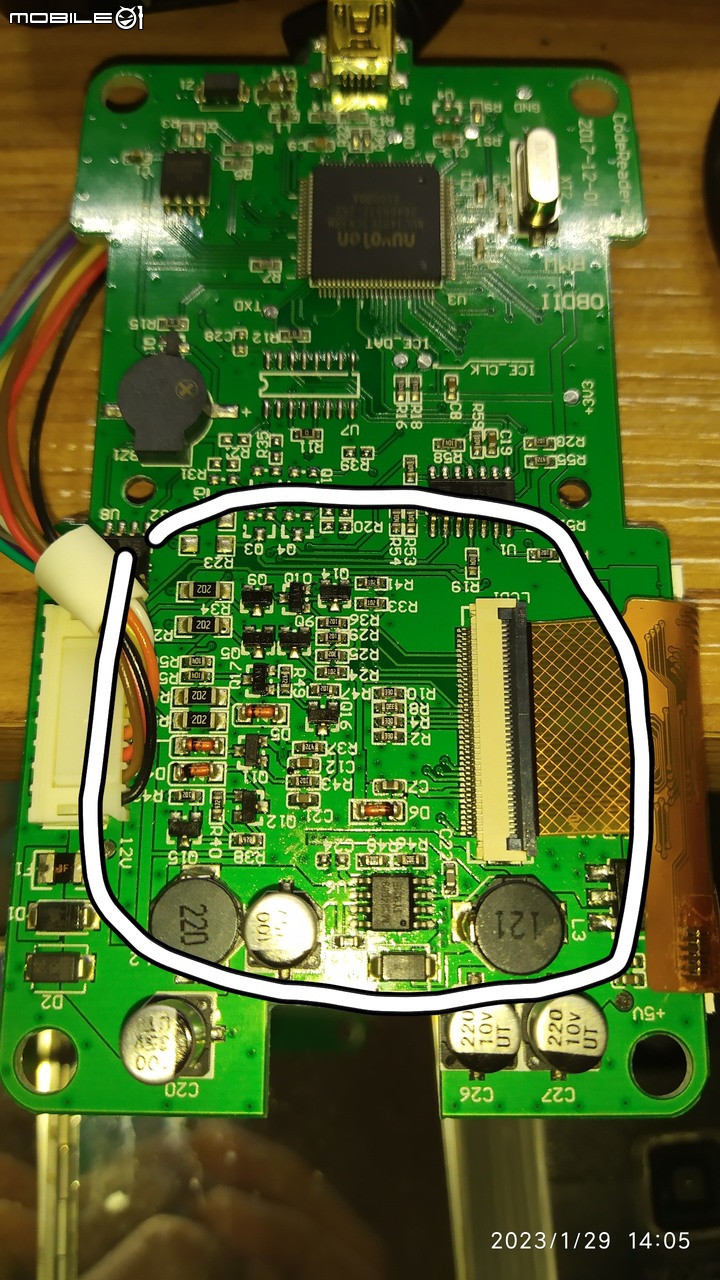

目前看不太出來是不是屬於電路板接觸不良的情形，只知道在完全不觸碰到電路板的狀況之下，只要對著白圈這一區加熱，畫面就會出現…

點我看大圖

沒有永遠的景氣不好，也沒有永遠的景氣好，只有永遠的貧富差距 !

udu55

udu55
個人積分：101分
文章編號：86761819

101分

樓主

2023-01-29 14:13

udu55 wrote:
目前看不太出來是不是...(恕刪)

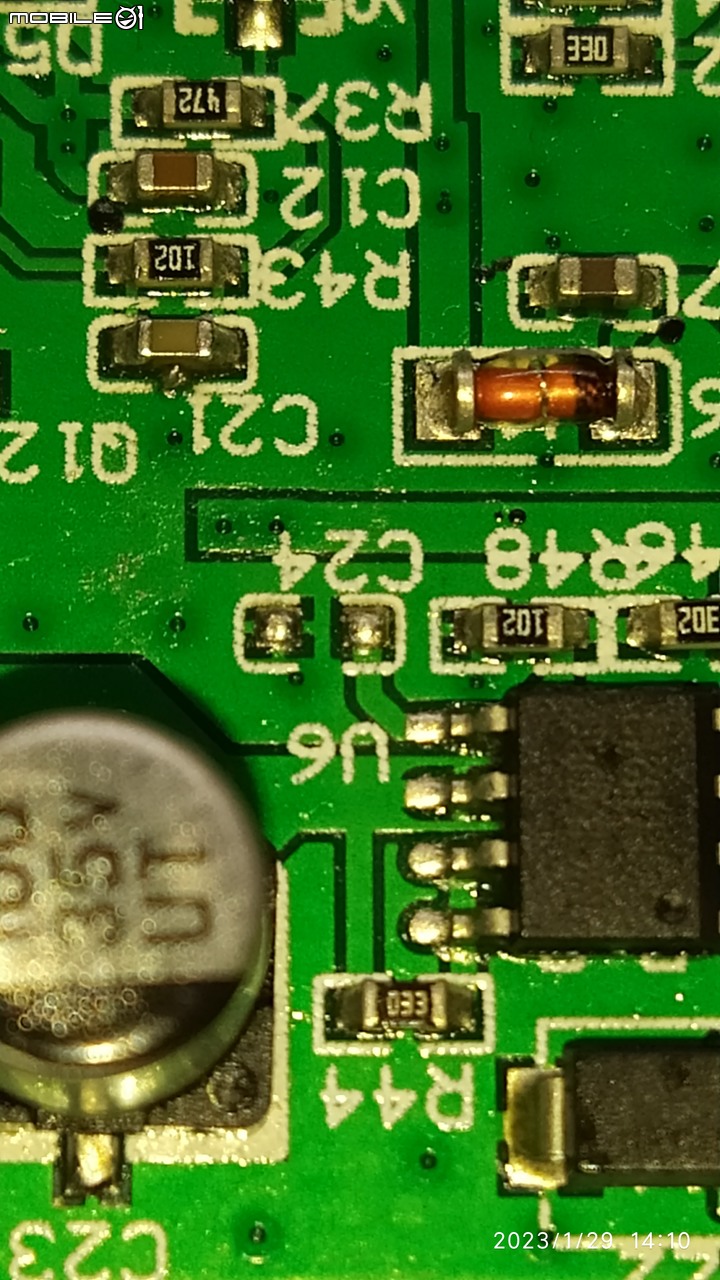

另外，也不知道跟c24這個元件有沒有關係，他不曉得是不是本來就是空的？還是之前曾被我用烙鐵給弄下來過(如果有也不見了…)

點我看大圖

沒有永遠的景氣不好，也沒有永遠的景氣好，只有永遠的貧富差距 !

禮誠工作室

禮誠工作室
個人積分：3237分
文章編號：86763636

3237分

8樓

2023-01-29 20:55

udu55 wrote:
另外，也不知道跟c24...(恕刪)

c24 是少的，沒問題！因為接點是圓的，沒缺角！

螢幕有亮，代表電有供過去到 lcd 上
加熱一下就行！代表可能同步的 clk 錯亂了！你把那附近的電阻拆下來量一量，看是否有老化了
那一些東西，看來都是常用料，若是手上有料，直接換掉就算了！

傻綠班的鴿 8:17 ━━━━━━━━●━━━ 14:50 ⇆ㅤㅤㅤㅤ◁ㅤㅤ❚❚ㅤㅤ▷ㅤㅤㅤㅤ↻

udu55

udu55
個人積分：101分
文章編號：86764186

101分

樓主

2023-01-29 22:34

禮誠工作室 wrote:
c24 是少的，沒問...(恕刪)

感謝您的意見，可否提供一下這些貼片式電阻的阻值該怎麼判定他們的阻值範圍該是多少才算正常呢？

謝謝！

沒有永遠的景氣不好，也沒有永遠的景氣好，只有永遠的貧富差距 !

分身回覆

分身回覆
個人積分：3470分
文章編號：86764297

3470分

10樓

2023-01-29 22:55

FPC小心退出來, 金手指用橡皮擦小心擦拭再裝回
手機鏡頭放大後, 檢查該區各錫點有沒有虛焊
