無變壓器110VAC降壓到5VDC如何達成？

feynman3688
個人積分：210分
文章編號：86750032

210分

樓主

2023-01-27 17:19

無變壓器110VAC降壓到5VDC如何達成？

無變壓器110VAC降壓到5VDC如何達成？

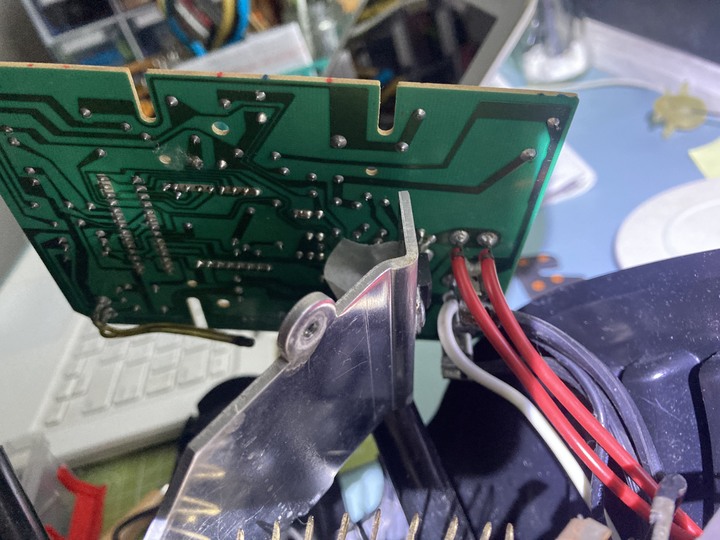

以上為數位電暖器ＰＣＢ，請問無變壓器降壓是如何達成的

2023-01-27 17:19 發佈

文章關鍵字變壓器 5VDC 數位電暖器以上變壓器降壓 110

大野狼
個人積分：4624分
文章編號：86750293

4624分

2樓

2023-01-27 18:15

feynman3688 wrote:
以上為數位電暖器ＰＣ...(恕刪)

AC110V -> 左上方那顆 MALAR大電容壓降 -> 二極體整流 -> 電容濾波 -> 穩壓二極體
好一點的會再加上 78L05穩壓

這種電路提供的電流很小, 而且負載要固定,不可變化太大,因為要匹配壓降的電容

feynman3688 樓主

讚！

2023-01-27 23:17

ctwang001
個人積分：64分
文章編號：86751643

64分

3樓

2023-01-27 22:57

這個叫做阻容降壓，在交流電中，利用電阻電容的阻抗來分掉大部分的電壓.....

have a nice day....

feynman3688
個人積分：210分
文章編號：86764695

210分

樓主

2023-01-30 0:16

大野狼 wrote:
AC110V -> ...(恕刪)

目前看來是ＴＲＩＡＣ沒導通導致無法加熱，
是溫度感應器導致ＣＰＵ誤判，未下指令叫ＴＲＩＡＣ導通嗎？
或是ＴＲＩＡＣ壞掉？

請問如何切入測試？
要示波器才能抓triger信號或是三用電錶即可
ＴＲＩＡＣ不拆能測試好壞嗎？
