三段電子開關應用問題

clonliu
個人積分：0分
文章編號：86396152

0分

樓主

2022-12-02 6:48

最近家裡在整修牆壁只有一個插座開關，因此想用3段電子開關使燈變換
我有三個區域分別是A,B,C，我想要的模式
1段 A亮
2段 B亮
3段 A,B,C全亮

小弟想了很久都無法處理C的問題，煩請賜教，謝謝
----------------------------

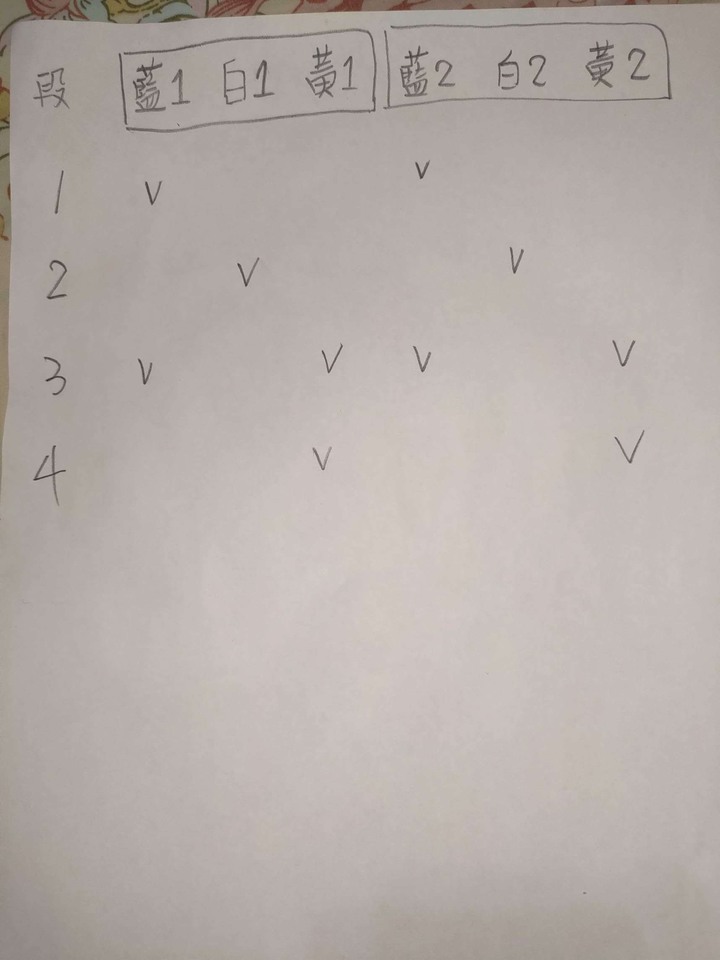

謝謝，參考留言完，我看三段的真值表是，不知有無與下圖順序相反的開關
三段電子開關應用問題

這樣的順序用兩顆3段電子開關，我也不曉得怎麼達到A,B,ABC的順序

但我想到另一個稍微接近的方式，三段電子開關應用問題

用兩顆4段的開關，把第一顆白黃對接起來，
A接藍1，B接白1，C接黃2
順序會變成 A-B-ABC-BC這四段

2022-12-02 6:48 發佈

文章關鍵字插座開關電子開關應用問題家裡 A亮2段 B亮3段牆壁問題電子開關使燈區域模式

分身回覆

分身回覆
個人積分：3478分
文章編號：86396589

3478分

2樓

2022-12-02 8:44

clonliu wrote:
最近家裡在整修牆壁只有一個插座開關，因此想用3段電子開關使燈變換
我有三個區域分別是A,B,C，我想要的模式
1段 A亮
2段 B亮
3段 A,B,C全亮

小弟想了很久都無法處理C的問題，煩請賜教，謝謝

改成遙控的
wifi + RF (隨意貼)
A,B,C燈任意選擇開或關

clonliu 樓主

謝謝建議我會考慮

2022-12-03 0:27

Lexus001

Lexus001
個人積分：6948分
文章編號：86396597

6948分

3樓

2022-12-02 8:45

建議還是找水電技師來做吧！

1. 三段開關回路有總瓦數限制(一般 450W)
2. 電線牽過來、拉過去，萬一接不好短路就.....

clonliu 樓主

謝謝建議，我會注意點

2022-12-03 0:28

chuway

chuway
個人積分：3016分
文章編號：86396903

3016分

4樓

2022-12-02 9:20

電子開關有數條電線
紅黑接電，其他(黃藍白棕菊)色分別接一個(路)燈具
紅色會經過切換電路，黑色共點

適合3/4/5段開關
一只燈具可沒有限制只接一條線，只要注意不要接到黑線，只會錯亮，燈具與開關都不會有問題

clonliu 樓主

謝謝，我還在想該如何組合我想要的功能

2022-12-03 0:29

維克船長

維克船長
個人積分：761分
文章編號：86397710

761分

5樓

2022-12-02 10:51

應該沒有可以符合樓主要的電子開關吧，一般電子開關控制沒有全部都亮的這種，頂多就是兩條線動作，沒有三條線動作的，要能達到這樣應該只有使用智慧開關然後設定一些規則去達成，更簡單的就是分三個開關達成也可以

clonliu 樓主

謝謝，三個開關現實不好拉線

2022-12-03 0:30

leoliou

leoliou
個人積分：23471分
文章編號：86397712

23471分

6樓

2022-12-02 10:51

clonliu wrote:
我有三個區域分別是A,B,C，我想要的模式
1段 A亮
2段 B亮
3段 A,B,C全亮

小弟想了很久都無法處理C的問題，煩請賜教，謝謝

開關不是都會附圖?
如果你看不懂的話至少也要會貼吧
沒圖沒真相

clonliu 樓主

謝謝，我把真值表補上了

2022-12-03 0:31

spider_ho

spider_ho
個人積分：1504分
文章編號：86398128

1504分

7樓

2022-12-02 11:39

用無線遙控開關取代吧，ABC各裝一個接收器，三個開關的面板貼在牆上，愛關誰就關誰
免佈線無線開關

clonliu 樓主

謝謝建議

2022-12-03 0:31

ilikegoodgod

ilikegoodgod
個人積分：2827分
文章編號：86401625

2827分

8樓

2022-12-02 19:39

要達到樓主的問題，簡單！
一個電子切換器做不到，就用兩個來解決！
第一個切換器控制A和B，
第一段亮A，
第二段亮B，
第三段亮A和B。

然後C區前單獨接一個第三段會亮的切換器，
該切換器第一段與第二段的線都不接，
只單獨接第三段的線，
這樣兩個切換器互相搭配，
能完美重現樓主想要的功能！

另外，我看了這個附遙控功能的切換開關，
三路的也幾乎可以達到你要的功能，
只不過多出了C段要切換！

ilikegoodgod

我知道A,B,AB順序的切換器不好找，所以我之前就有找好貼在上面了！

2022-12-03 7:57

clonliu 樓主

謝謝，我現在才看到有超連結，感激

2022-12-03 8:41

分身回覆

分身回覆
個人積分：3478分
文章編號：86404674

3478分

9樓

2022-12-03 13:10

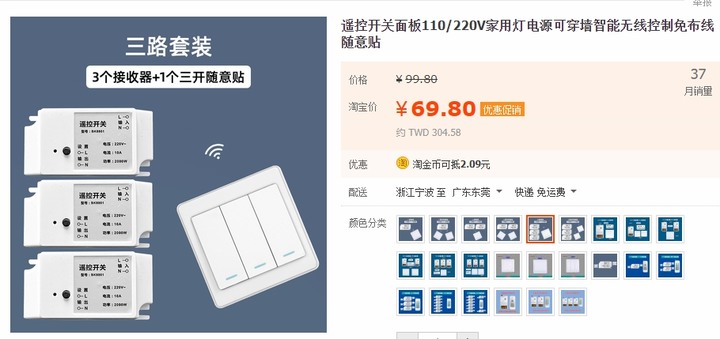

還是用免佈線1對3遙控開關最快最簡單
省去拉線配線問題
只要每個燈具端並接上一個接收器
用一個3開隨意貼遙控面板來控制

stevense

stevense
個人積分：141分
文章編號：86407061

141分

10樓

2022-12-03 23:13

一個三段開關+兩個relay可以達到樓主需求。
A區我用電燈來描述
B區我用風扇來描述
C區我用馬達來描述
會這樣描述是因為三段開關常用在浴室，但通常三段開關只拿來控制排風扇跟電燈，如果有加壓馬達想要在洗澡的時候也要一併供電供電，就等於樓主的C區供電需求了。

Relay-a:線圈接電燈
Relay-b:線圈接風扇
馬達在風扇以及電燈同時都亮的時候兩個relay接點會導通讓馬達啟動達到abc一起動作

開關動作：
第一段亮燈（a區）
第二段開風扇（b區）
第三段燈亮（a)+風扇(b);同時兩個relay導通馬達啟動（c)
