小米雙鍵雙切開關如何更換?線路配置求指點,卡在有四個洞的接法(附圖)

小米雙鍵雙切開關如何更換?
線路配置求指點,
卡在有四個洞的接法(如圖)

小米米家雙鍵雙切開關背面洞口
(共6個洞)
小米雙鍵雙切開關如何更換?線路配置求指點,卡在有四個洞的接法(附圖)

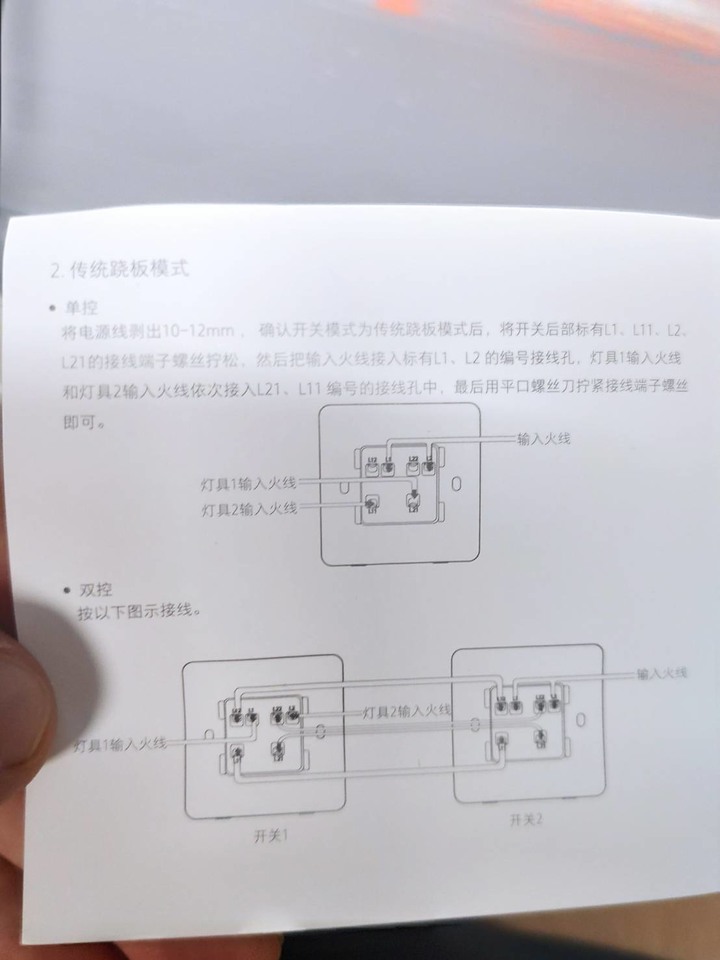

小米米家雙鍵雙切開關說明書
小米雙鍵雙切開關如何更換?線路配置求指點,卡在有四個洞的接法(附圖)

我有買兩組雙鍵雙切開關。

家裡有兩盞燈,
兩個按鍵分別對應兩盞燈,
並且有雙切迴路
小米雙鍵雙切開關如何更換?線路配置求指點,卡在有四個洞的接法(附圖)

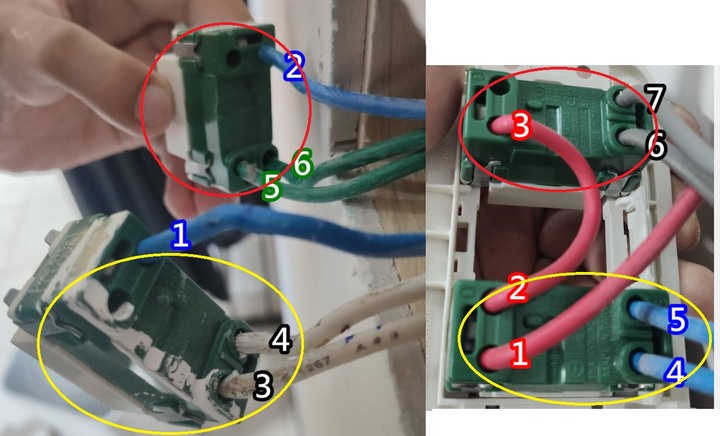

家中的雙鍵雙切開關配置如下
每條線都有註明編號,求指點哪條編號插入哪個洞。

第一個開關
小米雙鍵雙切開關如何更換?線路配置求指點,卡在有四個洞的接法(附圖)

第二個開關
小米雙鍵雙切開關如何更換?線路配置求指點,卡在有四個洞的接法(附圖)

原本把第一個開關按照原配置移過去,結果只有軌道燈亮,圓頂燈不亮
第二個開關要換的時候,發現多個連接就傻住了。

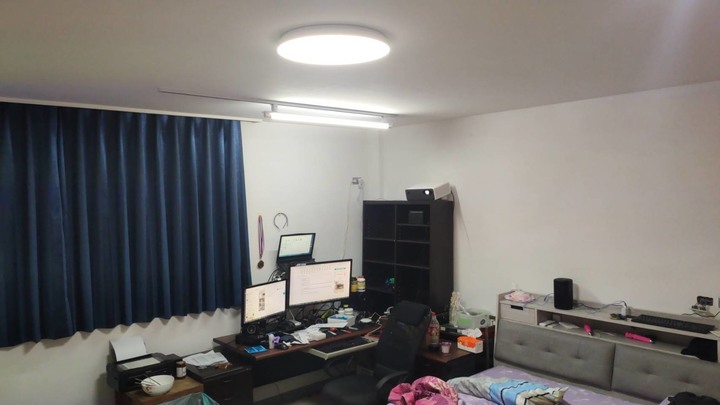

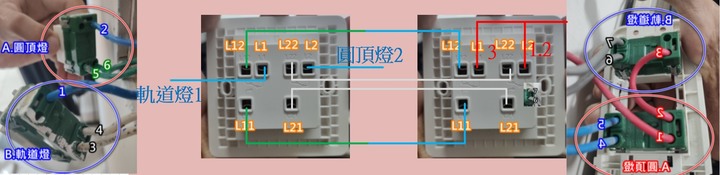

求指點,已更換按鍵控制燈說明

另外可以的話,
想問問是否可以只更換第一組開關,
第二組繼續保留原本傳統開關
2021-07-07 23:58 發佈
阿輝輝玩3C wrote:
小米米家雙鍵雙切開關說明書


先問個基本問題
兩個紅色圈起來的
是共同控制一個燈!?

兩個黃色圈起來的
是共同控制一個燈!?

另外哪一個是軌道燈!?
哪一個是圓頂燈?!
----
主要是他接線過程
顏色變了
所以要仔細問問

比如左圖3.4.5.6
右圖的4.5.6.7
抱歉抱歉,沒想到這個問題,
我這邊重新放上圖片,

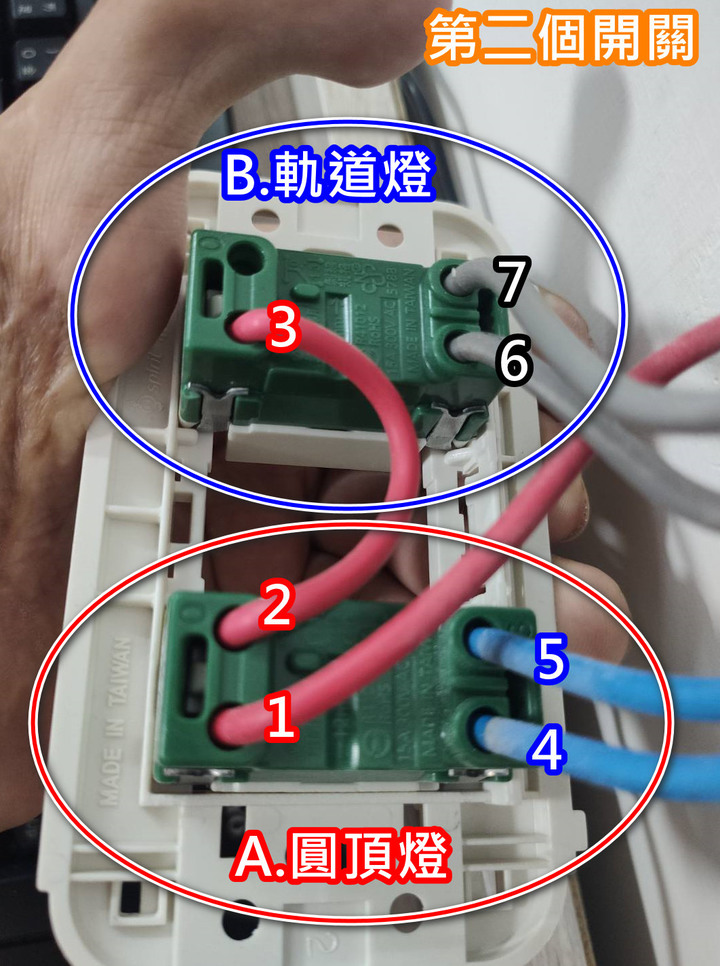

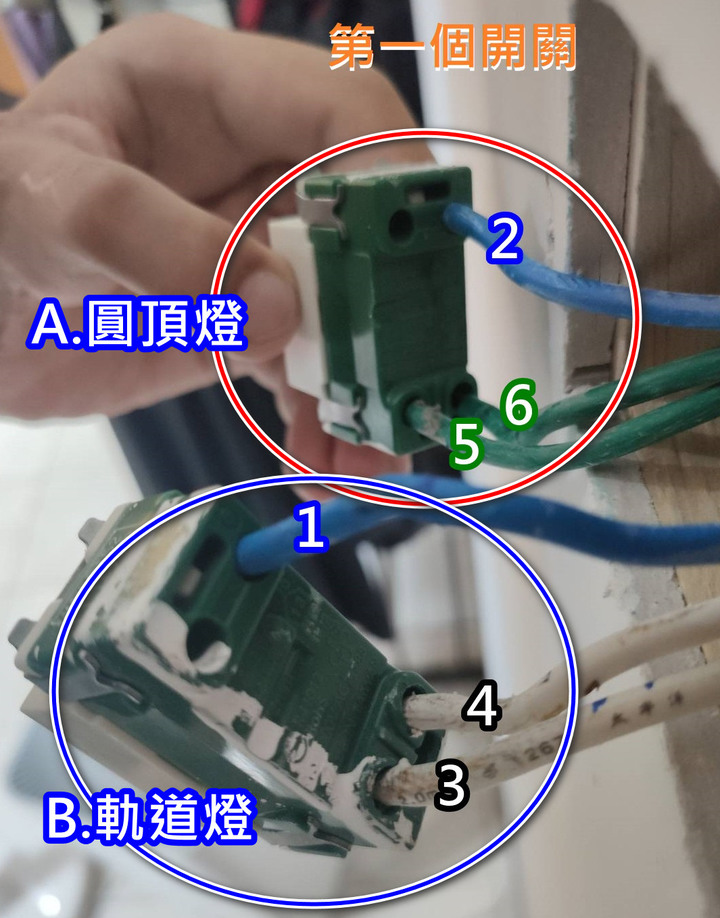

A.圓頂燈開關
B.軌道燈開關

阿輝輝玩3C wrote:
抱歉抱歉,沒想到這個(恕刪)

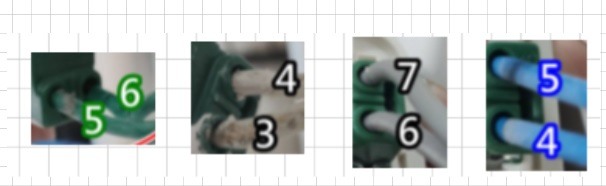

首先這4張小圖
綠色5.6互相交換沒有差別
白色3.4互相交換沒有差別
依此類推


紅色線那邊是電力源頭

阿輝輝玩3C

感謝已經裝好了,但是我發現我開關買錯了XD沒有連網功能

2021-07-09 0:32
阿輝輝玩3C

請教一下,我這樣有零線嗎?要去買智能開關有分零線跟單火版

2021-07-09 0:34
