怡心牌熱水器定時器安裝大挑戰😂

各位Mobile01 的高手好

小弟的新家剛裝潢好是使用怡心牌626th電熱水器(儲熱+ 瞬熱型)
當初水電在安裝的時候有請他幫我們加裝定時器

不過因為天花板的空間狹窄以及一些問題
設計師告知我們水電師傅說無法裝
把電熱水器的開關接在牆壁上又蠻醜的😫
怡心牌熱水器定時器安裝大挑戰😂

所以學過電子幾年的我決定自己DIY🤣
不過想請教一下mobile上的高手如何最安全

不能直接裝定時器是因為我發現
定時器只能把電熱水器通電,卻沒有辦法啟動
需要再按下啟動按鈕才可以讓熱水器啟動

(有點類似在冷氣插座上安裝定時器,只能讓冷氣通電還沒辦法啟動還是必須按下遙控器上的啟動開關才會開啟冷氣)

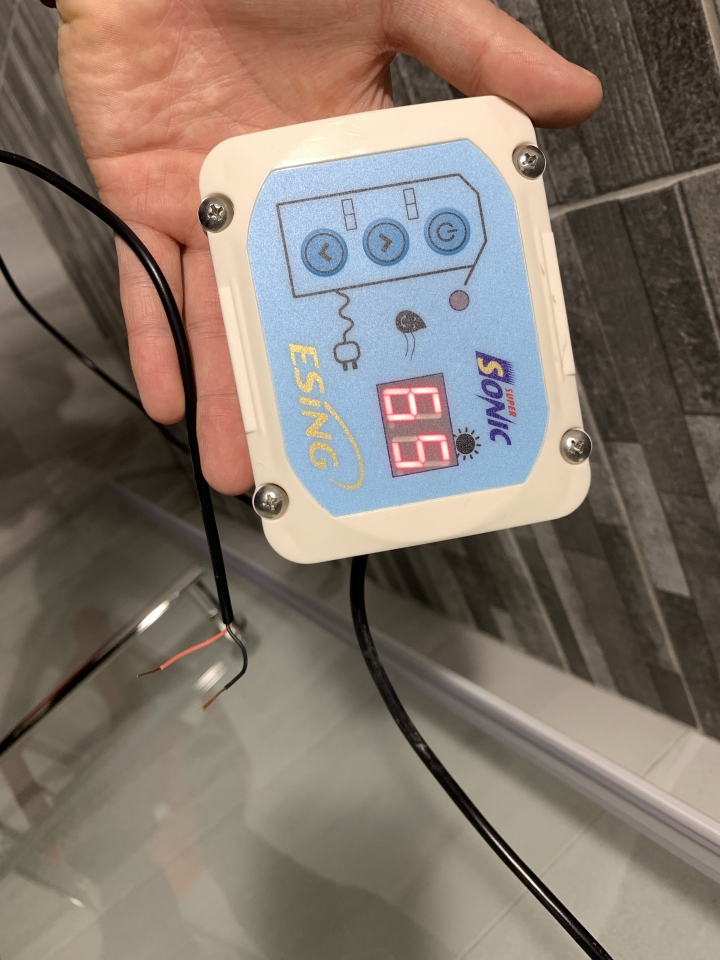

打開熱水器的遙控開關後發現
這兩條線只要接通就會使熱水器打開
再接通一次就會使熱水器關機

怡心牌熱水器定時器安裝大挑戰😂
所以小弟的構想如下

安裝一台定時器外接繼電器設定
晚上9點左右讓繼電器使兩線接通一下>
電熱水器開啟

午夜12點再次讓繼電器接通使兩線接通一下>
熱水器關機

不過適合的定時器、繼電器以及電路配置有點不太確定
也怕買錯零件或是接法不安全😣

不知道有沒有前輩安裝過這種開關式的電熱水器?
會比較建議使用什麼定時器跟繼電器比較好呢?
因為廁所潮濕如果外面再蓋上一個防潮蓋是不是會更好?
2021-02-18 19:55 發佈
誰說沒辦法安裝?只不過要組個小控制盤而已,

無熔線開關,電磁接觸器,繼電器, 還一個定時器,白鐵箱。

不過這個因該不會有人會教你,不過你可以花點小錢叫人幫你組個盤子。
Joshbor wrote:
所以學過電子幾年的我決定自己DIY🤣
不過想請教一下mobile上的高手如何最安全

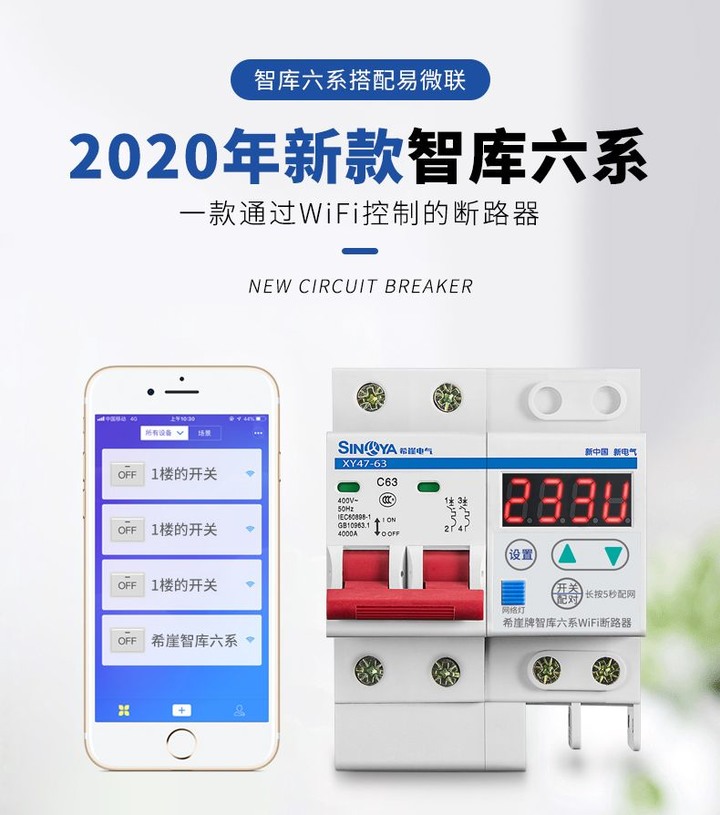

一個無線控制開關搞定一切,不用想太多。

Joshbor wrote:
安裝一台定時器外接繼電器設定
晚上9點左右讓繼電器使兩線接通一下>
電熱水器開啟

午夜12點再次讓繼電器接通使兩線接通一下>
熱水器關機

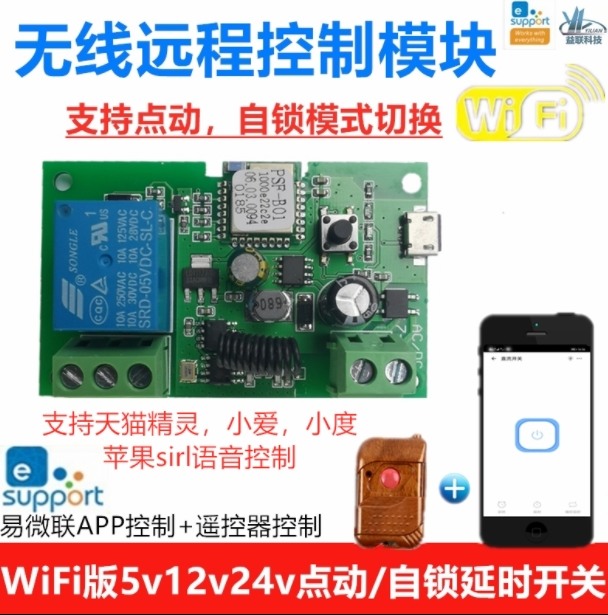

遙控面板的那二條線
接上繼電器模組也可以
那麼先進,先留言標記一下
