關於電組好壞

tw149698

tw149698
個人積分：15分
文章編號：79349662

15分

樓主

2020-10-09 11:16

請問色碼為紫7 藍6 紅(00) 銀

電表正確應該調到哪個位置?

我調到2K(歐姆檔) 顯示為0.96正常嗎? (用音檔接觸兩端沒逼逼聲)

--------------------------------------------------------------------------------------

關於電組好壞

關於電組好壞

另外一個色碼為紅2 紅2 紫(7個0) 銀

調到200M(歐姆檔) 顯示為00.9正常嗎? (用音檔接觸兩端會逼逼聲)如上圖有那個線

第一次用也不知道電表有沒轉錯位置或是應該拆下來量比較正確? 請糾正也請教上面2個電阻問題謝謝

2020-10-09 11:16 發佈

文章關鍵字電組好壞紫7 藍6 紅色碼銀電表位置歐姆檔用音檔逼聲會逼逼聲如上圖

onlyahhy

onlyahhy
個人積分：246分
文章編號：79358792

246分

2樓

2020-10-10 12:44

tw149698 wrote:
請問色碼為紫7(恕刪)

量單一電阻要把它解焊下來...
不然有串並聯電路問題...

Touching Your Heart

宅男乙
個人積分：5713分
文章編號：79360380

5713分

3樓

2020-10-10 16:03

tw149698 wrote:
請問色碼為紫7 藍6 紅(00) 銀
電表正確應該調到哪個位置?
我調到2K(歐姆檔) 顯示為0.96正常嗎? (用音檔接觸兩端沒逼逼聲)

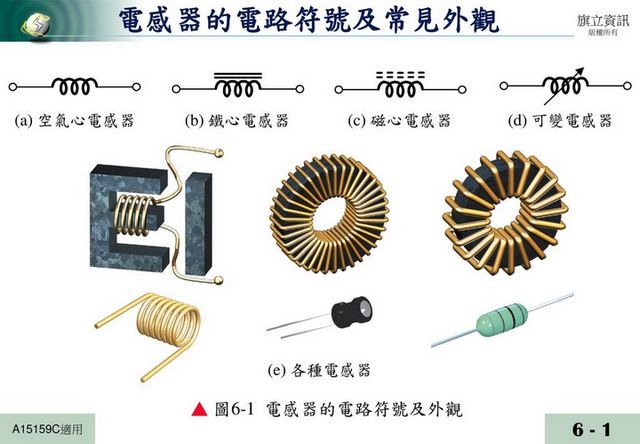

PCB上印的是電感符..

雖然有時候會因為誤畫或改電路, 而出現畫電感插電阻; 畫電阻插電容. 不過情況不多..

紫7 藍6 紅(00) 銀, 7600μH (7.6mH) 誤差 10%, 這個感值很不好買..

這幾家的表都沒有... ????-762?
http://www.g-chen-tw.com/zh-tw/product-372222/%E8%89%B2%E7%A2%BC%E9%9B%BB%E6%84%9F-GCAL-0512%E7%B3%BB%E5%88%97.html
http://www.coremaster.com.tw/Templates/att/Axial%20Fixed%20Inductors%20AL%20Type.pdf
http://www.sunlei.com.tw/wenjian/ok/dip%20power%20choke/al%20series.pdf

依上幾家的 051?-103 K (10mH 10%) 直流電阻 60Ω、70Ω 或 75Ω 的,

你用電阻檔量, 應該會小於這個值.

同體積電感量越大, 就要繞越多圈, 那線只會愈細愈長, 所以直流電阻只會愈大.
