鐵門安裝易微聯跟鐵門鎖電路問題

神之武

神之武
個人積分：1分
文章編號：79322586

1分

樓主

2020-10-07 3:19

這是鐵門照片，想在左邊長方形的缺口裝一個可以手機wi遠程開鎖，卡片開鎖，指紋開鎖，密碼開鎖的鎖，請問有大大能推薦嗎？如果是免拉線的大概多久要換一次電池？鐵門安裝易微聯跟鐵門鎖電路問題

這是電箱原本的機版跟電路，想裝上易微聯的機版，不知道該買哪一種電壓電流的才適合？懇請大大不吝指導！鐵門安裝易微聯跟鐵門鎖電路問題

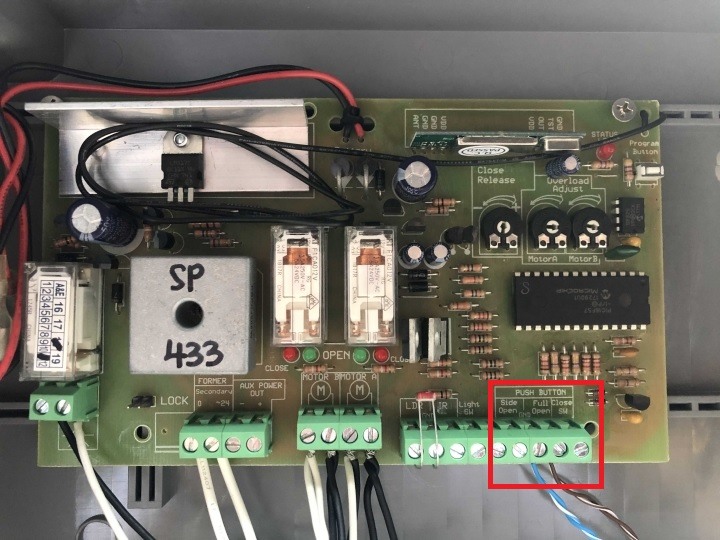

這是電箱機版的照片，不知道買到易微聯之後該怎麼接線？這機版現在這樣就有帶電了嗎？是否有額外的電源可以接上門鎖跟易微聯機版上？
小弟是新手，還請網路上的大大能解答小弟的一些疑問，再此感謝各位大大！鐵門安裝易微聯跟鐵門鎖電路問題

2020-10-07 3:19 發佈

文章關鍵字鐵門微聯鐵門鎖電路問題鐵門照片 wi遠程方形缺口手機左邊卡片

用心絕對

用心絕對
個人積分：97分
文章編號：79322681

97分

2樓

2020-10-07 4:48

神之武 wrote:
這是鐵門照片，想在左...(恕刪)

實話實說吧！這個門有鎖沒鎖其實差別不大，只能防小動物侵入而已，所以鎖的部份就你方便第一，其他不必多慮。

神之武

神之武
個人積分：1分
文章編號：79326195

1分

樓主

2020-10-07 11:33

用心絕對 wrote:
實話實說吧！這個門有...(恕刪)

哈哈哈，這點真的突破盲點了😂那就裝個遠端遙控開門跟監視器好了😄，謝謝你的回覆👍

分身回覆

分身回覆
個人積分：3565分
文章編號：79341883

3565分

4樓

2020-10-08 15:54

用易微聯wifi繼電器遠端開門
先看鐵門這裡能穩定接收到wifi訊號嗎?
如果可以就用85V~240V寛電壓版, 裝在電箱裡
收不到wifi就要裝在室內,用DC 5V(USB)版來改接原本的RF遙控器
但又要看,在室內按遙控器能開鐵門嗎?

神之武

神之武
個人積分：1分
文章編號：79342457

1分

樓主

2020-10-08 16:34

分身回覆 wrote:
用易微聯wifi繼電...(恕刪)

感謝你的回覆，電箱可以收到wifi訊號，只是不懂該用哪一個電壓的易微聯電路版，加上線路不懂該如何接，所以上來請教各位大大

室內能不能遙控鐵門我還真的沒試過😂感謝大大的指導👍

分身回覆

分身回覆
個人積分：3565分
文章編號：79342554

3565分

6樓

2020-10-08 16:43

電箱那裡可以收到wifi訊號
就用AC 85V~240V寛電壓版
但你最好先用個三用電表, 確認一下AC電源

接線大概是這樣

PDA&MAC新手

PDA&MAC新手
個人積分：358分
文章編號：79342744

358分

7樓

2020-10-08 16:58

我看你版子上有寫433，可是一般這種事滾動對碼無法拷貝，不然直接買一個wifi轉433的網關就可以

所以建議你買易微聯的DC開關模塊接在右下角Push Button那兩點

盒子裡面用電表量一下看看有沒有DC可以用，如果沒有加個變壓器就可以!

接法應該很簡單，有一點電工知識應該就會了

神之武

神之武
個人積分：1分
文章編號：79343104

1分

樓主

2020-10-08 17:27

分身回覆 wrote:
電箱那裡可以收到wi...(恕刪)

感謝大大回覆，原來是這樣子接線，等等就來去下單買易微聯的板子，再次感謝大大不吝賜教👍

神之武

神之武
個人積分：1分
文章編號：79343138

1分

樓主

2020-10-08 17:29

PDA&MAC新手 wrote:
我看你版子上有寫43...(恕刪)

感謝大大回覆，我有看到433，也在懷疑是滾動，但是我有把遙控器打開看裡面的電路板，是有撥碼的！電箱的電路版內有一個按鍵不懂是做什麼用的？我在猜想是不是拷貝遙控器的按鈕！

神之武

神之武
個人積分：1分
文章編號：79351807

1分

樓主

2020-10-09 15:59

神之武 wrote:
感謝大大回覆，我有看...(恕刪)

請問板上有沒有大大能告知我這個按鍵是否為遙控器設定按鈕，謝謝！
