[問題]二開關四插座接法

nbrobert1

nbrobert1
個人積分：0分
文章編號：79201078

0分

樓主

2020-09-25 13:53

請問這樣的二開關四插座要怎麼接線
我這樣的接法是對的嗎

2020-09-25 13:53 發佈

文章關鍵字問題插座開關接法

atrust

atrust
個人積分：621分
文章編號：79201524

621分

2樓

2020-09-25 14:23

W要接水線
然後最後上面那個橫的橘線我想不透這接法的用意是什麼
你可以要再多看一下教學修正一下你的圖

donjason

donjason
個人積分：1491分
文章編號：79201739

1491分

3樓

2020-09-25 14:35

修改一下這樣接正常多了。

一對夫妻到動物園，看到了大狒狒時，妻：真奇怪，愈難看的動物愈多人看。夫：不要叫這麼大聲，大家都在看妳

nbrobert1

nbrobert1
個人積分：0分
文章編號：79201929

0分

樓主

2020-09-25 14:48

若是這樣可以嗎

nbrobert1

nbrobert1
個人積分：0分
文章編號：79201953

0分

樓主

2020-09-25 14:48

atrust wrote:
然後最後上面那個橫的橘線我想不透這接法的用意是什麼

我也不清楚，我把原本舊的四開關二插座拔下來後照相
他就是有那條在

chansep2

chansep2
個人積分：373分
文章編號：79202058

373分

6樓

2020-09-25 14:56

你自己畫的第二個圖是ok的

如果插座有吃重電的

最好設定在紅白線IN的第一個位置

後面插座趴太多，越不適合吃重電

插座火線對應前面是小孔的

nbrobert1

nbrobert1
個人積分：0分
文章編號：79202200

0分

樓主

2020-09-25 15:07

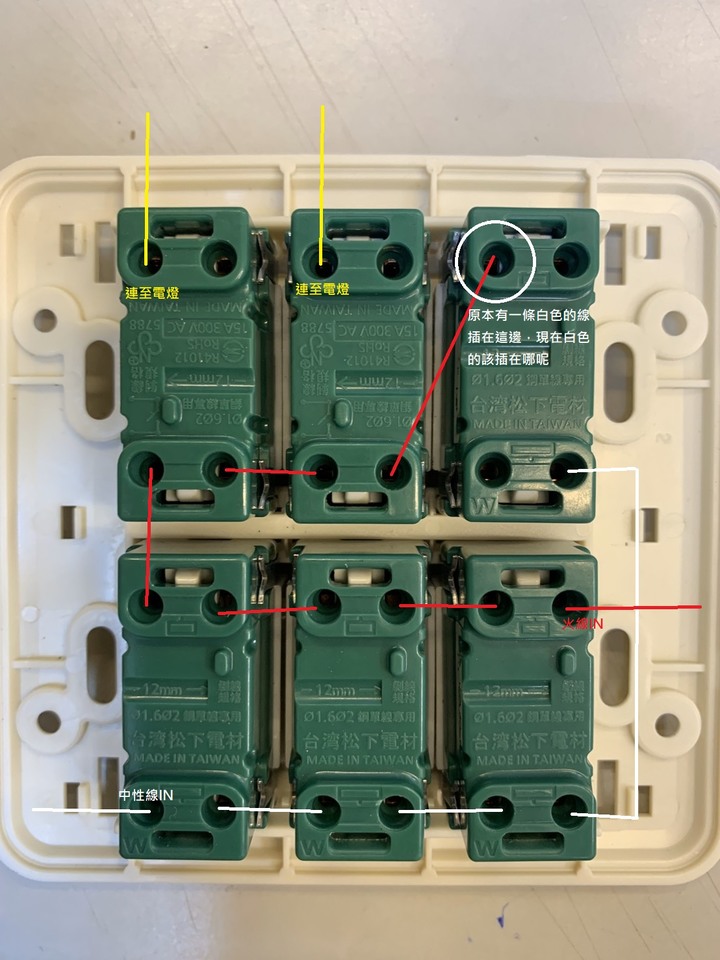

chansep2 wrote:
最好設定在紅白線IN的第一個位置

謝謝
可我接出去電燈的部分有兩條紅的一條白的
白的不知道該接哪裡

atrust

atrust
個人積分：621分
文章編號：79202227

621分

8樓

2020-09-25 15:08

nbrobert1 wrote:
我也不清楚，我把原本(恕刪)

你可能要把原本接的照片貼上來才曉得

nbrobert1

nbrobert1
個人積分：0分
文章編號：79202414

0分

樓主

2020-09-25 15:21

atrust wrote:
你可能要把原本接的照(恕刪)

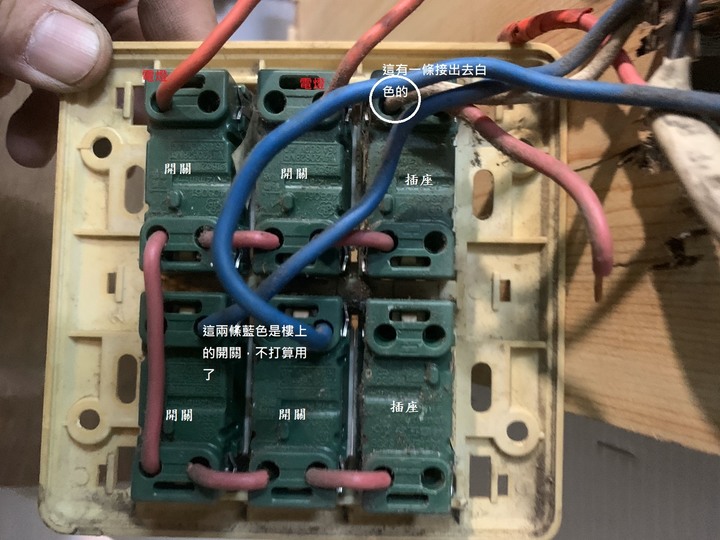

這是原本舊的(源頭的火線及中性線已經拔掉)
白色圈起來的部分有個出去到牆壁裡的線(現在弄新的，不知道白色的線該插在哪)
藍色的線是二樓的，已經沒有必要使用了

atrust

atrust
個人積分：621分
文章編號：79202696

621分

10樓

2020-09-25 15:42

原本的接法
如果遮擋住的地方沒猜錯的話
白色那條是水線來源
然後他再用旁邊的紅線跨到另一個插座的水線
那你的火線來源是哪條呢?
樓上大大跟你第二張畫的圖沒有問題了
只是要提醒一下要用驗電筆測清楚你哪條來源是水哪條是火
