想請教各位大大

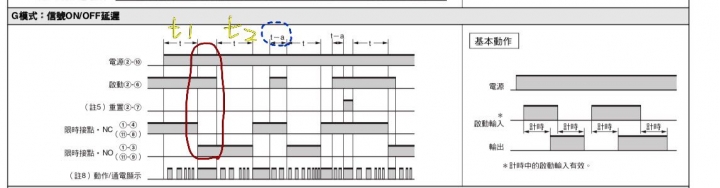

1.紅色圈起來的重疊區段，要怎麼解釋啊
2.黃色標示的t1t2,是不是可以設定兩種時間
3.t-a是什麼意思呀

2020-02-23 22:04 發佈

文章關鍵字計時器紅色圈重疊區段意思 t1t2 黃色原理

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：76597508

2514分

2樓

2020-02-23 23:31

阿浩0218 wrote:
1.紅色圈起來的重疊區段，要怎麼解釋啊
2.黃色標示的t1t2,是不是可以設定兩種時間
3.t-a是什麼意思呀

1. 要讓計時器正常工作，電源就必須一直保持有電狀態，2-6是啟動輸入並不是輸出，所以沒有和a,b接點輸出重疊的問題。
2. t就是設定時間，只能設定一種時間，所以沒有t1,t2的存在。
3. t-a表示設定時間以內。

這些資訊在omron規格書第14頁都有說明。

這個TIMER動作簡單來說就是延時ON也延時OFF，延時當中可以輸入RESET讓延時歸零重新計時。

阿浩0218

阿浩0218
個人積分：0分
文章編號：76597625

0分

樓主

2020-02-23 23:43

感謝大大指導，我原始圖框的不清楚，抱歉！
是這個紅色框框重疊的意思怎解釋呢～

ysc_kyy wrote:

1. 要讓計時器...(恕刪)

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：76597696

2514分

4樓

2020-02-23 23:52

阿浩0218 wrote:
感謝大大指導，我原始(恕刪)

您原本畫的可以看清楚，您為何一直用重疊來形容？
那裏就是要說明，當啟動ON超過t時間的狀態，當啟動ON到達 t 時間時輸出動作(這是延時ON)，此時啟動繼續ON一段時間之後OFF，輸出將在 t 時間之後OFF(這是延時OFF)。

啟動是輸入點並不是計時器控制的，ON-OFF任何時間長度都有可能。

阿浩0218

阿浩0218
個人積分：0分
文章編號：76597915

0分

樓主

2020-02-24 0:11

感謝耐心大大指導，再請教一下：
是不是第一次啟動訊號後，經過t秒後，接點就會復歸了；之後再作動的話一樣要給他啟動訊號
；這樣理解對嗎？

ysc_kyy wrote:

您原本畫的可以看清...(恕刪)

ysc_kyy

ysc_kyy
個人積分：2514分
文章編號：76597964

2514分

6樓

2020-02-24 0:16

阿浩0218 wrote:
感謝耐心大大指導，再(恕刪)

復歸通常是指回到原始狀態，通常是指OFF，要持續動作當然需要給啟動輸入信號。

不必想得太複雜，很單純就是啟動ON t 時間之後輸出a接點ON，啟動OFF t時間後輸出a接點OFF，輸出b接點狀態跟a接點相反。

阿浩0218

阿浩0218
個人積分：0分
文章編號：76598002

0分

樓主

2020-02-24 0:20

明白了，感謝大大！

ysc_kyy wrote:

復歸通常是指回到原...(恕刪)
