智能開關安裝問題請教

s_turtle
個人積分：52分
文章編號：76222809

52分

樓主

2020-01-19 16:26

各位先進

最近我想要將陽台與客廰相互連結的雙開、雙切改為智慧開關

目前正在考慮買易微聯或是綠米 Aqara 智能開關

主要的做法是將雙切面對陽台的開關改成智能雙開的開關

廢掉客廰這一端的開關蓋上盲蓋

開關的照片如下

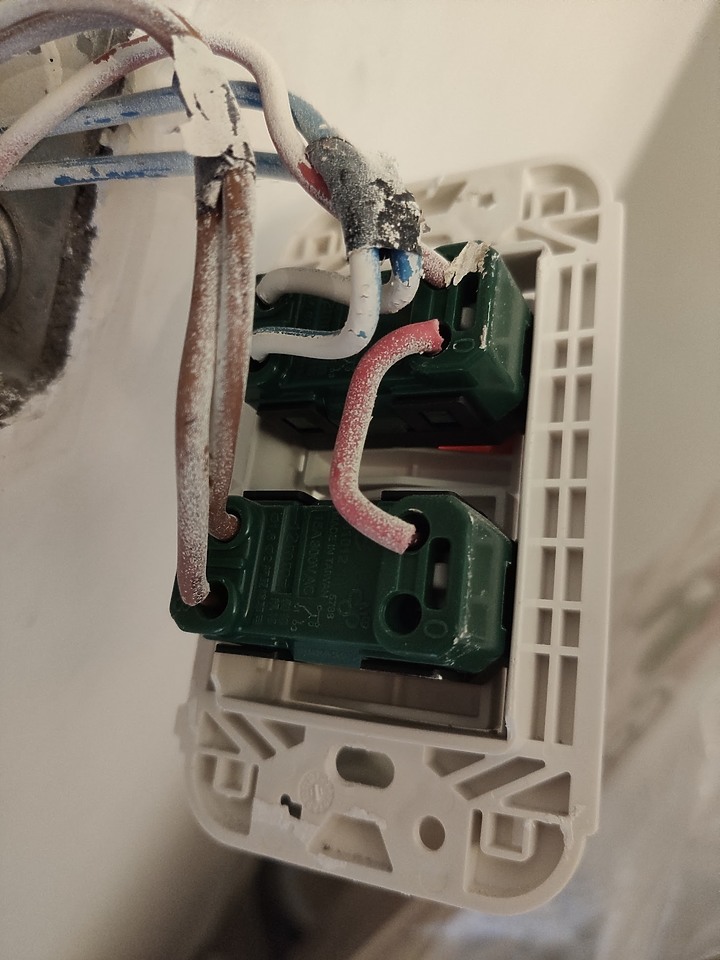

陽台端
智能開關安裝問題請教

客廰端

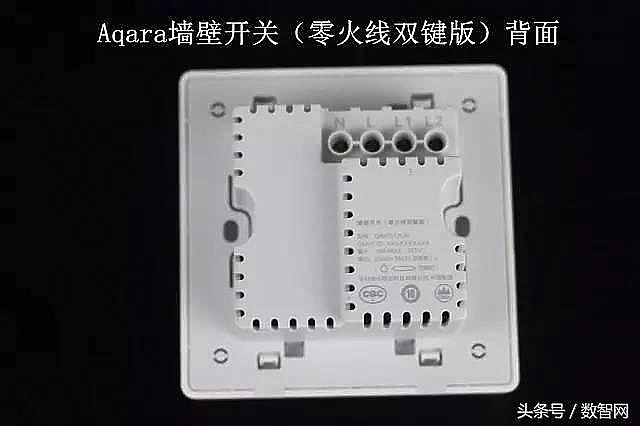

以綠米為例

我該怎麼接線呢?

目前看起來 0 的部份上開為藍線下開為紅線

1 跟 3 是上開接了兩條紅線下開接了兩條藍線

我是否要將 0 的火線藍加紅串在一起接到綠米的 L

然後測試客廰端的雙切打開時 1 跟 3 的上下的藍紅線那一根有電

將有電的線接到 L1 和 L2

中性線我會從下方插座分接一條出來接到 N

我這樣的接法是否正確呢?

請各位不吝賜教

謝謝!!

2020-01-19 16:26 發佈

文章關鍵字智能開關問題智慧開關開關陽台智能客廰綠米微聯 Aqara

lilyyang0326

lilyyang0326
個人積分：1130分
文章編號：76223300

1130分

2樓

2020-01-19 17:33

s_turtle wrote:
各位先進

最近我想...(恕刪)

大陸開關暗盒跟台灣規格不一樣喔，要買先動土木換暗盒，如果不是有水電底建議還是委外水電行處理吧

s_turtle

s_turtle
個人積分：52分
文章編號：76223392

52分

樓主

2020-01-19 17:45

lilyyang0326 wrote:
大陸開關暗盒跟台灣規(恕刪)

謝謝提醒

我也有注意到這件事

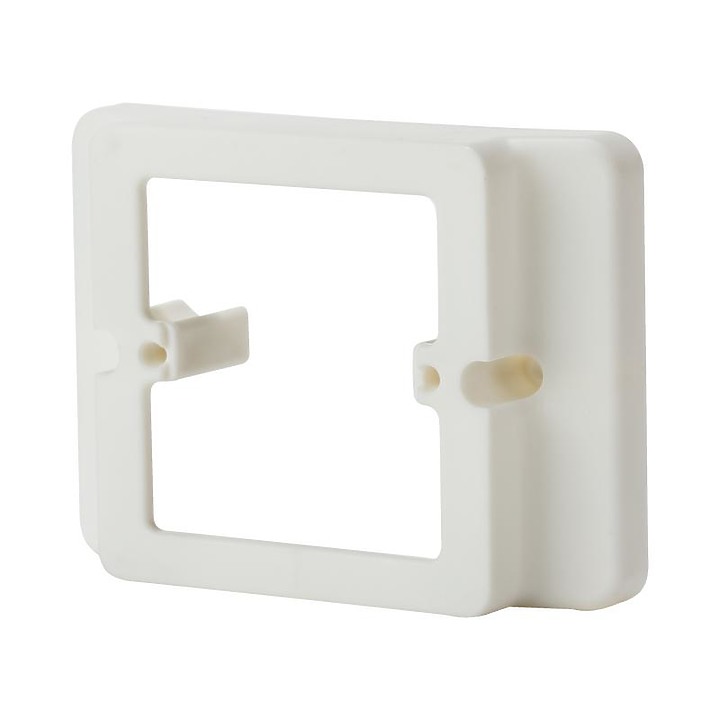

所以應該會購買 118 轉 86 的蓋板

點我看大圖

不過還是希望在我計畫的這段時間

綠米可以推出預計在美國上市的 120 款

這樣就比較美觀了

luffy41731

luffy41731
個人積分：120分
文章編號：76320247

120分

4樓

2020-01-29 23:48

目前看起來 0 的部份上開為藍線下開為紅線
陽台端0的部分, 藍線與紅線應該都是燈線, 分別會接到兩盞燈去
示意圖如下
點我看大圖

1 跟 3 是上開接了兩條紅線下開接了兩條藍線

我是否要將 0 的火線藍加紅串在一起接到綠米的 L
這兩條線都是燈線, 若串在一起, 等於把兩盞燈連在一起了
在兩條應該要分別接到L1, L2

然後測試客廰端的雙切打開時 1 跟 3 的上下的藍紅線那一根有電
此時有電的那兩根是火線(110V)

將有電的線接到 L1 和 L2
把兩根串在一起, 接到Ｌ

以上是我的理解, 若有錯誤歡迎指正
另外記得注意安全~

若想更了解智慧開關如何接線, 可以參考
智慧開關選購教學！安裝前你需要先瞭解開關是如何配線的一文
