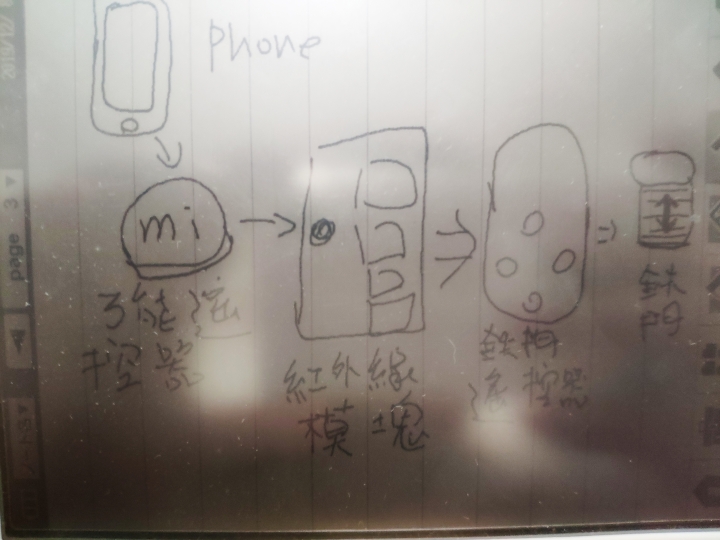

剛從上一個公司離開，最近在家休息一陣子，每次開車出門帶一大串鑰匙一直覺得很不方便，開始動起改造車庫捲簾門的念頭，這次改造概念如下

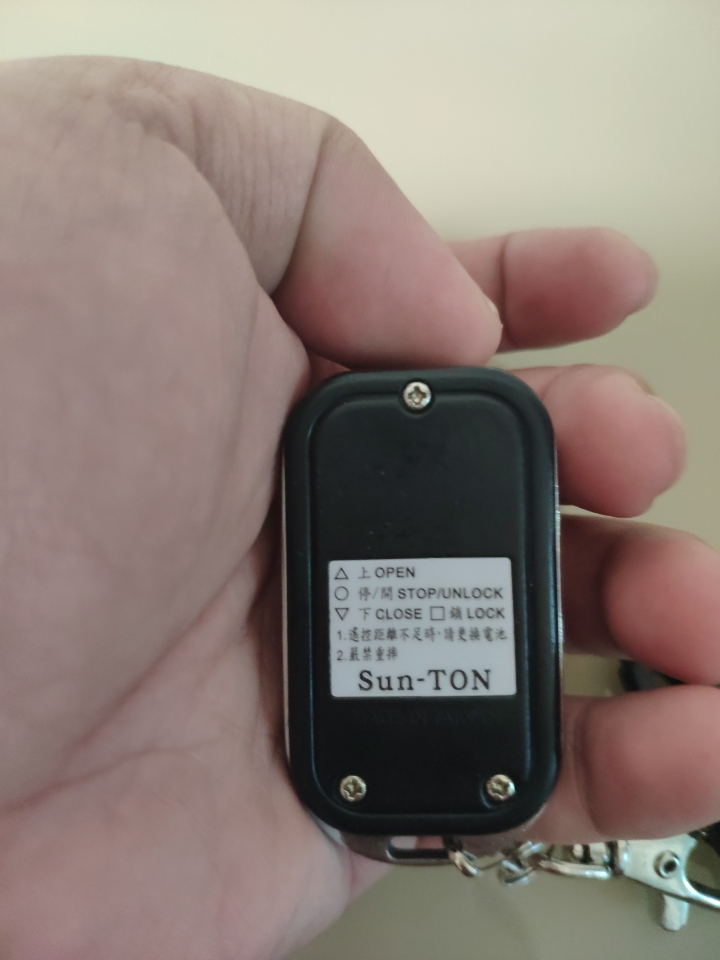

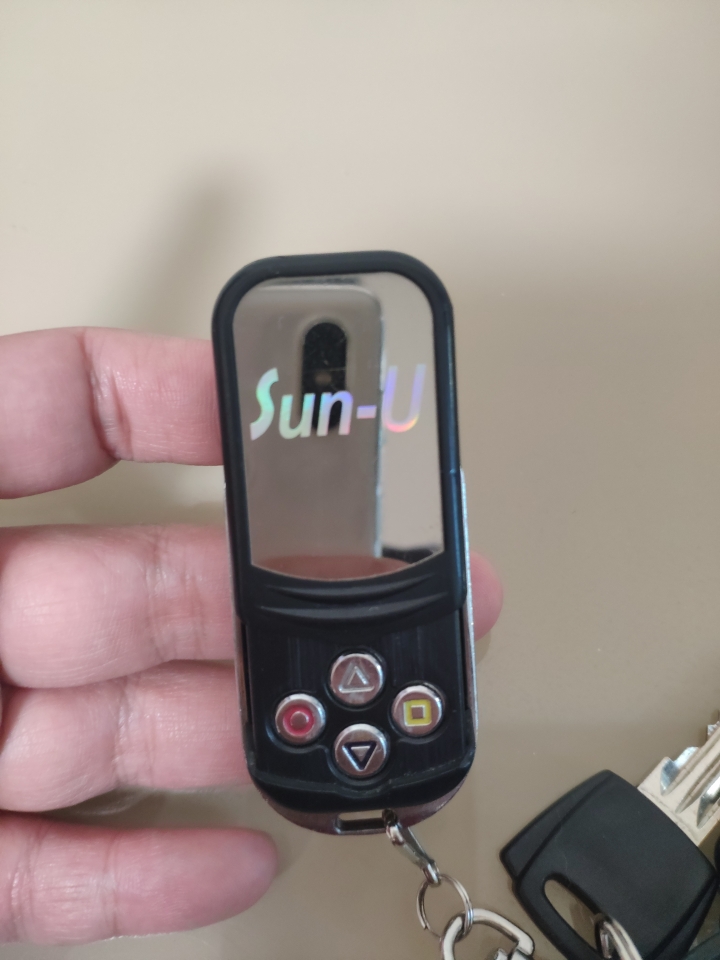

捲簾鐵門遙控器本體（有四個按鈕，紅外線模塊也要選用四顆電磁閥的）

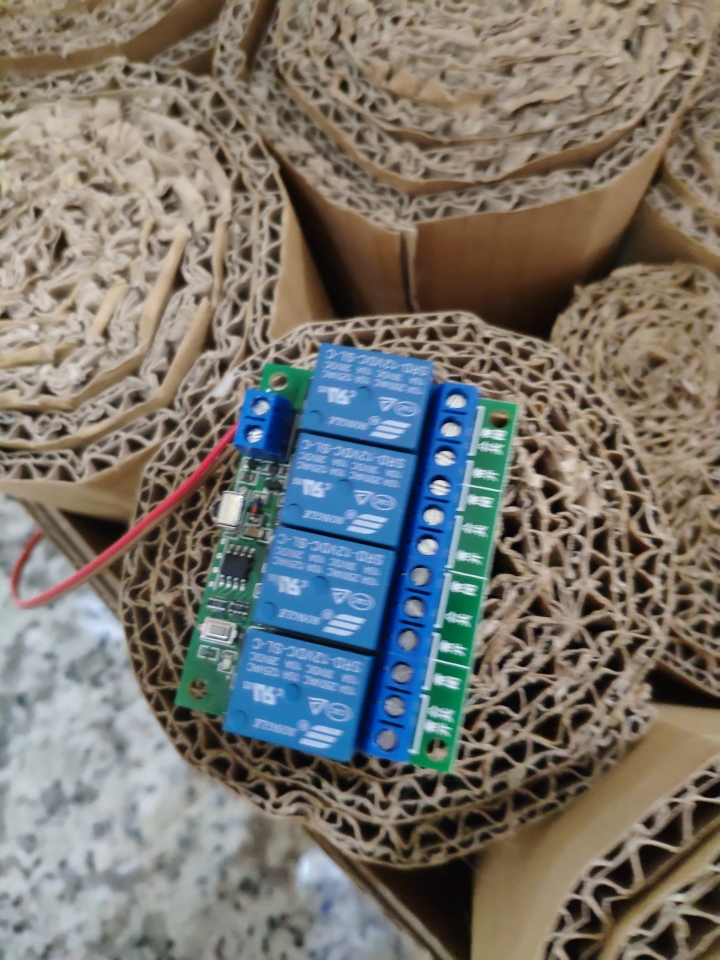

紅外線模塊（紅外線訊號去控制電磁閥）
其他手機跟米家萬能遙控器就不再多介紹了
改造開始，首先先把鐵門遙控器給他脫光光

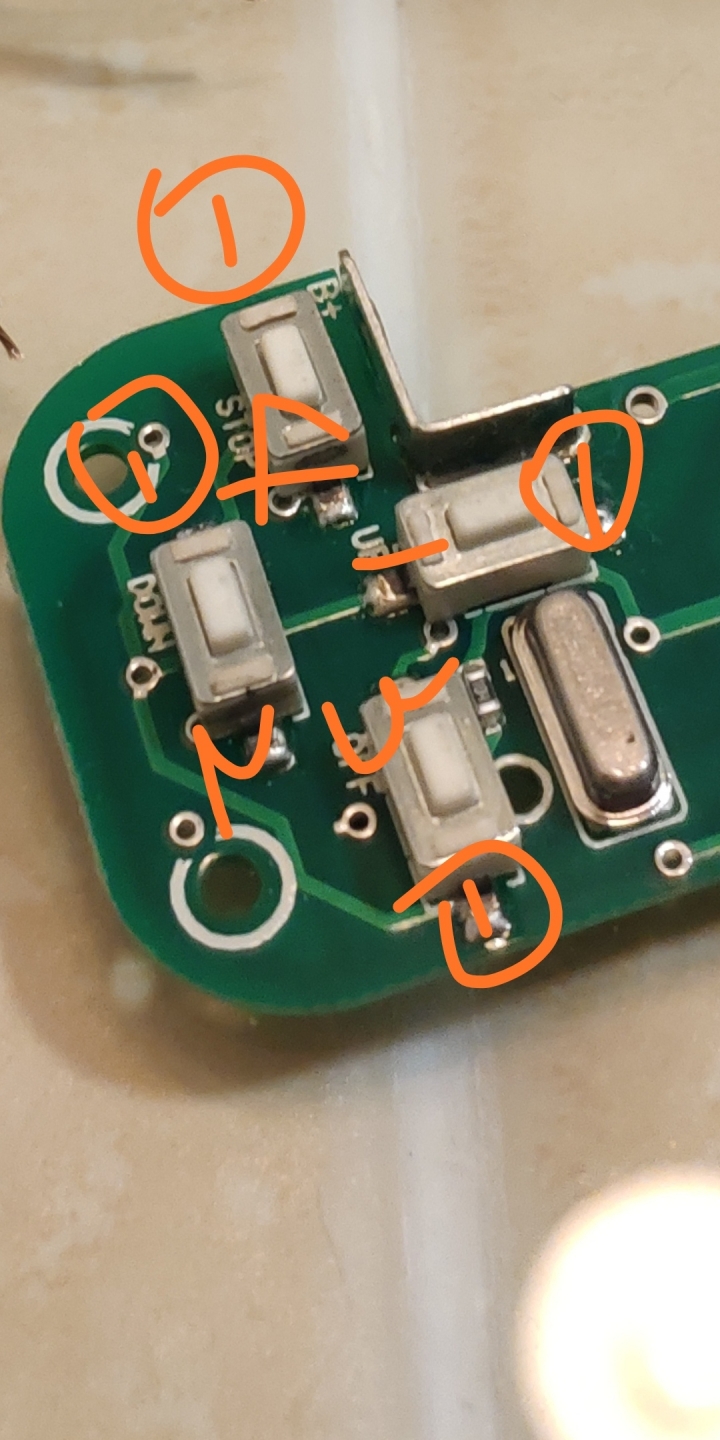

用三用點表，確認一下接點訊號，每顆按鈕都有一條共用線，加上每個按鈕自身訊號，共5條線

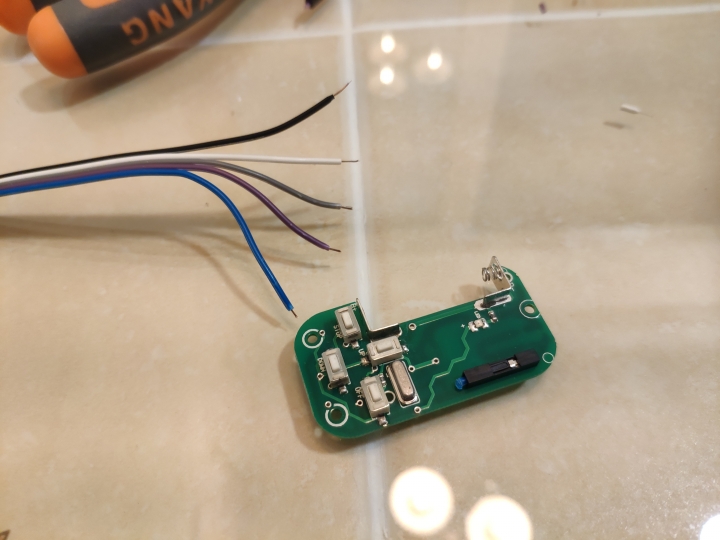

把訊號線焊上遙控器按鈕（藍：UP；紫：DOWN；灰：Lock；白：stop；黑：共用線）

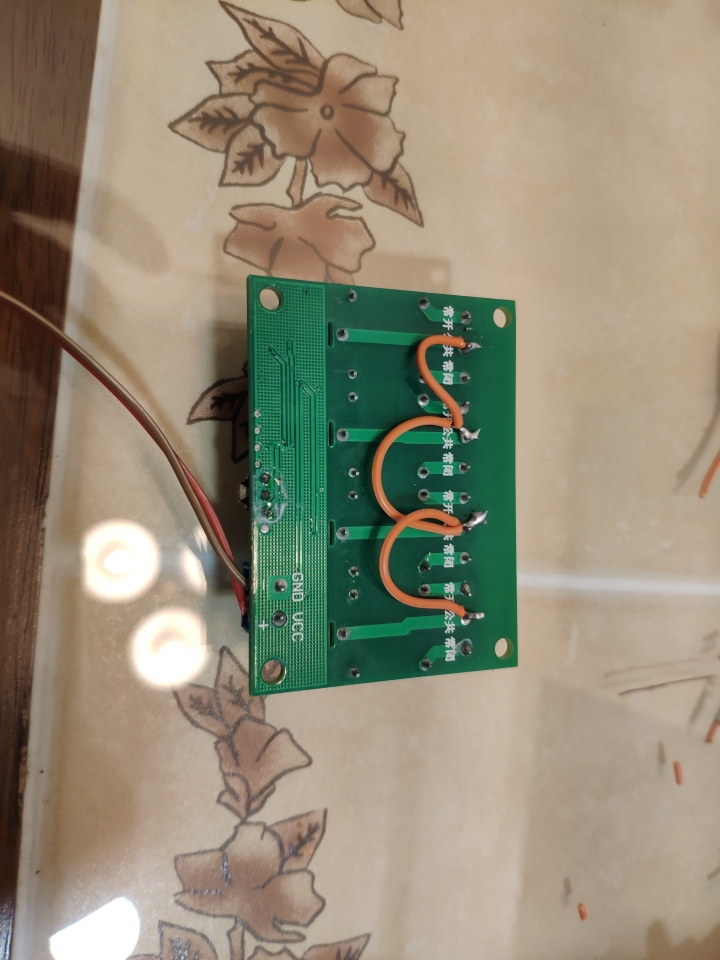

再來由於四個按鈕有共用線，想簡化紅外線模塊接線，先把模塊電磁閥的com，全部接在一起

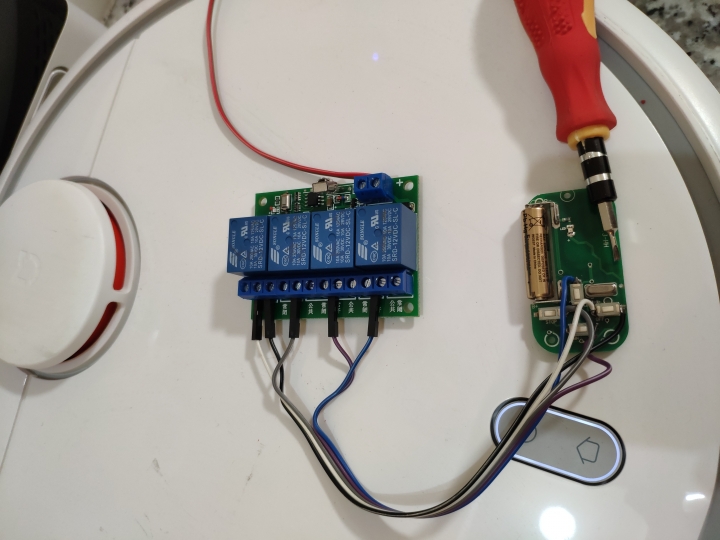

遙控器用模塊合體（模塊電源是吃我家對講機12V的電源）
再來進行模塊訓練，設定說明如下兩圖

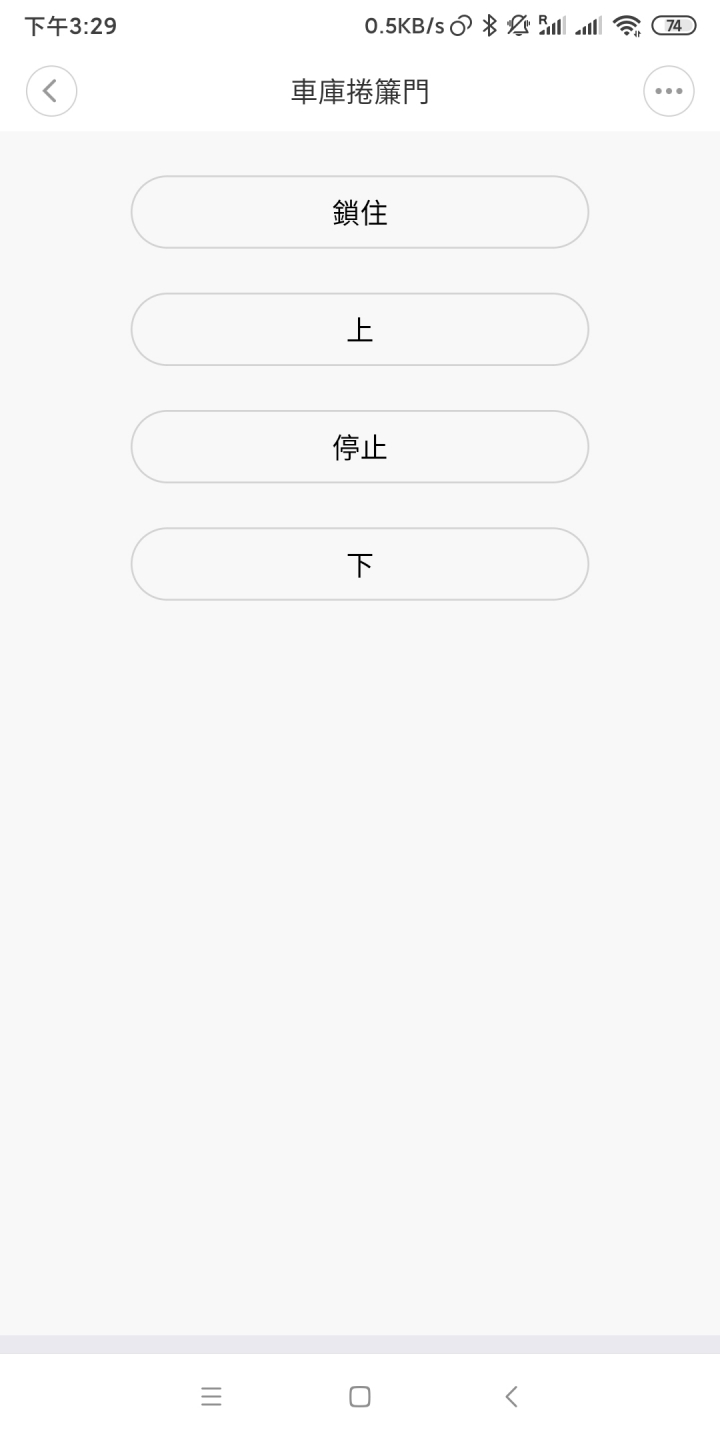

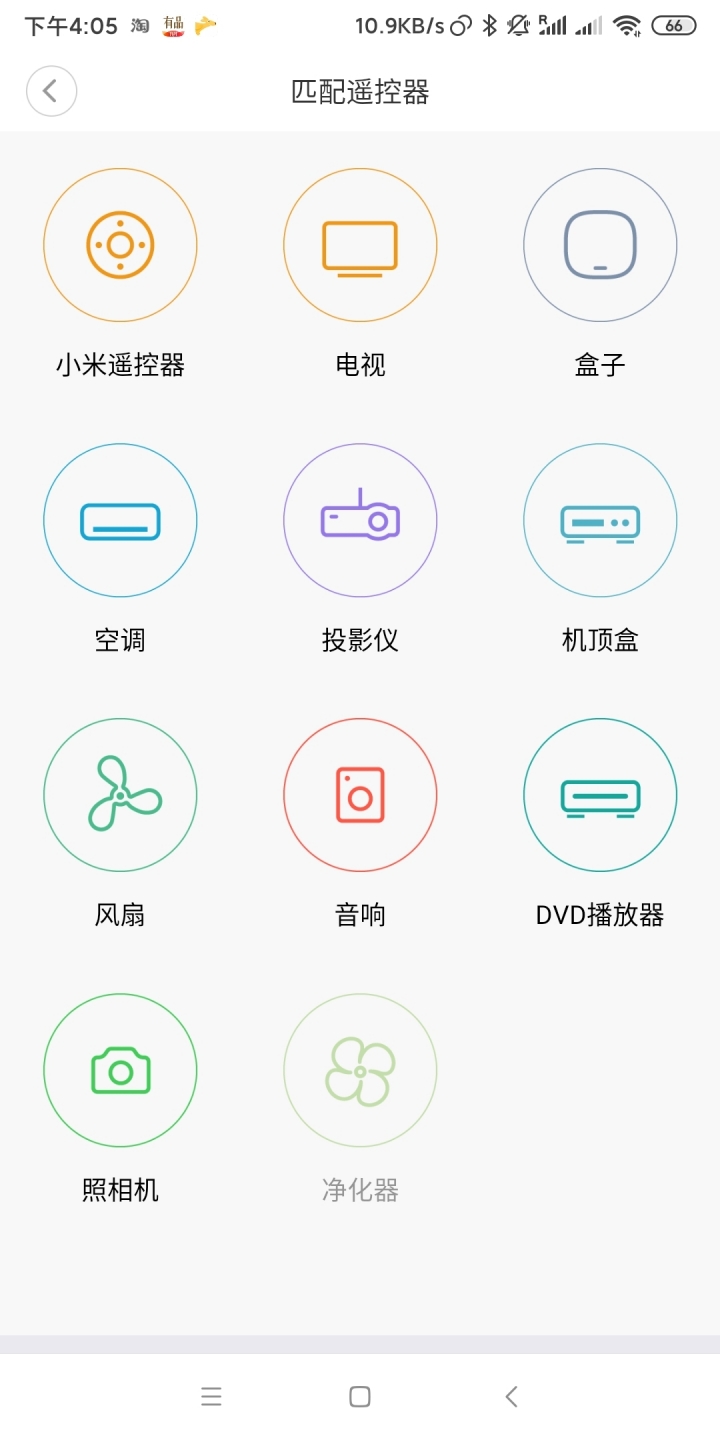

先在米家萬能遙控器隨便選一個不會跟家裡任何遙控器重複的遙控器設定
我這裡是自己訓練一個跟家裡電器沒有衝突的
再來進行初步連動測試
測試完成大概安裝固定一下，安裝位置要在萬能遙控器能控制範圍內
再來到車庫實測

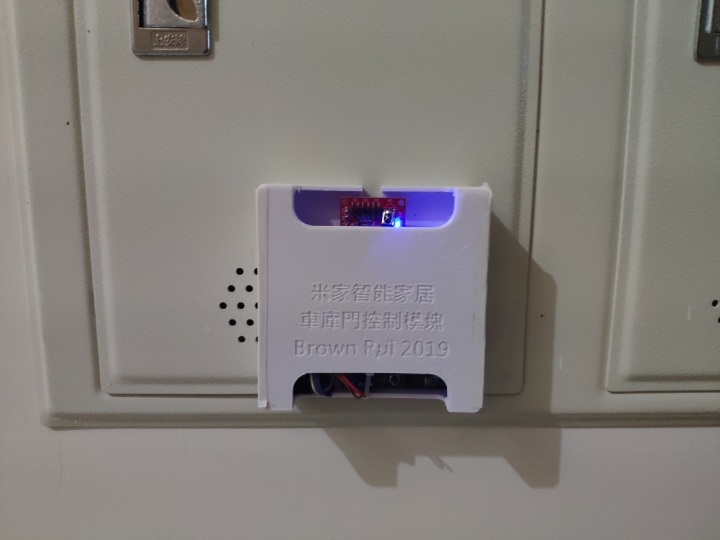

最終利用3D打印機，替模塊打印個家
以上打完收工，下一步再買DC to DC模塊，再把鐵門遙控器電池去掉，感謝收看！
