米家智能開關卡關求助

求助各位專業版大
小弟關注小米智能已一年多時間,就在今年年初購屋後置入了小米開關,希望能透過智能帶來生活上的便利,但不才的我卡關,安裝智能開關時遇到了自己無法解決的問題,當初購入時在網路上爬一下文章,知道小米智能開關分成 “單火版“與“零火版”,新建案基本電的配置都會有中線,以下是自已的認知”零火版有中線“,一般L接火線,N接中線,L1開關,於是當交屋後,幻想者當車子進到車庫後,車庫燈亮起,接者換鞋區及貳樓梯燈也亮起,當沈浸在這個美好的想像後,迫不及待的想要把智能開關裝上,卻是(事情果然不是傻人想的簡單),車庫開關換成單切(零火),換鞋區開關換成三切(零火),然後自己無法收拾的事情發生了,車庫的LED吸頂燈只有微微的燈光,換鞋區的三切開關也無法控制車庫燈,但車庫開關一但關閉,連換鞋區的燈也全滅不知是小弟單火與零火的認知錯誤買錯嗎,還請各位專業版大能夠替小弟指點解惑~小弟感激不盡
1F 車庫燈
米家智能開關卡關求助

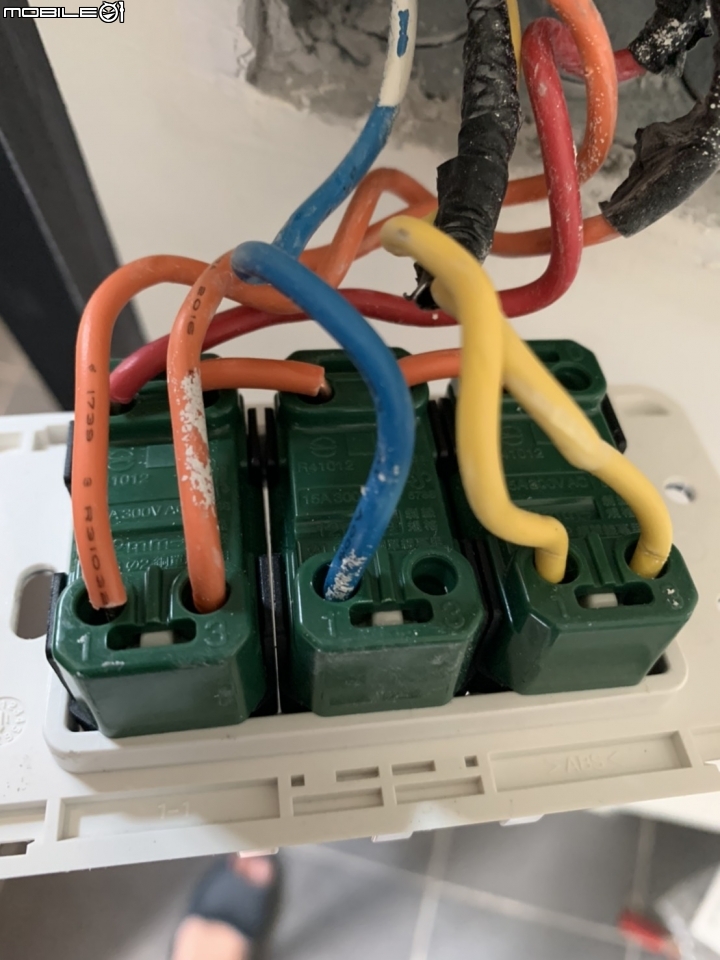

1F 換鞋區
米家智能開關卡關求助
2019-11-03 9:00 發佈
聽起來你的車庫燈是雙切(有兩個地方的開關同時控制同一盞燈)
如果是這樣的話就要買對應的雙切智慧開關,
單切智慧開關無法支援雙切傳統開關。

上圖的兩條橘線應該都是來回線,
黑色那條是火線or燈線其中一條,
還有一條白色的中性線在牆壁裡面,
這樣總共4條線,
不確定你車庫燈那個智慧開關是怎麼接線的,

如果有智慧開關的接孔圖會更好判斷

智慧開關接線教學可以參考
智慧開關選購教學!安裝前你需要先瞭解開關是如何配線的
luffy41731 wrote:
聽起來你的車庫燈是雙...(恕刪)

感謝版大我在研究一下
你這看起來沒有零線(N)啊?
應該要用單火版的吧
小丹 wrote:
求助各位專業版大小弟...(恕刪)


第一張圖(1F車庫燈),開關是"雙切開關",另一個不知道是在哪裡?

第二張圖(1F換鞋區),開關3個都是"雙切開關"
不過中間那個似乎是當成單切使用
最好是將各個(左至右)控制哪個燈標示一下,這樣較好判斷及建議

===== 以下純猜測,參考 =====
我的判斷
左邊第一個開關也是控制"車庫燈",紅色線是進入的火線,二條橘色線接第一張圖的開關
第一張圖的黑色線,接至電燈完成迴圈(電燈另有一條中性線直接接入)

第二張圖中間開關應該是換鞋區的燈(單切),換鞋電燈另有一條中性線接入
第二張圖右邊開關是樓梯燈的雙切開關,二條黃色線接至另一個雙切開關
=========================
偶爾看看 wrote:
你這看起來沒有零線(N...(恕刪)

感謝版大,是要單火版無誤,已令購入等貨到了
