[分享] 來自法國的 legrand 獨立電源 新增安裝完成圖

最近天氣實在是越來越熱了,無奈家中30年的老房子,當初並沒有配220v的電,想換裝分離式冷氣,只好自己再從樓下總電箱自己拉電源,但是拉上來要加裝無熔絲開關怎麼辦?
直接裸露裝在牆上?---------太醜了吧
外面材料行買個小時配電箱?-------好像也沒有什麼質感
就是煩惱時----------在朋友的公司給我發現了今天要介紹的好物 legrand Plexo配電箱
規格:
透明面版
防水等級:IP 55
可容納2+1個 MCB(無熔絲開關)

跟香煙比 沒有很大喔


驗明正身 legradn


防水等級IP55 低壓用AC400V

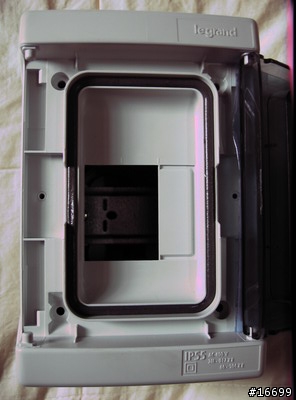

打開透明外蓋(應該是帶藍色的,只是相機快掛了照出來很差)

周圍有防水墊圈

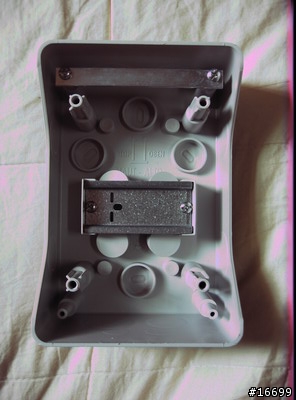

拿起上蓋(裡面有一個鋼軌裝MCB用及4個鎖在牆上的孔)

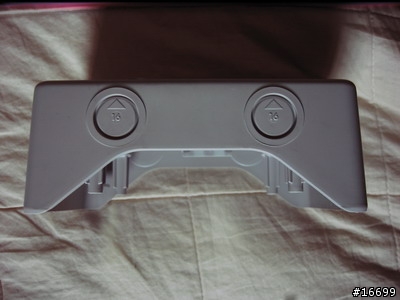

側面(兩個16的快開孔方便進線使用,左右兩邊都有)

頂部((1個16與21的快開孔方便進線使用,上下兩邊都有)

背部


螺絲孔塞


1P 16A 6KA MCB

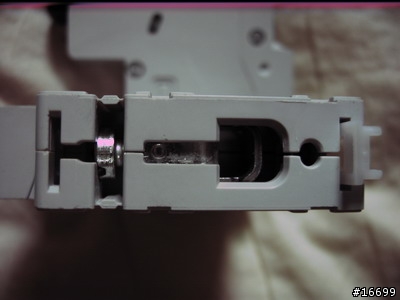

不是一般用鎖的喔




2P 16A 6KA


裝上2P MCB


可再裝上1P MCB(不過前蓋版的檔版要拆掉喔)


裝上前蓋版



------------------------------------------------------------------------

5/3日今天終於有時間把獨立電源安裝完成



先在牆上標出要鑽孔的位置


裝上盒接頭,底下為從樓下拉上來的金屬軟管:使用xlpe 3.5平方的5.5線剛好用完
不過xlpe 3.5的可耐到40A 夠用了
(安裝過程因為,兒子一直在旁幫倒忙故沒有時間拍攝)


旁邊拉出兩條回路,都是110V,


獨立電源盒1,使用醫療級插座


獨立電源盒2,使用醫療級插座(給電腦專用)


原本新拉出獨立電源給院子裡的洗衣機和到樓上獨立電源使用(不過老妹買太大台了,放下去家裡小院子開門會檔住,)


從總電源拉220V到20AMCB,有預留一個10A的MCB,10A legrand MCB加漏電斷路原來要給洗衣機用


1F外箱圖,此外箱防水等級IP66


30年以上老房子,已經被不知名水電工亂接一堆,故不敢亂改
就是這樣只要我一開冷氣加上老妹開冷氣,電鍋再按下,一定跳電
應該是把我樓下和樓上的電都接同一回路NFB吧(廚房有改建過)
