開關線路問題

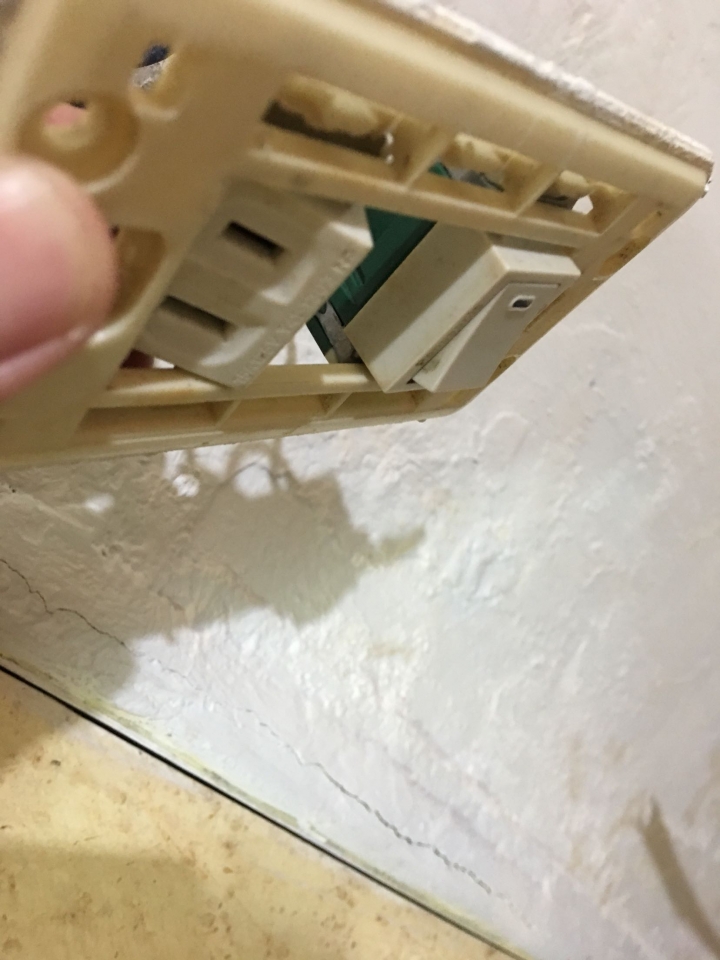

開關線路問題開關線路問題這是廁所開關線兩條出線圖1,很正常的功能裝上開關就可以正常開跟關,但是我想多裝一個插座,不知可不可以?還是必需在從裡面牽一條線出來?因為我很天真的想說一條接開關,一條接插座,然後開關跟插座在接一條連結圖2,結果這樣接法不行,只能開關正常,插座缺沒電,所以?我想請問是不是要從哪裡在接一條線過來才可以?懊惱中....
2019-05-26 15:13 發佈
對,您還要再拉一條線過來,您這樣接是無效的。

最快方式從您那個開關的電燈,拉另一條線,因為是通同一條管路,不要接錯條線,給插座使用。
孔只有兩條出來嗎,這樣可能接成開燈插座有電,但是會變串連很危險。請找水電,雖然天花板拉錯頂多燒一顆無熔絲,但你想挑戰嗎


要補一條白色線下來N相,這樣就有110V的電了。
你插座那邊藍色線要拔回去單切那邊。

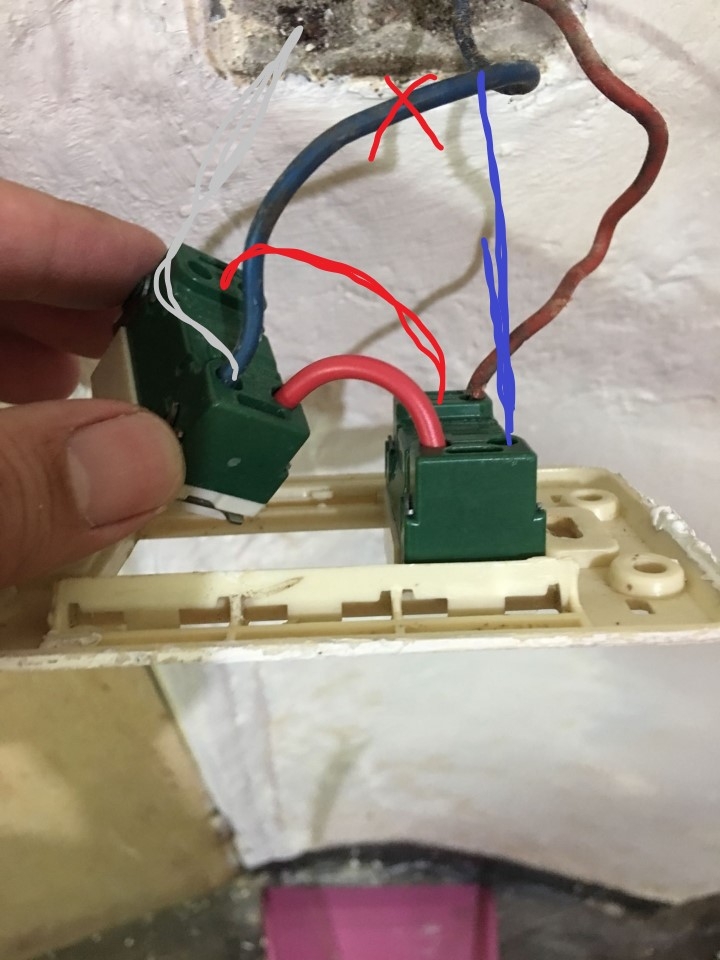

上面圖望把紅色改到下面這張才對
要補一條白色線下來N相,這樣就有110V的電了。
你插座那邊藍色線要拔回去單切那邊。
原來!要這樣接喔,現在只差一條白色N相線,只是不知要從哪裡拉?有版友建議從燈具拉比較快,但又怕拉錯,
謝謝,你們的教導,感激不盡。

啪啪go wrote:
原來!要這樣接喔,...(恕刪)


中性線w,水線,N
1.天花板
2.其他插座
3.配電箱的銅排接點
