請教LED mr16 戶外燈具配線

minijackq
個人積分：2分
文章編號：72865231

2分

樓主

2019-04-21 13:55

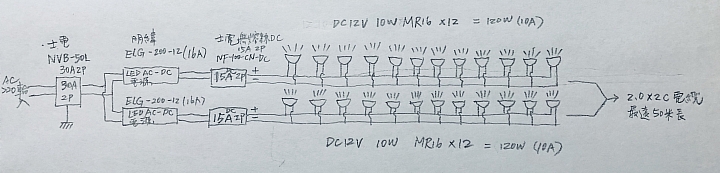

各位好，想請問一下，有下圖的戶外燈具配線，請問是合理的配法嗎？或是有沒有遺漏的地方？謝謝！

請教LED mr16 戶外燈具配線

請教LED mr16 戶外燈具配線

2019-04-21 13:55 發佈

文章關鍵字 LED mr16 戶外燈具配線配法下圖地方

minijackq
個人積分：2分
文章編號：72866779

2分

樓主

2019-04-21 16:33

如上圖，主要是此戶燈具會安裝在較潮溼的環境中，選擇DC12V提高安全性，重點在於是否可以在源頭以二組led電源(明緯ELG-200-12 16A）分別驅動MR16 10W燈源各12盞(120w x 2), 每回路前置一DC15A無熔絲開關，電線最遠長度一回路約50米左右，以2.0-2c電纜配線，降低壓降，請問以上配線設計是否合理，有沒有建議？

jackhung_web
個人積分：1569分
文章編號：72887476

1569分

3樓

2019-04-23 9:14

2.0mm電纜電阻是5.65 ohm/km，導線最大電流高達10A，
低壓並聯供電線損太大。

minijackq
個人積分：2分
文章編號：72898650

2分

樓主

2019-04-23 22:20

了解，我查到多芯電纜，2.0平方電阻約9.7-10歐姆，3.5平方電阻約5.24-5.54歐姆左右，如果維持50米末端電壓10v以上，那我加大一級到3.5mm平方線徑，理論上應該可行，如果有其他意見麻煩再回覆！謝謝。
