[求助]單向馬達用雙向鍘刀開關控制正反轉接線

chrocobo

chrocobo
個人積分：1001分
文章編號：72124583

1001分

樓主

2019-02-19 17:57

請問各位大大，因為第一次使用這種東西，所以不太明白接線方式，也不知道是否能用？所以上來問問看看這樣，謝謝了

單相110V馬達
已知XV、TU接線為逆轉
XU、TV接線為正轉

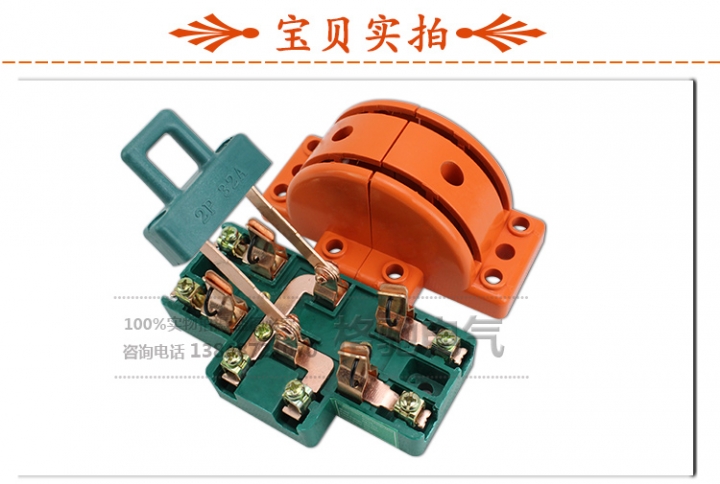

要如何使用雙向鍘刀頭開關來控制正反轉呢？接線方法為何？
麻煩各位大大了(也許這個不能用也說不定)
非常感謝各位大大!!

[求助]單向馬達用雙向鍘刀開關控制正反轉接線

2019-02-19 17:57 發佈

文章關鍵字鍘刀開關控制馬達轉接線大大東西接線方式 TU接線 TV接線鍘刀頭開關接線方法

翼之死神RF

翼之死神RF
個人積分：2276分
文章編號：72124858

2276分

2樓

2019-02-19 18:22

沒用過
不過5.6接線電源..
左側逆轉XV、TU接線...
右側正轉XU、TV接線.應該沒錯..

jk300

jk300
個人積分：5545分
文章編號：72126398

5545分

3樓

2019-02-19 21:00

chrocobo wrote:
請問各位大大，因為...(恕刪)

我也不明白~

單相110V馬達
已知XV、TU接線為逆轉
XU、TV接線為正轉

這有照片可以看嗎!?
甚至電源接到馬達的樣子!?

Eigen

Eigen
個人積分：18692分
文章編號：72128537

18692分

4樓

2019-02-20 0:44

先確定你的馬達能正反轉

假設馬達有 ab 兩線

a接L b接N 看轉向

然後再試 b接L a接N 轉向是不是會改變

然後用這個開關

將 L N 接在側邊

將 AB 各別接到兩側，不同邊

大概就是

A ---　--- B
B ---　--- A
　　NL

這樣的接法

Tick

Tick
個人積分：119分
文章編號：72128810

119分

5樓

2019-02-20 1:39

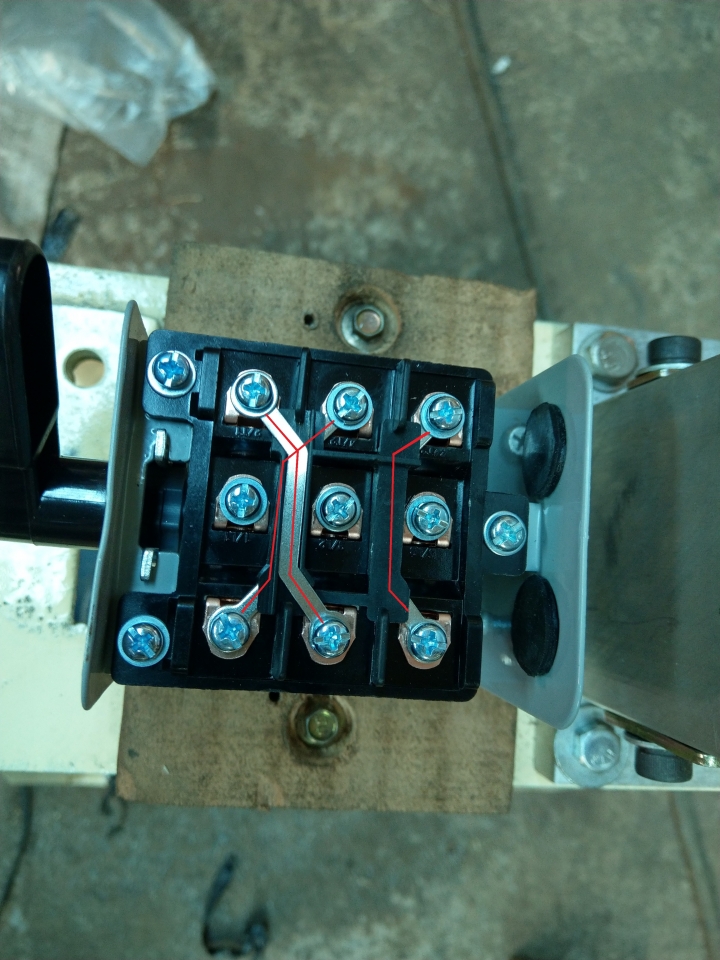

1. 你要買三相用的開關(9個接點), 才能連電源一起控制.
2. 不要用這種古老的閘刀開關(會有安全疑慮), 請買工業用正逆開關.
3. 你不懂這方面的知識, 安全問題, 不告訴你接法, 請找水電或電控人員.

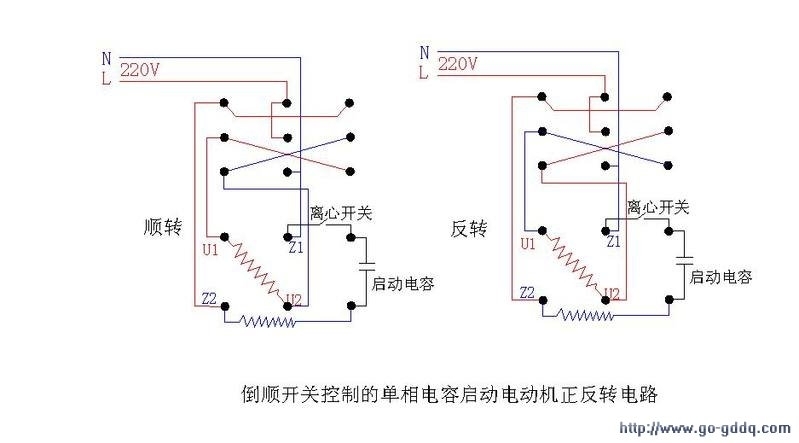

4. 若想了解切換原理, 可參考此網頁
https://www.google.com/search?q=%E6%AD%A3%E9%80%86%E8%BD%89+%E9%96%8B%E9%97%9C&newwindow=1&safe=off&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiWx476ncjgAhVVw4sBHVq6AhoQ_AUIDigB&biw=875&bih=794#imgrc=PTdJ8AOGnrHo8M:

chrocobo

chrocobo
個人積分：1001分
文章編號：72133302

1001分

樓主

2019-02-20 12:25

感謝上方大大告知。

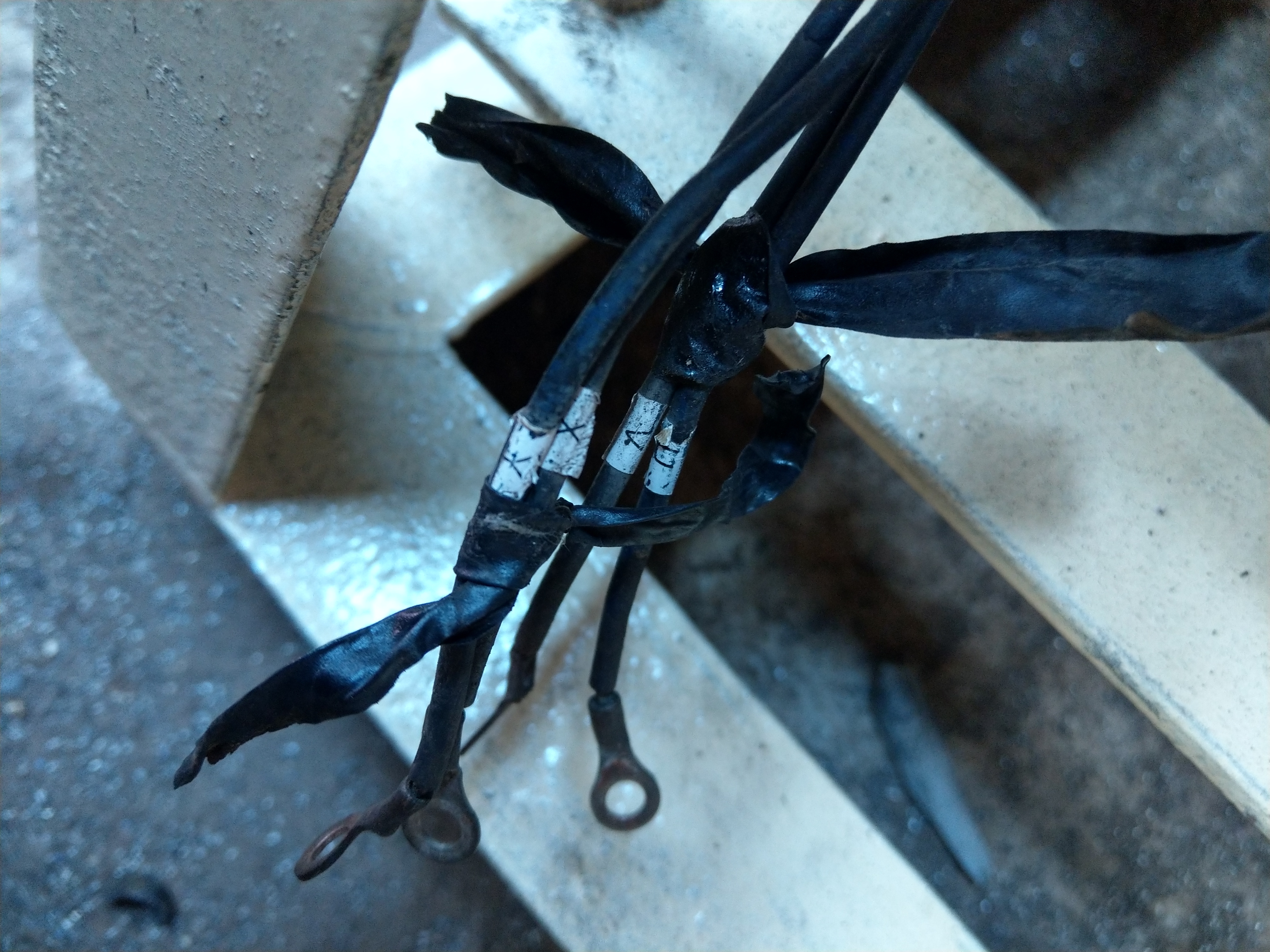

馬達只出4條線，(電容線沒出線)，所以只能控制一組線圈做正逆轉。
因為線的代號已經磨損不清所以用假設X、V、T、U這四條線
4條線上，(X、V一組)、(T、U)一組，接上110V為正轉
(X、U)一組、(T、V)一組為反轉。
用現有工具鍘刀開關(多餘零件)想說能否來切換正反轉。

我也知道用Tick大所說的三相開關一定可以達成這個需求。滾來滾去

因為不想再花多餘的錢了。馬達只有1/4而已。電流也沒很大。
如果只控制火線的話再配合鍘刀開關是否可以？
不想裝更多的東西(電磁接觸器等)

以上感謝大家!!如果真的不行就作罷了

jk300

jk300
個人積分：5545分
文章編號：72138499

5545分

7樓

2019-02-20 18:59

chrocobo wrote:
感謝上方大大告知。...(恕刪)

Tick

Tick
個人積分：119分
文章編號：72140113

119分

8樓

2019-02-20 21:34

jk300 wrote:
4條線,各接2條線出...(恕刪)

這樣接, 會放煙火哦~

chrocobo wrote:
感謝上方大大告知。
...(恕刪)

安全問題, 純敘述, 不給接線圖, 若看得懂, 表示你有能力處理; 看不懂, 請找水電或電控人員.

1. X/T 直接接電源(L/N)
2. U/V 接閘刀開關, 控制正反相(5/6接L/N, 1/4接U, 2/3接V)
3. L 串接電源開關
4. 閘刀需保持在正或反接觸點, 不能切在 OFF (需壓到底)
5. 要切換正反, 一定要先電源開關 OFF

PS: 閘刀開關接法, 可看網頁圖例 9 個點的下半部 6 個點接線.
