DAINICHIFW-3214SE02錯誤訊息維修

要看 完整版 請自行 Google ”完整煤油暖爐系統 + DAINICHI FW-3214S”

簡單的說,幾天前特別冷時,想把我的 DAINICHI FW-3214S
來出來點火,結果點不起來,最後有看到一點火光後就自動停機
出現 E02 錯誤,於是上網和 YOUTUBE 查查,發現很多人都
有這種狀況,E02 錯誤就是 點火點不起來停止,原因有三

1. 點火電極有問題 點火不良或不點火
2. 安全裝置有問題 啟動保護
3. 供油裝置或油有問題

首先先拆機,左右下方共兩顆螺絲轉開後,面版就能掀起來
大概分三大部分




(1). 左邊中間亮亮 燃燒室,煤油在裡面燃燒
(2). 右邊上面 電路板
(3). 右邊下面 化油器總成+電磁幫浦

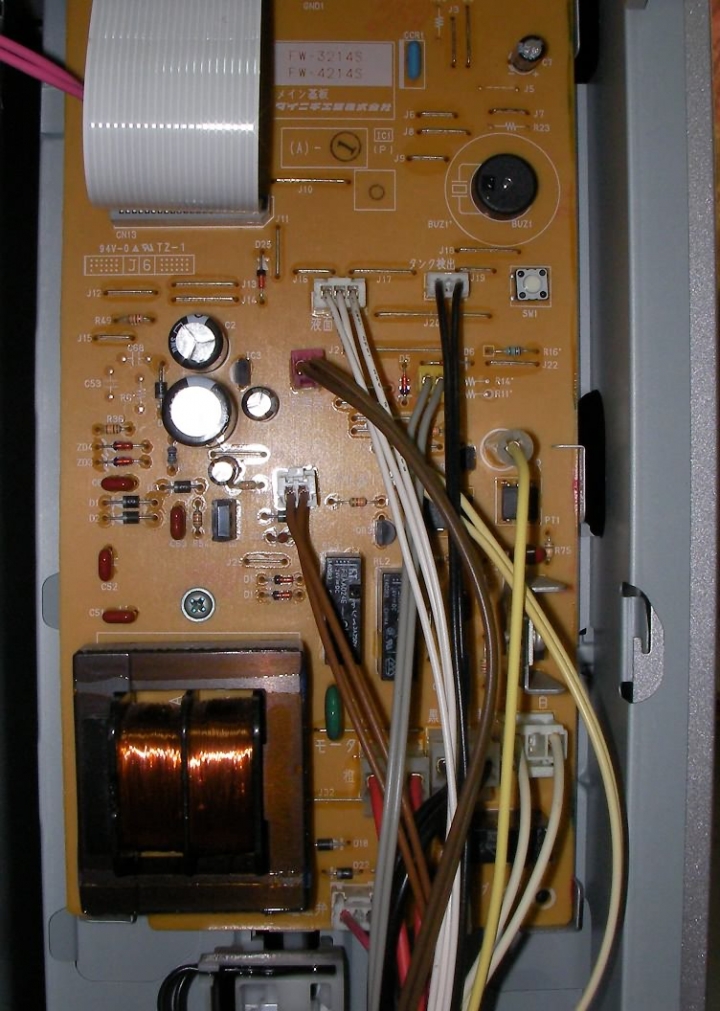

電路板特寫,那個插頭是控制什麼功能,寫的很清楚

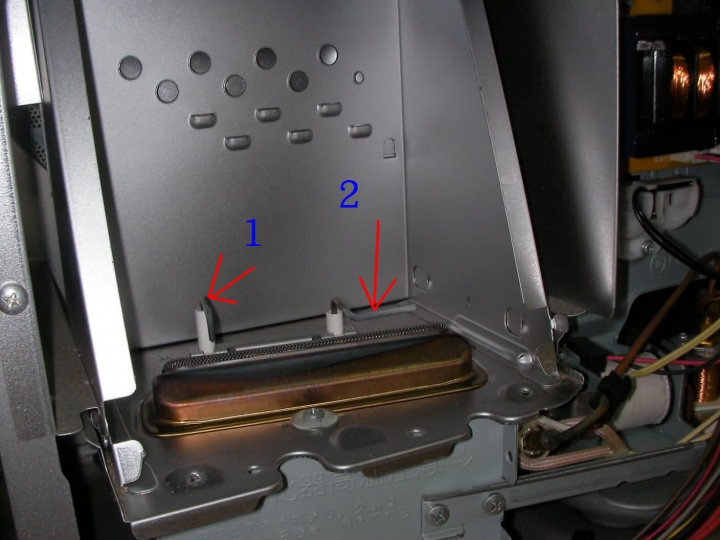

把燃燒室外蓋拆掉,可發現兩根 左邊 1 就是負責點火的,和機車火星塞一樣
會跳藍色火,跳到前面那個金屬網上,金屬網整體是個密閉棒狀峽谷造型的東西
化油器會把加熱汽化的煤油,噴到裡面來,再點火燒起來
2 則是 燃燒不完全的保護裝置

這兩根用久了,上面會積很多東西,導致運作不良而發生錯誤
用 砂紙 把上面沉積磨乾淨,就可以了



磨上面兩根時就覺得,挺乾淨的,應該不是它們的問題,結果裝回去狀況一樣

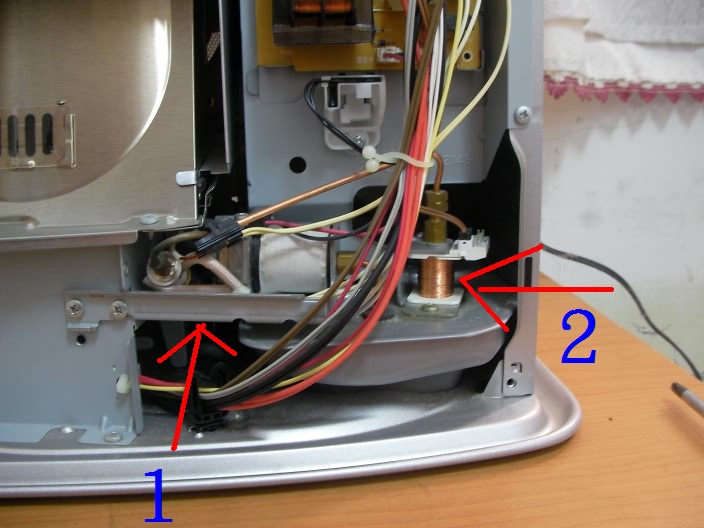

只好拆不想拆的化油器總成,就是 下圖 1
先放鬆兩根 10MM 固定油管,再放鬆左下方兩顆螺絲,拆掉三組配線插頭
就能請下來,不算困難,但要用心,特別是分解化油器時要特別小心
小零件頗多




可參考下面影片





....結果清完還是不行,點不起來,後來又瘋狂查資料,讓我發現一個超棒網頁

每個錯誤碼的解決步驟


怎麽量機器每個零件的好壞


零件手冊,不要懷疑 裡面還有每個零件的價格


然後照上面 E02 手冊下去一項項查,還量了幾個零件電阻值,零件應該都沒壞才對
後來忽然想起,分解化油器時,好像沒看到什麼 油,還有就是啟動時沒聽到油流進來
的撲撲撲聲,加上看了上面影片 狀況好像和我的一樣
於是決定拆了 2 電磁幫浦,只有兩顆螺絲,結果一顆頗難拆,找了回收達人處理

這個零件的原理就是讓 煤油用重量自然流入,開機時電磁閥會控制打開,讓煤油流
進加熱筒裡面汽化,由化油器噴出控制

分解時一定要小心,外觀看起來沒什麼,裡面到頗為細緻,小零件很多,有兩個閥門

通完這個後,FW-3214S 就重新復活啦,成功點起來了,入油撲撲撲聲也重新出現
