2孔換3孔插座時遇到的問題

tzoyiing

tzoyiing
個人積分：16分
文章編號：71436611

16分

樓主

2018-12-21 7:41

我用驗電筆量測，下面小孔是110V、上面大孔則是微電
舊2孔插座的中性線(W)空著沒接，然後原本的接法也是看的霧煞煞
請問換成新的3孔插座時，線要怎麼接呢？

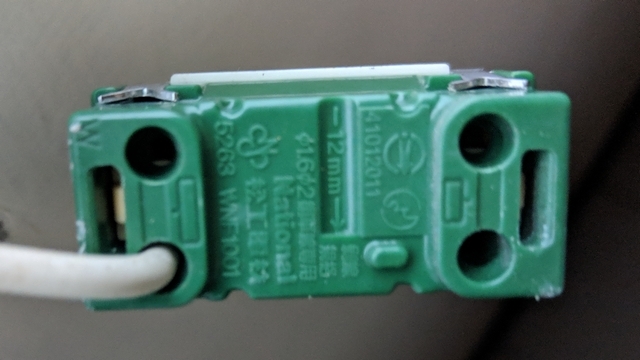

家裡舊的2孔插座是：松工電材 WNF1001

新買的3孔插座是：朝日電工 YMD-1002

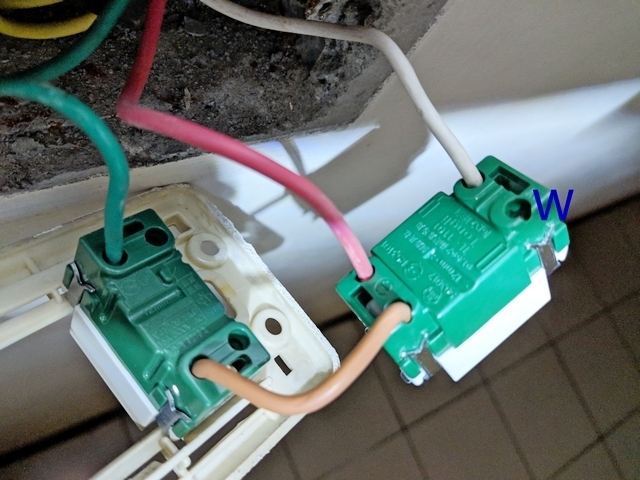

原本的接線方式

2018-12-21 7:41 發佈

文章關鍵字問題插座

jk300

jk300
個人積分：5535分
文章編號：71436795

5535分

2樓

2018-12-21 8:12

tzoyiing wrote:
我用驗電筆量測，下...(恕刪)

建議你直接買"二聯插座"

另外你要做怎樣要敘述清楚
現在是要改成一個插座三孔?
還是兩個插座?!1個2孔+一個三孔?

單個三孔插座,後面火線跟W,只有獨立一孔
接地線有2孔

simulink

simulink
個人積分：10分
文章編號：71436849

10分

3樓

2018-12-21 8:20

對呀，二聯最簡單

都改一樣的

七進七出修不完

七進七出修不完
個人積分：409分
文章編號：71437068

409分

4樓

2018-12-21 8:40

tzoyiing wrote:
我用驗電筆量測，下...(恕刪)

從你牆壁拉出來的線來看，應該只有三條線能用：紅色火線、白色地線(中性線)、綠色接地線

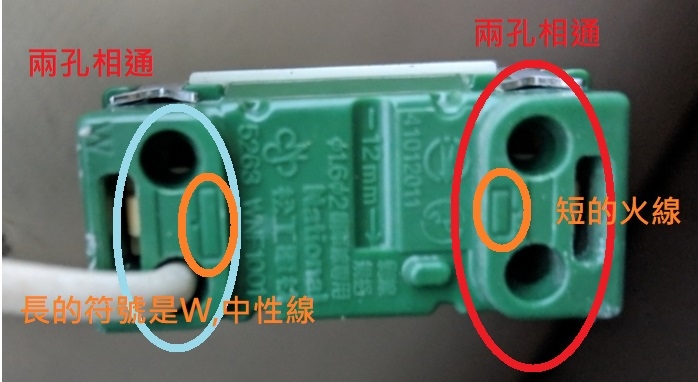

如果按照原本的二孔插座接法看來，圖三左邊那個插座，它把接地線當成中性線來用，棕色火線是紅色火線的延伸。因為電位差是110V，所以那樣接也能用，但正規的作法應該是像右邊插頭那邊，一個火線一個中性線(拿接地線當中性線來用並不是很妥當的作法)。

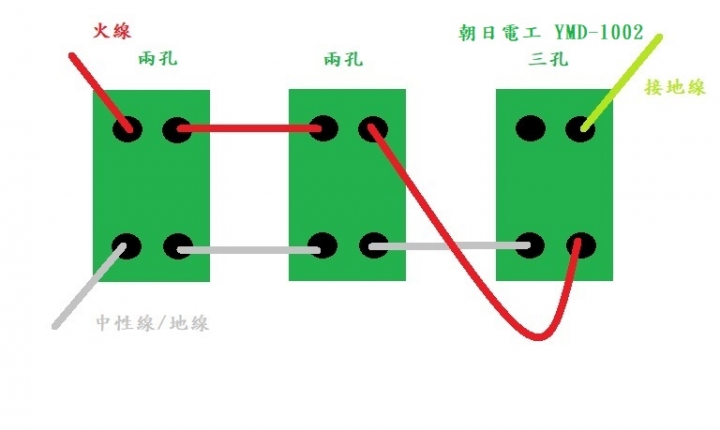

如果你打算保留原本的兩個二孔插座，只是想加一個三孔插座的話，可以考慮以下接法：

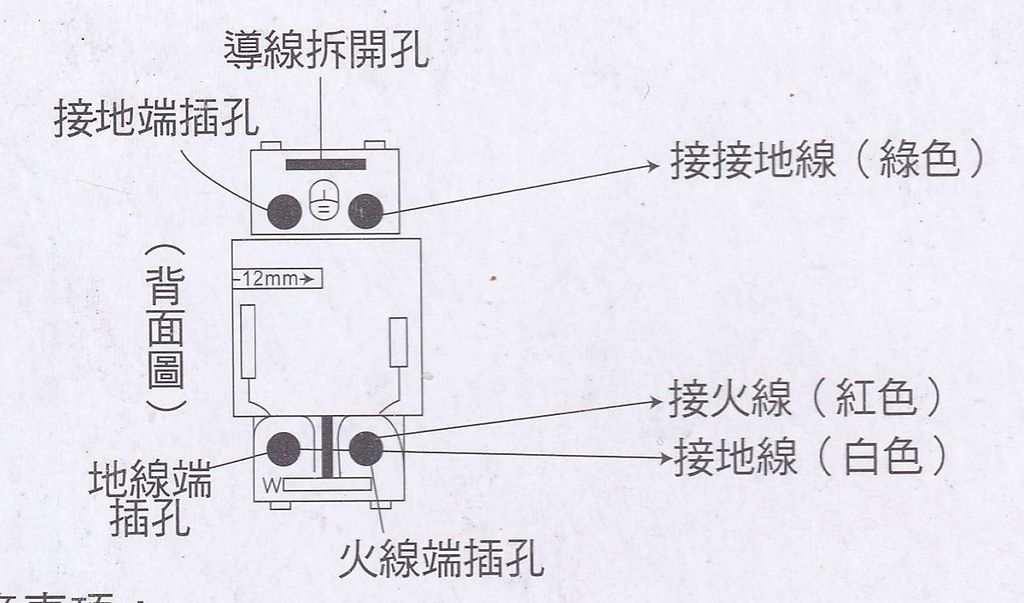

至於YMD-1002第四個孔的用途.....那是給你分接其他插頭的接地線，沒需求的話自然是用不到的。

如果沒多的線材可以拿來串接插座的話，買二聯插座是另一個解決方案....三條線按照他的標示接一接就搞定了

Hanker0912

Hanker0912
個人積分：931分
文章編號：71439431

931分

5樓

2018-12-21 11:22

tzoyiing wrote:
我用驗電筆量測，下...(恕刪)

我沒看錯的話你最後一張圖的火線怎麼接在接地?

如果真的是的話你現在只能先查線，確定一下紅線是不是被廠商拿去接地

tzoyiing

tzoyiing
個人積分：16分
文章編號：71439951

16分

樓主

2018-12-21 11:52

jk300 wrote:
建議你直接買'二聯...(恕刪)

七進七出修不完 wrote:
從你牆壁拉出來的線...(恕刪)

1. 我是想將原本「電燈開關＋2孔插座」中的「2孔插座」改換成「3孔插座」
因為事先沒留意有個電燈開關，所有提前買便的三組二聯插座全都不能用
沒辦法才又去單買個「3孔插座」來替換

2. 首先感謝兩位大大提供的詳細圖文解說 ^^
所以說我只要先將2孔插座的「短矩形」側紅色火線改接到電燈開關的棕色線旁邊插孔 (相通)
然後再將棕色線另一頭改接到新3孔插座的火線端插孔 (中性線 W 旁邊)
最後再把2孔插座的「長矩形」側白色線改接到新3孔插座的中性線 W 插孔
這樣的接法對嗎？！

hivsdky

hivsdky
個人積分：396分
文章編號：71440599

396分

7樓

2018-12-21 12:42

比起舊型，新型三孔火線中性線都無法直接並聯接隔壁，因為原本舊型背面預留並聯的兩個孔，在新型拿去讓接地線插了啦。所以乖乖買wago快速接頭，把火線與中性線各自在前端自己分叉成Y型，再各自接插座與電燈開關相應孔吧

https://blog.xuite.net/jasonhung1992/blog/212383888-WAGO%E5%BF%AB%E9%80%9F%E6%8E%A5%E9%A0%AD

jk300

jk300
個人積分：5535分
文章編號：71444872

5535分

8樓

2018-12-21 17:52

tzoyiing wrote:
1. 我是想將原本...(恕刪)

小問題
你最終目標是？
一個電燈開關+1個三孔插座？
還是
一個電燈開關+1個二孔+1個三孔？
還是
一個電燈開關+1個三孔+1個三孔？

易歐明的小窩

易歐明的小窩
個人積分：682分
文章編號：71448751

682分

9樓

2018-12-22 0:33

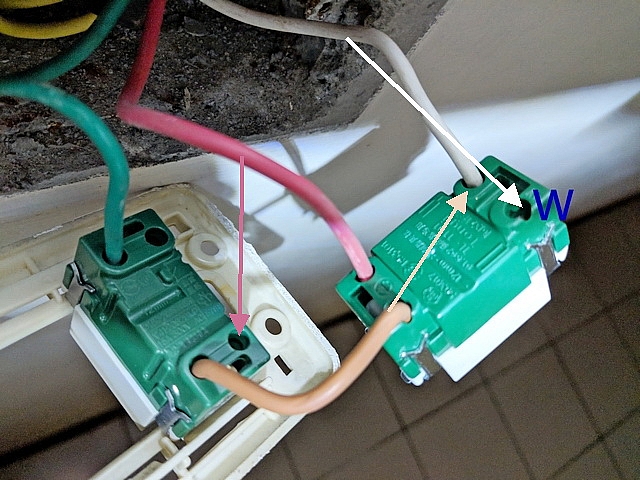

紅色線拔掉依照箭頭位置接

白色線拔掉依照箭頭位置接

棕色線拔除插座這端依照箭頭位置接
