電烙鐵的改造疑問

是這樣的,我原本有一支便宜60W電烙鐵(百元),用沒幾次烙鐵頭就壞了,
在使用過程中其實已經有注意溫度的問題,每次使用也不超過10分鐘就拔除插頭,

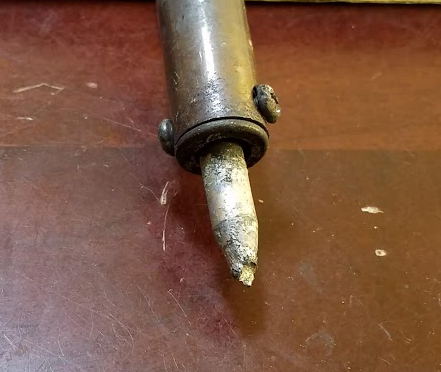

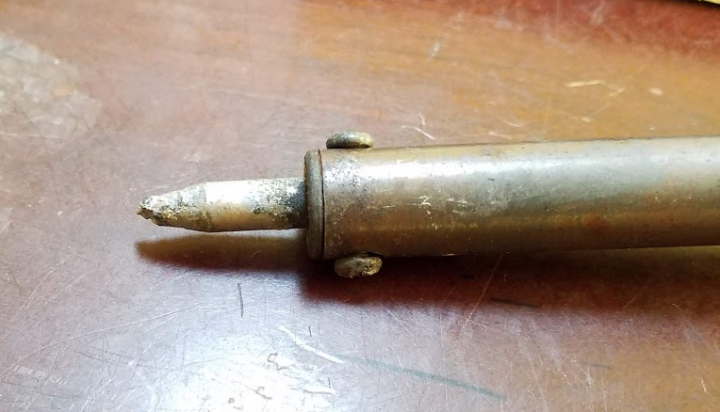

用完也都有上鍚保護,但...還是壞了,總計才用不到10次,如下圖:

電烙鐵的改造疑問

電烙鐵的改造疑問

後來買了烙鐵頭回來換,同時也買了貴貴的TQ95,
這次興起了改一下烙鐵的待機功率的念頭,可以在不用的時候降低溫度,

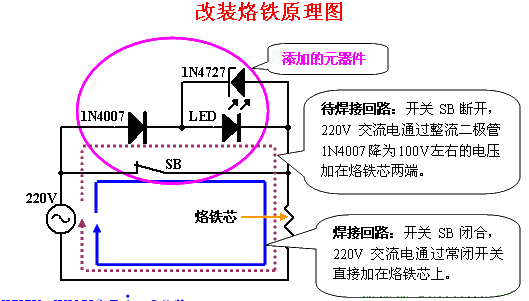

在網路上找到了改造的電路圖,如下:

電烙鐵的改造疑問

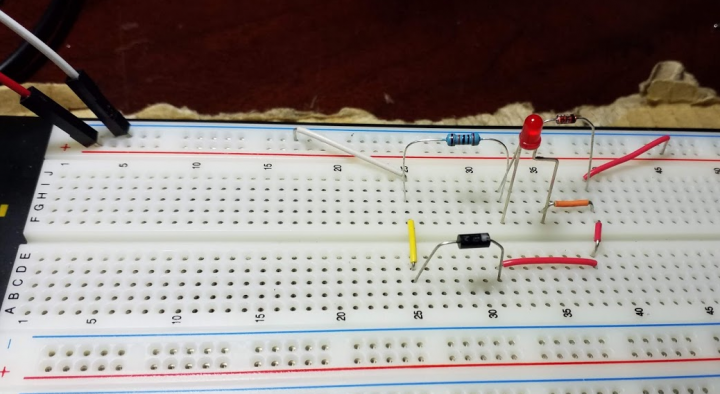

經測試,如上圖接上IN4007後測量電壓,的確可以降到50v左右,但是上面的IN4727沒測試,

有個疑問,看不懂IN4727的作用為何? 看起來好像只是防逆流而已,像上面這樣LED接上去不會燒掉嗎?


以上為舊文
----------------------------------------------------------------------------------------

第二日改機更新:

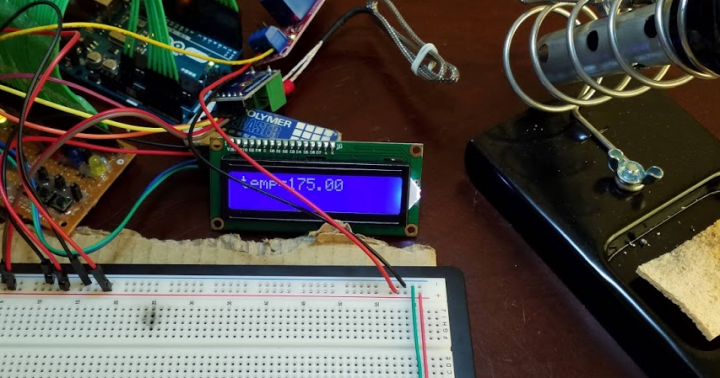

因為手上有原本要做舒肥機的零件,所以改採用繼電器控制開關的方式來控制加溫,

寫了支簡單的程式來判斷是否處於非使用狀態,如果電烙鐵是放在烙鐵架上,則開始監控

溫度,超過200度時停止供電,低於80度時開始供電。

測了一下時間,從200度降到80度約4分鐘開電一次,也還可以接受。

剩下的就是加上外殼,就完工,可以作為舒肥機和烙鐵控溫,一機兩用。


電烙鐵的改造疑問

2018-12-03 13:56 發佈
買一支 有按鈕的 也沒多少錢啊
https://shopping.friday.tw/ec2/product?pid=5989450&cid=333752&sid=593&gclid=Cj0KCQiAoo7gBRDuARIsANeJKUYAo8__4cNVJFbsd2Jvk3TNRfXQ9D43li_TDU586VdT9WSjJcvNDqkaAtOdEALw_wcB&gclsrc=aw.ds
烙鐵頭...冷掉再加熱...本來就是壽命會減短...
以前我在工廠...烙鐵頭..壽命頂多1個禮拜....
粗魯一點3-4天就掛了...
東西可以修好比較重要吧...
jasonboy999 wrote:
是這樣的,我原本有一...(恕刪)
jasonboy999 wrote:
是這樣的,我原本有一...(恕刪)


換一隻hakko恆溫烙鐵,刀頭可以更換,別浪費時間去搞一堆垃圾產品了
烙鐵頭本來就是耗材,以前我用的恆溫電烙鐵比較好還去電子材料行買烙鐵頭來替換。
這種便宜的電烙鐵就算了,好一點的烙鐵頭一支都比它貴,少用的話再去買一支新的便宜貨來用比較實在。
感謝各位大大的回覆,小弟沒說清楚,上面文章有說到已經買了新的電烙鐵TQ-95,如下圖:




因為想在待機時間降低溫度並延長烙鐵頭壽命,所以想DIY一個降功率的電路,

只是不瞭解回路中LED的裝法是否有誤,所以想問問IN4727的接法。

已經知道IN4007可以降低一半功率輸出,但是如果有LED指示燈的話就更好了。




補充:因為不敢冒然用AC100V嘗試,所以姑且用12V電照著電路圖接上試試,果然IN4727冒煙了。



jasonboy999 wrote:
感謝各位大大的回覆...(恕刪)


等你使用過恆溫烙鐵,一開下去最慢30sec就可以達到350度,你這種要能夠使用等個3-5分鐘
老話一句,常用就不要玩這種垃圾產品了,去買一隻HAKKO恆溫烙鐵比較實在
jasonboy999 wrote:
已經知道IN4007可以降低一半功率輸出,但是如果有LED指示燈的話就更好了。
...(恕刪)

要用1N4007 砍掉負半波不能經過 LED, 而且負載大一點1N4007也會燒掉, 要 DIY 調功率可以去買 "調光器", 這類電阻式負載可以拿來調整功率...
調光器

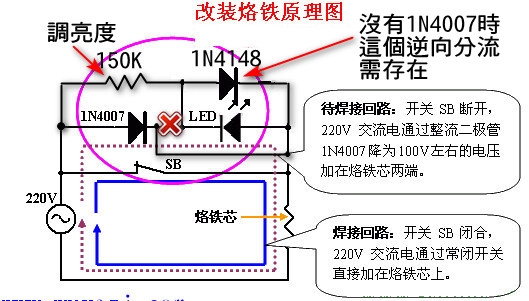

交流電有正反電壓, LED 屬於二極體, 正向亮, 反向不亮時處於逆向偏壓的狀況, 但LED逆向偏壓的耐受能力很低幾10V 就崩潰燒掉了,要提供逆向分流經1N4727/1N4148/1N4007 不經 LED, 此處1N4727 3V 穩壓二極體只是限制 LED 正向亮的電壓不超過 3V.

要亮LED 可以試著改成這樣:(避免1N4007燒掉LED也跟著燒,LED也並1N4148, 這是星光開關小夜燈用法)

ps. HAKO936 的烙鐵頭也是容易壞, 烙鐵頭本就易壞.
淘寶買一組白菜白光T12

價格不貴CP值不錯

nobitaku wrote:
要用1N4007 ...(恕刪)

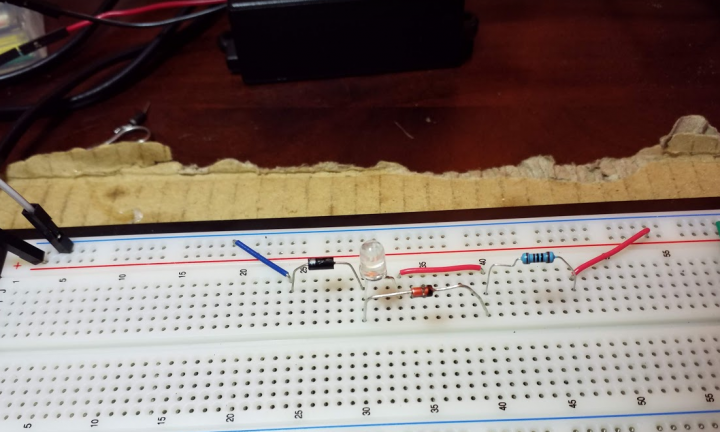

謝謝您還費心畫圖,我照著您的圖接了一下電路,可以正常亮燈沒問題,剩下的就是正式測試電烙鐵了

因為手上沒有150K的,用200K測試,有點暗:




有考慮過買調光器回來用,但是一來溫度其實已經夠用了而且可以瞬間加熱,

二來只是要改善頻繁插拔問題,而好的恆溫式的有點太貴了下不了手。


gogoid wrote:
等你使用過恆溫烙鐵...(恕刪)


很心動,也許下一支會考慮,謝謝您的建議。


jshuanga wrote:
淘寶買一組白菜白光T12...(恕刪)


謝謝您的建議,但已經入手新烙鐵了。
