因為小弟非電機系，想請教各位專業電匠、水電和專業知識人員。
最近好奇家內用電安全部分，想從源頭了解到電器到插座，未來家人用電給予知識會比較安心，想知道的資訊例如:電箱、插座用電負載、延長線之類的安全概念，以後也會考慮做成筆記資料。
１．電箱的1P 20A的負載量是只該NFB連接的線路到該區域的負載量嗎？ 如:浴室電器、客廳區域電器，關掉該NFB開關會停掉的所有插座或燈具電器區域的總負載量的意思？ 那麼插座上寫15A是兩個插頭總共負載量15A，所以客廳所有插座共同只有15A的容量，而不是客廳各個插座可同時使用15A嘍？
２．電箱內有個2P 20A的連動NFB，爬文是220V的這是給冷氣插座用的，那麼冷氣的220V是這2P 20A連動開關的其中1P嗎?
３．NFB 2P 20A做成連動的是為甚麼？負載過量一起跳掉的功能？那這樣負載量兩個20A加起來會變成40A嗎?
４．像我住的地區是樓中樓而冷氣樓下客廳是有個220A插座，應該跟2P脫離不了關係，但樓上的冷氣不是接插座的看他一包粗線接到牆壁外這個會吃哪裡的電源(上面寫供電220V)所以跟樓下220插座同個電？這樣兩台冷氣不能一起開嘍？
５．有推薦書籍或是相關網站可以獲取這類知識訊息的地方嗎？
[用電負載量]：電箱總開關幾A為主→區域獨立NFB開關幾A=該區域負載→該插座上面插頭總共幾A→延長線限制幾A，這樣理解沒錯吧？
MrFoxes wrote:
因為小弟非電機系，...(恕刪)
你把NFB是保護電線的開關，就可以理解了。
同一個NFB上的電線不管有幾個電器，只要總加起來的電流沒超過電線的負載，電線就不會燒掉，NFB就不會跳掉。
反之就是跳掉NFB，保護電線不要燒掉。
至於一條電線上要接幾台電器、插座…等，這都沒有定論，因為沒人會知道你會不會同時使用。
但一定的是，你家的電冰箱或是其它必開電器一定會24小時開著，所以這些的電器連接的NFB如果你又同時使用吹風機、烤箱這些高電流的電器，那NFB為了保護電線，那就一定跳給你看。
但是你也可以用大線徑的電線，例如冷氣常用的5.5平方絞線來取代一般2.0單芯線，那就可以加大NFB的限制量。
想要深入了解，就上網搜尋一下電力法規，基本上就懂了。
先了解，台電送到每個屋內的電有兩條 110V 的火線，我們稱為火線1,火線2，電箱上會有個最大負載的電流數（這邊以 75A 為例)是指每條火線的負載，所以火線1,火線2這兩條可以各別負載總安培為 75A 的意思。
MrFoxes wrote:
１．電箱的1P 20A的負載量是只該NFB連接的線路到該區域的負載量嗎？ 如:浴室電器、客廳區域電器，關掉該NFB開關會停掉的所有插座或燈具電器區域的總負載量的意思？ 那麼插座上寫15A是兩個插頭總共負載量15A，所以客廳所有插座共同只有15A的容量，而不是客廳各個插座可同時使用15A嘍？
一個 NFB 控制一個電力迴路，20A的負載量代表同時在這電力迴路上的總安培不能超過 20A，但有專業的水電師傅建議最好要抓8成，也就是 20A*80% = 16A 會比較安全些
MrFoxes wrote:
２．電箱內有個2P 20A的連動NFB，爬文是220V的這是給冷氣插座用的，那麼冷氣的220V是這2P 20A連動開關的其中1P嗎?
３．NFB 2P 20A做成連動的是為甚麼？負載過量一起跳掉的功能？那這樣負載量兩個20A加起來會變成40A嗎?
４．像我住的地區是樓中樓而冷氣樓下客廳是有個220A插座，應該跟2P脫離不了關係，但樓上的冷氣不是接插座的看他一包粗線接到牆壁外這個會吃哪裡的電源(上面寫供電220V)所以跟樓下220插座同個電？這樣兩台冷氣不能一起開嘍？
這幾個問題一起回答，冷氣是220v，需要兩條110v火線才能變成220v，2P 就是火線1+火線2，所以才要用2p來控制220v，2p 20A是指每一p有20A的負載，任何一p超過20A就會跳電。
假設一個220v 電器，瞬間電流吃了20A，2條火線都會吃到20A(已修正)
MrFoxes wrote:
[用電負載量]：電箱總開關幾A為主→區域獨立NFB開關幾A=該區域負載→該插座上面插頭總共幾A→延長線限制幾A，這樣理解沒錯吧？
前面有提到，總開關幾A是指每條火線，所以在分配家電時，除了迴路外還要平均分攤給每個火線是最安全的作法，220v的好處就是省去了這個分攤的計算，但用電負載是看拉的線徑來決定負載，15A 用2.0mm,20A 用 5.5mm（單火線拉負載 20A 以上的線徑水電師傅不建議這樣做）

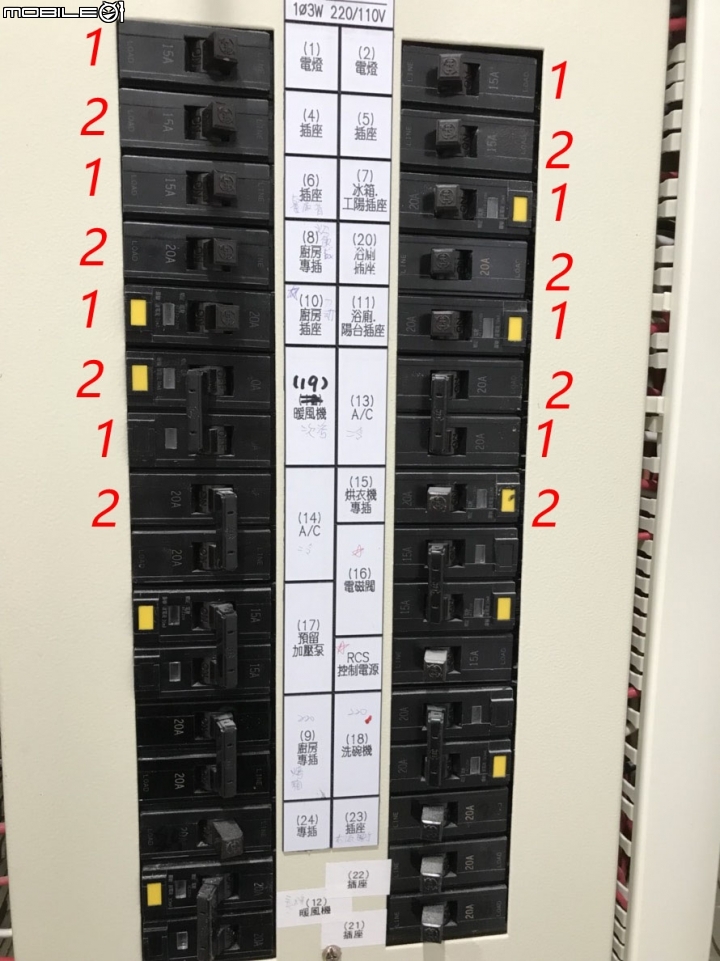

確保用電時不要只讓某一條火線高負載，而另一條沒事幹的情況發生，下圖是火線1,火線2的算法，按順序數即可：

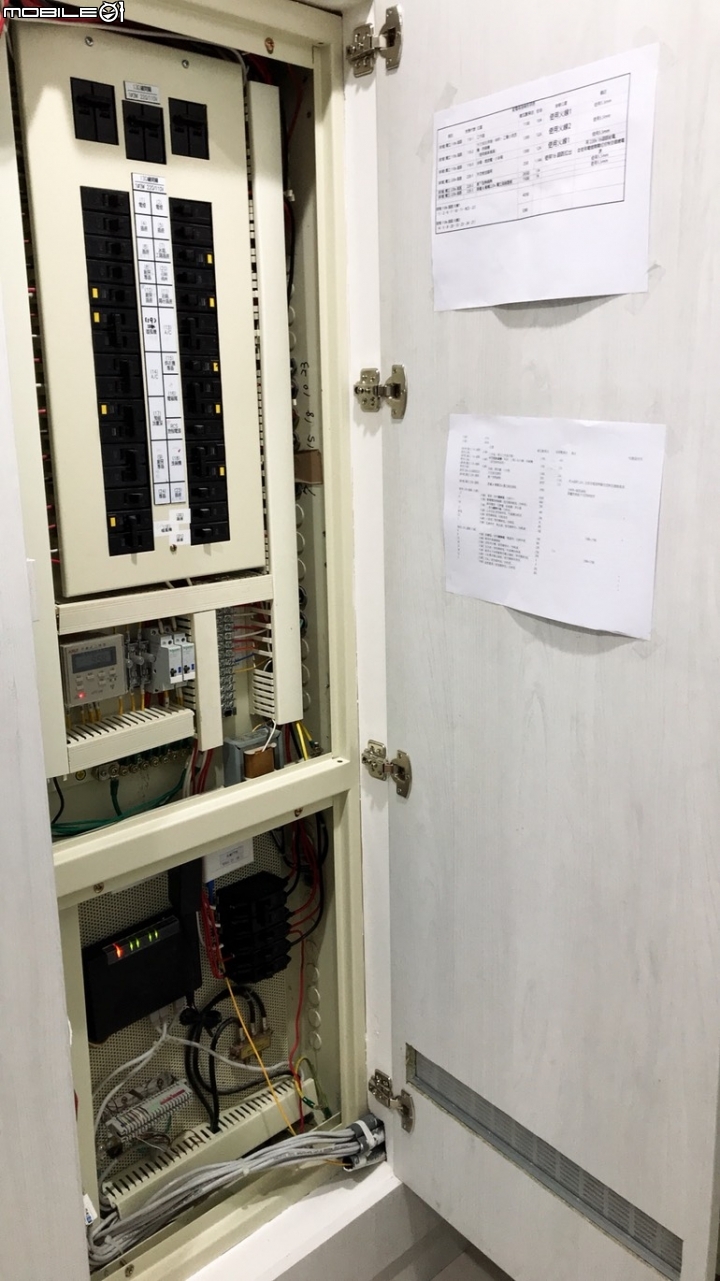

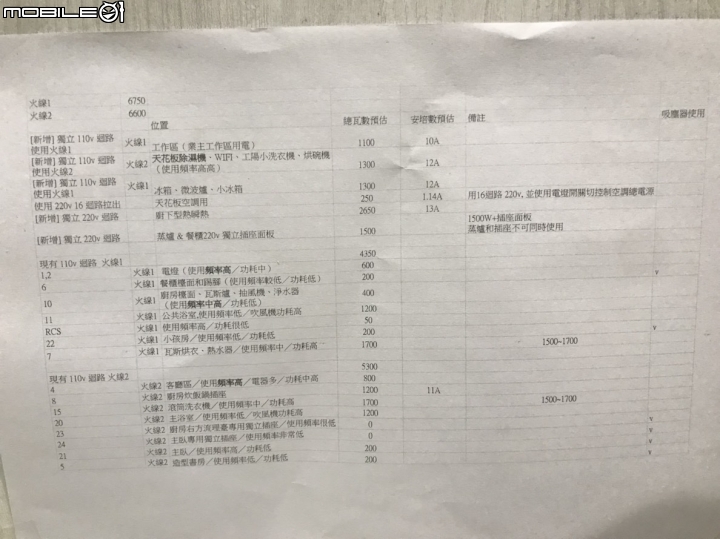

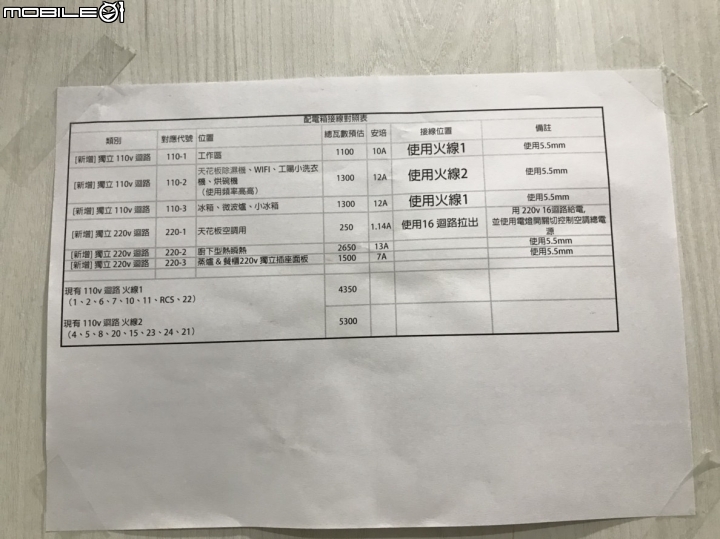

提供幾張圖給樓主參考，日後可以這樣去做規劃，規劃電器時若超過總電箱的負載就要標明那些電器不能同時使用：
MrFoxes wrote:
５．有推薦書籍或是相關網站可以獲取這類知識訊息的地方嗎？
問專業的水電師傅比較快
MrFoxes wrote:
因為小弟非電機系，...(恕刪)
1.對
2.不能這樣說.220V需要2P才能構成(一般家庭用電.電力公司入三條線.分別是+110V.0V.-110V)
3.連動是要保護任一條線過載即會跳電.不能相加
4.電是一樣的.從電力公司外線進來那三條.但是NFB都會分開(不同顆).冷氣也可以同時開
5.應該GOOGLE水電教學就有了吧
usice wrote:
假設一個220v 電器，瞬間電流吃了20A，但實際是由2條火線來平均分擔這20A，所以每一p是10A，這也是220v安全、省電的原因，因為是把用電自動平均分攤到火1火2(恕刪)
如果真的有一個220v 電器，瞬間電流吃了20A
那他就是20a..不會因為他有2條火線就自動分成10a....
他就是吃20a..二個供電點上的電流都該是20a..
換成w會比較好理解..我也把他當成純電阻負載
220v吃20a=4400w
旦如果像你說的分成10a
會變220v吃10a=2200w
w數會少一半?這可能嗎?
電器設計220v是為了把原本110v的吃電電流降低
220v在同負載的情況下..電流會是110v的一半
功率不變下.電壓升.電流降
P(功率) = I(電流) x V(電壓) 功率不變時電流與電壓成反比
