請益繼電器接法?

der36

der36
個人積分：72分
文章編號：69659989

72分

樓主

2018-08-10 23:03

首次接繼電器....失敗了

原本想放棄.但錢都花了.想再試試
本人電子癡呆+沒經驗
1.12V(大)繼電器無論改接NC或NO按下開關燈都亮著.不知哪裡出問題?
2.有買一顆9V(小)5P繼電器.但腳號都不同

,該怎麼接才對呢?

2018-08-10 23:03 發佈

文章關鍵字繼電器

jamestsai210

jamestsai210
個人積分：1095分
文章編號：69660940

1095分

2樓

2018-08-11 0:49

der36 wrote:
首次接繼電器......(恕刪)

我沒有圖，希望大大看得懂...

繼電器的線圈啟動迴路上串接單切開關。

電燈迴路串接NO接點。

幫大大解釋:
85-86 > 線圈接點
30-87 > NC接點
30-87a > NO接點

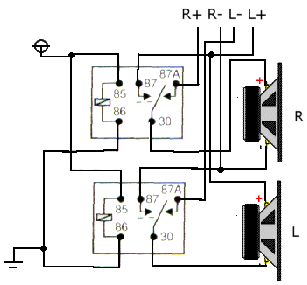

大大圖面(紅B再接一條線到30接點)
藍A直接接到87A,不要給+電。

目前你的接法，都有直接給電燈電源，
所以一直都是亮的，無法切斷電源。

建議正電處接一個保險絲，比較安全。

易歐明的小窩

易歐明的小窩
個人積分：705分
文章編號：69660961

705分

3樓

2018-08-11 0:51

http://images.100y.com.tw/pdf_file/29-LEG-XXF.pdf
您是要兩個開關都動作然後繼電器控制燈要亮嗎？

看得到整齊的線才是[整線] 看不到線不是[整線]是[藏線(走背線)沒整線]

der36

der36
個人積分：72分
文章編號：69664234

72分

樓主

2018-08-11 12:10

jamestsai210 wrote:
我沒有圖，希望大大...(恕刪)

您的圖.我看不懂(抱歉..完全外行)
原本圖就是(B紅點---接30)(A藍點--接87A)不是嗎?
所以應該改那裏?

der36

der36
個人積分：72分
文章編號：69664505

72分

樓主

2018-08-11 12:35

希望:
接LEG-9繼電器(另買的9V)
無論(1開關)...(2開關)單獨開啟
或2個以上同時開啟,
燈都亮(=設備有反應)
因怕接錯設備燒壞,先用燈測..

易歐明的小窩 wrote:
http://images...(恕刪)

煙雲煙

煙雲煙
個人積分：950分
文章編號：69664711

950分

6樓

2018-08-11 12:56

der36 wrote:
希望:
接LEG-9繼電器(另買的9V)
無論(1開關)...(2開關)單獨開啟
或2個以上同時開啟,
燈都亮(=設備有反應)
因怕接錯設備燒壞,先用燈測..

開關1和開關2並聯後，接往繼電器線圈，並用繼電器NO接點做自保持。

電源和開關1、2之間需再串聯一個開關接NC接點，才能切斷自保持狀態。

易歐明的小窩

易歐明的小窩
個人積分：705分
文章編號：69667396

705分

7樓

2018-08-11 18:15

您的兩個開關可拍照來看看嗎？
要知道開關的動作類型來決定電路的設計

看得到整齊的線才是[整線] 看不到線不是[整線]是[藏線(走背線)沒整線]

der36

der36
個人積分：72分
文章編號：69667802

72分

樓主

2018-08-11 19:07

易歐明的小窩 wrote:
您的兩個開關可拍照...(恕刪)

目前測試是微動開關-按下去才啟動
要接COM/NC或COM/NO都可以

易歐明的小窩

易歐明的小窩
個人積分：705分
文章編號：69667909

705分

9樓

2018-08-11 19:20

繼電器用途除了控制電路設計會用到
另外的用途是繼電器線圈吃小電流動作後繼電器接點給大電流的負載
所以您的點燈是很吃電的嗎？

看得到整齊的線才是[整線] 看不到線不是[整線]是[藏線(走背線)沒整線]

der36

der36
個人積分：72分
文章編號：69668266

72分

樓主

2018-08-11 20:02

易歐明的小窩 wrote:
繼電器用途除了控制...(恕刪)

9~12V
