牆壁電燈配線及遙控開關安裝請益

H.Zhao
個人積分：5分
文章編號：69442825

5分

樓主

2018-07-25 10:24

各位前輩好，由於小弟新租屋處的電燈開關離床實在太遠，想試試看安裝遙控開關，但拆開開關外殼後發現配線跟我在網路上搜尋的都不太一樣，想請問各位前輩我的開關接線各是什麼線呢?或有什麼方法我可以自行測量的呢?(目前工具有三用電表)
另外，我的燈是有四顆燈泡，連續開關可以有四種變化(一個亮、兩個亮、三個亮、只有中間亮)且開關下方有一個插座。
圖一、電燈
牆壁電燈配線及遙控開關安裝請益

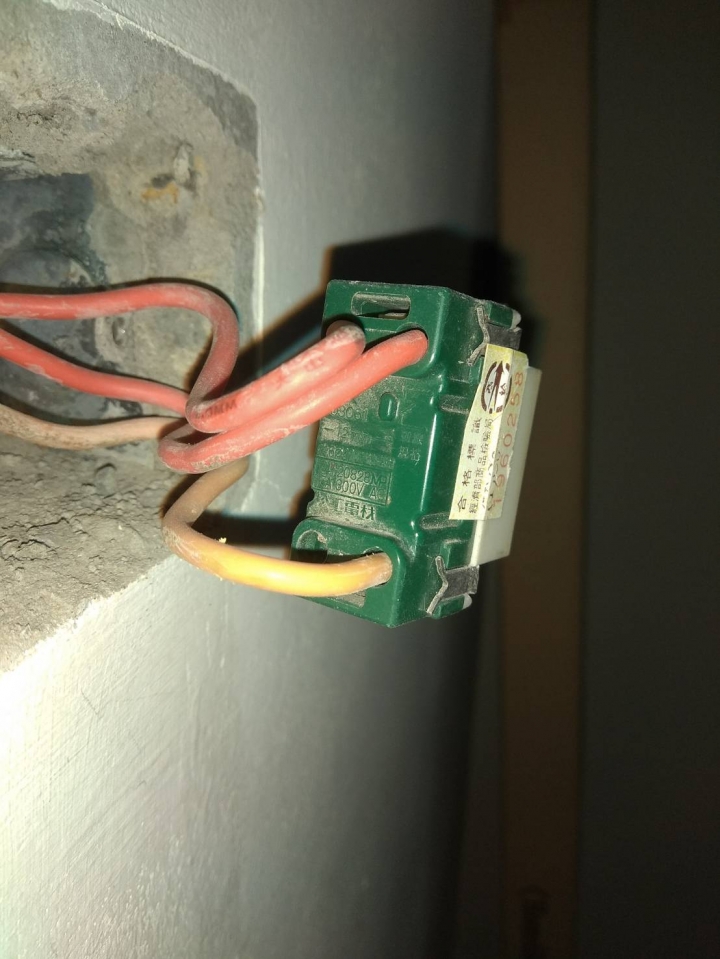

圖二、開關內部配線1
牆壁電燈配線及遙控開關安裝請益

圖三、開關內部配線2
牆壁電燈配線及遙控開關安裝請益

最後，依據我的開關配線，各位前輩有沒有推薦何種便宜好用的遙控開關呢?

2018-07-25 10:24 發佈

文章關鍵字牆壁電燈配線遙控開關

Tick

Tick
個人積分：119分
文章編號：69446359

119分

2樓

2018-07-25 14:27

遙控開關是接在燈具上, 不是開關上.

無線遙控開關不要只想選便宜的, 重要的是安全, 要買台製有檢驗標章的;
不要買到紅外線式(需要對準才能控制), 接線方式選擇2進2出, 安裝比較簡單.

電源線接在遙控開關輸入端, 燈具入電線, 接在遙控開關輸出端, 接線用螺旋端子.

原開關保持打開, 電燈亮滅就用遙控開關切換.

拆換前, 記得先將電源開關箱裏該電燈迴路斷電.

supersuperbert

supersuperbert
個人積分：0分
文章編號：71557673

0分

3樓

2018-12-31 17:54

已經有出牆壁開關的遙控開關了，不一定要去動燈具，而且是單火線，不用拉中性線。

Eigen

Eigen
個人積分：18890分
文章編號：71558994

18890分

4樓

2018-12-31 21:10

H.Zhao wrote:
新租屋處的

花這種錢~~ 不值的

裝上去之後要不要還原？

在床頭放個小夜燈不就得了，手機也行

heartgame

heartgame
個人積分：4235分
文章編號：71559316

4235分

5樓

2018-12-31 21:53

搖控開關，有分2種，

開關內附可搖控，

在淘寶上看過，沒實際用過，

也不知可不可以用在雙切燈具上。好像可以。

另一種，要開關一直是開著，開關作廢，

只有搖控，可開關，開關關掉，搖控就沒用。

說說我的，花了800多元，第3種方式，DIY。
雙切燈具，在一切那邊接上了，第3切開關，

這三個其中一個開關都沒問題，我接上有線網路，

用手機開關，只是買的這一個，無法程式第二次開發，

不能寫自己的控制方式，有賣可二次程式開發的，

缺點，如果跳電，控制繼電器的設備會斷電，

如果是本來就繼電器原來位置，就沒事，

如果不是，電來了，就會一直亮著燈。

這個設備，還有控制鐵捲門上下。

東西不貴，個人自己拉線工資比設備貴吧。

目前在研發，不是繼電器開關，可用網路wifi，切過來切過去中。
