有關三相風散和正逆開關的接法

請問三相的電源來要接那?風散馬達那邊出線要接那? 有大大可以幫忙一下 , 感恩

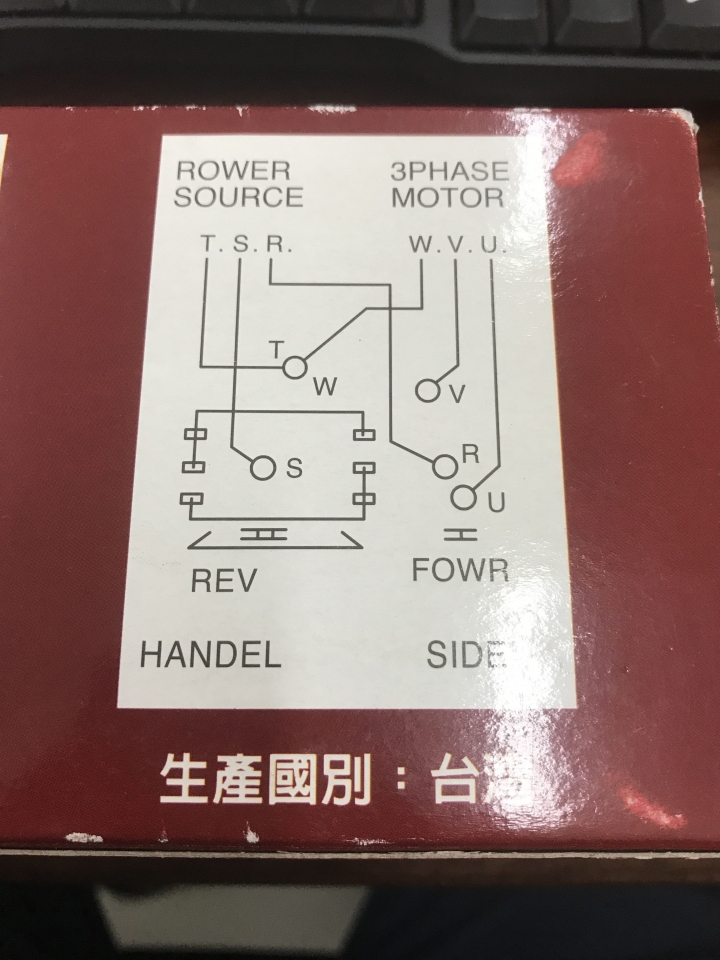

附圖

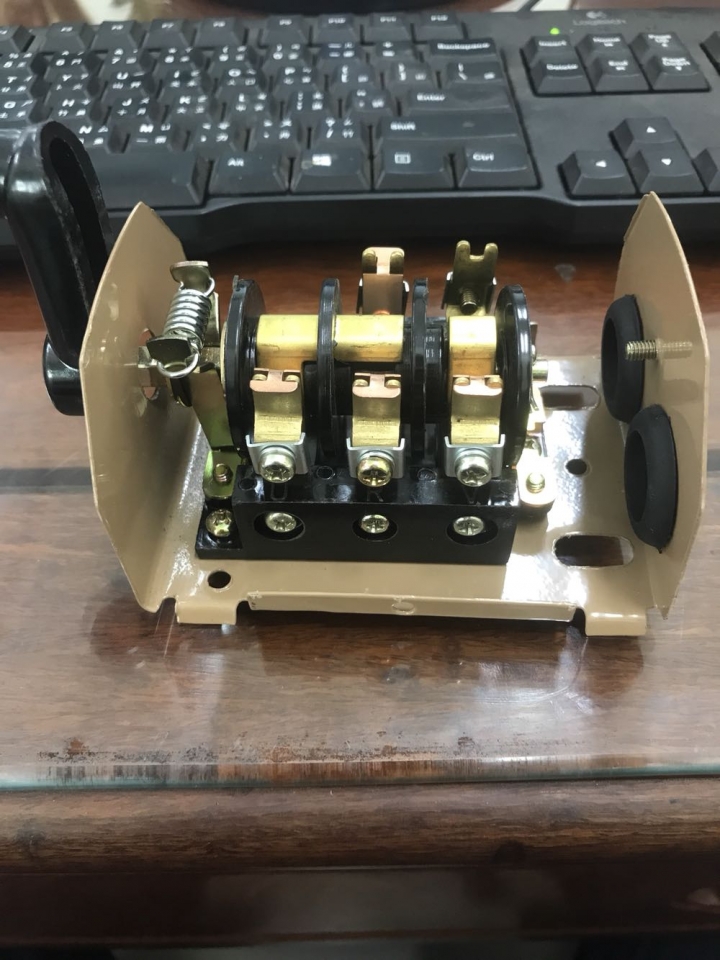

一邊是URV三個接點
另一邊是


TW 和 S 兩個接點
因為小弟不是學電的,看不懂電路圖

有關三相風散和正逆開關的接法

有關三相風散和正逆開關的接法
2018-03-29 13:55 發佈
文章關鍵字 風散
Rick大大 wrote:
請問三相的電源來要...(恕刪)


寫得很清楚了

R.S.T 就是接電源

U.V.W 就是接馬達

T的電源跟W的馬達線接在你說的TW接點上

注意! 電源多少電壓 馬達多少電壓

真的不懂給學電的接~免的短路
退一步 wrote:


寫得很清楚了

...(恕刪)



對吼。
RST 電源
UVW 馬達
這個我知道,這樣接就好了。我怎麼這麼笨 哈哈
我一直在想馬達要接同一邊 電源要接同一邊
沒去想他就是 RST UVW
 感謝大大,一語驚醒夢中人
