請問鐵捲門要diy警示燈跟蜂鳴器?要如何接繼電器?

不好意思 請問版上高手
如果鐵捲門要diy警示燈跟蜂鳴器?要如何接繼電器?
小弟想在家中車庫鐵卷門關閉下降時,旁邊安裝一組警示燈閃爍跟安裝警報器(分開買的,非一組,電源接24v)
請問要捲門下降時,燈號跟蜂鳴器同時作動,
請問要怎麼接線?先前有在電盤旁安裝一組電源轉換器24v,所以已購買的警示燈跟蜂鳴器都是24v,
請問線路訊號部分要怎麼接?
鐵門不是24v運作,那我這樣能接嗎?

問題很新手~不好意思
2018-03-19 17:31 發佈
STK510 wrote:
不好意思 請問版上高手
如果鐵捲門要diy警示燈跟蜂鳴器?要如何接繼電器?
小弟想在家中車庫鐵卷門關閉下降時,旁邊安裝一組警示燈閃爍跟安裝警報器(分開買的,非一組,電源接24v)
請問要捲門下降時,燈號跟蜂鳴器同時作動,
請問要怎麼接線?先前有在電盤旁安裝一組電源轉換器24v,所以已購買的警示燈跟蜂鳴器都是24v,
請問線路訊號部分要怎麼接?
鐵門不是24v運作,那我這樣能接嗎?

問題很新手~不好意思

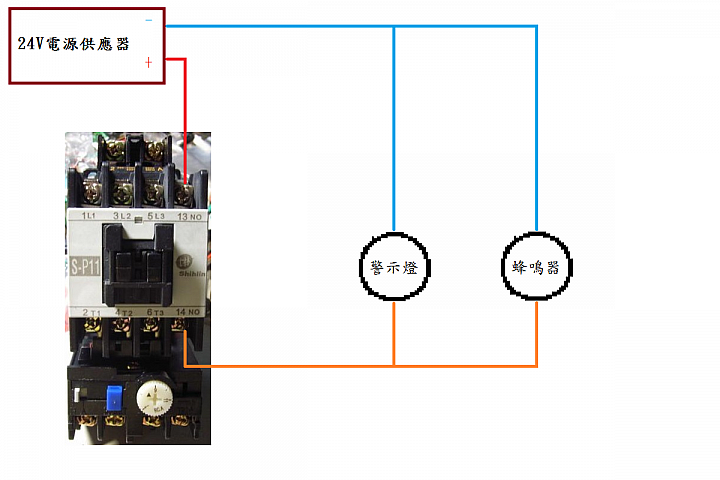

先找出電捲門裡控制下降的電磁開關,24V電源經過此顆電磁開關的輔助a接點,再接往警示燈和蜂鳴器即可。

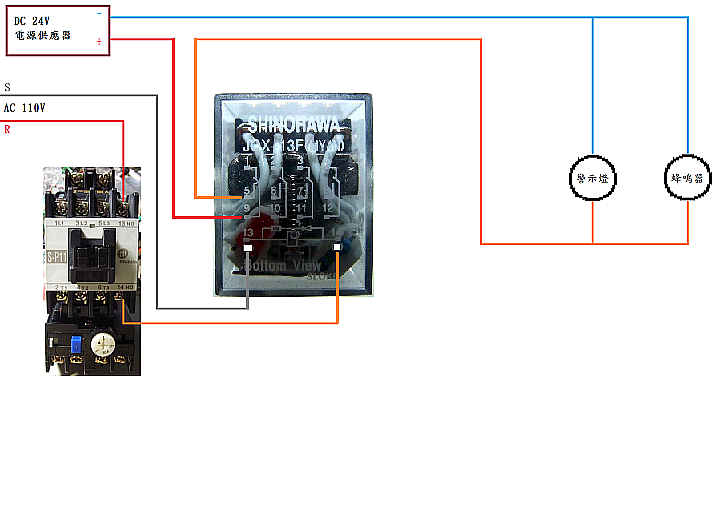

如果電磁開關輔助a接點已被使用,有接上AC 110V電源時,可透過AC 110V Relay間接控制。

謝謝你!

好專業的答案,我明天馬上嘗試看看!

不過,是不是照方式2,有relay會比較安全!

謝謝!
