求助大同冷氣改DEI-405接法

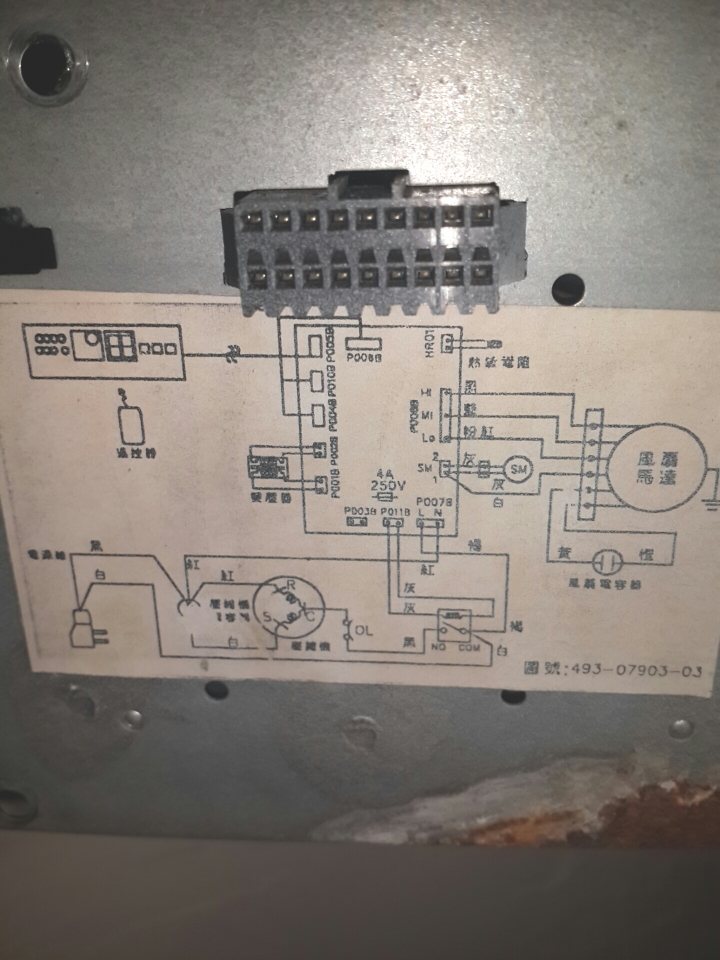

原來大同窗型冷氣配線圖

求助大同冷氣改DEI-405接法

求助大同冷氣改DEI-405接法

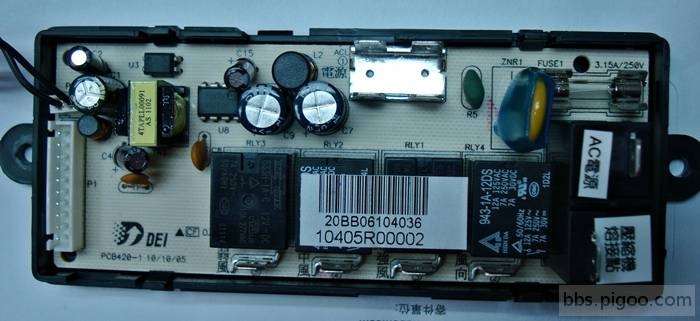

DEI-405微電腦控制面板

求助大同冷氣拆那些線，改接DEI-405方法

2017-08-06 11:32 發佈

文章關鍵字大同冷氣 405

四處看看
個人積分：172分
文章編號：65321076

172分

2樓

2017-08-06 12:47

白線接 AC電源

黑線接壓縮機熔接點

馬達HI線接強風
馬達MI線接中風
馬達LO線接弱風

紅線接剩下的四個插座的任一個(基板上有標示電源)

winne606

winne606
個人積分：6分
文章編號：65322060

6分

樓主

2017-08-06 14:49

感謝大大教導。。。。。

在請教一下箭頭那個，看起來像是電容保護裝置
有需要經過這個開關，截褐色去接壓縮機熔接點嗎

四處看看
個人積分：172分
文章編號：65322215

172分

4樓

2017-08-06 15:11

那個是繼電器，不用原本的零件。
在DEI-405壓縮機熔接點的位置那個零件就是等同箭頭所指的零件。

哈妮~

哈妮~
個人積分：45分
文章編號：65322323

45分

5樓

2017-08-06 15:25

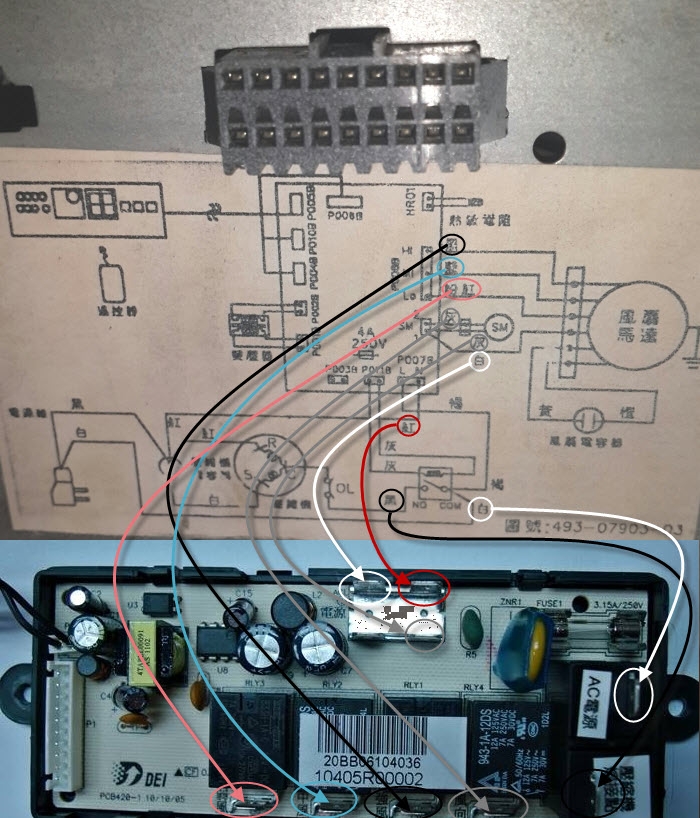

如下圖。

winne606

winne606
個人積分：6分
文章編號：65322426

6分

樓主

2017-08-06 15:41

感謝解釋的這麼清楚，在請教一個問題
風扇馬達，強，中，弱，接法很清楚
還有一條白色(sm)箭頭指的要接DEI四個插的電源嗎？
感覺風扇還欠一條電源

winne606

winne606
個人積分：6分
文章編號：65322486

6分

樓主

2017-08-06 15:52

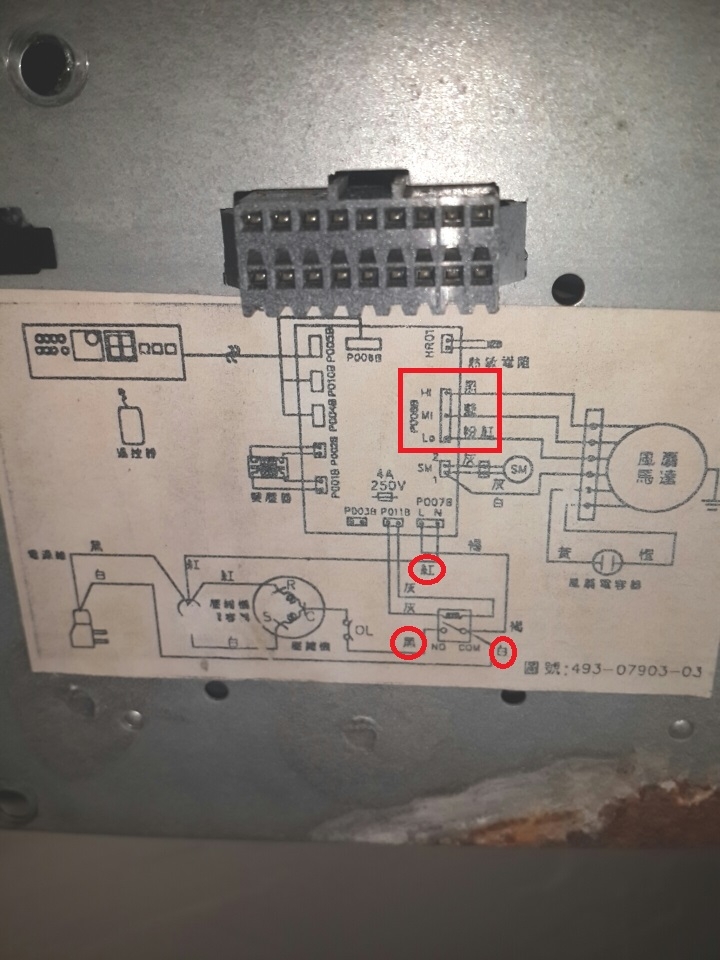

這張圖更清楚了
太感謝2位指導
感恩。。。。。
